Кс 213 параметры характеристики
КС213Б, Стабилитрон двуханодный универсальный Р=0.15Вт U=13В при Iст=5мА
*Изображения служат только для ознакомления. См. DataSheet продукта
Технические параметры
Описание КС213Б
Стабилитрон двуханодный универсальный Р=0.15Вт U=13В при Iст=5мА
Характеристики
| Мощность рассеяния,Вт | 0.125 |
|---|---|
| Минимальное напряжение стабилизации,В | 12 |
| Номинальное напряжение стабилизации,В | 13 |
| Максимальное напряжение стабилизации,В | 14 |
| Статическое сопротивление Rст.,Ом | 25 |
| при токе I ст,мА | 5 |
| Температурный коэффициент напряжения стабилизации аUст.,%/С | 0.075 |
| Временная нестабильность напряжения стабилизации dUст.,В | 1 |
| Минимальный ток стабилизации Iст.мин.,мА | 3 |
| Максимальный ток стабилизации Iст.макс.,мА | 10 |
| Рабочая температура,С | -60…125 |
| Способ монтажа | в отверстие |
| Корпус | kd25 |
Данный товар имеет ограничение по заказу в связи с наличием классификационного номера экспортного контроля (ECCN) у выбранного склада.
Для оформления закза таких товаров с данного склада требуется один раз заполнить анкету (Civilian)
Данный товар имеет ограничения по продаже в связи с Control Classification Number (ECCN). Оформления заказа таких товаров c данного склада для физических лиц недоступно.
Стабилитрон КС213Б (MTZ 13V)
Отправка заказов производится со склада в
Ростовкой области.
Стабилитрон КС213Б (MTZ 13V)
Основные технические параметры КС213Б:
Стабилитроны КС213Б кремниевые, сплавные, двуханодные, малой мощности.
Предназначены для стабилизации номинального напряжения 13 В в диапазоне токов стабилизации 3. 22 мА и двустороннего ограничения напряжения.
Выпускаются в пластмассовом корпусе с гибкими выводами.
Тип стабилитрона приводятся на корпусе.
Масса стабилитрона не более 0,3 г.
Основные технические параметры стабилитрона КС213Б:
• Номинальное напряжение стабилизации: 13 В при Iст 5 мА;
• Температурный коэффициент напряжения стабилизации: 0,08 %/°С;
• Временная нестабильность напряжения стабилизации стабилитрона: ±1,5 %;
• Дифференциальное сопротивление стабилитрона: 25 Ом при Iст 5 мА;
• Минимально допустимый ток стабилизации: 3 мА;
• Максимально допустимый ток стабилизации: 10 мА;
• Максимально-допустимая рассеиваемая мощность на стабилитроне: 0,15 Вт
Написать отзыв
Зарегистрируйся, оставляй отзывы о товаре, зарабатывай бонусы!
Ваш отзыв: Внимание: HTML не поддерживается! Используйте обычный текст.
Оценка: Плохо Хорошо
Стабилитрон КС213Б (MTZ 13V)
После получения он-лайн оплаты, мы предоставим Вам электронный чек ОФД – который приравнен к обычному бумажному чеку и может быть использован Вами для любых целей – для отчета в бухгалтерии или разрешения спорных ситуаций, а после комплектации и отправки заказа (как правило 1-2 суток) – предоставим ссылку для отслеживания местонахождения заказа на электронную почту и продублируем смс сообщением. Вы в любой момент можете узнать – где именно находится заказ!
Доставка в Казахстан и Белоруссию осуществляется только транспортной компанией! При этом он-лайн оплата может производится банковскими картами в национальной валюте с прямой конвертацией в Российские рубли без всяких комиссий.
Даже если по какой-то причине Вам не удалось оплатить заказ, мы отправим на Ваш электронный ящик письмо с уведомлением о заказе и ссылкой его для оплаты.
Все неоплаченные в течении 5 банковских дней заказы анулируются.
*Изображение для продукта Стабилитрон КС213Б (MTZ 13V) служит только для ознакомления и не предназначено для использования в конструкторской документации.
**Цены и наличие товара на сайте и в розничных магазинах «Radio-Sale» могут отличаться.
КС213Б, стабилитрон, пласт. (13-15г.)
Информация для заказа
Номенклатурный номер 22658
| Производитель | Россия |
| Номинальное напряжение стабилизации,В | 13 |
| Минимальное напряжение стабилизации,В | 12 |
| Максимальное напряжение стабилизации,В | 14 |
| Минимальный ток стабилизации Iст.мин.,мА | 3 |
| Максимальный ток стабилизации Iст.макс.,мА | 10 |
| Статическое сопротивление Rст.,Ом | 25 |
| Мощность рассеяния,Вт | 0.15 |
| Температурный коэффициент напряжения стабилизации аUст.,%/С | 0.075 |
| Временная нестабильность напряжения стабилизации dUст.,В | 1 |
| Способ монтажа | в отверстие |
| Рабочая температура,С | -60. 125 |
Показать весь текст
Цены указаны с НДС, наличие указано на 18.09.2021 17:01
Представленная техническая информация носит справочный характер и не предназначена для использования в конструкторской документации. Для получения актуализированной информации отправьте запрос на адрес techno.ru
Кремниевые сплавные двуханодные стабилитроны КС213Б малой мощности предназначены для стабилизации номинального напряжения 13 В в диапазоне токов стабилизации 3. 22 мА и двустороннего ограничения напряжения. Выпускаются в пластмассовом корпусе с гибкими выводами.
Технические характеристики стабилитрона КС213Б:
Номинальное напряжение стабилизации: 13 В при токе стабилизации 5 мА
Температурный коэффициент напряжения стабилизации: 0,08 %/оС
Временная нестабильность напряжения стабилизации стабилитрона: ±1,5 %
Дифференциальное сопротивление стабилитрона: 25 Ом при токе стабилизации 5 мА
Минимально допустимый ток стабилизации: 3 мА
Максимально допустимый ток стабилизации: 10 мА
Максимально-допустимая рассеиваемая мощность на стабилитроне: 0,15 Вт
Вес: не более 0,3 г.
Посмотреть еще
Нужна помощь в выборе продукции или подборе аналога?
Обратитесь к нашему консультанту webmaster@platan.ru
Указано наличие на складе. Цены даны с учетом НДС. Приведенная информация носит справочный характер и не является публичной офертой в соответствии с пунктом 2 статьи 437 ГК РФ. При заказе товара через сайт Вам будет выставлен счет на оплату в режиме онлайн, товар по фиксированной цене забронирован на 3 рабочих дня.
Оплатить товар можно:
Мы работаем с разными грузовыми компаниями:
Забрать заказ можно в наших офисах:
Платан проводит строгую политику в области качества поставляемой продукции:
Даны предельные и номинальные значения
Тип
прибора
Предельные значения
параметров при Т=25 ° С
Значения параметров
при Т=25 ° С
Т к.мах
(Т п. )
a ст.
10 -2
%/ ° С
номинальное напряжение стабилизации стабилитрона;
номинальный ток стабилизации стабилитрона;
максимально-допустимая рассеиваемая мощность на стабилитроне;
напряжение стабилизации стабилитрона;
дифференциальное сопротивление стабилитрона;
температурный коэффициент стабилизации стабилитрона;
ток стабилизации стабилитрона;
максимально-допустимая температура корпуса стабилитрона;
максимально-допустимая температура перехода стабилитрона.
Если превысить ток в несколько раз, то кристаллы будут светиться.
Главному инженеру позор не знать элементарных вещей. Обратным током стабилитрона является ток через него при уровне напряжения 0,7 от напряжения пробоя. То есть стабилитрон ещё не открылся, а ток через него уже есть. Иногда очень мешает. Параметр кстати, повторюсь, паспортный, могли бы и сами сообразить, что ежели пишу о величинах 0,02-1 мА, то вряд ли речь идёт о токе стабилизации оного стабилитрона.

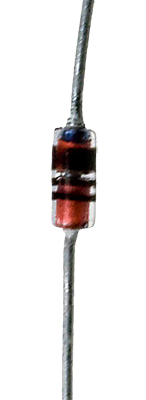

КС213Б2, стекло
Информация для заказа
Номенклатурный номер 33557
| Производитель | СЗТП |
| Номинальное напряжение стабилизации,В | 13 |
| Минимальное напряжение стабилизации,В | 12 |
| Максимальное напряжение стабилизации,В | 13 |
| Минимальный ток стабилизации Iст.мин.,мА | 3 |
| Максимальный ток стабилизации Iст.макс.,мА | 10 |
| Статическое сопротивление Rст.,Ом | 25 |
| Мощность рассеяния,Вт | 0.125 |
| Температурный коэффициент напряжения стабилизации аUст.,%/С | 0.085 |
| Временная нестабильность напряжения стабилизации dUст.,В | 1.5 |
| Способ монтажа | в отверстие |
| Рабочая температура,С | -60. 125 |
