Замена лампочек в противотуманках
Приветствую всех.
Последним штрихом в стремлении к головному белому свету — оставались только лампочки в противотуманках. Изначально хотел светодиодные, но тогда пропадает свет, в принципе можно использовать как дхо, но посмотрев на цены у нас в магазинах, немного прифигел =) Да и реальных 5000К свечения, увы не нашел. Все в основном 6000К, а они больше в синеву. Я принципиально такие не хочу. Решил посмотреть, что же есть у китайцев) Полазив немного, выяснилось, что и там особо не разгуляешься. А то, что есть, дороговато. Т.к. в финансах был ограничен, то решил просто купить обычные лампы (у китайцев). Вот такие:
Чтобы их поменять, надо снять пластиковый пильник снизу, под бампером. Держится он на саморезах под торкс.
И на клипсах, они с обратной стороны.
Далее перед нами слева открывается вот такая картина:
Места маловато, а справа, так места еще меньше.
Больше всего провозился с правой стороны, но после 10 мин танцев с бубном, я их поменял =)
Кстати, штатные лампы вот такие:
Итоговый результат снять не получилось, т.к. слепило солнце. Единственное нормальное фото:
Как поменять лампочку в противотуманной фаре Chevrolet Cruze
Противотуманный свет, как известно, существенно снижает риск ДТП и облегчает вождение в непогоду, поэтому следить за исправностью ламп в противотуманках нужно постоянно. Благодаря этой статье мы научимся самостоятельно менять лампы в противотуманных фарах Шевроле Круз.
Какие лампы нужны
В противотуманные фары Шевроле Круз производитель устанавливает галогенные лампы германского концерна Osram с цоколем H8 мощностью 35 Вт.
Именно H8 и никакая другая. Почему? Попробуем в этом разобраться.
Чем отличаются лампы H8, H9 и H11
Внешне и по геометрическим размерам лампочки с цоколями Н8, Н9 и Н11 практически не различаются. Поэтому нередко владельцы Шевроле покупают не то и получают определенные проблемы, поскольку отличия у ламп есть, причем существенные. Взглянем на рисунок ниже.
Цоколи ламп Н8, Н9 и Н11
Отличия цоколя Н9 очевидны – он имеет два ключа сверху и снизу разъема. Вставить такую лампу в патроны Н8 и Н11 просто невозможно. Выход один: идти в магазин и просить замену. Обычно продавцы на это идут, если лампа новая, в упаковке и с чеком о продаже.
Основные характеристики ламп Н8, Н9 и Н11
Из приведенной таблицы видно, что лампочка Н11 практически в два раза мощнее лампы Н8. Следовательно, она имеет большую теплоотдачу, что грозит оплавлением оптики фары и даже растрескиванием стекла при перепадах температуры. Но есть и более серьезные проблемы.
Штатная проводка питания противотуманных фар Шевроле Круз рассчитана на ток до 3 А и имеет сечение 0.5 мм. кв. Установив лампу Н11, мы перегружаем проводку. Штатный предохранитель, конечно, сгорит, но нам ничего не мешает установить вставку большего номинала. А вот с проводкой проблема. Мощные лампы перегреют изоляцию, вызовут замыкание на кузов и почти наверняка устроят пожар.
Рейтинг моделей и производителей автоламп
На сегодняшний день лампочки с цоколем H8 выпускает множество производителей. Одни светят ярче, другие служат дольше, третьи дешевле. Какую выбрать для противотуманного света и по какому критерию их оценивать? Сегодня мы не будем вникать в их технические характеристики, а расположим лампочки с цоколем Н8 по популярности среди владельцев Шевроле Круз.
Лампочки со стандартными характеристиками
Рейтинг
популярности
Ориентировочная
стоимость, руб.
H8 с эффектом ксенона
Рейтинг
популярности
Ориентировочная
стоимость, руб.
Лампы повышенной яркости
Рейтинг
популярности
Ориентировочная
стоимость, руб.
Выбор, конечно, всегда остается за нами, но на рейтинг популярности имеет смысл обратить внимание.
Какие понадобятся инструменты
Чтобы заменить лампы в противотуманках Шевроле Круз, нам понадобятся:
Как поменять лампочки
Нельзя сказать, что на Шевроле Круз лампочки в противотуманных фарах меняются «на раз-два», но тем не менее с этой задачей справится практически каждый, кто умеет держать в руках инструменты.
Итак, загоняем машину на смотровую яму или используем домкрат. Выворачиваем руль до упора в сторону противотуманной фары, лампу в которой собираемся менять. Начнем с левого фонаря. Прежде всего снимаем аэродинамический щиток.
При помощи биты Т-20 отворачиваем винт, который крепит переднюю часть подкрылка и грязезащиту бампера.
Отгибаем подкрылок, грязезащитный щиток и добираемся до тыльной части противотуманной фары, из которой торчит цоколь лампочки с надетой на него колодкой питания. На фото ниже лампа помечена стрелкой.
Сжимаем фиксаторы на колодке и снимаем ее с лампы.
Берем лампочку за цоколь, поворачиваем против часовой стрелки и вынимаем из фары.
Надеваем хлопчатобумажные перчатки (голыми руками браться за колбу галогенной лампы нельзя!), достаем из коробки новую лампу, устанавливаем на место сгоревшей, фиксируем поворотом по часовой стрелке.
Подключаем к лампочке колодку питания, устанавливаем на место грязезащиту, подкрылок, аэродинамический щиток. Производим те же манипуляции с правой противотуманной фарой, проверяем работу ПТФ.
Установка в ПТФ Шевроле Круз новых ламп успешно завершена, все работает
Полезно! Чтобы снять аэродинамический щиток и добраться до лампы ПТФ, совсем необязательно выворачивать руль. Все можно сделать в любом положении колеса, что немаловажно при использовании домкрата, – вертеть рулем на поддомкраченной машине небезопасно.
Другие возможные причины неисправности ПТФ
Выход из строя лампы, конечно, является самой распространенной, но не единственной неисправностью туманок. Если после замены ламп ПТФ они все равно не горят, то причинами могут быть:
Перегорание предохранителя. Вскрываем монтажный блок, который расположен в моторном отсеке. Проверяем исправность предохранителя 48 (фото ниже), при необходимости заменяем исправным такого же номинала (15 А).
Обрыв проводки, отвечающей за противотуманные фары. Осматриваем проводку, отвечающую за противотуманные фары, ищем перетершийся или оборванный провод. Если найти место обрыва не удается, отключаем неисправный провод, вместо него пробрасываем дополнительный того же сечения и обязательно специальный автомобильный.
Замыкание на кузов проводки, отвечающей за противотуманные фары. Эта неисправность вызывает перегорание предохранителя 48 (см. выше), причем после замены на новый последний тоже сразу же сгорает. Осматриваем проводку, отвечающую за противотуманные фары, ищем провод с перетершейся изоляцией. Если найти место замыкания не удается, отключаем неисправный провод, вместо него пробрасываем дополнительный того же сечения и обязательно специальный автомобильный.
Окисление или подгорание соединительных колодок. Осматриваем контакты колодок на фарах и в монтажном блоке. Они должны быть чистыми и блестящими: никакой грязи, налета окисла или копоти. При необходимости чистим мелкозернистой наждачной бумагой.
Вот мы и выяснили, какие лампы нужно устанавливать в противотуманные фары Шевроле Круз, и при необходимости сможем сделать это без посторонней помощи.
Параметры/маркировка цоколей, ламп в Chevrolet Cruze
Честно стырено взято из б/ж MARVELbomb
оригинал текста тут
Текст по большей степени для себя, чтобы больше не искать.
Но вдруг кому-то тоже пригодится!
Редакция статьи от 16.01.2015 г.

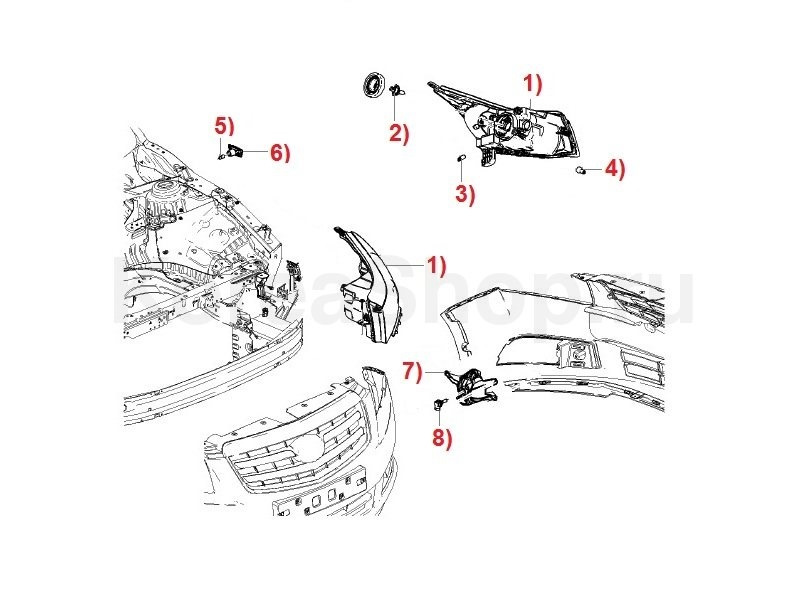

Передние фары Chevrolet Cruze седан с 2012г по 2015г
Каталожные номера:
1) 95137791 – фара передняя левая
95137792 – фара передняя правая
2) 94535545 – лампа фары H4
3) 13505773 – лампа фары W5W
5) 13500812 – лампа повторителя поворота W5WLL
6) 13252455 – повторитель поворота в крыло левый, также номер 95931770 в сборе с лампочкой
13252455 – повторитель поворота в крыло правый, также номер 95931771 в сборе с лампочкой
7) 95169830 – фара противотуманная левая
95169831 – фара противотуманная правая
8) 94536019 – лампа противотуманной фары
Передние фары Chevrolet Cruze седан с 2009г по 2012г
Каталожные номера:
1) 96828234 – фара передняя левая
96828235 – фара передняя правая
2) 94535545 – лампа фары H4
3) 13505773 – лампа фары W5W
5) 13500812 – лампа повторителя поворота W5WLL
6) 13252455 – повторитель поворота в крыло левый, также номер 95931770 в сборе с лампочкой
13252455 – повторитель поворота в крыло правый, также номер 95931771 в сборе с лампочкой
7) 95989994 – фара противотуманная левая
95989995 – фара противотуманная правая
8) 94536019 – лампа противотуманной фары
Задние фонари Chevrolet Cruze седан с 2009г по 2015г
Каталожные номера:
1) 95144212 – фонарь задний левый наружный
95144213 – фонарь задний правый наружный
2) 95130772 – фонарь задний левый внутренний
95130773 – фонарь задний правый внутренний
3) 13505776 – лампа заднего фонаря 21W
4) 15829331 – лампа заднего фонаря WY21W
5) 13505776 – лампа заднего фонаря 21W
6) 13505776 – лампа заднего фонаря 21W
7) 95107229 – фонарь подсветки номера
Передние фары Chevrolet Cruze хетчбек с 2013г по 2016г
Каталожные номера:
1) 95137791 – фара передняя левая
95137792 – фара передняя правая
2) 94535545 – лампа фары H4
3) 13505773 – лампа фары W5W
5) 13500812 – лампа повторителя поворота W5WLL
6) 13252455 – повторитель поворота в крыло левый, также номер 95931770 в сборе с лампочкой
13252455 – повторитель поворота в крыло правый, также номер 95931771 в сборе с лампочкой
7) 95169830 – фара противотуманная левая
95169831 – фара противотуманная правая
8) 94536019 – лампа противотуманной фары
Передние фары Chevrolet Cruze хетчбек 2011г, 2012г
Каталожные номера:
1) 95137775 – фара передняя левая
95137776 – фара передняя правая
2) 94535545– лампа фары H4
3) 13505773 – лампа фары W5W
5) 13500812 – лампа повторителя поворота W5WLL
6) 13252455 – повторитель поворота в крыло, также 95931770
13252455 – повторитель поворота в крыло, также 95931771
7) 95169826 – фара противотуманная левая
95169827 – фара противотуманная правая
8) 94536019 – лампа противотуманной фары
Задние фонари Chevrolet Cruze хетчбек с 2011г по 2016г
Каталожные номера:
1) 95127056 – фонарь задний левый
95127057 – фонарь задний правый
2) 13505768 – лампа заднего фонаря
3) 13505769 – лампа заднего фонаря
4) 95489717 – фонарь дополнительного стоп-сигнала
5) 95240544 – фонарь противотуманный задний левый
95240543 – фонарь противотуманный задний правый
6) 13505776 – лампа заднего противотуманного фонаря
7) 13502179 – фонарь подсветки номера
Передние фары Chevrolet Cruze универсал с 2012г по 2015г
Каталожные номера:
1) 95137791 – фара передняя левая
95137792 – фара передняя правая
2) 94535545 – лампа фары H4
3) 13505773 – лампа фары W5W
5) 13500812 – лампа повторителя поворота W5WLL
6) 13252455 – повторитель поворота в крыло левый, также номер 95931770 в сборе с лампочкой
13252455 – повторитель поворота в крыло правый, также номер 95931771 в сборе с лампочкой
7) 95169830 – фара противотуманная левая
95169831 – фара противотуманная правая
8) 94536019 – лампа противотуманной фары
Задние фонари Chevrolet Cruze универсал с 2012г по 2015г
Каталожные номера:
1) 95135584 – фонарь задний левый наружный
95135585 – фонарь задний правый наружный
2) 13505774 – лампа заднего фонаря используется с задними противотуманными фонарями
13505768 – лампа заднего фонаря, без противотуманного фонаря
3) 13505769 – лампа заднего фонаря
4) 95089901 – фонарь задний левый внутренний
95089902 – фонарь задний правый внутренний для Европы, 95089904 – для России
5) 13505774 – лампа заднего фонаря используется с задними противотуманными фонарями
13505768 – лампа заднего фонаря, без противотуманного фонаря
6) 13505776 – лампа заднего фонаря
13503356 – лампа заднего фонаря с противотуманной фарой
7) 95931780 – фонарь дополнительного стоп-сигнала
8) 95291966 – отражатель заднего бампера левый
95291967 – отражатель заднего бампера правый
9) 13502178 – фонарь подсветки номера
10) 13500812 – лампа фонаря подсветки номера
Старый текст статьи!
Параметры цоколей/ламп в фаре Chevrolet Cruze:
1) Головной свет — ближний/дальний. Лампы с цоколем Н4. Мощность 55/60 Вт. Штатные OSRAM-94193-3 55Вт.
2) Габариты. Лампы/светодиоды безцокольные(W5W)
3) Передние поворотники: PY21W/12V/21Вт
4) Противотуманные фары — старый н8, рейсталинг — н11
Свет в салоне Chevrolet Cruze:
1) Подсветка передних сидений(свет для чтения). Лампы/светодиоды безцокольные(W5W)
2) Подсветка в перчаточном ящике(бардачок). Лампы/светодиоды безцокольные(W5W)
3) Салонный свет(плафон в центре салона). Лампы/светодиоды безцокольные(W5W)
Быстрая замена ламп ПТФ
Спустя 4,5 одна штатная лампа противотуманных фар OSRAM Н8 12v 35w, перегорела. т.к. от 35w много света ждать не приходится, а ставить 55w чревато оплавлением ПТФ, было решено использовать ПТФ в качестве ДХО, и для этого было приобретены MTF Light H8 12V 35W Titanium 4400К. Собственно запись не о самих лампах а об их быстрой замене, ну и об лампах по столько по скольку.
Для замены мне понадобилось
Зеркальце и маленькая отвертка с битой T20 Torx
Вот такие лампы я решил использовать как «ДХО»
1. Выворачиваем колесо и откручиваем 3 самореза
2. далее подкладываем зеркальце и откручиваем еще 2 самореза
3. Отгибаем защиту и вуаля, доступ к лампам обеспечен.
4. отгибаем защелки, сначала с одной стороны и немного оттягиваем разъем вниз как бы на перекос, а за тем и с другой стороны. Так можно разъединить разъем одной рукой.
5. Смотрим на ПТФ с наружи и сразу понимаем в какую сторону прокрутить лампу чтобы вынуть ее. Прокручивается лампа очень тяжело, чтобы прокрутить лучше одеть перчатки или через тряпку.
6. Ставим новую лампу, собираем все в обратной последовательности и переходим на другую сторону.
PS С пассажирской стороны будет посложнее подлезть, там я подлазил еще и снизу, отогнув защиту вниз, мне так показалось полегче. В общем кому как будет удобно.
Сам способ особенно подойдет для тех, у кого нет ямы и не хочется уделять замене ламп много времени, и делать много не нужных телодвижений.
Про сами лампы, сказать могу только одно, по освещенности лампы мне не понравились, но т.к. света от них я и не ждал, в качестве ДХО днем сойдет.
На этом фото видно, что сила света, даже у 4,5 годовалой штатной лампы намного больше чем у новой МТФ
Вот собственно и все. На замену 2 ламп у меня ушло 30 мин. с перекурами. Кому понравилась эта запись, ставим палец вверх.
Замена ламп ПТФ
Как и собирался, заменил сегодня лампы в ПТФ, поскольку совсем недавно одна из них (левая) сгорела.
Менять решил парой, дабы избежать разницы в свете, и/или скорой замены правой лампы. К сожалению, оригинальных Osram ламп я не нашел, поэтому купил Philips с параметрами абсолютно идентичными оригинальной.
Для замены мне понадобилось следующее:
1. Собственно, новые лампы;
2. Отвертка-звездочка Т20;
3. Отвертка плоская;
4. Плоскогубцы;
5. Подъемник/Яма/Эстакада (У меня был последний вариант. Народ пишет, что можно обойтись и домкратом, но я, откровенно говоря, с трудом себе это представляю);
6. Две руки и полтора часа времени ( с учетом фото 🙂 );
Итак, лезем под машину, и снимаем пластиковый подъюбник, под передним бампером. Для этого:
1. Отверткой-звездочкой выкручиваем 5 или 6 саморезов (сколько точно их там не помню.)
2. Плоской отверткой и плоскогубцами вытаскиваем несколько крепежных клипс (у кого стоит защита ДВС — снимать ее не надо. Достаточно будет слегка поджать вниз, чтобы вытащить клипсы.):
3. Полностью вытаскиваем подъюбник.
Теперь можно увидеть провода, идущие к противотуманке. Беремся за цоколь и выворачиваем лампу из пазов фары.
Отсоединяем сгоревшую лампу и подключаем новую.
ВАЖНО! Стараемся не браться пальцами за стеклянную часть лампы. В местах прикосновений лампа может начать сильнее греться в процессе работы. Производитель ламп также предупреждает об этом рисунками на коробке.
Ставим все это хозяйство на место.
Проверяем работоспособность и ставим на место подъюбник.
Ура! Да будет Свет!
