За что отвечает датчик распредвала на матизе
Ошибка p0342 или датчик положения распредвала 96325867
С недавнего времени появилась проблема: то появится, то через какое-то количество стартов авто пропадет, “chek” на панели. Происходило это все чаще и чаще. Машина иногда уже не заводилась с первого раза, при чем не важно, на холодную или на горячую. Вооружившись ELM-кой полез смотреть ошибку — p0342.
Что я только не прочитал об этой ошибке. Одной из версий была — износ ремня ГРМ. Но ремешок то у меня последние 900км новый стоит и ошибка начала появляться раньше его замены.
Вторая версия — датчик распредвала. Начитался много всего об этом, все перечеркнул в голове, полез на алиэкспресс и заказал там новый датчик 96325867 за 460 рублей.
Пришел он из Китая хорошо упакованный, без каких-либо видимых повреждений, менее чем за 3 недели.
Залез я под капот, нашел где он стоит. Нажав на пружину большим пальцем снял с него электрическую клемму.
Головкой на 12, ключом с трещеткой открутил болт, аккуратно, чтобы не уронить в дебри двигателя достал его. Потом достал датчик, подав его перпендикулярно двигателю вверх. Сравнил новый и оригинальный — одинаковые.
В обратном порядке поставил новый датчик на место, прикрутил его болтом.
Снова нажав на металлическую пружинку одел на него электрическую клемму с проводами. Ну и собственно все. Так как у меня не было под рукой средств снятия “чека” — оставил все как есть. Через 3 безупречных старта Матиза — “чек” пропал. Сколько будет служить китайский датчик — покажет только время. Буду держать Вас в курсе.
Ну и напоследок — пробег и отсутствие чека на панели.
Признак неисправности датчика распредвала
Состояние вашего авто контролируются «умными» приборами-датчиками, сигналы от которых поступают на управляющий компьютер по ходу движения машины. Один из них – датчик положения распределительно вала (ДПРВ), устройство крайне необходимое для стабильного контроля.
ДПРВ – основные функции
Признаки неисправности датчика распредвала могут быть различными. Сам прибор, как уже понятно из наименования, осуществляет контроль за стабильностью функционирования двигателя, положением кулачкового вала в определенные моменты времени, распределением поступившей в цилиндры топливной смеси, выхлопом. То есть, над работой всего мотора в целом. А поступившие в компьютер сведения являются важными и для зажигания, и для запуска. Без этого современная машина не сдвинется и не заведется.
Принцип действия
ДПРВ имеет довольно простое устройство. Он сделан из магнита, который соединен с распознающей системой. При помощи замыкания зубчика на кулачковом (распределительном) вале устройство передает сигнал-импульс на компьютер автомобиля. А тот, в свою очередь, постоянно осведомлен о положении поршня. Это позволяет с точностью впрыскивать горючее, формировать воздушно-топливную смесь и зажигать ее в необходимый момент при запуске двигателя.
Симптомы неисправности датчика распредвала
— На некоторых автомобилях при неисправности датчика положения распределительного вала, коробка передач может заблокироваться на одной передачи, до тех пор, пока вы не выключите двигатель и снова его не запустите. Это может повторяться с определенной цикличностью.
— Если датчик распредвала во время движения автомобиля начинает некорректно работать, вы можете почувствовать, что машина начала двигается рывками, теряя скорость.
— При неисправности датчика распредвала вы можете столкнуться с заметной потерей мощности двигателя. Например, ваша машина не сможет разогнаться выше 60 км/час.
— Двигатель может глохнуть с перерывами из-за неисправности датчика СМР
— При выходе из строя датчика вы заметите плохую работу двигателя: потеря динамичности, осечки при включении зажигания, толчки при разгоне, хлопки в системе выхлопа и т.п.
— На некоторых моделях автомобиля при неисправности датчика распредвала может полностью исчезнуть искра зажигания, что в итоге приведет к отказу запуска двигателя
Как самостоятельно проверить датчик?
Безусловно, чтобы сделать наиболее результативный ремонт или замену ДПРВ, необходимо воспользоваться услугами специалиста на СТО. Соответствующую нормативам поверку устройства можно произвести осциллографом. Но иногда так случается, что воспользоваться услугами сервиса не представляется возможности в данный момент. Обладая обычным вольтметром и определенными навыками, вы сможете проверить устройство или заменить его. Конечно же, филигранной точности проверки в «домашних условиях» добиться довольно трудно, но что-либо реальное предпринять – вполне возможно. Проверяем наличие тока по всей электрической цепи автомобиля, в проводах, ведущих непосредственно к датчику. Для этого включаем зажигание, замкнув цепь, предварительно сняв провода с ДПРВ. Если напряжения в проводах нету, то причина в них (возможно, где-то пропадает контакт). Если вы видите признаки неисправности датчика распредвала при наличии тока в цепи и проводах, ведущих к устройству, то продолжаем проверку следующим образом: один из контактов вольтметра прикрепляем на сигнальный контакт устройства, другой замыкаем на питание. И если вольтметр не показывает каких-либо изменений при вращении стартером, то значит, «виноват» сам ДПРВ, и его необходимо заменить (при наличии нового, это также можно сделать самостоятельно).
датчик распредвала- продолжение, инфа которая может пригодиться
Не знаю почему так много концов от правой клеммы звонится на колодку ЭБУ, коротить на столько пинов сразу- это врят-ли, тогда мозги(ЭБУ) можно было бы выкинут в мусор.Короче обрыва проводов от разъема до ЭБУ нет.
нешний осмотр показал что ни каких пригаров и окислов на колодке (пинах) ЭБУ нет.
, на самих мозгах все тоже хорошо

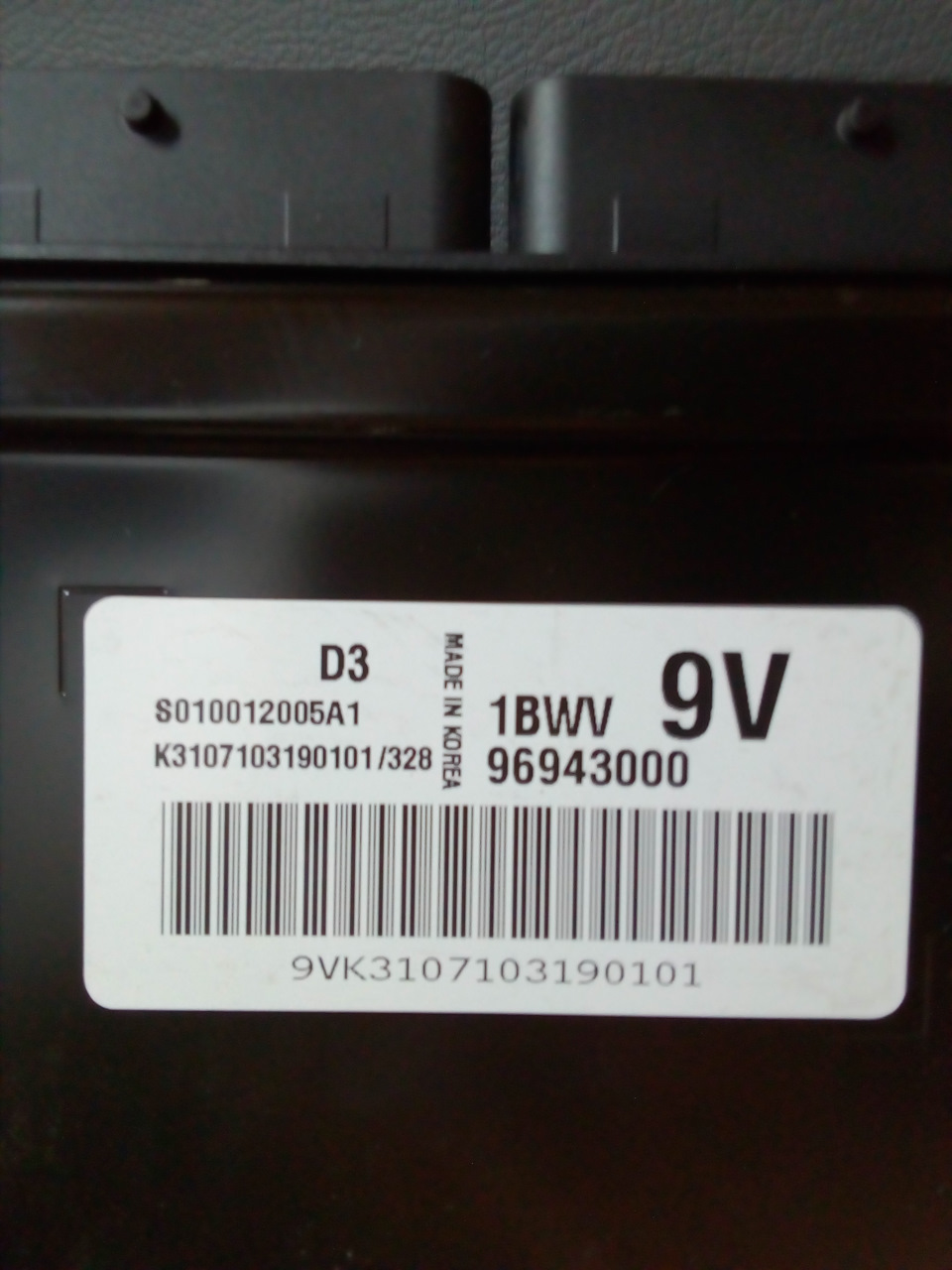

, а вот какие мозги стоят
Так что пол дня в дикой известной позе и я отмел версию о неисправности проводов, так как и сам жгут в классном состоянии, без повреждений. Все собрал назад, и после первого(не устойчивого) запуска отсканировал вот такую ошибку, при этом лампа ЧЕК не загорелась

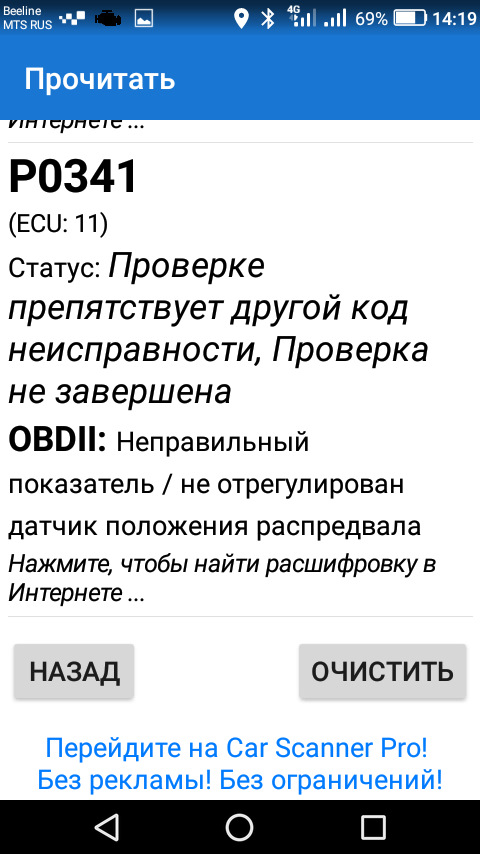

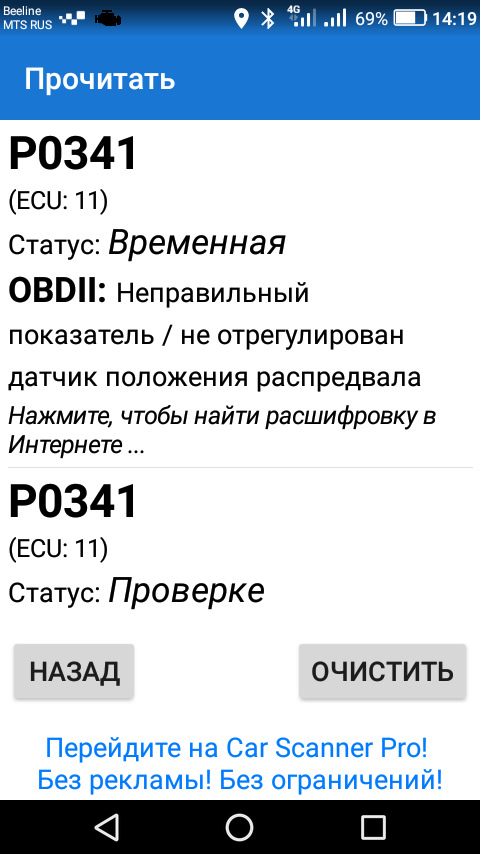

И ЧЕК загорается после нескольких не устойчивых пусков и тогда статус ошибки другой- сейчас не помню формулировку. Вобщем полная задница, я махнул на все рукой, почистил ошибки и все.
Daewoo Matiz 2011, двигатель бензиновый 0.8 л., 52 л. с., передний привод, механическая коробка передач — поломка
Машины в продаже
Комментарии 15
Привет. У меня такая же проблема, тоже руки опускаются. Решил ли ты свою проблему? Если да, можешь поделишься с решением…
Спасибо. Буду дальше искать.
ничего не будет это стоить по деньгам, главное время выбрать, а это явно не раньше 23 мая…
Я тебя понял спасибо — на связи
ничего не будет это стоить по деньгам, главное время выбрать, а это явно не раньше 23 мая…
Могли перепутать метки. Надо лезть, вскрывать и всё очень внимательно проверять. ГРМ не меняли? Когда вообще все началось? после чего?
Так они и не должны работать синхронно. ДПКВ даёт сигнал задолго до нулевого угла, это сделано специально, чтобы комп мог регулировать угол зажигания. Так что все у вас отлично с синхронизацией. А диагност ваш явно не разбирается в работе системы зажигания.
Неисправности датчика фаз
Неисправность датчика фаз, который еще называют датчик положения распределительного вала, приводит к тому, что двигатель начинает работать в попарно-параллельном режиме подачи топлива. То есть, каждая форсунка срабатывает в два раза чаще. Из-за этого происходит увеличение расхода топлива, увеличивается токсичность выхлопных газов, а также возникают проблемы с самодиагностикой. Более серьезнейших проблем неисправность датчика не вызывает, но при выходе из строя с заменой не затягивают.
Для чего нужен датчик фаз
Чтобы разобраться с возможными неисправностями датчика фаз, имеет смысл вкратце остановиться на вопросе о том, что он собой представляет, а также на принципе его устройства.
Так, основная функция датчика фаз (или сокращенно — ДФ) заключается в том, что определять положение газораспределительного механизма в конкретный момент времени. В свою очередь это необходимо для того, чтобы электронный блок управления двигателем (ЭБУ) давал команду на впрыск топлива в определенный момент времени. В частности, датчик фаз определяет положение первого цилиндра. Также синхронизируется зажигание. Датчик фаз работает в паре с датчиком положения коленчатого вала.
Датчики фаз используются на двигателях с распределенным фазированным впрыском. Также их используют на двигателях, где применяется система изменения фаз газораспределения. В этом случае зачастую используют отдельные датчики для распределительных валов, управляющих впускными и выпускными клапанами.
Работа современных датчиков фаз основывается на применении физического явления, известного под названием эффект Холла. Он заключается в том, что в полупроводниковой пластине, по которой протекает электрический ток, при ее перемещении в магнитном поле возникает разность потенциалов (напряжение). В корпус датчика помещают постоянный магнит. На практике это реализуется в виде прямоугольной пластины из полупроводникового материала, к четырем сторонам которой подключаются контакты — два входных и два выходных. По первым подается напряжение, а со вторых снимается сигнал. Все это происходит на основе команд, поступающих от электронного блока управления в конкретный момент времени
Существует два типа разновидностей датчиков фаз — щелевые и торцевые. Они имеют разную форму, однако работают по одному и тому же принципу. Так, на поверхности распределительного вала имеется отметчик (другое название — репер), и в процессе его вращения магнит, входящий в конструкцию датчика, фиксирует его прохождение. В корпус датчика встроена система (вторичный преобразователь), преобразующая полученный сигнал в информацию, «понятную» для электронного блока управления. Торцевые датчики имеют такую конструкцию, когда на их торце имеется постоянный магнит, который и “видит” прохождение репера возле датчика. В щелевых же датчиках подразумевается использование формы буквы “П”. И соответствующий репер на диске распределительного проходит между двумя плоскостями корпуса щелевого датчика положения фаз.
В инжекторных бензиновых двигателях задающий диск и датчик фазы настраиваются таким образом, что импульс от датчика формируется и передается на ЭБУ в момент прохождения первым цилиндром его верхней мертвой точки. Таким образом обеспечивается синхронизация подачи топлива и момент подачи искры для воспламенения топливовоздушной смеси. Очевидно, что датчик фаз оказывает непосредственное влияние на работу двигателя в целом.
Признаки неисправности датчика фаз
При полном или частичном выходе датчика фаз из строя электронный блок управления в принудительном порядке переводит двигатель в режим парафазного впрыска топлива. Это означает, что момент впрыска топлива выполняется по показаниям датчика коленчатого вала. В результате этого каждая топливная форсунка выполняет впрыск топлива в два раза чаще. Таким образом обеспечивается гарантия того, что в каждом цилиндре будет образовываться топливовоздушная смесь. Однако она образовывается не в самый оптимальный момент, что приводит к падению мощности двигателя, а также перерасходу топлива (пускай и небольшому, хотя это зависит от конкретной модели двигателя).
Симптомами неисправности датчика фаз является:
Кроме вышеперечисленных признаков, часто при выходе датчика фаз из строя возникают проблемы с системой самодиагностики автомобиля. В частности, в момент запуска водитель вынужден крутить стартером несколько больше времени, нежели обычно (как правило, 6. 10 секунд, в зависимости от модели машины и установленного на ней двигателя). А в это время происходит самодиагностика электронного блока управления, что приводит к формированию соответствующих ошибок и переводу двигателя в аварийный режим работы.
Неисправности датчика фаз на авто с ГБО
Отмечается, что при работе двигателя на бензине или дизельном топливе описанные выше неприятные симптомы проявляются не так остро, поэтому зачастую многие автолюбители длительное время используют автомобили с неисправным датчиком фаз. Однако, если ваш автомобиль оборудован газобаллонным оборудованием от четвертого поколения и выше (где используется собственная «умная» электроника), то двигатель будет работать с перебоями, и комфорт от вождения машины резко снизится.
В частности, значительно возрастет расход топлива, топливовоздушная смесь может быть обедненной или, наоборот, обогащенной, значительно снизится мощность и динамика двигателя. Все это происходит из-за рассогласованности работы программного обеспечения электронного блока управления двигателем и блоком управления ГБО. Соответственно, при использовании газобаллонного оборудования датчик фаз нужно менять сразу же после выявления его поломки. Использование машины с выведенным из строя датчиком положения распределительного вала вредно в данном случае не только для двигателя, но и непосредственно для газобаллонного оборудования и его управляющей системы.
Причины неисправности
Основной причиной неисправности датчика фаз является его естественный износ, который происходит со временем для любой детали. В частности, из-за воздействия высокой температуры от двигателя и постоянной вибрации в корпусе датчика повреждаются его контакты, может размагнититься постоянный магнит, повредиться сам корпус.
Другой главной причиной — проблемы с проводкой датчика. В частности, питающие/сигнальные провода могут быть оборванными, из-за чего на датчик фаз не подается напряжение питания, либо с него не приходит сигнал по сигнальному проводу. Также возможен вариант поломки механического крепления на «фишке» (так называемое «ухо»). Реже возможен выход из строя предохранителя, отвечающего, в том числе за питание датчика фаз (у каждой конкретной машины он будет зависеть от полной электросхемы автомобиля).
Как проверить датчик фаз
Проверка работоспособности датчика фаз двигателя внутреннего сгорания выполняется при помощи диагностического прибора, а также при помощи электронного мультиметра, способного работать в режиме измерения постоянного напряжения. Пример проверки обсудим для датчиков фаз автомобиля ВАЗ-2114. На моделях с 16-ти клапанным двигателем устанавливается датчик модели 21120370604000, а на 8-ми клапанные — 21110-3706040.
В первую очередь перед диагностикой датчики необходимо демонтировать с их посадочного места. После этого нужно произвести визуальный осмотр корпуса ДФ, а также его контактов и контактной колодки. В случае, если на контактах присутствует грязь и/или мусор — от него необходимо избавиться при помощи спирта либо бензина.
Для проверки датчика 8-ми клапанного мотора 21110-3706040 его необходимо подключить к аккумуляторной батарее и электронному мультиметру по приведенной на рисунке схеме.
Далее алгоритм проверки будет следующим:
Для проверки датчика фаз 16-ти клапанного двигателя 21120370604000 его необходимо подключить к блоку питания и мультиметру по приведенной на втором рисунке схеме.
Для проверки соответствующего датчика фаз вам понадобится металлическая деталь размером шириной не менее 20 мм, длиной не менее 80 мм и толщиной 0,5 мм. Алгоритм проверки будет похожим, однако, с другими значениями напряжений:
В принципе, подобные проверки можно выполнять, и не демонтируя датчик с его посадочного места. Однако, чтобы осмотреть его лучше снять. Зачастую при проверке датчика имеет смысл проверить и целостность проводов, а также качество контактов. Например, бывают случаи, когда фишка неплотно держит контакт, из-за чего с датчика не поступает сигнал на электронный блок управления. Также, при возможности, желательно «прозвонить» провода, идущие от датчика к ЭБУ и к реле (питающий провод).
Кроме проверки мультиметром, нужно проверить наличие соответствующих ошибок датчика при помощи диагностического прибора. Если подобные ошибки выявлены первый раз, то можно попытаться их сбросить при помощи программных средств, либо просто отсоединив на несколько секунд минусовую клемму аккумуляторной батареи. Если же ошибка появилась вновь — нужна дополнительная диагностика по приведенным выше алгоритмам.
Типовые ошибки датчика фаз:
Таким образом, при выявлении указанных ошибок желательно выполнить дополнительную диагностику как можно быстрее с тем, чтобы двигатель работал в оптимальном рабочем режиме.
Датчик фаз на ДЭУ Матиз
Датчик распредвала или же датчик фаз устанавливается на все модели ДЭУ Матиз, именно он корректирует множество параметров в автомобиле и делает его еще экономичнее. Столь важный элемент в двигателе способен выйти из строя и сделать работу мотора нестабильной.
В данной статье речь пойдет о датчике распределительного вала на автомобиле ДЭУ Матиз, а именно об его назначении, устройстве, признаках неисправности, проверке, стоимости и замене на новый.
Назначение
Для того чтобы зафиксировать местоположение угла распредвала в настоящий момент времени, работа выполняется данным датчиком. Он с помощью специальных алгоритмов, обрабатывает и выдает информационные импульсы, которые поступательно двигаются на вход блока управления движком в виде специальных команд на впрыскивание и поджиг топливной смеси, находящегося в головке каждого цилиндра в определенное время.
Устройство
Датчик располагает в себе устройство, которое довольно просто понять. Магнит — материал, из которого он сделан и имеет соединение с системой распознавания. Во время работы на кулачковом вале происходит процесс замыкания зубчика, и устройство создает сигнал, состоящий из импульса, направленного на бортовое компьютерное устройство. В его электронной памяти хранится информация положении поршня. Это позволяет довольно точно делать впрыскивание топлива, производить появление воздушно-топливной смеси и в нужный момент запуска двигателя осуществлять её зажигание
Принцип действия
Совместное осуществление работы распредвала и находящегося на нём датчика, обоснована таким физическим явлением – эффект Холла. Зуб, состоящий из металла, закреплен на поверхности вала. Вышеуказанный зуб именуется на профессиональном языке как рэпер. Во время вращательного движения вала будут перераспределяться, и изменяться поток магнитного поля, находящегося недалеко датчика. Происходящие явления векторов магнитного поля, дают возможность создать предпосылки возникновения электросигнала с очень маленьким напряжением. Вышеуказанный появившийся сигнал устремляется на вход управляющего блока, состоящего из схем электроники.
Расположение
При рассмотрении автомобильного двигателя на ДЭУ Матиз датчик и его монтаж производится на торцевой стороне, где расположены головки блока цилиндров. На 16-клапанных двигателях монтаж производится идентично, в большинстве случаев рядом с 1-м цилиндром.
Признаки неисправности
Признаки неисправности датчика могут иметь различные причины, такие как:
Функции
Датчик выполняет следующие функции:
Компьютер обрабатывает сведения, важные для зажигания и запуска. Иначе машина не заведется и не тронется.
Проверка
Проверка производится мультиметром, включенного в режим вольтметра. Проверка несложна по своей сути, которая по силам даже начинающему автолюбителю. Во всей электроцепи авто, особенно в соединительных проводах, располагающихся прямо по пути к самому датчику. Производим включение в замке зажигания и тем самым замыкаем цепь. При этом, не забыв снять провода с ДПРВ, делаем проверку на присутствие тока. Внимательно смотрим, на присутствие напряжения в проводах и если оно отсутствует, то это указывает, что провода являются первопричиной аварийного состояния. Если в силу сложившихся обстоятельств, причиной является всё-таки неисправность датчика распредвала и ток в цепи и проводах присутствует. Продолжаем проверку по следующей методике.
Методика:
Стоимость
Цена датчика примерно равна 500 руб. Артикул 17908006001.
Замена
Датчик сломался — значит, его заменяют. Корпус запаян, и узлы не удается отремонтировать, разборке не подлежит. Замена несложная.
При покупке нового датчика определиться с состоянием его уплотнительного кольца. Продается отдельно. Меняем датчик и кольцо в связи с износом и потерей эластичности.
