Прошиваем М73 (Почти пособие)
ЭБУ М73 и всё что с ним связано(Прошивка, типовые параметры, иммо, обучение)
ЭБУ M73 появился на конвейере ВАЗа в 2008 году в связи с переходом на нормы токсичности Евро-3. С точки зрения схемотехники этот блок — ближайший родственник уже знакомых нам Микас-11 и Январь-7.2+
Новые контроллеры М73 производятся двумя заводами: НПО ИТЭЛМА и АВТЭЛ.
Аппаратно контроллеры идентичны, но софт там принципиально разный.
Построен на базе процессора ST10F
Аппаратно блок практически идентичен Январь 7.2+, отличие только в резисторах, отвечающих за конфигурацию процессора. Это позволяет, с некоторыми ограничениями, произвести переделку М7.3 в Январь 7.2+
С 2007 года начат выпуск блоков управления на базе процессора ST 10- (Январь 7.2+, М73)
М 73 блок управления для автомобилей с нормами токсичности Евро-3 — аналог Bosch 7.9.7+
Программное обеспечение блоков управления М73 и Январь 7.2+ несовместимо.
Устанавливаются на автомобили:
С конца 2007года — передний привод,
С 2008 года — классика,
С 2009 года — Калина, Приора
1.Конфигурация ЭБУ
Помним, что:
1.ЭБУ М73 бывают двух конфигураций. Прошивки между данными конфигурациями не взаимозаменяемы!
2.ПО ЭБУ 1-й конфигурации (проекты ВАЗ 17D, 08D, 028R) разных производителей (Ителма, Автел) не взаимозаменяемы!
2.Версия бутлоадера
Помним, что:
Внутренний загрузчик процессора осуществляющий доступ к содержимому его внутренней FLASH-памяти играет достаточно важную роль в процессе программирования ЭБУ и самое главное — в процессе последующей эксплуатации автомобиля.
На сегодня доступны следующие версии загрузчика:
загрузчик проект ВАЗ
0799 — «открытый» ЭБУ A(I)317DA02, A(I)317DA03, A(I)308DA02
0800 — «открытый» ЭБУ A(I)308DB03, A(I)308DB04
0823 — «закрытый» ЭБУ I373DA01, A(I)373DA02
0848 — «закрытый» ЭБУ A(I)317DB04, A(I)373CA01, I373CA02
0849 — «закрытый» ЭБУ A(I)373DB04
Проблема может возникнуть если Вы по какой-либо причине зальете в ЭБУ с одной версией загрузчика, прошивку от ЭБУ с другой версией. Реакция может быть неадекватной. Обороты ХХ будут «гулять», адаптации уходить в максимальные «минуса» или «плюсы».
Примерно с середины 2009 года производитель ЭБУ «Автел», а с середины 2010 года и «Ителма» изменили конфигурацию внутреннего загрузчика процессора осуществляющего доступ к содержимому его внутренней FLASH-памяти. Попытка записи прошивки с бутлоадером другой конфигурации может привести к полной неработоспособности процессора с последующей его заменой для восстановления работоспособности ЭБУ. Некоторые загрузчики, в силу особенности своей работы с «закрытыми» ЭБУ, могут заменить бутлоадер и сделать из «закрытого» процессора «открытый». Но… в этих ЭБУ организован подсчет КС загрузчика и верная заводская КС хранится в епроме процессора, недоступной этим загрузчикам. На практике после репрога с таким вариантом ЭБУ не ляжет. Машинка заведется и будет вполне успешно работать до определенного времени, пока процессор не рассчитает и не сравнит все КС, в том числе и внутреннего загрузчика. После этого процессор выключается, автомобиль перестает заводиться и даже включать ГР. После репрога все повторится. Если залить ПО с «родной» версией загрузчика — работоспособность ЭБУ полностью восстановится.
Для отличия на практике таких ЭБУ на крышке последних появился стикер «ДПКВ».
На сегодня известные версии ПО с такой аппаратной реализацией I(А)303CF06, I(А)327RD08, A317DB04
Суммируя сказанное необходимо помнить, что ПО «старых» версий работать в ЭБУ с измененной конфигурацией корректно не будет!
На этом, собственно, можно поставить точку в истории ЭСУД с механическим дроссельным узлом.
Типовые параметры блока для диагностики:
Далее расскажу как его прошить на примере ваз 2114
I317DA02
M73 21114-1411020-12 21114 Е-3 1 Серийная 1,6 8V
Прошивка I317DA02 соответственно блок Производства Ителма.
так как есть закрытые и не закрытые блоки я не рискую и шью
OpenBox 3.1.6 и с идентами DB версией OpenBox 3.1.9
Программа проста и безотказна как Калаш
Этап 1.
1. К-лайн Адаптер (для примера Мастер Кит, или любой другой)
2. АКБ, или БП (12V)
3. Программа (в моем случае OpenBox, умеет поднимать заваленные блоки)
4. Авторская(или стоковая) прошивка. в моем случае ММК I317DA03-E-2
5. Блок снять для удобства работы на столе.
PS НЕ ЗАБЫВАЕМ: Снимаем клемму массы с аккумулятора, а лишь Затем разъем с ЭБУ
6. Ну и немного прямых рук чтобы собрать проводочки и всё подключить.
Идем далее: ищем где стоит блок в вашем авто
И так схема подключения к ЭБУ
Потребуется 4 провода «+», 2 провода «–», 1 провод «К-лайн»
51,53 контакт ЭБУ — Масса
71 контакт ЭБУ — К-Лайн
13 контакт ЭБУ — Включение зажигания (+12В)
12 контакт ЭБУ — Неотключаемое питание (+12В)
44,63 контакт ЭБУ — Питание главного реле (+12В)
Можно приобрести разъем ТУТ
PS. Провода можно сделать самостоятельно.
Должно получиться чтото вроде этого
(Я использую самодельный кабель, с разъемом и переключателем питания
И не снимая с машины программирую, питание с прикуривателя)
ЭТАП 2. Теперь когда всё подготовили
Переходим к программе OpenBox
Выбор СОМ-порта — номер последовательного порта компьютера, через который будет происходить работа с блоком управления.
Выбор ЭБУ — тип блока управления, к которому подключен компьютер.
В нашем случае J72/M73(I)
Работа через через внутреннее ПО контроллера, то есть без режима BSL как это делает ST10Flasher с перепайкой резюков
1. Выбрали всё что надо, включили зажигание(кнопкой) тыкаем Идентификация для проверки выходит ли блок на связь.
2.Далее выбираем Считать FLASH, и считать ЕЕПРОМ(я этого не делаю, если стоит всё сток)… Жмем загрузить FLASH, выбираем прошивку I317DA03_Е-2
3.И сидим ждем пока пройдет полоска(минуты 3) и будет написано в программе Завершено
4.Закрываем прогу.
5.Отключаем питание.
6. Несем в машину ставим.
7. Не забываем!
После репрограммированния блока сброс контроллера с очисткой памяти самообучения (инициализацией) ОБЯЗАТЕЛЕН!
Этап 3.
Далее если надо удалить иммо
1. Есть несколько путей.
a. Скаченный нами ЕЕПРОМ в HEX редакторе отредактировать на FF
b. Залить Чистый ЕЕПРОМ
2. Тыкаем Загрузить ЕЕПРОМ…выбираем наш файл(чистый, или редактированный)…
3. ждем завершение операции.
4.Закрываем прогу.
5.Отключаем питание.
6. Несем в машину ставим.
ВНИМАНИЕ! Если после ЭТАПА 2 авто заблокировал ИММО(ссать кипятком пока еще рано!))), произведите ЭТАП 3.
Если всё таки требуется иммобилайзер. Переобучите ИММО.
ЭТАП 4
Обучение ИММО
Красный — и рабочий ключ потребуется
• Закрыть двери.
• Включить КРАСНЫМ ключом зажигание.
• 3 писка. Вытащить ключ.
• Быстро (в течение 5-6 секунд) включить ЧЕРНЫМ зажигание.
• 3 писка + 2 писка.
• Быстро (в течение 5-6 секунд) включить КРАСНЫМ зажигание
• 3 писка + 2 писка.
• Выключить зажигание КЛЮЧ В ЗАМКЕ.
• 1 писк.
•Быстро (в течение 5-6 секунд) включить зажигание на 5 СЕКУНД! (Внимание! Обязательно дождаться Сигнала)
• Мигнула аварийка, бибикнул сигнал
• Выключить зажигание. КЛЮЧ В ЗАМКЕ до погасания машинки на панели.
ИТОГ:
На этом прошивка, удаление иммо, обучение иммо и всё что связано с блоком М73 подходит к концу всё описано и разжевано как можно понятней!
Добавлю OpenBox поднимает заваленные блоки М73, так же шьет через разъем диагностики (с отключенным МЗ)
Есть и бесплатные методы прошить Открытые М73, но опять таки можно положить блок, а нам это не надо!
ВНИМАНИЕ! ВНИМАНИЕ! ВНИМАНИЕ!
Инфа была собрана со всего Интернета(в том числе и Драйв2) для удобства штатного пользователя! переработана, проверена и опробована.
(перечислить всех авторов просто нереально, некоторые материалы, фотоматериалы были также взяты с DRIVE2 и Интернета. Да простят меня люди за то что взял их фотоматериалы!)
Спасибо за внимание!
И Помните:
Всё что вы делаете — вы делаете на свой страх и риск
Замена эбу М73 на январь 7.2, бк Штат uniСomр 600М

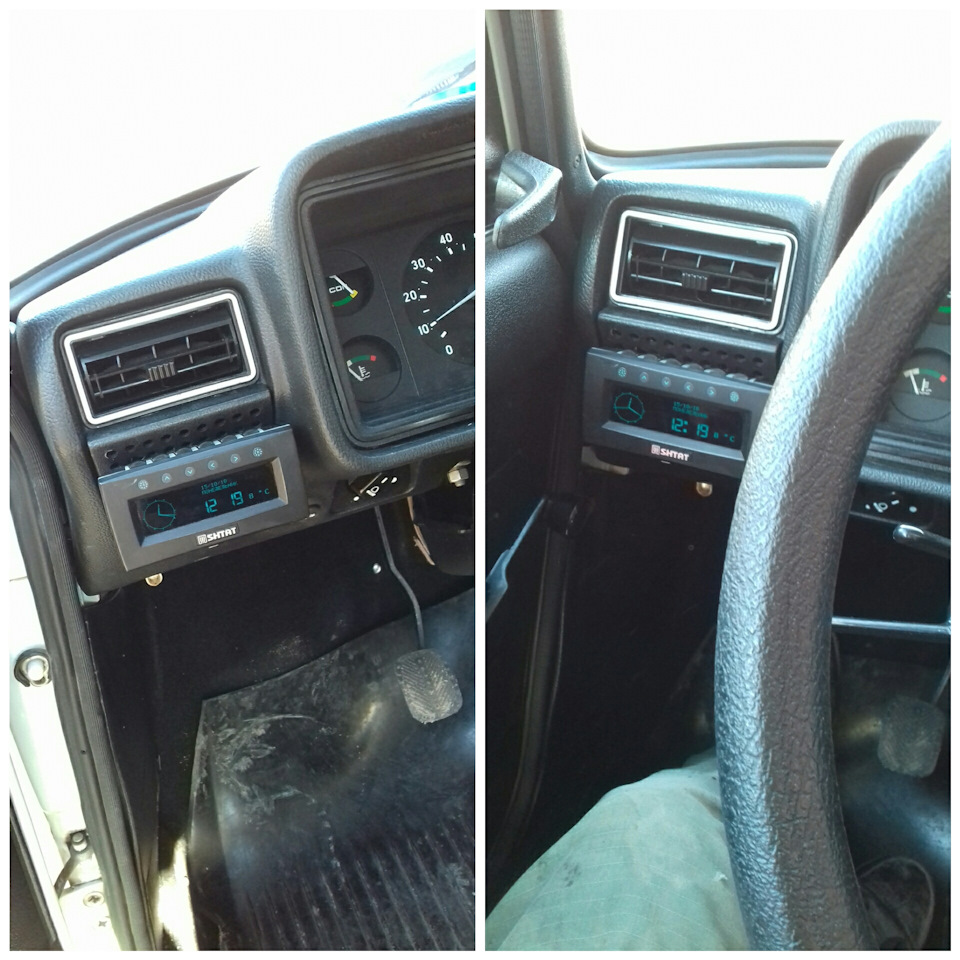

Бортовик на самом деле купил ещё в прошлом году. На днях снял с копейки и поставил сюда. Лучшего места куда воткнуть не придумал.
Все в принципе устраивает, не понято только с количеством бензина, полный бак показывает 18л?!
Ну и сменил эбу М 73 (21067-1411020-22) c прошивкой I327RD08 на январь 7.2 (21067-1411020-11) A226FM10
Прошивка в январе пока осталась заводская, грубо говоря машина с евро 3 стала евро 2.

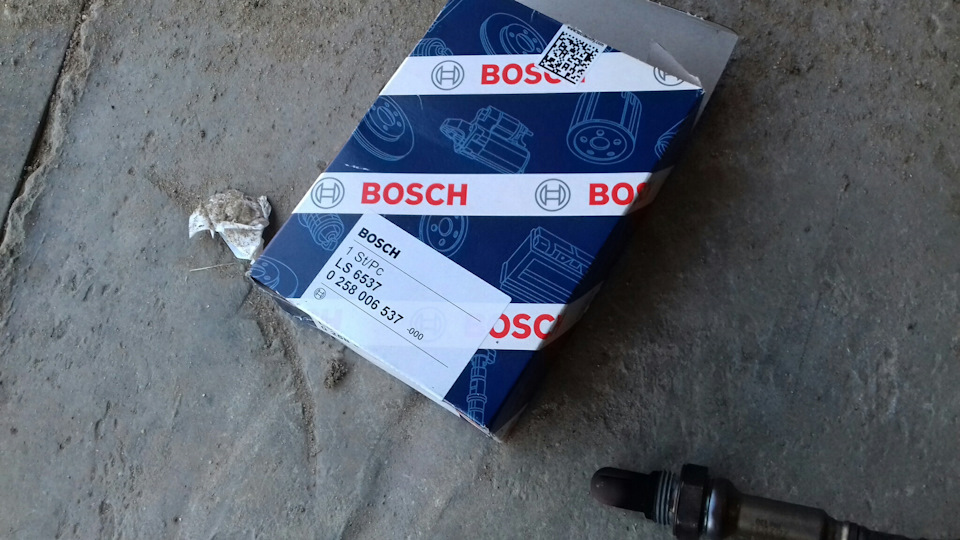

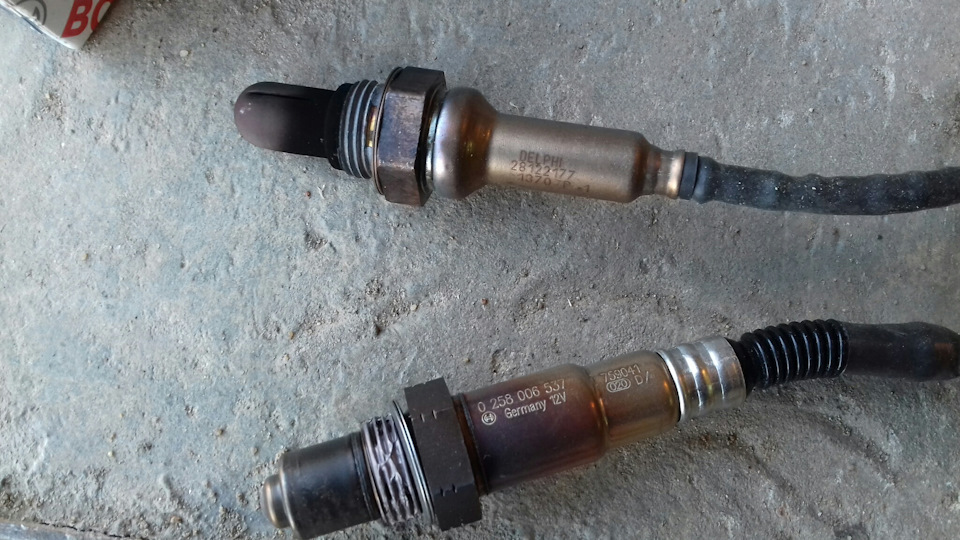

Единственное сменил первый датчик кислорода делфи на бош, а на втором просто отсоединил фишку.
Для чего все это. Январь можно самому легко прошить. Хотя Иван предлагал опять прошить М73, как было на прошлой моей семёрке. Но мне пока кажется, что так будет более правильней.
На М73 на данной машине проехал не так много. Понравилось плавность хода и вроде как и тянет и не плохо, но порой нет моментальной отдачи ( хотя с чем мне сравнивать, с 16 кл классикой). Но что помню, прошлая семерка валила на все деньги и не думая. Расход ещё толком не определил во всех режимах. Засек по трассе с пенсионерской скоростью 80/90-110 расход составил несколько раз 8.5-9л. По маленькому городу 11,7-12. Проезжал по 200-300км и заправлялся под завязку.
На январь 7.2
Первое что обратил внимание машина заводится моментально с поворотом ключа, а не маслает несколько секунд. Затуп тот вроде ушел, но и эта ведь не самая лучшая прошивка.
Как несколько баков спалю, будет видно что по расходу. Но по бк расход вроде падает и моментальный раньше меньше 0.9 не падал, тут увидел 0.8 и даже 0.7 проскакивает. Ну посмотрим. На днях придёт проставка взамен катализатора, а там может и прошью.

Прошиваем М73
ЭБУ М73 и всё что с ним связано(Прошивка, типовые параметры, иммо, обучение)
Копия из моего Блога
ЭБУ M73 появился на конвейере ВАЗа в 2008 году в связи с переходом на нормы токсичности Евро-3. С точки зрения схемотехники этот блок — ближайший родственник уже знакомых нам Микас-11 и Январь-7.2+
Новые контроллеры М73 производятся двумя заводами: НПО ИТЭЛМА и АВТЭЛ.
Аппаратно контроллеры идентичны, но софт там принципиально разный.
Построен на базе процессора ST10F
Аппаратно блок практически идентичен Январь 7.2+, отличие только в резисторах, отвечающих за конфигурацию процессора. Это позволяет, с некоторыми ограничениями, произвести переделку М7.3 в Январь 7.2+
С 2007 года начат выпуск блоков управления на базе процессора ST 10- (Январь 7.2+, М73)
М 73 блок управления для автомобилей с нормами токсичности Евро-3 — аналог Bosch 7.9.7+
Программное обеспечение блоков управления М73 и Январь 7.2+ несовместимо.
Устанавливаются на автомобили:
С конца 2007года — передний привод,
С 2008 года — классика,
С 2009 года — Калина, Приора
1.Конфигурация ЭБУ
Помним, что:
1.ЭБУ М73 бывают двух конфигураций. Прошивки между данными конфигурациями не взаимозаменяемы!
2.ПО ЭБУ 1-й конфигурации (проекты ВАЗ 17D, 08D, 028R) разных производителей (Ителма, Автел) не взаимозаменяемы!
2.Версия бутлоадера
Помним, что:
Внутренний загрузчик процессора осуществляющий доступ к содержимому его внутренней FLASH-памяти играет достаточно важную роль в процессе программирования ЭБУ и самое главное — в процессе последующей эксплуатации автомобиля.
На сегодня доступны следующие версии загрузчика:
загрузчик проект ВАЗ
0799 — «открытый» ЭБУ A(I)317DA02, A(I)317DA03, A(I)308DA02
0800 — «открытый» ЭБУ A(I)308DB03, A(I)308DB04
0823 — «закрытый» ЭБУ I373DA01, A(I)373DA02
0848 — «закрытый» ЭБУ A(I)317DB04, A(I)373CA01, I373CA02
0849 — «закрытый» ЭБУ A(I)373DB04
Проблема может возникнуть если Вы по какой-либо причине зальете в ЭБУ с одной версией загрузчика, прошивку от ЭБУ с другой версией. Реакция может быть неадекватной. Обороты ХХ будут «гулять», адаптации уходить в максимальные «минуса» или «плюсы».
Примерно с середины 2009 года производитель ЭБУ «Автел», а с середины 2010 года и «Ителма» изменили конфигурацию внутреннего загрузчика процессора осуществляющего доступ к содержимому его внутренней FLASH-памяти. Попытка записи прошивки с бутлоадером другой конфигурации может привести к полной неработоспособности процессора с последующей его заменой для восстановления работоспособности ЭБУ. Некоторые загрузчики, в силу особенности своей работы с «закрытыми» ЭБУ, могут заменить бутлоадер и сделать из «закрытого» процессора «открытый». Но… в этих ЭБУ организован подсчет КС загрузчика и верная заводская КС хранится в епроме процессора, недоступной этим загрузчикам. На практике после репрога с таким вариантом ЭБУ не ляжет. Машинка заведется и будет вполне успешно работать до определенного времени, пока процессор не рассчитает и не сравнит все КС, в том числе и внутреннего загрузчика. После этого процессор выключается, автомобиль перестает заводиться и даже включать ГР. После репрога все повторится. Если залить ПО с «родной» версией загрузчика — работоспособность ЭБУ полностью восстановится.
Для отличия на практике таких ЭБУ на крышке последних появился стикер «ДПКВ».
На сегодня известные версии ПО с такой аппаратной реализацией I(А)303CF06, I(А)327RD08, A317DB04
Суммируя сказанное необходимо помнить, что ПО «старых» версий работать в ЭБУ с измененной конфигурацией корректно не будет!
На этом, собственно, можно поставить точку в истории ЭСУД с механическим дроссельным узлом.
Типовые параметры блока для диагностики:
Далее расскажу как его прошить на примере ваз 2114
I317DA02
M73 21114-1411020-12 21114 Е-3 1 Серийная 1,6 8V
Прошивка I317DA02 соответственно блок Производства Ителма.
так как есть закрытые и не закрытые блоки я не рискую и шью
OpenBox 3.1.6 и с идентами DB версией OpenBox 3.1.9
Программа проста и безотказна как Калаш
Этап 1.
1. К-лайн Адаптер (для примера Мастер Кит, или любой другой)
2. АКБ, или БП (12V)
3. Программа (в моем случае OpenBox, умеет поднимать заваленные блоки)
4. Авторская(или стоковая) прошивка. в моем случае ММК I317DA03-E-2
5. Блок снять для удобства работы на столе.
PS НЕ ЗАБЫВАЕМ: Снимаем клемму массы с аккумулятора, а лишь Затем разъем с ЭБУ
6. Ну и немного прямых рук чтобы собрать проводочки и всё подключить.
Идем далее: ищем где стоит блок в вашем авто
И так схема подключения к ЭБУ
Потребуется 4 провода «+», 2 провода «–», 1 провод «К-лайн»
51,53 контакт ЭБУ — Масса
71 контакт ЭБУ — К-Лайн
13 контакт ЭБУ — Включение зажигания (+12В)
12 контакт ЭБУ — Неотключаемое питание (+12В)
44,63 контакт ЭБУ — Питание главного реле (+12В)
Можно приобрести разъем ТУТ
PS. Провода можно сделать самостоятельно.
Должно получиться чтото вроде этого
(Я использую самодельный кабель, с разъемом и переключателем питания
И не снимая с машины программирую, питание с прикуривателя)
ЭТАП 2. Теперь когда всё подготовили
Переходим к программе OpenBox
Выбор СОМ-порта — номер последовательного порта компьютера, через который будет происходить работа с блоком управления.
Выбор ЭБУ — тип блока управления, к которому подключен компьютер.
В нашем случае J72/M73(I)
Работа через через внутреннее ПО контроллера, то есть без режима BSL как это делает ST10Flasher с перепайкой резюков
1. Выбрали всё что надо, включили зажигание(кнопкой) тыкаем Идентификация для проверки выходит ли блок на связь.
2.Далее выбираем Считать FLASH, и считать ЕЕПРОМ(я этого не делаю, если стоит всё сток)… Жмем загрузить FLASH, выбираем прошивку I317DA03_Е-2
3.И сидим ждем пока пройдет полоска(минуты 3) и будет написано в программе Завершено
4.Закрываем прогу.
5.Отключаем питание.
6. Несем в машину ставим.
7. Не забываем!
После репрограммированния блока сброс контроллера с очисткой памяти самообучения (инициализацией) ОБЯЗАТЕЛЕН!
Этап 3.
Далее если надо удалить иммо
1. Есть несколько путей.
a. Скаченный нами ЕЕПРОМ в HEX редакторе отредактировать на FF
b. Залить Чистый ЕЕПРОМ
2. Тыкаем Загрузить ЕЕПРОМ…выбираем наш файл(чистый, или редактированный)…
3. ждем завершение операции.
4.Закрываем прогу.
5.Отключаем питание.
6. Несем в машину ставим.
ВНИМАНИЕ! Если после ЭТАПА 2 авто заблокировал ИММО(ссать кипятком пока еще рано!))), произведите ЭТАП 3.
Если всё таки требуется иммобилайзер. Переобучите ИММО.
ЭТАП 4
Обучение ИММО
Красный — и рабочий ключ потребуется
• Закрыть двери.
• Включить КРАСНЫМ ключом зажигание.
• 3 писка. Вытащить ключ.
• Быстро (в течение 5-6 секунд) включить ЧЕРНЫМ зажигание.
• 3 писка + 2 писка.
• Быстро (в течение 5-6 секунд) включить КРАСНЫМ зажигание
• 3 писка + 2 писка.
• Выключить зажигание КЛЮЧ В ЗАМКЕ.
• 1 писк.
•Быстро (в течение 5-6 секунд) включить зажигание на 5 СЕКУНД! (Внимание! Обязательно дождаться Сигнала)
• Мигнула аварийка, бибикнул сигнал
• Выключить зажигание. КЛЮЧ В ЗАМКЕ до погасания машинки на панели.
ИТОГ:
На этом прошивка, удаление иммо, обучение иммо и всё что связано с блоком М73 подходит к концу всё описано и разжевано как можно понятней!
Добавлю OpenBox поднимает заваленные блоки М73, так же шьет через разъем диагностики (с отключенным МЗ)
Есть и бесплатные методы прошить Открытые М73, но опять таки можно положить блок, а нам это не надо!
ВНИМАНИЕ! ВНИМАНИЕ! ВНИМАНИЕ!
Инфа была собрана со всего Интернета(в том числе и Драйв2) для удобства штатного пользователя! переработана, проверена и опробована.
(перечислить всех авторов просто нереально, некоторые материалы, фотоматериалы были также взяты с DRIVE2 и Интернета. Да простят меня люди за то что взял их фотоматериалы!)
Спасибо за внимание!
И Помните:
Всё что вы делаете — вы делаете на свой страх и риск
