Листы в Автокаде. Настройка и печать листа в AutoCAD
В этой статье мы поговорим о правильной работе в Листах в программе AutoCAD. В том числе разберу такие темы:
– как сделать или создать лист
– как задать формат листа в Автокад
– как настроить параметры листа
– как расположить рамку и надпись на листе
– как задать масштаб вида в листе – как печатать лист в AutoCAD
Видео версия урока:
Текстовая версия урока:
Всегда (заклинаю упертых “циников” :)) нужно выполнять в Автокаде ВСЕ чертежи в масштабе 1:1, при этом в Автокаде размеры, тексты и штриховки обязательно должны быть аннотативными.
Только после этого мы можем очень легко задавать масштабы любым нашим чертежам и видам – как раз с помощью Листов:
По-началу (смотри картинку ниже) в нашем любом Листе по-умолчанию есть один Видовой экран – это прямоугольное “окошко”, через которое мы можем работать с тем же самым пространством “Модель”, в котором создавали изначально все чертежи в масштабе 1:1.
Также по-началу, находясь в пустом Листе в Автокаде, мы совершенно не понимаем, какого он формата, размера. И на нём, увы, нет ни рамок, ни таблицы основной надписи:
Поэтому нам надо настроить параметры Листа под себя. Это делается следующим образом.
Заходим в Диспетчер параметров Листа. Для этого нужно нажать по вкладке нужного Листа правой кнопкой мыши, далее во всплывшем контекстном меню выбрать пункт “Диспетчер параметров листов”.
Во всплывшем окне выделяем в левом списке лист с нужным названием, и жмём справа кнопку “Редактировать”. См. картинку:
Далее нужно выбрать четыре параметра (смотри картинку ниже)
Далее в прошлом открытом окошке Диспетчера параметров Листов жмем “Закрыть”.
Теперь поговорим о том, как задать масштаб вида в Автокаде.
Далее обязательно фиксируем видовой экран, нажав дважды левой кнопкой мыши за его пределами.
Да, кстати! После того как мы выбрали масштаб вида, до того как фиксировать видовой экран, часто нужно еще подвинуть наш чертеж, чтобы он находился по центру. Для этого просто нажав и удерживая колесо мышки зажатым, двигаемся внутри вида без приближения и отдаления. Ничего сложного 🙂
Хочу заметить также, что Вы можете вставлять в Лист Автокада любое количество Видовых экранов, располагать их как угодно и менять им размеры, регулируя с помощью их граничных рамок.
После расположения рамки, таблицы основной надписи, видов, задания масштабов видам, их центрирования – мы можем это все дело печатать. Об этом – в отдельном уроке 🙂
Обязательно получите мой более развернутый базовый Видео-курс “AutoCAD за 40 минут”, нажав по картинке ниже:
В этом видео и уроке мы покажем, как работать со свойствами в AutoCAD, а также как работает панель свойств и их копирование. Урок ответит на такие вопросы: – Что такое Свойства в Автокаде? – Как включать панель свойств в Автокаде? – Что такое быстрые свойства и как их отключить? – Как копировать свойства в AutoCAD […]
В этом видео мы показываем, как настраивать и включать привязки к объектам в Автокаде для облегчения Вашего черчения. Из видео Вы узнаете: – Как включить привязки в Автокаде; – Как производится настройка привязок; – Как сделать грамотно привязку в Автокаде; – Как отключить ненужные привязки в AutoCAD. Видео версия урока: Освой AutoCAD за 40 минут пройдя базовый […]
В этом уроке мы показываем, каким системным требованиям должен удовлетворять Ваш компьютер или ноутбук, чтобы в нем работать комфортно в Автокаде. Видео версия урока: Освой AutoCAD за 40 минут пройдя базовый курс от Максима Фартусова. Текстовая версия урока: Пожалуй одним из самых популярных вопросов, на ряду с таким, как скачать программу AutoCAD, является вопрос связанные с системными требованиями программы AutoCAD. […]
Работа с листами в AutoCAD (Автокад).
В этом уроке мы с вами поговорим о листах в автокаде.
В автокаде существует два вида рабочих пространств: пространство модели и пространство листа.
Пространство листа в автокаде.
Работа с пространством листа позволит нам подогнать наш чертёж под конкретный формат листа ( А0, А1, А2, А3, А4 и т.п.), отмасштабировать все объекты чертежа, скомпоновать чертёж, установить определённые настройки печати и, впоследствии, корректно распечатать чертёж.
Переключаться между пространством модели и пространствами листов можно, кликая мышкой по соответствующим вкладкам в нижней левой части экрана программы. Вкладка » Модель » переключает нас в пространство модели, вкладки с соответствующими именами листов переключают нас в пространства этих листов.
Вкладки для переключения между пространствами листов и модели.
Работая с листами в автокад, вы должны знать о существовании одной хитрости, которая может вам пригодиться.
Хитрость эта заключается в том, что после вставки на лист видового экрана с отмасштабированным чертежом из модели, вы можете прямо в пространстве листа добавлять размеры, выноски, текстовые надписи (и даже штриховки при необходимости). При создании стилей текста, размера и выносок, высоту букв стрелок и т.п. можно указывать в тех величинах, в которых вы хотите увидеть эти объекты на бумаге после печати. При создании размерных линий привязка осуществляется к точкам объектов из модели, показанных в видовом экране. Все эти текстовые надписи, размеры и выноски будут располагаться в пространстве листа. Однако, над размерными линиями будут автоматически указываться числа обозначающие реальные размеры объектов, находящихся в пространстве модели и начерченных там в натуральную величину (1:1).
Опытный пользователь автокада, конечно, может мне возразить, сказав, что рациональнее добавлять размеры, выноски и текстовые надписи прямо в пространстве модели, используя аннотативные объекты и масштабы аннотаций. Но это опытный пользователь. Новичкам же этой аннотативностью я в данном уроке голову забивать не буду.
Об аннотативности и прочих премудростях черчения в автокад я подробно рассказывал в видеокурсе:
Просто имейте в виду, что все размеры, текстовые надписи и выноски можно строить прямо на листе, и что это самый простой, но, возможно, не самый рациональный способ их размещения.
Работа с листами в Автокад 2016 на конкретном примере.
Ну чтож, теория это хорошо. Но всё в этом мире лучше познаётся на практике. Поэтому мы с вами сейчас пошагово разберём работу с листами в программе AutoCAD 2016 на конкретном практическом примере.
Чертёж из модели, который надо разместить на листе в AutoCAD.
Пока у нас нет на чертеже ни размеров, ни текстовых надписей. Их мы добавим немного позже уже в пространстве листа.
Наша задача: разместить чертёж на отдельном листе формата А4 в масштабе 1:50, добавить размеры, текстовые надписи, номера помещений, табличку с экспликацией помещений, настроить лист для печати и распечатать чертёж.
Работать будем последовательно, по шагам.
Вкладка » Лист 1 » в Автокад 2016.
Переименовываем лист в AutoCAD 2016.
Шаг 3. В пространстве мы видим серое поле, посередине белая область (символизирует лист бумаги), внутри которой с небольшим отступом расположена штриховая рамка (показывает область печати). Внутри штриховой рамки располагается прямоугольник. Этот прямоугольник, на самом деле, не прямоугольник, а видовой экран. Внутри видового экрана мы видим очертания нашего чертежа из пространства модели.
Выделяем этот видовой экран и нажимаем клавишу «Del» на клавиатуре. Видовой экран удаляется, а вместе с ним исчезает очертание чертежа из пространства модели. Этот видовой экран нам не нужен. Позже мы создадим свой видовой экран.
Шаг 4. Строим обычный прямоугольник в произвольном месте данного пространства листа. Размеры прямоугольника должны соответствовать размерам формата А2. Длина: 594 мм. Ширина: 420 мм. Делаем двойной щелчок по колёсику мыши, чтобы выполнить зуммирование, и чтобы наш прямоугольник попал в поле зрения.
Прямоугольник с размерами листа формата А2: 594 х 420 мм.
Шаг 5. Осуществляем настройку параметров листа и подгоняем » белый лист бумаги » под наш прямоугольник с размерами формата А2.
Запуск диспетчера параметров листов в Автокад 2016 .
Диспетчер параметров листов в AutoCAD 2016 .
Откроется окошко с настройками параметров данного листа. Данное окошко очень похоже на окно с настройками печати, которое появляется, когда мы хотим распечатать чертёж. И это не случайно. Весь » прикол » здесь в том, что когда мы настраиваем параметры листа, мы заодно настраиваем параметры печати этого листа. Когда мы захотим распечатать чертёж с данного листа, настройки параметров данного листа автоматически » перекочуют » в окно с настройками параметров печати. И отдельно настраивать параметры печати нам с вами не придётся.
Настройка параметров листа в Автокад 2016.
Жмём » ОК » и смотрим, что получилось. Наш » белый лист бумаги » теперь совпадает с построенным нами прямоугольником.
Лист подогнан под нужный формат в AutoCAD 2016.
Шаг 6. Добавляем рамку со штампиком. Можете скопировать из другого чертежа, можете начертить сами.
Лист с рамкой и штампиком в Автокад 2016.
Шаг 7. Создаём слой » ВЭ » для видового экрана.
Заходим в диспетчер свойств слоёв.
Запускаем диспетчер свойств слоёв в AutoCAD 2016.
Кнопка » Создать слой » в диспетчере свойств слоёв Автокад 2016.
Создание и настройка слоя с видовыми экранами в AutoCAD 2016.
Настроенный слой с видовыми экранами в Автокад 2016.
Закрываем диспетчер свойств слоёв.
Шаг 8. Создаём видовой экран.
В кладка ленты » Лист » в AutoCAD 2016.
Кнопка создания прямоугольного видового экрана в Автокад 2016.
Кликаем первую точку и противоположную угловую точку прямоугольного видового экрана.
Видовой экран на листе в AutoCAD 2016.
Присвоение слоя видовому экрану в Автокад 2016.
Заходим в свойства видового экрана в AutoCAD 2016.
Настраиваем масштаб видового экрана в Автокад 2016.
Масштаб мы указали. Теперь, при необходимости, нужно осуществить панорамирование чертежа внутри видового экрана. Делаем двойной щелчок левой кнопкой мыши внутри видового экрана. И сквозь окно видового экрана, как бы, попадаем в модель. Осуществляем панорамирование. Панорамирование желательно осуществлять с помощью инструмента » Панорамирование » (кнопочка в виде руки
). Если осуществлять панорамирование с зажатым колёсиком мыши, можно случайно крутануть колесо и сбить масштаб внутри видового экрана. После завершения панорамирования сделайте двойной щелчок левой кнопкой мыши за пределами видового экрана, чтобы выйти из него.
Панорамирование внутри видового экрана в Автокад 2016.
Шаг 10. Заблокируем видовой экран, чтобы не сбить настройки масштаба и панорамирования внутри видового экрана.
Блокировка видового экрана на листе в AutoCAD 2016.
Чертёж из модели на листе в Автокад 2016.
Шаг 11. Теперь создадим необходимые текстовые стили и размерные стили. Добавим размеры и текстовые надписи прямо на листе. Разместим таблицу с экспликацией помещения.
Текст и размеры на листе в Автокад 2016.
Шаг 12. Наш чертёж практически готов. Остаётся только вывести на печать.
Кнопка вывода на печать с листа в AutoCAD 2016.
Настройки печати с листа в Автокад 2016.
Если вы настраивали физический плоттер, то начнётся процесс печати чертежа на бумаге. Если вы, как я, настраивали виртуальный DWF плоттер, то у вас появится окошко, где надо указать в какую папку на жёстком диске нужно сохранить DWF файл. Вы указываете место и указываете желаемое имя DWF файла.
Указание места сохранения DWF файла в Автокад 2016.
Виртуальный принтер осуществляет печать в DWF файл, который создаётся в той папке, которую вы указали. Всё. Теперь этот файл можно отправить заказчику для ознакомления с вашим чертежом.
На этом видеоурок по листам в автокаде завершён.
С уважением Дмитрий Лапин.
А Вы Подписались На Бесплатную Рассылку?
Прямо Сейчас Подпишитесь На Рассылку!
И Получайте Бесплатные
Обучающие Видео Уроки
По AutoCAD На Ваш E-mail!
Просто Введите Ваши Данные В Форму!
После подписки на рассылку, к Вам на почту придёт письмо, в котором нужно кликнуть на ссылку и активировать рассылку.
Как активировать рассылку?
P.S. Уважаемый подписчик, если Вы хотите:
о чём-то меня спросить или дать полезный совет;
предложить урок или интересную статью по теме Autocad ;
прислать ваш отзыв или комментарий по видеоурокам;
То Вы всегда можете:
написать мне письмо на E-mail : autocad-profi@yandex.ru
или оставить Ваше сообщение в «гостевой книге»
Итак, Уважаемый подписчик, жду вас на страницах моего сайта autocad-profi.ru .
Видеокурс по Revit
AutoCAD обучение
Пройти курсы обучения Autocad теперь доступно и легко каждому!
Если этот ресурс Вам чем-то помог, то Вы тоже можете помочь молодому сайту. Положите денюжку в Хрюшу копилку на его поддержку и развитие.
Более 5-ти часов живого видео!
» Эффективная работа в AutoCAD»
AutoCAD
Задание параметров компоновки листов и их печати.

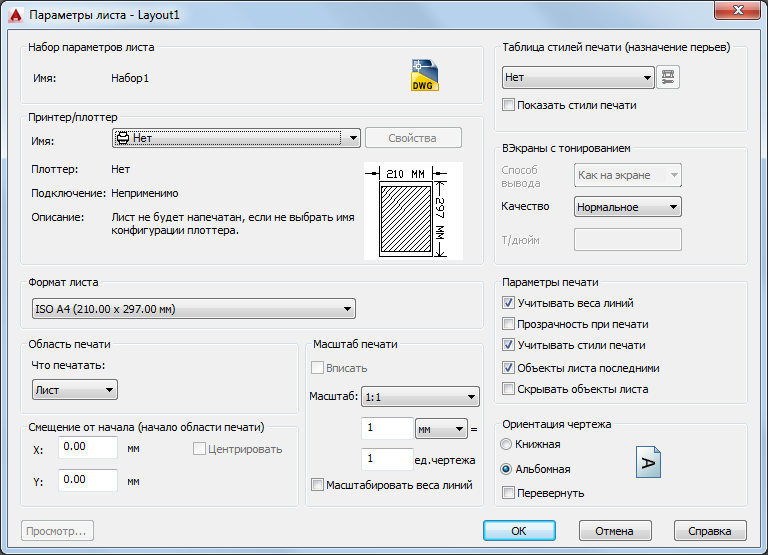

Диалоговое окно «Параметры листа» появляется в следующих случаях.
Задаваемые настройки параметров листа записываются вместе с листом и могут применяться к другим листам или импортироваться в другие чертежи.
Список параметров
Отображаются следующие параметры.
Параметры страницы
Имя текущего набора параметров страницы.
Отображает значок DWG, если диалоговое окно «Параметры страницы» открыто из листа, и значок подшивки, если диалоговое окно «Параметры страницы» открыто из Диспетчера подшивок.
Принтер/плоттер
Сконфигурированное устройство печати для использования при распечатке (публикации) листов чертежа или подшивки.
Список доступных файлов PC3 или системных устройств печати, выбираемых для вывода на печать (публикации) текущего листа чертежа или подшивки. Устройство идентифицируется в качестве файла PC3 или системного принтера по значку, стоящему перед его именем.
Отображает Редактор параметров плоттера, в котором можно просмотреть или изменить текущую конфигурацию плоттера, задать параметры портов, устройства и носителя.
После внесения изменений в файл PC3 с помощью Редактора параметров плоттера открывается диалоговое окно «Изменения в файле параметров плоттера».
Устройство печати для текущего набора параметров листа.
Физическое размещение выбранного устройства печати для текущего набора параметров листа.
Текстовое описание к устройству печати для текущего набора параметров листа. Текст можно редактировать в Редакторе параметров плоттера.
Точное отображение действительной области печати, соотносимое с форматом бумаги и печатаемой областью. На образце указан формат листа и обозначена печатаемая область.
Формат листа
Список стандартных форматов, разрешенных для применения на выбранном устройстве.
Если выбранный плоттер не поддерживает формат текущего листа, выдается предупреждение, после чего можно выбрать формат листа по умолчанию для плоттера либо пользовательский формат листа.
Сразу после создания файла PC3 параметров плоттера (в Мастере установки плоттеров) устройство настраивается на свой формат по умолчанию. Дополнительную информацию о мастере установки плоттеров см. в разделе «Настройка плоттеров и принтеров» в Руководстве по драйверам и периферийным устройствам. Заданный в диалоговом окне «Параметры листа» формат сохраняется вместе с листом и имеет приоритет перед указанным в файле PC3.
Фактическая область печати листа, определенная в соответствии с типом печатающего устройства и форматом листа, выделяется на листе штриховой линией.
При выводе в растровый формат (например, в BMP- или TIFF-файл) размеры чертежа отображаются не в дюймах/миллиметрах, а в пикселах.
Область печати
Задание выводимой на печать части чертежа.
При распечатке листа печатаются все объекты в пределах печатаемой области для указанного формата листа, начиная с точки, вычисленной относительно координат 0,0 в листе.
При выводе на печать с листа «Модель» выводится вся область рисования, определяемая границами сетки. Если вид на текущем видовом экране отличен от вида в плане, параметр работает аналогично параметру «Границы».
Печать той части чертежа, которая в данный момент содержит объекты. Печатаются все объекты текущего листа. Чертеж может быть регенерирован для пересчета границ перед печатью.
Печать вида на текущем видовом экране текущего листа.
Печать вида, предварительно описанного и сохраненного с помощью команды ВИД.
Печать фрагмента чертежа, ограниченного прямоугольной рамкой. После того как указаны два противоположных угла печатаемой области, становится доступной кнопка «Рамка».
Нажав кнопку «Рамка», пользователь либо указывает два противоположных угла на экране, либо вводит их координаты.
Смещение от начала
Определяет смещение области печати относительно левого нижнего угла печатаемой страницы или края бумаги, в зависимости от установки параметра «Отсчет смещения чертежа» (диалоговое окно «Параметры», вкладка «Печать/Публикация»). Значение параметра (в скобках) добавляется к заголовку группы «Смещение от начала» окна «Параметры листа».
Печатаемая область листа чертежа определяется выбором устройства вывода и выделяется на листе штриховой линией. При выборе другого печатающего устройства область печати может измениться.
Возможно смещение геометрии на листе путем ввода положительного или отрицательного значения в окна смещения по осям X и Y. Единицами смещения для плоттера являются дюймы или миллиметры на листе.
Автоматическое определение смещений по X и Y так, чтобы чертеж оказался в центре листа.
Указывается начальная точка чертежа в направлении X по отношению к точке, определяемой текущим значением параметра «Отсчет смещения чертежа».
Указывается начальная точка чертежа в направлении Y по отношению к точке, определяемой текущим значением параметра «Отсчет смещения чертежа».
Масштаб печати Масштаб
Управление относительным размером единиц чертежа для печатаемых единиц.
Если в группе «Область печати» установлен параметр «Лист», печать листа произойдет при значении 1:1, игнорируя значение параметра «Масштаб».
Печатаемая область масштабируется для вписывания в указанный формат листа; пользовательский масштабный коэффициент отображается в полях «Масштаб», «дюйм =» и «единицы».
Точное значение масштаба вывода. Пользовательский является нестандартным масштабом. Он задается путем указания соответствия между дюймами (миллиметрами) на чертеже и единицами чертежа.
Определяет соответствие установленного числа единиц чертежа в дюймах, миллиметрах или пикселах единицам чертежа.
Задание дюймов или миллиметров для отображения единиц. Значение по умолчанию зависит от формата листа и изменяется при каждом выборе нового формата.
Значение в пикселах доступно только при выборе растрового вывода.
Определяет соответствие единиц чертежа указанному количеству дюймов, миллиметров или пикселов.
Масштабировать веса линий
Масштабирование весов линий пропорционально масштабу печати. Веса линий, как правило, обозначают ширину линий объектов чертежа, и вывод для них выполняется с шириной линий, не зависимой от масштаба.
Таблица стилей печати (назначение перьев)
Установка текущей таблицы стилей печати, редактирование имеющихся и создание новых таблиц.
Имя (без маркировки)
Список таблиц стилей печати, назначенных текущей вкладке «Модель» или вкладке листа, и список доступных на данный момент таблиц стилей печати.
Если выбрать «Создать», вызывается Мастер добавления таблиц стилей печати, в котором можно создать новую таблицу. Вид Мастера определяется типом стилей печати, используемых в текущем чертеже (цветозависимые или именованные).
Вызов диалогового окна «Редактор таблиц стилей печати», где производится просмотр и редактирование стилей, входящих в назначенную таблицу стилей печати.
Показать стили печати
Определяет, отображаются ли на экране свойства стилей печати, назначенных объектам.
ВЭкраны с тонированием
Задается способ вывода на печать тонированных или визуализационных видовых экранов и определяются их уровни разрешения и количество точек на дюйм (т/дюйм).
Печать тонированных видовых экранов визуализированных видов не поддерживается в AutoCAD LT.
Способ вывода видов на печать. Для того чтобы задать этот параметр для видового экрана на листе, нужно выбрать видовой экран, а затем из меню «Сервис» выбрать «Свойства».
Для видового экрана на вкладке «Модель» существует возможность выбора одного из следующих параметров:
Параметры визуальных стилей печати (отсутствуют в AutoCAD LT):
Задание разрешения для печати тонированных и визуализированных видовых экранов.
Возможен выбор одного из следующих параметров:
Задание разрешения (т/дюйм) для печати тонированных или визуализированных видов. Задаваемое пользователем разрешение не может быть больше текущего разрешения устройства печати.
Опции печати
Параметры, относящиеся к весам линий, прозрачности, стилям печати, тонированным видовым экранам и к порядку вывода объектов на печать.
Учитывать веса линий
Печать с учетом весов линий, назначенных объектам и слоям.
Прозрачность при печати
Определяет возможность вывода объектов на печать с учетом прозрачности. Данный параметр используется только при печати чертежей с прозрачными объектами.
Определяет, учитываются ли во время печати стили печати, применяемые к объектам и слоям.
Печатать объекты листа последними
Печать объектов пространства модели в первую очередь. При положительном ответе первыми выводятся объекты пространства листа.
Скрывать объекты листа
Определяет, применяется ли к объектам на видовых экранах листа операция СКРЫТЬ. Доступно только для вкладок-листов. Этот параметр отражается при предварительном просмотре для печати, но не на листе.
Ориентация чертежа
Задание ориентации чертежа на листе для плоттеров, поддерживающих ее книжный и альбомный варианты.
Чертеж ориентируется таким образом, что при печати верх страницы соответствует короткой стороне листа.
Чертеж ориентируется таким образом, что при печати верх страницы соответствует длинной стороне листа.
Поворот чертежа на 180 градусов.
Указывает ориентацию выбранной бумаги, и задает ориентацию чертежа на странице в виде, совпадающем с расположением букв на бумаге.
Просмотр
Вызов команды ПРЕДВАР для предварительного просмотра чертежа на экране в таком виде, в каком он появится на бумаге.
