Архитектурно-конструктивные элементы стен

Архитектурно-конструктивные элементы стен зданий

Индивидуальный вид здания зависит от конструкции наружных стен, от расположения и размеров окон и других архитектурно-конструктивных элементов.

На наружной поверхности стен различают горизонтальные и вертикальные элементы (рис. 1). Нижняя часть стены, которая расположена непосредственно над фундаментом, называется цоколем.

Портал — парадное оформление входа или въезда (дверей, ворот) в большие, преимущественно общественные, здания или на их территорию. Вход украшается обрамляющими архитектурными формами (арки, фронтоны, карнизы и т.д.) часто в сочетании со скульптурой, лепниной, росписью и др.

Рис. 1. Архитектурно-конструктивные элементы стен: а — фрагмент фасада; б — фронтон; в — парапет; г — пилястры; д — главный карниз; е – промежуточный карниз; е — пояс; ж — сандрик; 1 — цоколь; 2 — проем; 3 — простенок (угловой); 4 — то же (рядовой); 5 — перемычка; 6 – карниз

Фронтон (рис.1 б) — треугольная часть стены, защищающей часть чердака и отмечена по периметру карнизом.

Парапет (рис. 1 в) — прямоугольное завершение стены, на 0,7 — 1 м выступающее над крышей.

Местные утолщения стен (рис.1 г): пилястры — вертикальные выступы прямоугольного сечения. Служат для усиления или членение стены,обрамления проемов и т.п.

Полуколонны — вертикальные выступы полукруглого сечения;

Карниз (рис. 1 д, е) — это горизонтальный выступ из плоскости стен, предназначенный для отвода атмосферной воды. Карниз, который расположен по верху стены, называют главным.

Промежуточные карнизы, которые имеют меньший вынос, устраивают обычно на уровне междуэтажных перекрытий. Малые промежуточные карнизы называют поясами (рис. 1 е). Иногда делают отдельные карнизы над проемами окон и дверей — сандрики.

Сандрики (рис.1 ж) — архитектурное убранство стены здания над оконным или дверным проемом. Как правило, представляет собой рельефное изображение карниза или целого антаблемента, что иногда увенчиваются фронтоном.

Контрфорс — вертикальная вспомогательная подпорная конструкция (выступление в стене, поперечная стена, столб и др.), предназначенная для усиления несущих конструкций (стен, плотин и т.п.) при восприятии ими распора или других горизонтальных сил (давления грунта на подпорную стенку, воды на плотину и др.

Пристенок — утолщенная часть стены, которая выходит вперед относительно плоскости стены.

Ниша — углубление в стене для приборов, встроенных шкафов или для других целей. Если стена по вертикали имеет разную толщину (например, в многоэтажных кирпичных зданиях), то этот переход от большей к меньшей толщины выполняют в виде уступа с внутренней стороны и называют обрезом. Если он расположен с внешней стороны, то это требует его защиты от атмосферных осадков.

Цоколь — это нижняя часть наружной стены, выступает (или западает) за плоскость стены и защищает ее от воздействия осадков и механических повреждений (рис.2). Цоколь зрительно воспринимается как основа, на которой построено здание. Верхний предел цоколя называется границей и выполняется всегда горизонтальной.

Цокольные части здания делают: кирпичные с расшивкой швов или оштукатуренные цементным раствором; облицованы естественным камнем, или плитами из искусственных или естественных материалов; из бетонных блоков, в подрезку.

Рис. 2. Типы конструкции цоколей: а — облицованный кирпичом; б — оштукатурен; в — облицован плитами; г — из бетонных блоков в подрезку; д — из железобетонных панелей в подрезку; е — конструкции отмостки;

Источник

Гражданские здания и их конструкции. Архитектурно-конструктивные элементы стен

Архитектурно-конструктивные элементы стен

Поверхность стены имеет оконные и дверные проемы и простенки (участки стены между проемами). Различают простенки рядовые, ограниченные с двух сторон проемами, и угловые, ограниченные с одной стороны крайним в стене проемом, а с другой — углом здания.

Основными элементами поверхности стены являются вертикальные и горизонтальные членения. Горизонтальные членения образуются с помощью устройства цоколя, карнизов и поясов; вертикальные, за счет – пилястр (утолщений стен в плане) или утолщенных простенков.

Цоколь — нижняя часть стены, расположенная непосредственно над фундаментом. Верхняя граница цоколя называется кордоном; она всегда делается строго горизонтальной. Это имеет важное архитектурное значение, потому что цоколь зрительно воспринимается как основание (постамент), на котором возведено здание. Цоколь защищает здание от влияния осадков и случайных механических повреждений, поскольку он наиболее часто подвергается их воздействию. Его выполняют из прочных долговечных материалов, устойчивых к атмосферным влияниям. Верх цоколя размещают обычно на уровне пола первого этажа.

Применение силикатного, пустотелого и легкого кирпича, а также легкобетонных камней для цоколя допускается только выше горизонтального гидроизоляционного слоя при условии облицовки на высоту не менее 500-600 мм прочными влаго- и морозоустойчивыми материалами (рис. 1). Цоколи зданий устраивают из бетонных фундаментных блоков, изготавливаемых на кирпичных заводах, с расшивкой швов или оштукатуривают цементным раствором (нередко применяют добавку в виде гранитной крошки) либо облицовывают естественным камнем или плитами из искусственных или естественных материалов.

Карниз – горизонтальный профилируемый выступ стены, предназначенный для отвода воды, которая попадает на ограждающие конструкции здания. Величина выступа карниза за поверхность стены называется его выносом, или вылетом, а расстояние по вертикали между нижней и верхней отметками границ карниза — высотой.

Венчальный или главный карниз, расположенный вверху стены здания. Он придает зданию законченный вид. Формы и конструкции главных карнизов зависят от архитектурно-конструктивного решения здания и его размеров. В массовом строительстве чаще всего применяют сборные железобетонные карнизы (рис. 2а) из консольных плит, которые крепят в кладке болтами. При небольших выступах карниза за поверхность стены (до 30 см) его устраивают путем постепенного выпуска нескольких рядов кирпичей по 5-6 см каждый ряд (рис. 2б).

Поясок – промежуточный карнизы на уровне междуэтажных перекрытий, кал правило образуется выпуском кирпича.

Подоконные карнизы – карнизы под оконными проемами, имеющие небольшой вынос.

Сандрики – карнизы над проемами окон и дверей, которые выполняют из сборных блоков заводского изготовления.

Парапет часть стены здания, которая выводится немного выше подвенечного карниза. Парапет имеет высоту 0,5-1,0 м и может ограждать крышу по всему периметру или по двум или трех сторонах. Устройство парапета позволяет спрятать выведенные на крышу дымари, вентиляционные шахты, слуховые окна и другие надстройки и делает привлекательнее внешний вид здания. Вместо парапета устраивают легкие металлические ограждения на крышах, что удешевляет строительство и позволяет упростить водоотвод из крыш.

Фронтон — треугольная стенка, обрамленная карнизом, которая закрывает пространство чердака при двускатных крышах. Такую же стенку, но без карниза называют щипцом.

Ниши — несквозные углубления для размещения в них разного оборудования (встроенных шкафов, труб, батарей, отопления и др.).

Обрез — изменение толщины стены, от большей к меньшей, по вертикали, выполненное в виде уступа с внутренней стороны.

Раскреповка — уступы, образованные в плане изменением толщины стен по их длине.

Пилястры — вертикальные утолщения (выступы) стен прямоугольного пересечения, которые служат для усиления стен и повышение их устойчивости.

Полуколонны — вертикальные выступы в стене полукруглого сечения.

Пилястры и полуколонны располагают в плане здания с заданным шагом (расстоянием), которое создает определенный ритм в интерьере помещения или экстерьере здания.

Перемычки — конструкции, которые перекрывают проемы в стенах (оконные и дверные) и поддерживает расположенную выше часть стены.

Контрфорс — утолщение в стене с наклонной передней гранью, которое устраивают для повышения устойчивости стен от влияния на нее горизонтальных усилий (от ферм, арок и др.).

Гнезда — малые сквозные и несквозные отверстия в стене, которые устраивают для прокладки труб, концов закладок конструкций и их обзора

Основные архитектурно-конструктивные элементы стен приведены на рис 3.

Источник

Энергоэффективный дом

Архитектурно-конструктивные элементы стен

Стены могут иметь следующие архитектурно-конструктивные элементы: цоколь, простенки, проемы, карниз, парапет и др. Поверхность стены имеет вертикальные и горизонтальные членения, которые являются ее основными элементами (рис. 5.2).

Горизонтальные членения образуются устройством цоколя, карнизов, поясков; вертикальные — с помощью пилястр и раскреповок. Кроме того, поверхность стены имеет проемы (оконные и дверные) и простенки (участки между проемами).

Рис. 5.2. Архитектурно-конструктивные компоненты стен: 1 — цоколь; 2 — оконный проем; 3 — дверной проем; 4 — перемычки; 5 — простенок рядовой; 6 — то же, угловой; 7 — карниз венчающий; 8 — то же, промежуточный; 9 — поясок; 10 — сандрик; 11 — парапет; 12 — фронтон; 13 — ниша; 14 — пилястра; 15 — контрфорс; 16 — обрез; 17 — раскреповка

1. Цоколь и проем

Цоколь — нижняя часть стены, расположенная непосредственно над фундаментом. Верхняя граница цоколя называется кордоном. Кордон всегда делается строго горизонтально, так как при этом цоколь зрительно воспринимается как постамент, на котором возведено здание. Цоколь защищает здание от влияния осадков и случайных механических повреждений, поэтому его выполняют из прочных долговечных материалов.

Цоколи устраивают кирпичные, облицованные отборным, хорошо обожженным кирпичом с расшивкой швов; оштукатуренные цементным раствором (нередко с добавкой в виде гранитной крошки); облицованные плитами из прочных искусственных или природных материалов; из бетонных фундаментных блоков (рис. 5.3).

Рис. 5.3. Цоколи кирпичных стен: а — облицованный отборным кирпичом; б — из бетонных блоков; в — облицованный тесаными плитами из естественного камня: 1 — лицевой кирпич; 2 — гидроизоляционный слой; 3 — пол первого этажа; 4 — бетонная подготовка; 5 — уплотненный грунт; 6 — кордон из железобетонных брусков; 7 — стена подвала из бетонных блоков; 8 — кордонный камень; 9 — осадочный зазор; 10 — каменные плиты

Проемы — отверстия в стенах для окон и дверей. Перемычки — конструкции, перекрывающие проем сверху. Простенки — участки стены, расположенные между проемами.

2. Карниз и парапет

Карниз — горизонтальный выступ стены. Карниз, расположенный по верху наружной поверхности стены, называют венчающим или главным. Размер выступа карниза за поверхность стены называют выносом карниза или карнизным свесом. Кроме верхнего карниза в архитектуре Возрождения и классицизма устраивали промежуточные карнизы меньшим выносом; располага ли их обычно в уровне междуэтажных перекрытий или над оконными проемами.

Малые промежуточные карнизы называют поясками. Иногда устраивали отдельные карнизы над проемами (окон или дверей). Такие карнизы называют сандриками. Контрфорсы — вертикальные выступы стен с наклонной внешней гранью (для увеличения устойчивости стен).

Парапет — невысокая стенка, ограждающая крышу. В массовом строительстве в целях экономии парапеты заменяют легкими металлическими ограждениями. Раскреповкой называют утолщение части стены, образующее вертикальный выступ. Пилястры — вертикальные узкие выступы стен (для придания устойчивости стенам большой высоты и протяженности). Ниша — углубление в стене для приборов отопления или других целей.

Источник

Архитектурно-конструктивные элементы стен

Все здания, несмотря на их отличие по техническому решению, состоят из отдельных конструктивных частей. Стены – одна из них. Предлагаю рассмотреть архитектурно-конструктивные элементы стен, познакомиться с их названием и назначением.

Проектируя здания, исходят и из эстетических соображений, придавая фасаду вид с привлекательными пропорциями наружных элементов стен здания.
Для исключения монолитности (однотипности) условно разбивают поверхности по вертикали ( пилястры, например, раскреповки) и горизонтали ( цоколя, карнизы).

Основные элементы стен

Цоколь

Нижняя часть здания (стенок), находящаяся на фундаменте, несколько выступающая за плоскость фасада, именуется цоколем. Он соединяет фундамент со стенами.

Верх цоколя (кордон) устраивается горизонтально, поэтому строение с высоким цоколем (50-60см) воспринимается архитектурно законченным, возвышающимся, как на пьедестале. Кроме архитектурно-конструктивной выразительности, цоколь защищает постройку от проникновения атмосферных осадков.

Между фундаментом и цоколем устраивается гидроизоляция, чтобы предотвратить попадание влаги в кладку. В отдельных случаях, когда материал стенок и цоколя разный, то гидроизоляционный слой предусматривают и поверх цоколя.

Для не сейсмических районов — это рулонная гидроизоляция ( рубероид, современные рулонные материалы). Для сейсмической зоны — это гидроизоляция из цементного раствора М – 100, 150, толщиной 30мм.

Цоколь выступает важным архитектурно-конструктивным элементом, образуя основание строения, он придает ему не только зрительную, но и конструктивно большую устойчивость. Отделать его нужно прочными водоустойчивыми и морозоустойчивыми материалами.

Архитектурно-конструктивные элементы стен придают строению пропорциональность форм и размеров, улучшают зрительное восприятие строения в целом.

Проемы

Проемами называются крупные отверстия, оставленные при возведении стен для оконных, дверных блоков, печей. Расстояние между проемами именуют простенками.
Виды простенков:

Верхняя, боковые области, окружающие проем, называются откосами (притолок). В кирпичных наружных стенах кладка в проемах устраивается с выступами в четверть кирпича (со стороны улицы).

Перемычки

Конструкция, перекрывающая дверные, оконные, арочные проемы, называется перемычкой. Перемычки поддерживают расположенные выше стенки, перекрытия. Они должны опираться на стеновую кладку.
По несущей способности перемычки подразделяются :

Более распространены в строительстве сборные железобетонные изделия, размеры которых принимают в зависимости от нагрузки, размеров перекрываемого пространства, толщины стен, на которую она будет опираться. Монолитные перемычки по стоимости и трудоемкости нецелесообразны, но возможны.
Глубина заделки составляет:

Они монтируются на слой раствора толщиной не более 15мм. Перемычка по геометрической форме может быть брусковой, плитной, фасадной и балочной. Если они перекрывают не типовой размер по ширине, то ее изготавливают по индивидуально размещенному заказу.

Архитектурно-конструктивные элементы стен – в частности перемычки могут устраиваться и кирпичного типа при условии, что ширина перекрываемого пространства не более 2 метров, при небольшой нагрузке от выше уложенного материала стенового материала, в не сейсмических районах, при отсутствии вибрации. Их применяют только в не несущих стенах.

Кирпичные перемычки в зависимости от методики кладки бывают:

Карнизы

Карнизы – это горизонтальные выступающие части стены. Главный или венчающий – это верхний карниз. Он рассматривается как один из основных элементов наружных стен, завершая архитектурно-конструктивный ансамбль строения. По функциональности служит для отведения осадков с крыши.

Архитектурно-конструктивные элементы стен — карнизы проектируются с учетом размеров постройки, этажности, принадлежности и гармонии с основной застройкой вокруг.

Монтируются, как правило, железобетонные сборные элементы, которые крепятся анкерами. Если предусмотрен небольшой вылет карниза, то его выполняют из кирпича, путем напуска кладки (полнотелый кирпич).

Карнизы над проемами (оконными, дверными) именуют сандриками. Плоскость фасадов можно разделить дополнительными, промежуточными карнизами простой формы — поясками.

Деформационные швы в стенах здания

При большой длине здания оно может не одинаково реагировать своими частями на внешнее воздействие. Это температурные перепады, неравномерная осадка, сейсмические колебания, что чревато появлением трещин, понижающих несущую способность строения.

Температурные швы разделяют строение на отдельные части от фундамента до крыши. Ширина их рассчитывается исходя из температуры зимнего периода, марки растворов, стенового материала. Например, чем ниже температура зимой, тем чаще устраиваются швы.

Осадочные швы выполняют там, где ожидается неравномерность осадки. На границе разных по структуре грунтов, на стыке построек с разной этажностью, прочих подобных вариантах. Здесь разрезка производится от низа фундамента.

Антисейсмические швы предусматривают в зонах повышенной сейсмичности по принципу, что каждый отдельно стоящий отсек должен быть устойчив к подземным толчкам.

Вентиляционные каналы

Во внутренних стенах отапливаемых зданий устраиваются дымовые и вентиляционные каналы. Они выкладываются из кирпича, могут быть железобетонными(вентиляционные). Их проектируют для воздухообмена в помещениях с повышенной влажностью, с присутствием продуктов горения, интоксикации, прочих подобных моментах.

Из каждого помещения предусмотрен по нормам отдельный вытяжной канал. Каналы не должны сообщаться между собой, а вытяжка происходит на улицу через вентиляционные оголовки на крыше.

Лоджия, балкон, эркер

Это тоже архитектурно-конструктивные элементы стен, обеспечивающие дополнительную полезную площадь и эксплуатационные удобства. Они служат для хозяйственных нужд, их можно присоединить к помещению, где они находятся.

Балкон – это консольная плита из железобетона, заанкереная в наружную стену. Ограждается перилами, балконы застекляются и отделываются изнутри, чтобы исключить доступ осадков, а могут оставаться открытыми.
Некоторые владельцы вторых этажей не имеющие балкон, сами устраивают их, опирая на стойки, но на это нужно специальное разрешение и проект с расчетом нагрузок на опорные части.

Лоджия ограждена с боковых сторон стенами, а сверху перекрытием. Стены опираются на фундамент, выполненный специально для ограждающих стенок лоджии. Она по несущей способности превосходит балкон. Ее также можно застеклить и сделать отличное подсобное помещение.

Эркер выступает за плоскость стены, увеличивая внутреннее пространство изнутри. Он остеклен и соединен с внутренним помещением. Это характерно в особенности в домах старой постройки с архитектурно-конструктивными наружными формами. По форме в плане он может быть разной конфигурации в зависимости от архитектурно-конструктивного решения.

Парапет

Наружные стены довольно часто завершаются парапетом, который является продолжением кладки и возвышается над крышей. Он предназначен для ограждения крыши, по архитектурно-конструктивному решению представляет собой прямоугольную стенку высотой равной 0,7 – 1метр. Парапет, кроме того, служит архитектурной деталью, украшающей здание.

Прочее описание элементов стен

Существуют и другие более мелкие архитектурно-конструктивные элементы стен. К ним относятся:

Фронтон – стенка, закрывающая чердачное помещение на двухскатной крыше с торца, обрамленная выступающими за плоскость карнизами.

Щипец тот же фронтон, только без карниза в нижней части у основания.

Ниши – глухое углубление в стенах. В них утапливают радиаторы отопления, устраивают встроенные шкафы, сантехническую разводку, прочее.

Гнезда – небольшие отверстия или углубления, предназначенные для прокладки в гильзах трубопроводов, заделки концов конструкций, прочего.

Пилястры – узкие вертикально расположенные выступы стенок, служат для местного их усиления при большой длине или высоте, с прямоугольным сечением в плане. Они могут иметь фундамент, базис, капитель, чем зрительно напоминают колонны.

Подобные выступы полукруглого сечения именуются полуколоннами. Пилястры, полуколонны придают зданию эстетическую торжественность, монументальность.

Контрфорсы – конструкции, повышающие устойчивость стен, представляющие собой выступы из них, имеющие наклонное наружное ребро. Эта конструкция придает дополнительную жесткость, прочность при восприятии горизонтальных нагрузок.

Стены иногда выполняются с уступами по высоте кладки, которые именуются обрезами. Уступы на плоскости фасадов по его длине называют раскреповка.

Все архитектурно-конструктивные элементы стен имеют свое функциональное назначение, а также придают зданию архитектурную красоту, выразительность, индивидуальность.

Источник

Архитектурно-конструктивные элементы стен

Поверхность стены имеет вертикальные и горизонтальные членения, которые являются ее основными элементами. Горизонтальные членения образуются с помощью устройства цоколя, карнизов и поясков, вертикальные – с помощью пилястр (утолщений стен) или раскреповок в плане. Поверхность стены имеет проемы (оконные и дверные) и простенки (участки стены между проемами).

Цоколем называется нижняя часть стены, расположенная непосредственно над фундаментом. Верхняя граница цоколя называется кордоном; он всегда делается строго горизонтальным. Это имеет важное архитектурное значение, так как цоколь зрительно воспринимается как основание (постамент), на котором возведено здание. Цоколь как бы защищает здание от влияния осадков и случайных механических повреждений, поскольку он наиболее часто подвергается их воздействию. Его выполняют из прочных долговечных материалов, стойких против атмосферных воздействий. Верх цоколя находится обычно на уровне пола первого этажа.

Применение силикатного, пустотелого и легкого кирпича, а также легкобетонных камней для устройства цоколя допускается только выше горизонтального гидроизоляционного слоя при условии облицовки на высоту не менее 500-600 мм прочными влаго- и морозостойкими материалами (рис.5.5).

Рис.5.5 – Типы конструкций цоколей:

а – облицованный кирпичом; б – облицованный каменными блоками; в – то же, плитами; г – оштукатуренный; д – из бетонных блоков вподрезку; е – из железобетонных панелей вподрезку; 1 – фундамент; 2 – отмостка; 3 – обожженный кирпич; 4 – стена; 5 – гидроизоляция; 6 – конструкция пола первого этажа; 7 – цокольные каменные блоки; 8 – бортовой цокольный камень; 9 – облицовочные плиты; 10 – штукатурка; 11 – кровельная сталь; 12 – бетонный блок; 13 – панель фундаментной стены

Цоколи зданий устраивают из бетонных фундаментных блоков; кирпичные с расшивкой швов, или оштукатуренные цементным раствором (нередко применяют добавку в виде гранитной крошки); облицованные природным камнем или плитами из искусственных или природных материалов.

Карнизами называют горизонтальные профилированные выступы стены, предназначенные для отвода попадающих на ограждающие конструкции здания вод. Карниз, расположенный по верху стены, называется венчающим (или главным). Венчающий карниз придает зданию законченный вид. Формы и конструкции главных карнизов зависят от архитектурно-конструктивного решения здания, его размеров. В массовом строительстве чаще всего применяют сборные железобетонные карнизы (рис.5.6, а) из консольных плит, укрепляемых в кладке болтами.

При небольших выступах карниза за поверхность стены (до 30 см) его устраивают путем постепенного выпуска нескольких рядов кирпичей по 5-6 см каждый ряд (рис.5.6, б). Промежуточные карнизы, имеющие меньший вынос, устраивают обычно на уровне междуэтажных перекрытий, а иногда под оконными и дверными проемами. В последнем случае они имеют еще меньший вынос и называются поясками. Иногда устраивают отдельные карнизы над проемами окон и дверей – сандрики, которые обычно делают из сборных блоков заводского изготовления.

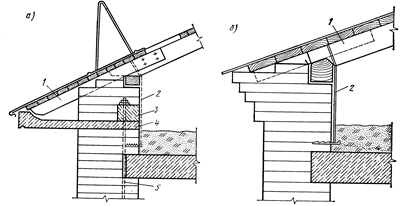

Рис.5.6 – Конструкции карнизов:

1 – кобылка; 2 – скрутка; 3 – анкерная балка; 4 – карнизная плита; 5 – анкер

Если стена здания выводится несколько выше венчающего карниза, то эту часть стены называют парапетом. Парапет имеет высоту 0,5-1,0 м и может ограждать крышу по всему периметру или по двум или трем сторонам. Устройство парапета позволяет скрыть выводимые на крышу дымовые трубы, вентиляционные шахты, слуховые окна и другие надстройки и делает более привлекательным внешний вид здания. Вместо парапета устраивают легкие металлические ограждения на крышах, что ведет к удешевлению строительства и позволяет упростить водоотвод с крыш.

Треугольная стенка, закрывающая пространство чердака при двухскатных крышах и обрамленная карнизом, называется фронтоном. Такую же стенку, но без карниза называют щипцом.

Нередко в стенах устраивают несквозные углубления для размещения в них различного оборудования (встроенных шкафов, труб, батарей отопления и др.), которые называются нишами.

Если стена по вертикали имеет различную толщину (например, в многоэтажных кирпичных зданиях), то этот переход от большей к меньшей толщине выполняют в виде уступа с внутренней стороны и называют обрезом. Уступы, образуемые изменением толщины стен по их длине (в плане), имеют название раскреповок.

Вертикальные утолщения (выступы) стен, прямоугольного сечения, служащие для усиления стен и повышения их устойчивости, называются пилястрами, а выступы полукруглого сечения – полуколоннами. Пилястры и полуколонны располагают в плане здания с заданным шагом (расстоянием), что создает определенный ритм в интерьере помещения.

Для повышения устойчивости стен от воздействия горизонтальных усилий на стену (от ферм, арок и др.) устраивают утолщения стены с наклонной передней гранью. Этот выступ в стене называют контрфорсом.

Для прокладки труб, заделок концов конструкций и их осмотра в стенах устраивают гнезда. Это малые сквозные и несквозные отверстия в стенах.

Конструкция, перекрывающая проемы в стенах (оконные и дверные) и поддерживающая вышерасположенную часть стены, называется перемычкой. Перемычки кроме собственной массы и массы вышерасположенной стены воспринимают и передают на нижерасположенные элементы стен (простенки) нагрузки от элементов перекрытия и других конструкций. Ненесущие перемычки воспринимают нагрузку только от собственной массы и кладки вышерасположенной стены.

По материалу и способу устройства перемычки делятся на железобетонные (из брусков и балок), армокирпичные и армокаменные, клинчатые плоские и арочные перемычки из материала стены. Сборные железобетонные перемычки (рис.5.7) имеют маркировку из букв и цифр. Так, ненесущие перемычки маркируются: брусковые – буквой Б, плитные – буквами БП. Цифры обозначают длину перемычки в дециметрах. Брусковые перемычки имеют ширину 120 и высоту 65 мм при длине до 2,0 м и высоту 140 мм при длине до 3,0 м. Несущие перемычки (БУ) имеют высоту 220 и 300 мм и ширину 120 и 250 мм при длине от 1,4 до 3,2 м. Брусковые перемычки заделывают концами в стену не менее чем на 120мм, а несущие – на 250 мм.

Рядовые перемычки применяют для проемов шириной до 2 м. Для их устройства под нижний ряд кирпича или стеновых мелких блоков по опалубке прокладывают арматуру из круглой стали диаметром 6 мм или полосовой прокатной стали с запуском концов стержней в кладку простенков на 250 мм и заливают цементно-песчаным раствором слоем толщиной 20-30 мм. Если для перекрытия проемов в стене применены рядовые перемычки, то опирание на стены балок или плит перекрытий (покрытий) можно допускать не менее чем на пять

Рис.5.7 – Сборные железобетонные перемычки: а, б – брусковые (тип Б); в – плитные (тип БП); г – балочные (тип БУ)

рядов сплошной кладки или три ряда камней, уложенных на растворе марки не менее 25.

Армокирпичные и армокаменные перемычки устраивают при проемах шириной более 2 м или при значительных нагрузках. Они отличаются от рядовых тем, что в вертикальные продольные швы кладки над проемами закладывают каркасы из арматурной стали, включающие в работу по восприятию нагрузки всю полосу кладки.

Арочные перемычки (рис.5.8, а) в настоящее время применяют в основном при возведении зданий по индивидуальным проектам. Это связано со значительной трудоемкостью их устройства, необходимостью выдержки в опалубке и дополнительным расходом лесоматериалов. Кладку камней в перемычках ведут на ребро, наклонными рядами с устройством между ними клинообразных швов. Число рядов принимают нечетное: средний ряд называется замком, так как при его разрушении арка теряет прочность. Плоскости соприкосновения арки с опорами называют пятами.

Устройство клинчатых плоских перемычек аналогично арочным (рис.5.8, б).

Рис.5.8 – Арочная и плоская клинчатая перемычки: 1 – замковый камень; 2 – пята перемычки

Возрастающие требования к качеству и красоте являются стимулом для строителей повышать разнообразие материалов.

Появился облицовочный кирпич и облицовочная плитка главным образом для отделки стен, парапетов, цоколей, каминов, бассейнов, элементов интерьера и т.п.

В настоящее время появился новый материал – сайдинг для облицовки не только нового здания, но и обновления и утепления старого, придавая им при этом элегантный европейский внешний вид.

Предлагаются три типа сайдинга:

В отличие от традиционной вагонки сайдинг прост в эксплуатации. Он не теряет цвет, не отслаивается и является влагостойким материалом. Сайдинг не подвержен трещинам, не коробится, устойчив к температурным перепадам и атмосферным воздействиям.

Применяются также системы облицовки стен следующими видами панелей: Касетти, Либерта, Раннила и Фасетти.

Касетти закрепляется к каркасу здания, ее поверхность является внутренней поверхностью стены. Материал кассети оцинкован и имеет полимерное покрытие, толщина листа 0,9-1,5 мм. В кассету удобно вложить теплоизоляционный материал. Длина кассеты до 6 м, ширина – 600, толщина – 100-200 мм.

Либерта – это фасадный элемент с заданными размерами, изготавливаемый на автоматической линии. Кассеты Либерта бывают трех типов с различными способами крепления. Их поставляют с разными покрытиями и в различных цветовых тонах.

Раннила – огнестойкая облегченная панель, предназначенная для облицовки фасадов и внутренних стен. Панели с разными полимерными покрытиями и в различных цветовых тонах поставляются длиной до 12 м, стандартной шириной 1200 мм и толщиной материала 0,6 мм.

Фасетти – облицовочная плита наружного фасада. Ширина плиты – до 300 мм, длина – до 6 м. Толщина материала 0,8-1,2 мм. Плиты могут иметь разные полимерные покрытия.
