Как параметры электросети влияют на степень поражения человека электротоком
Факторы, влияющие на степень поражения человека электрическим током
Характер и последствия воздействия на человека электрического тока зависят от следующих факторов:
· величины напряжения и тока;
· электрического сопротивления тела человека;
· продолжительности воздействия электрического тока;
· пути тока через тело человека;
· рода и частоты электрического тока;
· индивидуальных особенностей человека;
· условий внешней среды.
Основными факторами, определяющими исход поражения человека электрическим током, являются сила тока и путь его прохождения. Величина тока, в свою очередь, зависит от приложенного напряжения и сопротивления тела человека. В зависимости от силы электрический ток может оказывать различное воздействие на организм человека.
Для характеристики воздействия электрического тока на человека установлены три критерия:
Ощутимый ток вызывает при прохождении через тело человека ощутимые раздражения. Они появляются при силе переменного тока 0,6–1,5 мА с частотой 50 Гц и постоянного тока – 5–7 мА. Эти величины являются пороговыми ощутимыми токами, т.е. наименьшими значениями, с которых начинается область ощутимых токов.
Неотпускающий ток вызывает при прохождении через тело человека непреодолимые судорожные сокращения мышц руки, в которой зажат проводник. Пороговыми неотпускающими токами являются 10–15 мА для переменного (50 Гц) и 50–60 мА – для постоянного тока. Эти токи вызывают едва переносимые боли во всей руке. Во многих случаях руку невозможно оторвать от электрода.
Ток больше 5 А, как правило, фибрилляцию сердца не вызывает. При таких токах немедленно наступает остановка сердца (минуя состояние фибрилляции), а также паралич дыхания. Если действие тока кратковременное (до 1–2 с) и не вызывает повреждения сердца (в результате нагрева, ожога и т. п.), то после отключения тока сердце самостоятельно возобновляет нормальную деятельность, но дыхание при этом не восстанавливается и требуется немедленная помощь потерпевшему в виде искусственного дыхания.
Принято считать, что электрический ток величиной 100 мА и выше является смертельным.
Тело человека является проводником электрического тока, правда, неоднородным по электрическому сопротивлению. Наибольшее сопротивление электрическому току оказывает кожа, поэтому сопротивление тела человека определяется главным образом сопротивлением кожи.
Сопротивление тела человека при сухой, чистой и неповрежденной коже (измеренное при напряжении 15–20 В) колеблется от 3 до 100 кОм и более, а сопротивление внутренних слоев тела составляет всего 300–500 Ом.
В качестве расчетной величины при переменном токе промышленной частоты применяют активное сопротивление тела человека, равное 1000 Ом.
В реальных условиях сопротивление тела человека не является постоянной величиной и зависит от множества факторов – состояния кожного покрова (наличие ссадин, порезов, царапин, пота и т.д.; загрязненности различными веществами, снижающими или повышающими сопротивление кожи; места касания и др.), состояния окружающей среды, параметров электрической цепи, продолжительности воздействия, рода и частоты тока, площади контакта, величины напряжения и силы тока.
На сопротивление тела человека оказывает влияние не только площадь контакта, но и место касания, так как у одного и того же человека сопротивление кожи неодинаково на разных участках тела. Например, кожа ладоней и подошв имеет сопротивление, во много раз превышающее сопротивление других участков тела. В то же время наименьшим сопротивлением обладает кожа лица, шеи, подмышечной впадины, тыльной стороны кисти и т.д. При увеличении тока и времени его прохождения сопротивление тела человека падает, потому что вследствие местного нагрева кожи расширяются сосуды, усиливается кровоснабжение этого участка и потовыделение.
Продолжительность протекания электрического тока через тело человека играет существенную роль в исходе поражения: чем больше время действия, тем больше вероятность тяжелого или смертельного исхода.
Путь прохождения тока через тело человека играет самую существенную роль в исходе поражения, так как он может пройти через жизненно важные органы: сердце, легкие, головной мозг и др. Влияние пути тока на исход поражения определяется сопротивлением кожи на различных участках тела.
Шаговым напряжением (напряжением шага) принято называть напряжение между двумя точками цепи тока, находящимися одна от другой на расстоянии шага (0,8 м) и на которых одновременно стоит человек (ГОСТ 12.1 1.009).
Наибольший электрический потенциал будет в месте соприкосновения проводника с землей. По мере удаления от этого места потенциал поверхности грунта уменьшается, так как сечение проводника (почвы) увеличивается пропорционально квадрату радиуса и на расстоянии, примерно равном 20 м, может быть принято равным нулю.
Поражение при шаговом напряжении усугубляется тем, что из-за судорожных сокращений мышц ног человек может упасть, после чего цепь замыкается на теле через жизненно важные органы. Вместе с тем, рост человека больше длины его шага, и это обусловливает большую разность потенциалов, приложенных к его телу.
Напряжением прикосновения принято называть напряжение между двумя точками цепи тока, которых одновременно касается человек (ГОСТ 12.1.009).
Потенциал руки φР равен потенциалу корпуса установки, а потенциал ноги φН равен потенциалу земли, который зависит от удаленности человека от точки стекания тока в землю. В случае если корпус установки, оказавшейся под напряжением, изолирован от земли или человек находится на расстоянии более 20 м от точки стекания тока с корпуса в землю, то потенциал земли нулевой и напряжение прикосновения фактически равно потенциалу корпуса.
В случае если человек находится в зоне растекания тока, то чем дальше человек находится от точки стекания тока в землю, тем меньше потенциал земли и, следовательно, больше напряжение прикосновения, под которым находится человек.
В случае если человек стоит рядом с точкой стекания тока, потенциал земли (потенциал ног) практически равен потенциалу корпуса (потенциалу руки), и напряжение равно нулю, ᴛ.ᴇ. человек находится в безопасности.
Предельно допустимые уровни напряжений прикосновения установлены ГОСТ 12.1.038 для путей тока от одной руки к другой и от руки к ногам.
Опасность такого поражения оценивается значением тока, проходящего через тело человека (напряжением прикосновения), и зависит от ряда факторов:
— схемы замыкания цепи тока через тело человека,
— режима ее нейтрали (т. е. заземлена или изолирована нейтраль),
— степени изоляции токоведущих частей от земли,
—от значения емкости токоведущих частей относительно земли и т. п.
Кроме того существует опасность поражения током при попадании под«шаговое напряжение» – это напряжение возникающее при обрыве и падении провода на землю действующей линии электропередач 0,4 кВ и выше. Путь протекания тока не прекращается, если линия электропередач не была отключена. Земля является проводником электрического тока и становится как бы продолжением провода электропередачи. Любая точка на поверхности земли, находящаяся в точке растекания получает определенный потенциал, который уменьшается по мере удаления от точки соприкосновения провода с землей. Попадание под действие электрического тока происходит в момент, когда ноги человека касаются двух точек земли, имеющих разные электрические потенциалы. Поэтому шаговое напряжение – это разница потенциалов между двумя точками соприкосновения с землей, чем шире шаг – тем больше разница потенциалов и тем вероятнее поражение электрическим током.Шаговое напряжение зависит от удельного сопротивления грунта и силы протекающего через него тока.
Факторы, влияющие на степень поражения электрическим током
Характер воздействия электрического тока на человека и тяжесть поражения пострадавшего зависит от многих факторов.
К данным факторам относятся: сила, длительность воздействия тока, его род (постоянный, переменный), пути прохождения, а также факторы окружающей среды и др.
Сила тока и длительность воздействия. Увеличение силы тока приводит к качественным изменениям воздействия его на организм человека. С увеличением силы тока четко проявляются три качественно отличные ответные реакции организма: ощущение, судорожное сокращение мышц (неотпускание для переменного и болевой эффект для постоянного тока) и фибрилляция сердца. Электрические токи, вызывающиесоответствующую ответную реакцию организма человека, получили названия ощутимых, неотпускающих и фибрилляционных, а их минимальные значения принято называть пороговыми.
Экспериментальные исследования показали, что человек ощущает воздействие переменного тока промышленной частоты силой 0,6—1,5 мА и постоянного тока силой 5—7 мА. Эти токи не представляют серьезной опасности для организма человека, а так как при их воздействии возможно самостоятельное освобождение человека, то допустимо их длительное протекание через тело человека.
В тех случаях, когда поражающее действие переменного тока становится настолько сильным, что человек не в состоянии освободиться от контакта, возникает возможность длительного протекания тока через тело человека. Такие токи получили название неотпускающих, длительное воздействие их может привести к затруднению и нарушению дыхания. Численные значения силы неотпускающего тока не одинаковы для различных людей и находятся в пределах от 6 до 20 мА. Воздействие постоянного тока не приводит к неотпускающему эффекту, а вызывает сильные болевые ощущения, которые у различных людей наступают при силе тока 15—80 мА.
При протекании тока в несколько десятых долей ампера возникает опасность нарушения работы сердца. Может возникнуть фибрилляция сердца, т. е. беспорядочные, некоординированные сокращения волокон сердечной мышцы. При этом сердце не в состоянии осуществлять кровообращение. Фибрилляция длится, как правило, несколько минут, после чего следует полная остановка сердца. Процесс фибрилляции сердца необратим, и ток, вызвавший его, является смертельным. Как показывают экспериментальные исследования, проводимые на животных, пороговые фибрилляционные токи зависят от массы организма, длительности протекания тока и его пути.
Электрический ток оказывает на организм человека термическое, электролитическое и биологическое действие.
Термическое действие тока проявляется в ожогах отдельных участков тела, а также в нагреве до высоких температур других органов.
Электролитическое действие тока проявляется в разложении органических жидкостей, вызывая значительные нарушения их физико-химического состава.
Биологическое действие тока проявляется в раздражении и возбуждении живых тканей организма, а также в нарушении внутренних биоэлектрических процессов.
Широкое применение электрической энергии привело к тому, что практически все взрослое население, да и невзрослое тоже, в своей жизни каждодневно соприкасается с различными электроустановками. Как и все машины и механизмы, электроустановки при их неисправности или неправильной эксплуатации могут являться источником травматизма. Чтобы уменьшить опасность поражения человека электрическим током, нужно знать правила безопасной эксплуатации электроустановок и технику безопасности проведения работ на них.

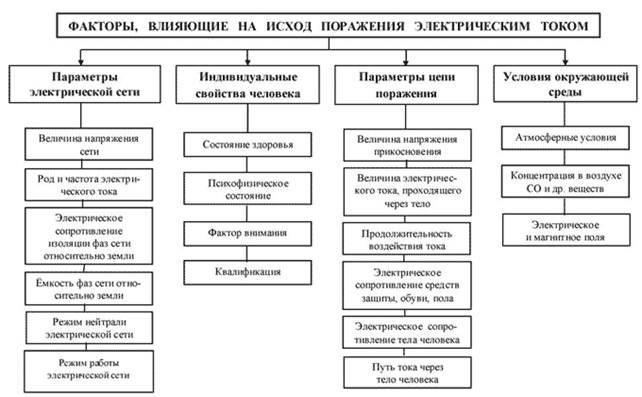

Рис. 2. Факторы,влияющие на исход поражения электрическим током
Электрический ток, проходя через тело человека, оказывает тепловое, химическое и биологическое воздействия. Тепловое действие проявляется в виде ожогов участков кожи тела, перегрева различных органов, а также возникающих в результате перегрева разрывов кровеносных сосудов и нервных волокон. Химическое действие ведет к электролизу крови и других содержащихся в организме растворов, что приводит к изменению их физико-химических составов, а значит, и к нарушению нормального функционирования организма. Биологическое действие электрического тока проявляется в опасном возбуждении живых клеток и тканей организма. В результате такого возбуждения они могут погибнуть.
мышцы тела начинают судорожно сокращаться. При этом в зависимости от величины тока и времени его действия человек может находиться в сознании или без сознания, но при нормальной работе сердца и дыхания. В более тяжелых случаях потеря сознания сопровождается нарушением работы сердечно-сосудистой системы, что ведет даже к смертельному исходу. В результате электрического удара возможен паралич важнейших органов (сердца, мозга и пр.).
Непосредственными причинами смерти человека, пораженного электрическим током, является прекращение работы сердца, остановка дыхания вследствие паралича мышц грудной клетки и так называемый электрический шок.
Прекращение работы сердца возможно в результате непосредственного действия электрического тока на сердечную мышцу или рефлекторно из-за паралича нервной системы. При этом может наблюдаться полная остановка работы сердца или так называемая фибрилляция, при которой волокна сердечной мышцы приходят в состояние быстрых хаотических сокращений.
Если оказана необходимая врачебная помощь, то шоковое состояние может быть снято без дальнейших последствий для человека. Основным фактором, определяющим величину сопротивления тела человека, является кожа, ее роговой верхний слой, в котором нет кровеносных сосудов. Этот слой обладает очень большим удельным сопротивлением, и его можно рассматривать как диэлектрик. Внутренние слои кожи, имеющие кровеносные сосуды, железы и нервные окончания, обладают сравнительно небольшим удельным сопротивлением. Внутреннее сопротивление тела человека является величиной переменной, зависящей от состояния кожи (толщины, влажности) и окружающей среды (влажности, температуры и т. д.). При повреждении рогового слоя кожи (ссадина, царапина и пр.) резко снижается величина электрического сопротивления тела человека и, следовательно, увеличивается проходящий через тело ток. При повышении напряжения, приложенного к телу человека, возможен пробой рогового слоя, отчего сопротивление тела резко понижается, а величина поражающего тока возрастает.
Обычно человек начинает ощущать раздражающее действие переменного тока промышленной частоты при величине тока 1—1,5 мА и постоянного тока 5—7 мА. Эти токи называются пороговыми ощутимыми токами. Они не представляют серьезной опасности, и при таком токе человек может самостоятельно освободиться от воздействия. При переменных токах 5—10 мА раздражающее действие тока становится более сильным, появляется боль в мышцах, сопровождаемая судорожным их сокращением. При токах 10—15 мА
боль становится трудно переносимой, а судороги мышц рук или ног становятся такими сильными, что человек не в состоянии самостоятельно освободиться от действия тока. Переменные токи 10—15 мА и выше и постоянные токи 50—80 мА и выше называются неотпускающими токами, а наименьшая их величина 10—15 мА при напряжении промышленной частоты 50 Гц и 50—80 мА при постоянном напряжении источника называется пороговым неотпускающим током.
Поражение током может возникнуть при прикосновении к нетоковедущим частям электроустановки, которые оказываются под напряжением при пробое изоляции. В этом случае потенциал нетоковедущей части оказывается равным потенциалу той точки электрической цепи, в которой произошло нарушение изоляции. Опасность поражения усугубляется тем, что прикосновение к нетоковедущим частям в условиях эксплуатации является нормальной рабочей операцией, поэтому поражение всегда является неожиданным. В отношении поражения людей электрическим током в «Правилах устройства электроустановок» различают:
Помещения с повышенной опасностью, которые характеризуются наличием в них одного из следующих условий, создающих повышенную опасность:
— сырости или проводящей пыли;
— токопроводящих полов (металлических, земляных, железобетонных, кирпичных и т. п.);
— возможности одновременного прикосновения человека к имеющим соединение с землей металлоконструкциям зданий, технологическим аппаратам, механизмам и т. п., с одной стороны, и к металлическим корпусам электрооборудования — с другой.
Особо опасные помещения, которые характеризуются наличием одного из следующих условий, создающих особую опасность:
— химически активной среды;
— одновременного наличия двух или более условий повышенной опасности.
Помещения без повышенной опасности, в которых отсутствуют условия, создающие повышенную опасность и особую опасность.
Влияние параметров электрической цепи на исход поражения. Причины смерти от действия электрического тока и причины поражения.
1. Действие электрического тока на организм человека
Человек попадает под действие электрического тока в следующих случаях:
· при прикосновении к токоведущим частям электроустановки;
· при приближении на недопустимо близкое расстояние к неизолированным токоносителям;
· при возникновении в электроустановках аварийного режима;
· при несоответствии параметров электроустановки требованиям нормативных документов;
· при наличии шагового напряжения.
Опасность воздействия электрического тока на человека велика еще и потому, что он незаметен для глаза, не слышим, не чувствуется на расстоянии, не имеет запаха, а воспринимается лишь в момент соприкосновения с незащищенными токонесущими проводами или деталями электроустановок и их корпусами, которые по каким-либо причинам попали под напряжение.
Действие электрического тока на человека носит многообразный характер. Проходя через организм человека, электрический ток вызывает термическое, электролитическое, биологическое и механическое действие. Это многообразие действий электрического тока может привести к двум видам поражения: электрическим травмам и электрическим ударам.
Электрические травмы представляют собой четко выраженные местные повреждения тканей организма, вызванные воздействием электрического тока или электрической дуги. В большинстве случаев электротравмы излечиваются, но иногда, при тяжелых ожогах, травмы могут привести к гибели человека.
Различают следующие электрические травмы: электрические ожоги, электрические знаки, металлизация кожи, электроофтальмия и механические повреждения.
Причинами смерти в результате поражения электрическим током могут быть: прекращение работы сердца, прекращение дыхания и электрический шок.
Прекращение работы сердца, как следствие воздействия тока на мышцу сердца, наиболее опасно. Прекращение дыхания может быть вызвано прямым или рефлекторным воздействием тока на мышцы грудной клетки, участвующие в процессе дыхания. Электрический шок – своеобразная тяжелая нервно-рефлекторная реакция организма на сильное раздражение электрическим током, сопровождающаяся глубокими расстройствами кровообращения, дыхания, обмена веществ и т.д.
2. Факторы, определяющие опасность поражения электрическим током
Характер и последствия воздействия электрического тока на человека зависит от следующих факторов:
· электрическое сопротивление тела человека;
· величины напряжения и тока;
· продолжительности действия электрического тока;
· пути тока через тело человека;
· рода и частоты электрического тока;
· индивидуальных свойств человека;
· условий внешней среды.
Электрическое сопротивление тела человека. Сила тока проходящего через какой-либо участок тела человека, зависит от подведенного напряжения и электрического сопротивления.
В качестве расчетной величины при переменном токе промышленной частоты принимают сопротивление тела человека, равное 1000 Ом.
В действительных условиях сопротивление тела человека не является постоянной величиной. Оно зависит от ряда факторов, в том числе от состояния кожи, состояния окружающей среды, параметров электрической цепи и т.д.
Величина напряжения и тока. Основным фактором, обуславливающим исход поражения электрическим током, является сила тока, проходящего через тело человека.
Напряжение, приложенное к телу человека, также влияет на исход поражения, но лишь, постольку, поскольку оно определяет значение тока, проходящего через человека.
Ощутимый ток – электрический ток, вызывающий при прохождении через организм ощутимые раздражения.
Неотпускающий ток – электрический ток, вызывающий при прохождении через человека непреодолимых судорожных сокращений мышц руки, в которой зажат проводник. При таком токе человек уже не может самостоятельно разжать руку, в которой зажата токоведущая часть.
Фибрилляционный ток – электрический ток, вызывающий при прохождении через организм фибрилляцию сердца.
Допустимые для человека токи оцениваются по трем критериям электробезопасности:
Первый критерий – ощутимый ток, I=0,6 мА;
Второй критерий – отпускающий ток, I=6 мА;
Третий критерий – нефибрилляционный ток, I=50 мА.
Продолжительность действия электрического тока. Существенное влияние на исход поражения оказывает длительность прохождения тока через тело человека. Продолжительное действие тока приводит к тяжелым, а иногда смертельным поражениям.
При кратковременном воздействии (0,1…0,5 с) ток порядка 100 мА не вызывает фибрилляции сердца. Если увеличить длительность воздействия до 1 с, то этот же ток может привести к смертельному исходу. С уменьшением длительности воздействия значения допустимых для человека токов существенно увеличиваются. Так, при изменении времени воздействия от 1 до 0,1 с допустимый ток возрастет, примерно, в 16 раз.
Пути тока через тело человека. Путь тока в теле человека зависит от того, какими участками тела пострадавший прижимается к токоведущим частям, его влияние на исход поражения проявляется еще и потому, что сопротивление кожи на разных участках тела неодинаково.
Наиболее опасно прохождение тока через дыхательные мышцы и сердце. Так отмечено, что на пути ”рука-рука” через сердце проходит 3,3% общего тока, “левая рука-ноги” – 3,7%, “правая рука-ноги” – 6,7%, “нога-нога” – 0,4%, “голова-ноги” – 6,8%, “голова-руки” – 7%. Наименьший ток через сердце проходит при пути тока по нижней петле “нога-нога”. Однако из этого не следует делать выводы о малой опасности нижней петли (действие шагового напряжения). Обычно, если ток достаточно велик, он вызывает судороги ног, и человек падает, после чего ток уже проходит через грудную клетку, т.е. через дыхательные мышцы и сердце.
Род и частота тока. Установлено, что переменный ток более опасен, чем постоянный. Однако это характерно для относительно небольших напряжений (до 250…300 В). Считают, что напряжение 120 В постоянного тока при одинаковых условиях эквивалентно по опасности напряжению 40 В переменного тока промышленной частоты. При более высоких напряжениях опасность постоянного тока возрастает. В интервале напряжений 400…600 В опасность постоянного тока практически равна опасности переменного тока с частотой 50 Гц, а при напряжении более 600 В постоянный ток опаснее переменного.
Исследования показали, что самыми неблагоприятными для человека являются токи промышленной частоты 50 Гц. Снижение опасности поражения током с повышением частоты практически заметно при частоте 1000…2000 Гц.
Индивидуальные свойства человека. Установлено, что физически здоровые и крепкие люди легче переносят электрические удары. Повышенной восприимчивостью к электрическому току отличаются лица, страдающие болезнями кожи, сердечно-сосудистыми заболеваниями, органов внутренней секреции, легких, нервными болезнями и др.
Правила техники безопасности при эксплуатации электроустановок предусматривают отбор персонала для обслуживания действующих электроустановок по состоянию здоровья.
Условия внешней среды. Влажность и температура воздуха, наличие заземленных металлических конструкций и полов, токопроводящей пыли оказывают дополнительное влияние на условия электробезопасности. Окружающая среда воздействуя на электрическую изоляцию приборов, устройств, электрическое сопротивление тела человека, она может создать те или иные условия для поражения электрическим током. В этом отношении помещения, в которых находится электрооборудование, могут быть с повышенной опасностью, особо опасные и без повышенной опасности.
3. Анализ условий поражения электрическим током
Все случаи поражения человека током в результате электрического удара возможны лишь при замыкании электрической цепи через тело человека, т.е. при прикосновении человека не менее чем к двум точкам цепи, между которыми существует некоторое напряжение.
Напряжение между двумя точками цепи тока, которых одновременно касается человек, называется напряжением прикосновения. Опасность такого прикосновения, оценивается значением тока, проходящего через тело человека, или же напряжением прикосновения и зависит от ряда факторов: схемы замыкания цепи тока через тело человека, напряжением сети. Схемой самой сети, режима ее нейтрали (т.е. заземлена или изолирована нейтраль), степени изоляции токоведущих частей от земли.
Наиболее типичны два случая замыкания цепи тока через тело человека: когда человек касается одновременно двух проводов и когда он касается лишь одного провода. Во втором случае предполагается наличие электрической связи между сетью и землей (несовершенство изоляции относительно земли, замыкание провода на землю в результате какой-либо неисправности и др.). Применительно к сетям переменного тока первую схему обычно называют двухфазным прикосновением, а вторую – однофазным.
Двухфазное прикосновение более опасно, поскольку к телу человека прикладывается наибольшее в данной сети напряжение – линейное и поэтому через тело человека пройдет больший ток. При двухфазном прикосновении ток, проходящий через человека, практически не зависит от режима нейтрали сети. Опасность прикосновения не уменьшается и в том случае, если человек будет надежно изолирован от земли.
При однофазном прикосновении ток, проходящий через тело человека, зависит от режима нейтрали и сопротивления изоляции относительно земли.
4. Опасность напряжения прикосновения и шага при замыкании токоведущих частей электроустановок на землю
Замыкание токоведущих частей электроустановок на землю сопровождается протеканием через них тока. При этом вследствие сопротивления земли падает напряжение и появляется разность потенциалов между отдельными точками на поверхности земли.
На расстоянии 1 м от заземлителя падение напряжения составляет 68%, на расстоянии 10м – 92%, а на расстоянии 20м потенциалы точек настолько малы, что практически могут быть приняты равными нулю. Эти точки поверхности грунта можно считать находящимися вне зоны растекания и называть “землей” в электрическом смысле слова.
Аналогично распределение потенциалов происходит при растекании тока с заземлителей другой формы (труба, пластины, оборванный провод соприкасающийся с землей, и т.п.).
Под напряжением прикосновения понимают напряжение между двумя точками цепи тока, которых одновременно касается человек.
Под допустимым значением напряжения прикосновения на теле человека понимают наибольшее значение напряжения, которое может быть приложено определенное время к телу человека между рукой и ногами при протекании через него допустимого тока.
Напряжение между двумя точками цепи тока, на которых одновременно стоит человек, т.е. между точками, находящимися одна от другой на расстоянии шага, называется напряжением шага. Иными словами, под напряжением шага понимают падение напряжения на теле человека, включенного в электрическую цепь по пути тока “нога-нога”. Попав в зону растекания тока, человек может оказаться под разностью потенциалов и в случае, если он руками не касается частей электроустановки, находящейся под напряжением. Происходит это потому, что удаленные на разные расстояния точки поверхности земли приобретают разные потенциалы вследствие падения напряжения при растекании тока в грунте.
Напряжение шага зависит от длины шага и расстояния, т.е. от места замыкания на землю. По мере удаления от места замыкания опасность напряжения уменьшается. На расстоянии 10…20м от места замыкания шаговое напряжение практически не представляет опасности. При шаге, равном 0,8 м может возникнуть довольно интенсивная судорога, если шаговое напряжение равно 100…150 В. Такое напряжение при протекании тока по пути “ нога-нога” еще не опасно. Но в результате судороги мышц ног человек может упасть на землю, при этом за счет увеличения расстояния между точками земли, которых при падении он будет касаться руками и ногами, увеличится разность потенциалов. Кроме того, ток будет протекать по более опасному пути “руки-ноги”. Совокупность этих факторов может привести к поражению человека электрическим током.
Оказавшись случайно в зоне растекания тока, т.е. под шаговым напряжением, человек должен соединить ноги вместе и не спеша выходить из опасной зоны так, чтобы при передвижении ступня одной ноги не выходила за ступню другой.
