Как скопировать параметры листа в автокаде

AutoCAD

Не удалось извлечь оглавление

Вы уже пробовали создавать и импортировать наборы параметров листа?

А вы пробовали экономить время при печати, используя наборы параметров листа?

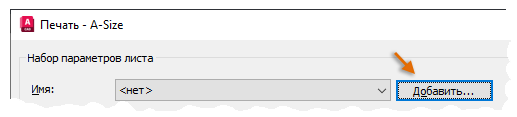

При добавлении наборов параметров листа в диалоговом окне «Печать» вы сохраняете все настройки текущей печати и даете им имя.

Набор параметров листа можно рассматривать как сохранение параметров размера в размерном стиле. Это означает, что одни и те же настройки печати можно назначать нескольким листам, благодаря чему легко сохранять одинаковые настройки при выполнении выводов на печать. Кроме того, можно назначить набор параметров листа по умолчанию для вкладки «Модель» и для каждой вкладки листа. Наборы параметров листа сохраняются в чертеже.

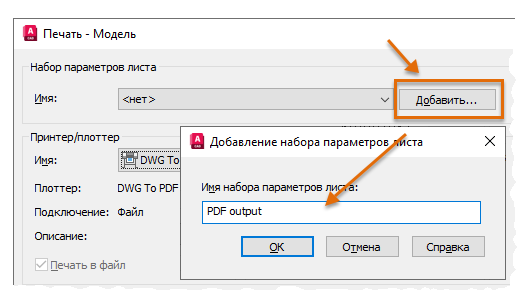

Сохранение набора параметров листа

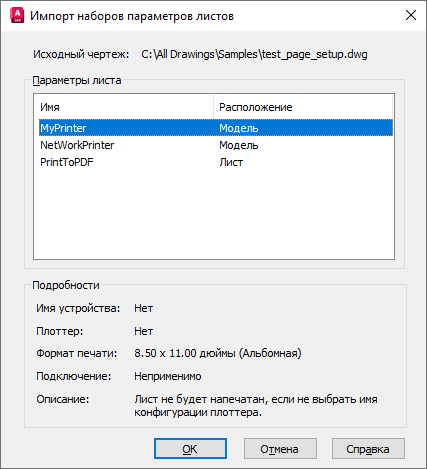

Импорт набора параметров листа

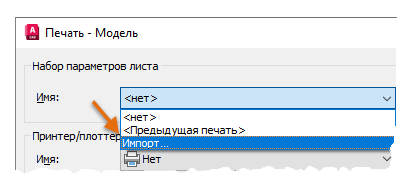

Иногда в чертеже отсутствуют наборы параметров листа. Это может произойти, если чертеж получен от третьих лиц или создан в устаревшей версии программы. Далее представлены возможные действия.

Дополнительные операции для наборов параметров листа

При выборе именованного набора параметров листа в диалоговом окне «Печать» загружаются все настройки.

Наборы параметров листа

Диспетчер параметров листов можно использовать для переименования, изменения, удаления или задания текущего набора параметров листа.

Использование наборов параметров листа в пакетной печати (команда «Публикация»)

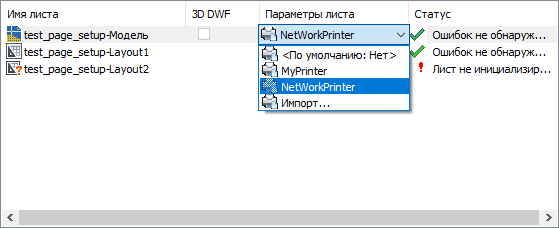

Наборы параметров листа сохраняются для каждого чертежа и зависят от вкладок модели или листа. При пакетной печати или публикации для каждого выбранного листа используется текущий набор параметров листа. В диалоговом окне «Публикация» можно изменить набор параметров для определенного листа.

Видеоролики по теме

Дополнительную информацию можно получить, просмотрев видеоролики от LinkedIn Learning, авторизованного издателя Autodesk.

Таким образом, в следующий раз при подготовке к печати чертежа щелкните кнопку «Добавить» перед печатью и сохраните набор параметров листа для дальнейшего использования. Это действие позволит сэкономить время при переключении между плоттерами, устройствами вывода и выходным файлом в формате PDF. Импортируйте наборы параметров листа, чтобы использовать собственные наработки и избежать ошибок.

Источник

Уроки автокад. Работа с пространством листа.

Уроки автокад. Работа с пространством листа.

Этот урок посвящен работе в автокаде с пространством листа.

Из минусов для себя отмечу то что из пространства модели лучше не удалять ничего, если не знаешь, так как это может повлиять на какой-нибудь чертеж. Так же иногда слетает масштаб или размеры со значками,начерченными на листе а не в модели, если видовой экран не зафиксирован.

Как работать с пространством листа в программе autocad.

Чтобы переключиться на пространство листа нажимаем вкладку лист1

Так переходим в пространство листа.

Видим перед собой белый лист и два прямоугольника: пунктирный и обычный.

Если в пространстве модели было что то начерчено, то это должно так же автоматически попасть в область видимости видового экрана, то есть появится и на листе.

Теперь поясню. Белый лист-это лист размеры которого можно задать любые исходя из размера бумаги на вашем принтере.
Пунктирный прямоугольник-это область видимости печати, а обычный прямоугольник-это видовой экран.

Видовой экран как бы «окно в область модели». Дважды кликнув по нему мы настраиваем необходимый нам вид в нужном масштабе. Масштаб выбираем колесиком мыши произвольный или задаем необходимый цифрой.

Видовых экранов можно создавать сколько угодно, если допустим нам надо показать несколько видов в разных масштабах.

Для создания видового экрана, нам необходимо добавить панель Autocad «видовые экраны»

В этой панели есть также функции для подрезки видового экрана, чтобы придать ему необходимую форму. Так же сюда вбивается необходимый масштаб.

Выбираем нужный лист->редактировать

Здесь задаем параметры печати, выбираем принтер, формат листа и прочее.

Чтобы задать необходимую длинну и ширину листа создадим пользовательский формат листа. Для этого нажимаем свойства. Далее нестандартный формат листа.

Жмем далее.

Задаем длинну и ширину листа.

Задаем отступы пунктирной линии.

Далее—>готово. Выбираем созданный формат листа и жмем ОК.

Отмечу также, что рамка видового экрана при выводе на печать будет так же напечатана. Поэтому необходимо создать специальный слой для видового экрана перенести на него рамку, а за тем выключить его.

Размеры перенесены.

Для тех кто не разобрался выкладываю видео.

Уроки Autocad видео. Работа с пространством листа.

Источник

Копирование листов из одного файла в другой

Форумы CADUser → Autodesk → AutoCAD → Копирование листов из одного файла в другой

Чтобы отправить ответ, вы должны войти или зарегистрироваться

Сообщения 7

#1 Тема от alex 15 апреля 2006г. 15:51:35

Тема: Копирование листов из одного файла в другой

Каким образом осуществляеть эту операцию в Автокад 2006 RL?
Проект содержит несколько аналогичных листов другого проекта. Скопировать требуется только штампы и названия листов. Поля просмотра задаются отдельно. Можно, конечно, выделить-> копировать-> вставить-> назвать лист. Эта операция слишком трудоемкая. Вериант с удалением содержимого модели и сохранением файла под новым именем тоже не подходит.
Кто-нибудь сталкивался с подобной проблемой?

#2 Ответ от Vova 16 апреля 2006г. 00:52:08

Re: Копирование листов из одного файла в другой

А где штампы-в листе или в модели? Если они на отдельном слое, то нет проблем, даже если они в модели. Надо выделить этот слой (layiso, если есть экспресс) и одним махом все забрать в клипборд. A если все свалено в кучу, то надо выделять вручную и поучиться впредь чертить правильно. Кстати, почему не подходит вариант Save as?

#3 Ответ от VVA 17 апреля 2006г. 09:22:29

Re: Копирование листов из одного файла в другой

Если я правильно понял, что листы это LAYOUT’S, то
1.Через DesignCenter (Tools->Design Center или Ctrl+2). До этого открываешь чертеж КУДА и ОТКУДА. В чертеже КУДА открываешь DesignCenter, идешь на закладочку Open Drawings, чертеж ОТКУДА->Layuots. Выделяешь нужные->правая клавиша->Add layouts.
2. Чертеж ОТКУДА сохраняешь как Autocad drawing templates (*.dwt). В чертеже КУДА Insert->Layout->Layout from template (ком.строка _layout _template)

#4 Ответ от alex 20 апреля 2006г. 13:30:48

Re: Копирование листов из одного файла в другой

2 Vova: Штампы на листах, все в кучу свалено. Проблема в том, что мне не надо копировать все листы.
Save as не подходит, тогда листы придется копировать из проекта, над которым уже ведется работа.
2 VVA: Так и я могу 🙂 Необходимо скопировать целиком лайаут вместе с расположенными на нем объектами, названием листа, настройками печати и т.д.

#5 Ответ от serzh 20 апреля 2006г. 13:43:26

Re: Копирование листов из одного файла в другой

> alex
Жмете правой кнопкой на любой вкладке листа в том файле в который нужно скопировать лист, открывается контекстное меню выбираете «по шаблону»(в русском каде), вам будет предложено выбрать файл.Выбириете, далее вам будет предложено выбрать лист. Жмете ОК. Все. лист скопирован со всеми настройками и содержимым

#6 Ответ от Hrenn 20 апреля 2006г. 14:00:13

Re: Копирование листов из одного файла в другой

> alex
Чем DesignCenter не нравится?
Перетаскиваешь оттуда мышкой нужный Layout в активный в данный момент чертеж. И он скопируется

целиком вместе с расположенными на нем объектами, названием листа, настройками печати и т.д.

Источник

Работа с листами AutoCAD

В сегодняшнем уроке поговорим о пространстве «Лист» в AutoCAD, создании новых листов и о работе с ними.

При этом удобно чертить в пространстве модели все объекты с масштабом 1:1, а уже на листах масштабировать и оформлять чертеж. Тут есть, конечно, свои особенности. Но мы их рассмотрим в другом уроке.

Закройте его пока, мы его рассмотрим в следующем уроке.

Теперь перед нами белый лист с пунктирной рамкой и прямоугольник, в котором находится наш чертеж.

По умолчанию на листе уже создан один видовой экран. И чертеж из пространства модели представлен в нем в произвольном масштабе.

Сам прямоугольник видового экрана можно увеличивать или растягивать с помощью ручек. А затем выбирать масштаб, с которым должен быть представлен чертеж на листе. Для этого выделяем видовой экран и задаем нужный масштаб. Я для своего примера возьму 1:100.

Слой, в котором расположен прямоугольник видового экрана, можно сделать непечатаемым. При этом сама рамка останется видимой на листе, но при печати на бумаге она не будет видна. Для этого создайте новый слой с именем, например, ВЭ. И нажмите на иконку печати в Диспетчере свойств слоев.

На листе удобно вначале размещать рамку со штампом, заполнять штамп, делать какие-то надписи. Затем вписывать чертеж с нужным масштабом посредством видовых экранов.

Если надо на этом же листе показать какой-то узел объекта, то нет смыла его прочерчивать в модели еще раз с укрупненным масштабом. Достаточно просто создать еще один видовой экран и вывести на нем этот узел с другим масштабом.

Правда, тут возникнут некоторые трудности с так называемыми внемасштабными элементами. Это текст, типы линий, штриховки, размеры и т.д. Но об этом в следующей части статьи про работу с листами в AutoCAD.

Вот мой пример с чертежом на листе. Рамку я взял из СПДС модуля, который можно скачать и установить с сайта Autodesk.

Заходим в видовой экран. Для этого производим двойной щелчок левой кнопки мыши внутри рамки видового экрана. Она выделяется жирной линией.

И теперь здесь можно редактировать объект.

Т.е. в данный момент Вы находитесь в пространстве модели. Для удобства можно развернуть границу видового экрана на все рабочее пространство. Для этого нажмите на панели состояния кнопку «Развернуть ВЭкран». Для возврата к листу нажмите кнопку «Свернуть ВЭкран».

Нам надо заморозить некоторые из слоев. Например, внутренние перегородки. Нажимаем на значок заморозки слоя. И слой как бы исчезает. Но он исчезает только в активном видовом экране. В новом же экране он будет уже виден.

А КАК ЖЕ СОЗДАТЬ НОВЫЙ ЛИСТ В AUTOCAD?

Наведите курсор мыши на вкладку, например, листа 1. И нажмите правой кнопкой мыши. Откроется меню работы с листами. Здесь выберите пункт Новый лист. Укажите имя Листа и нажмите «Enter».

Создание нового листа в AutoCAD также можно произвести, введя команду РЛИСТ.

Появится запрос в коммандной строке: «Введите параметр для листа [Копировать/Удалить/Новый/Шаблон/Переименовать/Сохранить/усТановить/?] «.

В ответ на него укажите ключевую букву вызова нужной опции команды РЛИСТ.

Таким образом, Вы можете копировать, удалять, переименовывать листы.

Теперь Вы знаете, как создать новый лист в AutoCAD. А также можете сохранить лист с настроенными параметрами, как шаблон, и затем применять его в дальнейшей работе.
