как снять обшивку задней двери чери м11
Снятие и установка обивки задней двери Chery Tiggo
Вам потребуются: отвертки с плоским и крестообразным лезвием.
1. Поддев отвёрткой…
2….извлеките из установочного отверстия в обивке двери корпус переключателя управления стеклоподъёмником.
3. Отсоедините от разъема выключателя колодку жгута проводов.
4. Поддев отвёрткой…
5….извлеките декоративную заглушку внутренней ручки двери.
6. Выверните два винта крепления центральной части обивки к панели двери.
7. Поддев отвёрткой…
8….откиньте в сторону декоративную заглушку винта крепления облицовки внутренней ручки.
Примечание.
Заглушка соединена с облицовкой перемычкой и полностью не снимается.
9. Выверните винт, одновременно крепящий внутреннюю ручку и ее облицовку…
10….и снимите облицовку ручки.
11. Отожмите отвёрткой обивку двери так, чтобы пластмассовые держатели вышли из отверстий двери. Вставляйте отвертку как можно ближе к держателям, иначе можно повредить обивку…
12….и снимите обивку панели двери.
Примечание.
Осмотрите держатели крепления обивки. Поврежденные держатели замените.
13. Установите обивку задней двери и все снятые детали в порядке, обратном снятию.
Как снять обшивку задней двери чери м11
Дверные замки
Вы можете запереть и отпереть передние двери поворотом ключа, вставленного в замок двери. Для того чтобы отпереть двери, находясь в салоне автомобиля, воспользуйтесь кнопкой блокировки замка, которая расположена на панели обивки дверей. Если опустить кнопку блокировки замка на закрытой задней двери, то замок будет заперт. Для запирания дверей автомобиля рекомендуется использовать пульт дистанционного управления замками.
Кнопка блокировки замка
Для повышения безопасности людей при дорожно-транспортном происшествии дверные замки на ходу автомобиля должны находиться в запертом состоянии. Всегда запирайте двери также на стоянке и покидая автомобиль. Оставляя автомобиль, всегда вынимайте клюя из замка зажигания и запирайте все двери. Запрещается оставлять малолетних детей без присмотра в автомобиле. Исключайте возможность неконтролируемого доступа детей в незапертый автомобиль. Это может привести к тяжелому травмированию или гибели детей и других находящихся поблизости людей.
Выключатель центрального электрического замка
Выключатель центрального электрического замка расположен на подлокотнике водительской двери. Для того чтобы запереть или отпереть двери автомобиля, нажмите на выключатель центрального электрического замка.
Выключатель центрального электрического замка
Для того чтобы исключить случайное запирание ключа зажигания в автомобиле, центральный электрический замок не срабатывает, если ключ оставлен в замке зажигания. Центральный электрический замок также не срабатывает, если одна из дверей открыта. Мелодичный звуковой сигнал напомнит водителю о необходимости вынуть ключ из замка зажигания.
Блокировка замков задних дверей от открывания из салона автомобиля
Блокировка замков задних дверей от отпирания из салона предназначена для повышения безопасности малолетних детей, перевозимьсх на заднем сиденье. Рычажки блокировки замков расположены на торцах задних дверей. Переведите рычажок блокировки замка в верхнее или нижнее положение, для того чтобы включить или снять дополнительную блокировку замка задней двери (положения рычажка отмечены соответствующими пиктограммами).
Рычажок блокировки замка
• Для того чтобы пассажиры на задних сиденьях при дорожно-транспортном происшествии не попали в ловушку, помните, что при включенной блокировке замков задних дверей последние могут быть открыть! только снаружи автомобиля.
Примечание: Для того чтобы пассажиры, расположенные на задних сиденьях, могли выйти из автомобиля в экстренной ситуации при включенной блокировке задних дверей от открывания из салона автомобиля, необходимо вытянуть вверх кнопку блокировки замка, опустить стекло задней двери и открыть ее с помощью наружной рукоятки.
Снятие и установка обивки передней двери Chery Tiggo
Работы показаны на примере левой двери.
Правую дверь разбирают аналогично.
Вам потребуются: ключ «на 10», отвертки с плоским и крестообразным лезвием.
1. Поддев отвёрткой, извлеките декоративную заглушку винта крепления корпуса блока переключателей стеклоподъёмников…
3. Приподнимите заднюю часть корпуса блока переключателей и, сдвинув назад, выведите переднюю часть корпуса из зацепления с обивкой двери.
4. Отсоедините колодки жгута проводов от разъемов блока переключателей.
5. Поддев отвёрткой, извлеките декоративную заглушку винта крепления облицовки внутренней ручки замка.
Полезный совет.
Чтобы не царапать детали, оберните жало отвертки изоляционной лентой.
6. Выверните винт, крепящий облицовку…
7….и снимите облицовку внутренней ручки замка.
8. Отсоедините декоративную накладку от панели двери, преодолевая усилие ее пластмассового держателя.
9. Выверните винт фиксатора и извлеките фиксатор из переднего верхнего отверстия обивки.
10. Отсоедините обивку от панели двери, преодолевая усилие ее пластмассовых держателей…
11….отсоедините с внутренней стороны обивки колодку жгута проводов от фонаря сигнализации незакрытой двери и снимите обивку двери.
12. Снимите влагозащитную пленку.
Примечание.
Обивка двери прикреплена к панели двери пластмассовыми держателями.
При установке обивки поврежденные держатели замените новыми.
13. Установите обивку передней двери и все снятые детали в порядке, обратном снятию.
Как снять обшивку задней двери чери м11
Дверные замки
Вы можете запереть и отпереть передние двери поворотом ключа, вставленного в замок двери. Для того чтобы отпереть двери, находясь в салоне автомобиля, воспользуйтесь кнопкой блокировки замка, которая расположена на панели обивки дверей. Если опустить кнопку блокировки замка на закрытой задней двери, то замок будет заперт. Для запирания дверей автомобиля рекомендуется использовать пульт дистанционного управления замками.
Кнопка блокировки замка
Для повышения безопасности людей при дорожно-транспортном происшествии дверные замки на ходу автомобиля должны находиться в запертом состоянии. Всегда запирайте двери также на стоянке и покидая автомобиль. Оставляя автомобиль, всегда вынимайте клюя из замка зажигания и запирайте все двери. Запрещается оставлять малолетних детей без присмотра в автомобиле. Исключайте возможность неконтролируемого доступа детей в незапертый автомобиль. Это может привести к тяжелому травмированию или гибели детей и других находящихся поблизости людей.
Выключатель центрального электрического замка
Выключатель центрального электрического замка расположен на подлокотнике водительской двери. Для того чтобы запереть или отпереть двери автомобиля, нажмите на выключатель центрального электрического замка.
Выключатель центрального электрического замка
Для того чтобы исключить случайное запирание ключа зажигания в автомобиле, центральный электрический замок не срабатывает, если ключ оставлен в замке зажигания. Центральный электрический замок также не срабатывает, если одна из дверей открыта. Мелодичный звуковой сигнал напомнит водителю о необходимости вынуть ключ из замка зажигания.
Блокировка замков задних дверей от открывания из салона автомобиля
Блокировка замков задних дверей от отпирания из салона предназначена для повышения безопасности малолетних детей, перевозимьсх на заднем сиденье. Рычажки блокировки замков расположены на торцах задних дверей. Переведите рычажок блокировки замка в верхнее или нижнее положение, для того чтобы включить или снять дополнительную блокировку замка задней двери (положения рычажка отмечены соответствующими пиктограммами).
Рычажок блокировки замка
• Для того чтобы пассажиры на задних сиденьях при дорожно-транспортном происшествии не попали в ловушку, помните, что при включенной блокировке замков задних дверей последние могут быть открыть! только снаружи автомобиля.
Примечание: Для того чтобы пассажиры, расположенные на задних сиденьях, могли выйти из автомобиля в экстренной ситуации при включенной блокировке задних дверей от открывания из салона автомобиля, необходимо вытянуть вверх кнопку блокировки замка, опустить стекло задней двери и открыть ее с помощью наружной рукоятки.
Снятие и установка обивки передней двери Chery Tiggo
Работы показаны на примере левой двери.
Правую дверь разбирают аналогично.
Вам потребуются: ключ «на 10», отвертки с плоским и крестообразным лезвием.
1. Поддев отвёрткой, извлеките декоративную заглушку винта крепления корпуса блока переключателей стеклоподъёмников…
3. Приподнимите заднюю часть корпуса блока переключателей и, сдвинув назад, выведите переднюю часть корпуса из зацепления с обивкой двери.
4. Отсоедините колодки жгута проводов от разъемов блока переключателей.
5. Поддев отвёрткой, извлеките декоративную заглушку винта крепления облицовки внутренней ручки замка.
Полезный совет.
Чтобы не царапать детали, оберните жало отвертки изоляционной лентой.
6. Выверните винт, крепящий облицовку…
7….и снимите облицовку внутренней ручки замка.
8. Отсоедините декоративную накладку от панели двери, преодолевая усилие ее пластмассового держателя.
9. Выверните винт фиксатора и извлеките фиксатор из переднего верхнего отверстия обивки.
10. Отсоедините обивку от панели двери, преодолевая усилие ее пластмассовых держателей…
11….отсоедините с внутренней стороны обивки колодку жгута проводов от фонаря сигнализации незакрытой двери и снимите обивку двери.
12. Снимите влагозащитную пленку.
Примечание.
Обивка двери прикреплена к панели двери пластмассовыми держателями.
При установке обивки поврежденные держатели замените новыми.
13. Установите обивку передней двери и все снятые детали в порядке, обратном снятию.
Лечение суставов
Сайт про суставы
Как снять обшивку задней двери чери м11
Надоел непонятный звук из мест, где должны быть динамики! Есть на что менять (со старой машины)! Решено!
Снимаем ручку открывания двери, поддевая аккуратно со стороны дверных петель, за ней болт на 8, крепления карты.
Затем снимаем блок управление водителя стеклоподъемниками и блокировками, поддевая по чуть чуть слева/справа, за ним 2-ой болт на 8!
Разъем легко снимается
3 самореза под картой, внизу, трудностей не возникло! Откручиваем!
Со стороны их и не видно
Аккуратно отщёлкиваем уголок зеркала заднего вида, за ним ещё один саморез, откручиваем!
Не сломайте, как я =(( задел слегка и всё…
Откалупываем подсветку двери внизу слева, за ней в глубине саморез!

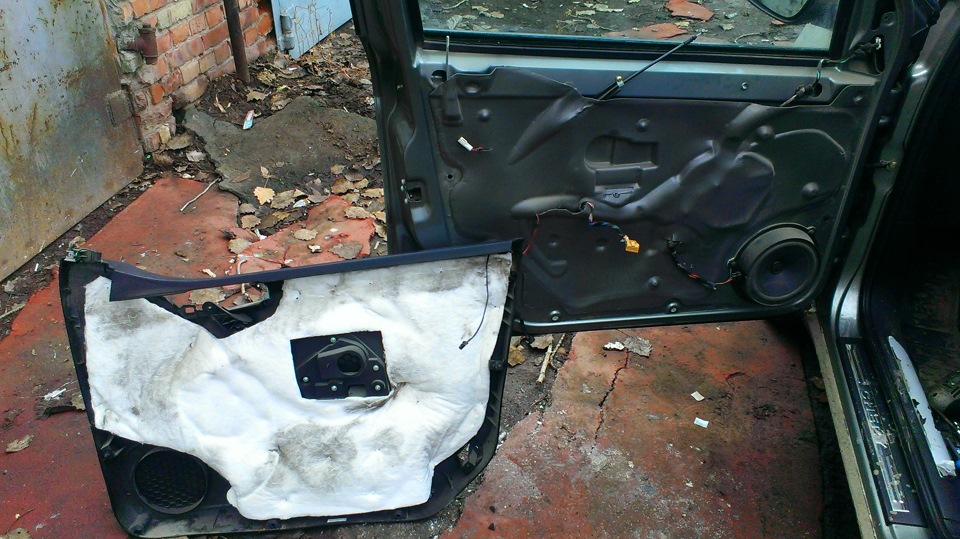

Вуаля, 10 минут и готово
Шумка родная на 3 балла
Снимаем старый динамик и сравниваем
у chery колонок не хватает высоких
У моей колонки магнитик по больше
Так как у меня не 16-ые оказались, а 14 (ну или какие там) пришлось колхозить, временная мера! Получилось!
Звук стал лучше конечно же! Оно того стоило! Головное устройство тянет, это радует! Всем спасибо за внимание!
Лечение суставов
Сайт про суставы
Как снять обшивку задней двери чери м11
Надоел непонятный звук из мест, где должны быть динамики! Есть на что менять (со старой машины)! Решено!
Снимаем ручку открывания двери, поддевая аккуратно со стороны дверных петель, за ней болт на 8, крепления карты.
Затем снимаем блок управление водителя стеклоподъемниками и блокировками, поддевая по чуть чуть слева/справа, за ним 2-ой болт на 8!
Разъем легко снимается
3 самореза под картой, внизу, трудностей не возникло! Откручиваем!
Со стороны их и не видно
Аккуратно отщёлкиваем уголок зеркала заднего вида, за ним ещё один саморез, откручиваем!
Не сломайте, как я =(( задел слегка и всё…
Откалупываем подсветку двери внизу слева, за ней в глубине саморез!
Вуаля, 10 минут и готово
Шумка родная на 3 балла
Снимаем старый динамик и сравниваем
у chery колонок не хватает высоких
У моей колонки магнитик по больше
Так как у меня не 16-ые оказались, а 14 (ну или какие там) пришлось колхозить, временная мера! Получилось!
Звук стал лучше конечно же! Оно того стоило! Головное устройство тянет, это радует! Всем спасибо за внимание!
