Снятие и установка обивки задней двери
Кузов. Двери, замки и окна. Форд Мондео 4
Вам потребуются: ключ TORX Т20, отвертки с плоским и крестообразным лезвиями.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

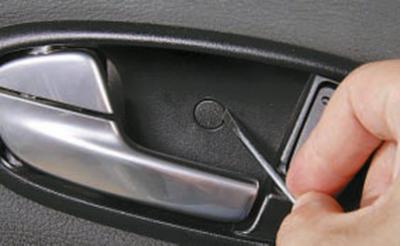

2. Подденьте заглушку отверстия в облицовке внутренней ручки замка и снимите ее.
3. Выверните винт крепления облицовки ручки замка.

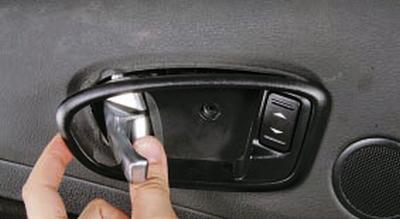

4. Аккуратно поддев отвёрткой облицовку ручки, выведите ее из зацепления с обивкой двери и, отжав ручку замка, снимите облицовку внутренней ручки замка движением вперед.

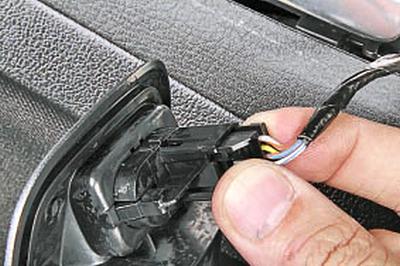

5. Нажав на фиксатор…

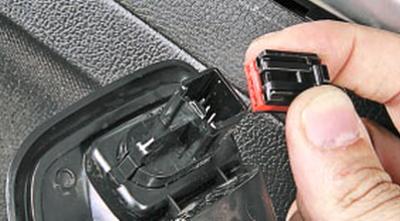

6….отсоедините колодку жгута проводов от контактного разъема выключателя стеклоподъёмника задней двери и снимите облицовку внутренней ручки замка.
7. Поддев отвёрткой декоративную накладку ручки подлокотника и преодолев сопротивление фиксаторов, снимите накладку.
8. Выверните два винта крепления ручки подлокотника к внутренней панели двери.

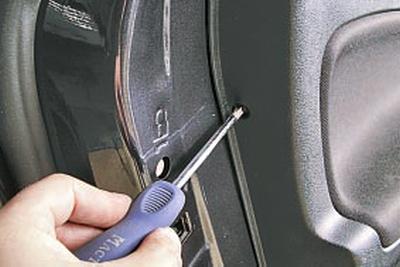

9. Выверните на торце двери винты верхнего…
10….и нижнего креплений обивки двери.
11. Преодолев сопротивление держателей, отделите обивку от внутренней панели двери.
ПРИМЕЧАНИЕ: Так расположены держатели обивки задней двери. Поврежденные держатели замените.

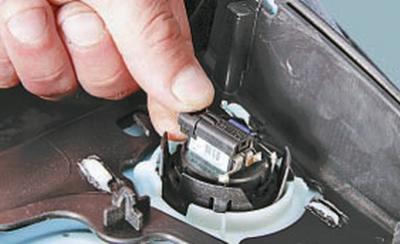

12. Нажав на фиксатор…

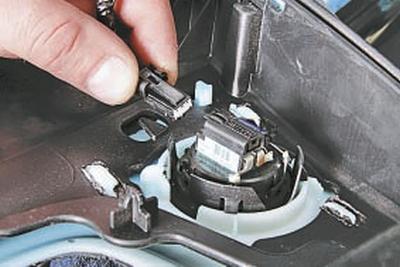

13….отсоедините колодку жгута проводов от контактного разъема динамика акустической системы и снимите обивку задней двери.
14. Установите обивку задней двери и все снятые детали в порядке, обратном снятию.
Ford Mondeo 4 (2007-2014) Manual
Ford Mondeo 4 Снятие и установка обивки задней двери
Вам потребуются: ключ TORX Т20, отвертки с плоским и крестообразным лезвиями.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Подденьте заглушку отверстия в облицовке внутренней ручки замка и снимите ее.
3. Выверните винт крепления облицовки ручки замка.
4. Аккуратно поддев отвёрткой облицовку ручки, выведите ее из зацепления с обивкой двери и, отжав ручку замка, снимите облицовку внутренней ручки замка движением вперед.
5. Нажав на фиксатор…
6….отсоедините колодку жгута проводов от контактного разъема выключателя стеклоподъёмника задней двери и снимите облицовку внутренней ручки замка.
7. Поддев отвёрткой декоративную накладку ручки подлокотника и преодолев сопротивление фиксаторов, снимите накладку.
8. Выверните два винта крепления ручки подлокотника к внутренней панели двери.
9. Выверните на торце двери винты верхнего…
10….и нижнего креплений обивки двери.
11. Преодолев сопротивление держателей, отделите обивку от внутренней панели двери.
ПРИМЕЧАНИЕ.
Так расположены держатели обивки задней двери. Поврежденные держатели замените.
12. Нажав на фиксатор…
13….отсоедините колодку жгута проводов от контактного разъема динамика акустической системы и снимите обивку задней двери.
14. Установите обивку задней двери и все снятые детали в порядке, обратном снятию.
FordManual.ru
Вы здесь
Снятие и установка обивки задней двери Ford Mondeo 4
Кузов. Двери.
Вам потребуются: ключ TORX Т20, отвертки с плоским и крестообразным лезвиями.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Подденьте заглушку отверстия в облицовке внутренней ручки замка и снимите ее.
3. Выверните винт крепления облицовки ручки замка.
4. Аккуратно поддев отвёрткой облицовку ручки, выведите ее из зацепления с обивкой двери и, отжав ручку замка, снимите облицовку внутренней ручки замка движением вперед.
5. Нажав на фиксатор…
6….отсоедините колодку жгута проводов от контактного разъема выключателя стеклоподъёмника задней двери и снимите облицовку внутренней ручки замка.
7. Поддев отвёрткой декоративную накладку ручки подлокотника и преодолев сопротивление фиксаторов, снимите накладку.
8. Выверните два винта крепления ручки подлокотника к внутренней панели двери.
9. Выверните на торце двери винты верхнего…
10….и нижнего креплений обивки двери.
11. Преодолев сопротивление держателей, отделите обивку от внутренней панели двери.
ПРИМЕЧАНИЕ: Так расположены держатели обивки задней двери. Поврежденные держатели замените.
12. Нажав на фиксатор…
13….отсоедините колодку жгута проводов от контактного разъема динамика акустической системы и снимите обивку задней двери.
14. Установите обивку задней двери и все снятые детали в порядке, обратном снятию.
Как снять стекло задний двери Ford Mondeo 4
Снимаем дверные карты. Ford Mondeo IV
Дверная карта задней двери Форд Мондео 4
Заклинила дверь в Мондео 4. Что делать? Смотреть всем
Разборка двери 5 mondeo 2015
Ford Mondeo 4 прокачиваем стоковые решетки бампера на агрессивные
Ford Mondeo 4 (2007-2014) Manual
Ford Mondeo 4 Снятие и установка облицовок салона
Вам потребуются: отвертки с плоским и крестообразным лезвием.
ПРИМЕЧАНИЯ.
Показаны снятие и установка облицовок с левой стороны салона. Облицовки с правой стороны снимают аналогично.
Снятие облицовок салона показано в последовательности, обратной их установке на автомобиль. Попытка снять облицовки в другой последовательности не приведет к желаемому результату, так как каждая предыдущая облицовка удерживает своими краями последующие или закрывает крепление.
1. Снимите подушку и спинку заднего сиденья (см. Снятие и установка заднего сиденья).
2. Снимите нижнюю часть уплотнителя с дверного проема.
3. Отожмите внутренний край нижней облицовки задней стойки, преодолевая сопротивление фиксаторов…
5. Поддев отвёрткой, извлеките задний пистон крепления задней облицовки порога.
6. Снимите заднюю облицовку порога.
7. Снимите уплотнитель с задней части дверного проема.
8. Выверните болт нижнего крепления ремня безопасности с левой стороны (см. Снятие и установка заднего ремня безопасности).
9. Отделите переднюю часть левой облицовки полки багажника…
10….и, преодолев сопротивление фиксаторов, снимите ее, сдвинув облицовку к центральной оси автомобиля и пропустив пряжку нижнего крепления ремня безопасности в отверстие облицовки.
11. Отожмите боковую облицовку стойки заднего стекла, преодолев сопротивление фиксаторов, и снимите ее.
12. Отожмите нижнюю облицовку стойки заднего стекла, преодолев сопротивление фиксаторов…
14. Поддев отвёрткой…
15….снимите декоративную заглушку верхней части облицовки задней стойки, преодолевая упругое сопротивление ее фиксаторов.
16. Выверните винт крепления…
17….и снимите верхнюю часть облицовки задней стойки, преодолевая упругое сопротивление ее держателей.
18. Поддев рукой заднюю часть облицовки порога, снимите ее, преодолев сопротивление фиксаторов.
19. Поддев рукой нижнюю часть облицовки передней стойки, снимите ее, преодолев сопротивление фиксаторов.
20. Выверните болт крепления кронштейна переднего ремня безопасности (см. Снятие и установка переднего ремня безопасности).
21. Поддев отвёрткой, снимите декоративную заглушку верхней облицовки средней стойки, преодолевая упругое сопротивление ее фиксаторов.
22. Выверните винт крепления…
23….и, приподняв облицовку…
24….снимите её, пропустив пряжку нижнего крепления ремня безопасности через щель облицовки.
25. Выверните два винта крепления нижней облицовки средней стойки…
26….и снимите ее, преодолев сопротивление фиксаторов.
27. Поддев отвёрткой пистон крепления облицовки полки багажника, извлеките его из отверстия.
ПРИМЕЧАНИЕ.
Так расположены четыре пистона крепления облицовки полки багажника.
28. Извлеките остальные три пистона и снимите облицовку полки багажника.
29. Подденьте верхний край облицовки передней стойки…
30….и, преодолевая упругое сопротивление фиксаторов, отсоедините от стойки верхний и нижний держатели облицовки.
31. Сдвиньте держатель по пазу облицовки и снимите ее.
32. Установите детали в порядке, обратном снятию.
FordManual.ru
Вы здесь
Снятие и установка задней двери Ford Mondeo 4
Кузов. Двери.
Вам потребуются: торцовые головки «на 8» и «на 10», отвёртка с плоским лезвием.
1. Придерживая дверь (лучше всего, если это будет делать помощник), выверните болты-оси нижней…
2….и верхней петель, приподнимите дверь, выведя петли на ней из зацепления с петлями на кузове, и опустите дверь на подставку, установленную на уровне порога кузова.
3. Снимите чехол колодки жгута проводов и отсоедините колодку жгута проводов автомобиля аналогично тому, как это делали при снятии передней двери (см. Снятие и установка передней двери).
4. Снимите левую заднюю дверь.
ПРИМЕЧАНИЕ: Правую дверь снимают аналогично.
5. Установите заднюю дверь в порядке, обратном снятию.
