Разборка дверей
Audi A4 B5, бензин. Кузов. Детали кузова
При снятой облицовке двери видны винты (стрелки), которые должны быть ослаблены для того, чтобы отделить обе части двери. С помощью «лупы» показано расположение «установочного клина» (3), который для регулировки задвигается в большей или меньшей степени между «опорой монтажных узлов двери» (1) и основой двери (2).
Демонтаж облицовки дверей
Здесь описан демонтаж облицовки передних дверей. Облицовка задних дверей демонтируется, соответственно, так же.
Демонтаж облицовки двери, 1-й этап: отжав крепежный выступ (2), снимите облицовку рукоятки стеклоподъемника (1), затем отвинтите рукоятку (3).
Демонтаж облицовки двери, 2-й этап: снимите чашу ручки (4), ослабив винт с крестообразной головкой (3), под ней вывинтите винты (1 и 2).
Демонтаж облицовки двери, 3-й этап: вывинтите винты (1) с лобовой стороны, откиньте облицовку вверх для того, чтобы вынуть из пазов крепежные крючки (2 и 3).
Демонтаж облицовки двери, 4-й этап: при снятой облицовке трос размыкающего контакта (1) двери вывесьте из направляющей (3) и рычага управления (2).
1. Демонтируйте кривошипную рукоятку стеклоподъемника: от оси кривошипной рукоятки вставьте под нее отвертку и прижмите крепежный язычок. Снимите покрытие к оси рукоятки. Под ней отвинтите винт с крестообразной головкой.
2. Снимите вниз чашу внутренней ручки двери после ослабления винта с крестообразной головкой.
3. За ручкой становятся доступными два других винта с крестообразными головками. Вывинтите их.
4. На лобовой стороне облицовки впереди и сзади вывинтите по одному винту с крестообразными головками.
5. Кнопка внутренней блокировки двери остается смонтированной.
6. Теперь ударами кулака снизу по подлокотнику слегка подбейте облицовку двери вверх для того, чтобы фиксаторы на обратной стороне облицовки вышли из пазов дверной коробки.
7. Снимите облицовку и немного откиньте от двери.
8. На обратной стороне размыкающего контакта двери выньте оболочку троса из направляющей и вывесьте трос.
9. Отсоедините штекерные разъемы на выключателях и на динамике.
10. Если нужно, то осторожно снимите изоляционную пленку сзади на облицовке двери. Проследите за тем, чтобы она не порвалась в местах фиксаторов и контактов выключателей.
11. Перед монтажом облицовки вставьте промежуточные резиновые детали в отверстия фиксаторов в дверной коробке (если они отошли при демонтаже).
12. Для того чтобы фиксаторы лучше задвигались, смажьте резиновые детали небольшим количеством вазелина или силиконовой пасты.
13. Проследите за тем, чтобы изоляционная пленка была тщательно вставлена на обратной стороне облицовки. Она должна быть вставлена в углубление по периметру облицовки.
14. При монтаже обратите внимание на то, чтобы кнопка блокировки двери была правильно вставлена в отверстие в облицовке.
Отсоединение деталей двери
Например, после легкого повреждения металла может оказаться необходимым снять основу двери от опоры ее монтажных узлов. В этом случае рекомендуется перед монтажом новую основу двери покрыть лаком. Хотя после этого нужно работать очень осторожно.
1. Демонтируйте облицовку двери.
2. Демонтируйте дверь так, как описано выше, и положите внешней стороной на мягкую подкладку (пенопласт, шерстяное одеяло).
3. Выньте из крепежных зажимов штанги управления внешней ручки двери и барабана замка. Для этого откиньте на зажимах на 90° стопорную задвижку.
4. Ослабьте четыре крепежных винта на лобовых сторонах двери.
5. Снимите опору монтажных узлов двери вверх.
Разборка внешней ручки двери
Управляющая штанга замка со следующими деталями
Стеклоподъемник виден с задней стороны на функциональной модели:
1 – верхний направляющий ролик;
2 – направляющая шина стеклоподъемника;
4 – двигатель стеклоподъемника.
Стрелки – винтовые соединения стекла/стеклоподъемника.
На фотографии показаны винты (1 и 2), которые должны быть ослаблены для отсоединения обеих частей двери.
Замок двери висит только на двух винтах (1 и 2). Но у предварительных работ по демонтажу замка значительный объем, т.к. нужно демонтировать из основы двери «опору монтажных узлов».
Демонтаж внешней ручки двери: помимо прочего, нужно откинуть поворотную задвижку (1) и вывинтить болт TORX (2).
На рисунке показано винтовое соединение (2) стеклоподъемника со стеклом окна (1) сзади в коробке передней двери.
Демонтаж дверного замка
1. Снимите опору монтажных узлов двери с ее основы так, как описано выше.
2. Вывинтите два болта TORX по 6 мм.
Советы: В небольшой серии дверные замки были установлены без синтетического покрытия. Эти замки демонтируются без снятия «опоры монтажных узлов» с двери.
При установке новой управляющей штанги между цилиндром замка и замком двери нужно отрегулировать ее длину. Длина может регулироваться путем сдвигания назад включающей втулки на детали шарнира со стороны замка управляющей штанги. Затем включающая втулка снова сдвигается вперед, в результате чего штанга фиксируется.
Демонтаж внешней ручки двери
Тот, кто выполняет эту работу на смонтированной двери, должен обладать спокойным характером и ловкими руками.
1. Передняя дверь: демонтируйте внутреннюю облицовку двери.
2. Откиньте в сторону пружинные зажимы обеих управляющих штанг (они ведут к замочному клину), вывесьте управляющие штанги.
3. Через выемку на внутренней стороне двери вывинтите впереди на ручке двери болт TORX ключом Т25.
4. Через коробку двери нащупайте на высоте барабана замка маленький блокирующий рычаг и откиньте его на 65° к заднему краю двери.
5. Теперь снимите ручку двери внутрь.
6. Снимите наружу барабан замка и внешнюю декоративную панель. При этом слегка поверните панель.
7. Если нужно, отсоедините провод.
8. Монтаж: нужно понять расположение деталей по отношению друг к другу еще в демонтированном состоянии. Иначе гарантированно не удастся установить деблокирующий рычаг.
9. Рычаг деблокировки вставляется наклоненной назад ручкой и откидывается вперед для фиксации.
10. Ручка задней двери: демонтаж и монтаж похожи, но крепление двумя винтами TORX – без рычага деблокировки.
Демонтаж барабана замка
1. Демонтируйте внешнюю ручку двери.
2. Вставьте ключ в барабан для того, чтобы при вытягивании барабана не выпали пластинки замка и пружины.
3. Отожмите стопорное кольцо на заднем конце барабана замка.
4. Снимите поводок и витую пружину, запомните их положение для последующего монтажа.
5. Выньте барабан замка из декоративной панели.
6. При монтаже проследите за тем, чтобы закрытый зубец на зубчатом венце захвата приходился на впадину между зубцами шестерни микровыключателя.
7. Новый барабан замка смажьте спреем для удаления ржавчины и изолирования.
Демонтаж стекло-подъемников
1. Демонтируйте облицовку двери.
2. Демонтируйте опору монтажных узлов двери. Основа двери остается на автомобиле.
3. Стекло двери полностью опустите.
4. Положите опору монтажных узлов двери на мягкую подкладку.
5. Ослабьте винтовое соединение стеклоподъемника/стекла, поднимите стекло и выньте.
6. Высверлите четыре крепежные заклепки стеклоподъемника.
7. Стеклоподъемник и механизм кривошипной рукоятки представляют собой модуль и могут быть демонтированы или заменены только вместе. Не так дело обстоит с электродвигателем стеклоподъемника. Его можно заменить отдельно (глава Инструменты и приборы).
8. Монтаж: заклепайте стеклоподъемник, при этом вначале поставьте нижние заклепки.
9. Отрегулируйте окно в двери.
Демонтаж окна в двери
Демонтаж окна в двери описан выше. Кроме того, после монтажа отрегулируйте стекло в двери (следующий раздел).
Регулировка окна в двери

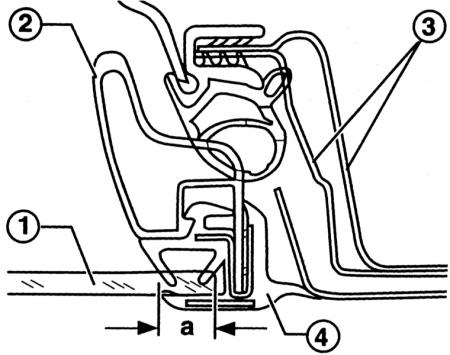

Регулировка окна в передней двери: задний край окна (1) передней двери должен входит в уплотнитель (4) опоры монтажных узлов двери (2), а = 9 мм. Цифрой «3» обозначена задняя стойка двери. То же самое относится к переднему краю окна задней двери.
Регулировка стекол в передних и задних дверях осуществляется одинаково (в зеркальном отражении).
1. Стекло в передней двери должно входить своим задним краем (стойка В) в уплотнитель примерно на 9 мм. К стеклу в задней двери относится то же самое, что для передней двери.
2. Вверху и впереди стекло должно быть параллельно уплотнителю по всему периметру. Другими словами: оно не должно быть перекошено в дверном проеме.
3. Если нужно, проведите фломастером линию по заднему краю переднего стекла (или по переднему краю заднего стекла) на расстоянии в 9 мм от края стекла.
4. Установите стекло – следите за параллельностью линии резинового уплотнителя.
5. Поднимите стекло почти до упора.
6. Теперь проверьте, параллельны ли по отношению друг к другу контур уплотнителя и контур стекла.
7. Если нет, ослабьте крепление стекла и отрегулируйте стекло так, чтобы оно стало параллельным уплотнителю.
Противоударные рейки
Противоударные рейки приклеены к двери. О демонтаже и монтаже см. в главе ранее.
Как снять ручку двери ауди а4 б5 рестайлинг
Демонтаж облицовки дверей
Здесь описан демонтаж облицовки передних дверей. Облицовка задних дверей демонтируется, соответственно, так же.
Демонтаж облицовки двери, 1-й этап: отжав крепежный выступ (2), снимите облицовку рукоятки стеклоподъемника (1), затем отвинтите рукоятку (3).
 |
 |
 |
Управляющая штанга замка со следующими деталями
1 – рычаг барабана замка;
2 – пружинный зажим;
3 – штанга;
4 – управляющий пружинный зажим;
5 – выключающий рычаг замка.
Стеклоподъемник виден с задней стороны на функциональной модели:
1 – верхний направляющий ролик;
2 – направляющая шина стеклоподъемника;
3 – опора стекла;
4 – двигатель стеклоподъемника.
Стрелки – винтовые соединения стекла/стеклоподъемника.
 |
 |
 |
 |
Демонтаж дверного замка
Советы: В небольшой серии дверные замки были установлены без синтетического покрытия. Эти замки демонтируются без снятия «опоры монтажных узлов» с двери.
При установке новой управляющей штанги между цилиндром замка и замком двери нужно отрегулировать ее длину. Длина может регулироваться путем сдвигания назад включающей втулки на детали шарнира со стороны замка управляющей штанги. Затем включающая втулка снова сдвигается вперед, в результате чего штанга фиксируется.
Демонтаж внешней ручки двери
Тот, кто выполняет эту работу на смонтированной двери, должен обладать спокойным характером и ловкими руками.
Демонтаж барабана замка
Демонтаж окна в двери
Демонтаж окна в двери описан выше. Кроме того, после монтажа отрегулируйте стекло в двери (следующий раздел).
Регулировка окна в двери
Регулировка окна в передней двери: задний край окна (1) передней двери должен входит в уплотнитель (4) опоры монтажных узлов двери (2), а = 9 мм. Цифрой «3» обозначена задняя стойка двери. То же самое относится к переднему краю окна задней двери.
Регулировка стекол в передних и задних дверях осуществляется одинаково (в зеркальном отражении).
Противоударные рейки приклеены к двери. О демонтаже и монтаже см. в главе ринее.
Замена замка и наружной ручки передней двери Audi A4
Инструменты:
Детали и расходники:
Примечание:
В этой статье описан процесс замены для передней двери. Ручка и замок задней двери заменяются аналогично.
Снятие и установка ручки передней и задней двери принципиально не отличаются.
Схема деталей ручки и замка передней двери Audi A4
1 — опора ручки двери;
2 — замок двери;
3 — приводная штанга;
4 — болт, 20Нм;
5 — крышка цилиндра замка;
6 — цилиндр замка;
7 — ручка двери;
8 — приводной рычаг;
9 — держатель зажима.
Порядок замены замка и наружной ручки передней двери Audi A4
2. Снимите раму двери со стеклоподъёмником с двери, обратитесь к Разделам Снятие и установка рамы окна передней двери и Снятие и установка стеклоподъёмника.
3. Выньте приводную штангу (3) из держателя зажима (9).
4. Отсоедините ручку двери от опоры и выньте из двери.
5. Установите на место ручку двери и зафиксируйте её в опоре.
6. Соедините приводную штангу (3) с зажимом (9), наклоните зажим на 90° и зафиксируйте на приводной штанге.
7. Если не планируется замена замка, то установите обивку двери.
Замена/снятие замка двери Ауди А4
8. Отсоедините отрицательный кабель (-) аккумуляторной батареи.
9. Рассоедините разъём замка двери.
10. При установке старого замка: отсоедините приводную штангу (3) у ручки двери (1) из держателя зажима (2).
При установке нового замка двери: сместите втулку (4) вниз и выньте приводную штангу (3). (5) – стопорный штифт, (6) – замок дери.
11. Выверните 2 болта (1) и выньте замок (3) вниз из двери. (2) – подкладка.
12. Отсоедините трос (5) привода двери у замка и у расцепляющего рычага (4).
13. Для снятия замка двери соедините трос (5) привода двери с расцепляющим рычагом (4), поверните на 90° (стрелка) и соедините с замком.
14. Вставьте замок в дверь и закрепите его моментом 20 Нм.
15. При установке нового замка, вставьте штангу привода (3) во втулку (4). Для фиксации сместите втулкой вверх. Выньте стопорный штифт (5) из замка (6).
При установке старого замка, соедините приводную штангу с ручкой двери.
16. Состыкуйте разъём замка двери.
17. Поставьте раму двери со стеклоподъёмником на дверь.
18. Установите обивку двери.
19. Присоедините отрицательный кабель (-) аккумуляторной батареи.
В статье не хватает:
Как снять ручку двери ауди а4 б5 рестайлинг
Ребилд ручек а4 б5 или восстановление элементов салона
Наверное все кто связывался vag(ом) знают их сурово-говняное покрытие внутренних ручек и всего остального, бесспорно приятные на ощюпь, но крайне нежные к ногтям, когтям, зубам и просто любителям чегонибуть поковырять.
Как только я купил аудюху то сразу в глаза бросились закоцанные ручки, но не удивился, я их ещё ни разу целыми нигде не видел и уже заранее знал что буду их восстанавливать так же как и на прошлой Ауди, на ощупь они такие же как и родные получаются)
Если решитесь на восстановление то вам понадобится :
Наждака градации 180, 320, 400
Грунт (поразаполнитель)
Краска(мне колеровали по цвету ручки)
Хороший твёрдый матовый лак
Обезжириватель(антисиликон)
Как снять ручку двери ауди а4 б5 рестайлинг
Audi A4 Ремонт внутренней ручки открывания водительской двери
Здравствуйе! Причина ремонта- дребезжание болтающейся ручки на неровностях.
1. Снимаем обшивку водительской двери.
Сверху обшивки откручиваем по одному шурупу с двух сторон. Откручиваем один шуруп возле ручки, снимаем накладку и под ней еще откручиваем два шурупа
2. Поднимаем обшивку ВВЕРХ, отводим и снимаем в начале стопор тросика ручки
после освобождаем фишки
3. Откручиваем один-красный болт у динамика 1+ с торца у динамика вдавливаем две пластмасовых защелки 2
Выдавливаем наружу саму вставку-ту, которую видим в салоне вокруг ручки
Так как у меня тонкие-черные оказались с пружиной на сжатие, то взял желтые- мене удобные, так как более толстые губы, но все равно поставил, удалось ухватиться за верхний усик пружины.
Ставил так: фиксирующий-нижний усик находиться немного сверху паза и круглогубцами начинаем вращать за верхний фиксирующий усик и немного давим вниз, как верхний усик заскочил в разрез ручки, сдвигаем нижний до попадания в паз. получилось быстро. Собираем в обратной последовательности.
Результат- упругое открывания двери и тишина на грунтовке, ручка не звякает
Перелом проводки в гофре водительской двери Audi A4 (B6,8E) 2003
Павел, доброго времени суток!
Проблема достаточно распространённая и встречается не только на Audi A4 (B6,8E), но и на многих других моделях концерна.
Что можно сделать в вашей ситуации:
1) Самое простое и примитивное, чтобы поработало какое-то время, это надо снять дверную карту и вытащить неисправный жгут проводов (“1” на чертеже) 8E1 971 029 C (до номера кузова >> 8E-3-500 000) или 8E1 971 029 N (с номера кузова 8E-4-000 001 >>).
Далее подбираем термоусадку необходимого диаметра и нарезаем усадку длиной по 30 мм, исходя из количества переломленных проводов. Потом надеваем термоусадку на длинные коцы проводов, спаиваем переломленные концы и сдвигаем термоусадку поверх спайки, после чего нагреваем её, чтобы она создала изоляционный слой. В идеале, лучше перепаять сразу все провода, чтобы у них была одинаковая длина, либо делаем вставки из новых ещё мягких проводов, которые не переломятся и также их спаиваем.
2) Если бюджет позволяет, то можно купить новый жгут проводки, по тем номерам, что написаны выше, но цена будет достаточно приличной (около 10 000 руб за косу);
3) Также существует оригинальный разъем с уже готовыми проводами 8Z0 971 029 L, но его цена также стремится к 10 000 руб, но у него есть ещё аналог от компании Herth+Buss, но я пока не смог найти его каталожника:
4) Также можно купить сам разъём 8E0 972 702 и подобрать к нему пины по этому каталогу. К сожалению, каталог не даёт мне данные по пинам, которые там используются, поэтому их надо вынуть, замерить и заказать сразу с обжатыми ремонтными проводами, как в каталоге. И следует помнить, что каждый ремонтный провод длиной около 50 см и обжат пинами с двух сторон. То есть есть, если нужно 16 пинов, то заказываем 8 ремонтных проводов, режем их пополам и получаем 16 пинов с хвостами по 25 см.
Чтобы вытащить старый пин и его померить, нужно взять что-то типа двух скрепок, разогнуть и вставить полученные проволоки с двух сторон от пина во внутрь разъёма, чтобы зажать замки, которые фиксируют пин в разъёме. Затем нужно просто потащить пин за провод и он вытянется из разъёма.
Пружина внутренней ручки открывания двери A4 B5
Наверное не только я столкнулся с такой проблемой, как сломанная пружина в ручке открывания двери. При этом ручки дребезжат на кочках и не возвращаются на место во время открытия. Нашел подходящую пружинку. Салонная ручка открывания двери от ВАЗ-2107 стоимостью 15 рублей.
Слева ВАЗ, справа моя сломанная.
Согнул до такой формы, одел на ось, за короткую сторону брался плоскогубцами и сжимая (скручивая против часовой) пружину вставлял в прорез оси ручки.
ВАЖНО: Если на оси прорезь для пружинки немного разогнута, ни в коем случае не поджимать, хрупкий металл.
Если кто-то из добрых побуждений решит поджать разогнутый прорез на оси ручки куда вставляется пружина, то хрупкий металл сделает свое подлое дело и отколется. В этом случае пружина сгибается по другому.
Люфта нет совсем, а если есть, то увеличить (разогнуть) силу пружины. Ось ручки и ручка это отдельные детали, между ними есть люфт, в зависимости от силы пружины он больше/меньше заметен. Ещё одной из причин “залипания” ручки, может быть немного погнута тяга, которая от ручки до замка в белом пластиковом кожухе. Мне её видимо погнули по невнимательности при установке фронтальной акустики. Выровнял и капнул в неё масла.
Как снять ручку двери ауди а4 б5 рестайлинг
| Файловый архив |
| Главная |
| Файлы пользователей |
| Медиа файлы |
| Общая статистика |
| Статистика скачиваний |
| К странице. |
Mods: FIS, Cruise, Allum pedals, MFSW+Tiptronic, Saloon Ligth full, Bi-xenon+LED, Задние LED, LWR, SWRA, SET, Pass. AirBAG off, IsoFIX Rear, Front Brake 312 mm, Coming Home, Rear Brake 286mm, Parking Aid 8сh, Webasto j364 + T90, Automatic climat control j255, LED подсветка номера, RNSE-PU, Rain sensor, BOSE, BT, Rear view CAM, ESP, Facelift III
Mods processed: RS3 look, BCM.
Mods wish: Steering III generation.
Mods: FIS, Cruise, Allum pedals, MFSW+Tiptronic, Saloon Ligth full, Bi-xenon+LED, Задние LED, LWR, SWRA, SET, Pass. AirBAG off, IsoFIX Rear, Front Brake 312 mm, Coming Home, Rear Brake 286mm, Parking Aid 8сh, Webasto j364 + T90, Automatic climat control j255, LED подсветка номера, RNSE-PU, Rain sensor, BOSE, BT, Rear view CAM, ESP, Facelift III
Mods processed: RS3 look, BCM.
Mods wish: Steering III generation.
Как поменять пыльник на ауди а4 б5
Оформите заявку на сайте, мы свяжемся с вами в ближайшее время и ответим на все интересующие вопросы.
Управляемость автомобиля и его поведение в чрезвычайных ситуациях во многом зависит от состояния подвески и ходовой части. Поэтому крайне важно поддерживать все узлы, детали и механизмы данных систем в работоспособном состоянии. Качественная диагностика, проводимая на специализированных стендах, позволит своевременно выявить неисправности на ранних стадиях и предотвратить появление более серьезных поломок.
Причины выхода из строя ШРУСа на Ауди А4
Чаще всего причиной поломки ШРУСа является порванный пыльник. Когда в защитном чехле появляются трещины или какие-либо иные повреждения, внутрь начинает проникать пыль, грязь и вода. Смешиваясь со смазкой, загрязнители очень быстро выводят деталь из строя.
По этой причине мы рекомендуем осматривать пыльник на своем автомобиле как можно чаще – не реже двух раз в год.
Желательно, чтобы замена ШРУСа на Ауди А4 Б5 выполнялась сразу после обнаружения даже малейших повреждений (их можно легко выявить по следам выступившей из трещин смазки.).
Кроме порванного пыльника, существует целый ряд факторов, которые сокращают рабочий ресурс данной детали, к примеру:
Обращаясь в тех, вы можете быть уверены, что все узлы и механизмы подвески и ходовой части будут тщательно проверены.
Замена ШРУСа на Ауди А4: признаки неисправностей
То, что деталь постепенно выходит из строя, владельцы транспортных средств могут определить и самостоятельно, но для этого необходимо знать свойственные поломкам признаки. Таким образом, основным признаком поломки наружного ШРУСа является характерный хруст, который можно услышать при повороте колес. О неисправностях внутреннего ШРУСа говорят вибрации и щелчки во время движения по прямой. В процессе диагностических работ на изношенном шарнире обнаруживается сильный люфт.
На Audi A4 для замены пыльника так же необходимо разбирать привод, как и при замене шарнира. Однако стоимость защитного чехла значительно ниже, чем самой детали, и особенно, если привод необходимо менять в сборе. Поэтому, чтобы сэкономить расходы на ремонте, мы советуем не откладывать поездку в технический сервис.
Правильно подбираем запчасти для замены
Видео: Замена Наружного Пыльника Гранаты На Ауди А4 B5
Частые проблемы модели
Двигатель и КПП
Следующие неполадки двигателей и коробок довольно часто встречаются на этом автомобиле:
Подвеска
Эти неисправности характерны для подвески немецкой машины:
Другие системы и узлы
Неполадки с другими системами и узлами:
Инструменты и оснащение
Замена внешнего ШРУСа на Ауди А6 С5 – операция технологически не сложная, поэтому ее можно выполнить самостоятельно.
Конструкторы достаточно хорошо проработали конструкцию привода, поэтому при замене наружных шарниров специфических инструментов не потребуется.
Передняя подвеска автомобиля выглядит так.
Для самостоятельной замены нужны лишь:
Также понадобиться новый шарнир и сопутствующие к нему компоненты – смазка, упорное и стопорное кольца, пластиковая втулка, болт крепления ШРУСа в ступице, пыльник, хомуты (все это обычно идет в одном комплекте с узлом).
Почему ШРУСы выходят из строя?
Ресурс детали огромен, но он очень зависит от герметичности резинового пыльника. Обычно ШРУС изнашивается из-за механических повреждений пыльника или расслабления крепежных хомутов. Большая часть пыльников, которые есть в продаже, – некачественные. Они легко разрушаются под воздействием низких температур. Пыльник должен надежно защищать механизм от попадания внутрь песка, воды, грязи. Если внутрь устройства попал песок, то он смешается со смазкой, в результате износ существенно ускорится.
Замена Пыльника Шруса Ауди 80 Б3
Замена пыльника внутреннего ШРУСа Passat B3- B4
Наш сайт: https://vgaraze.ru
Всегда следите за состоянием пыльников шрусов, не допускайте их разрыва. Пыльник играет важную роль, он не допускает попадания в шрус воды и грязи, если пыльник рвётся, то шрус быстро приходит в негодность.
не ставьте новые болты они китайские со временем откручиваются ставьте родные оригинальные.
а если открутить шаровую от рычага, то и суппорт снимать не надо и шаровая остаётся в поворотном
да хорошее видео.молодец
Болшое спасиюо тебе автор. Мне очен помогло. Уменя сегодня шруц рассыпался. Смотрю нет ни одного болта. Пришлос на буксире тащить. Утром разберу чтобы знать что покупать Спасибо еще раз.
пластиковые стяжки ставят рукожопы или нелюбимым клиентам. посмотри на цвет смазки через 6 месяцев, она побелеет — это вода смешивается со смазкой.
при снятии привода не обязательно выбивать палец шаровой. вполнее получается если открутить шаровую от рычага (три болта). снимать суппорт и скобу тоже совсем не обязательно.
2 проще выдернуть весь привод вместе с фланцем из коробки и раскручивать болты уже в тисках. потом собрать и ставить уже собранный. количество геммора так значительно уменьшается.
Хорошее видео, а болты ставить лучше родные, новые они китайские что ли, у меня был случай что они открутились и шрус вывалился наружу, пришлось потратиться на новую запчасть. Ну или потуже их затягивать!)
Ну если не менять колодки то можно просто открутить три болта и от шаровой и все ничего не мешает не снимать не ставить. А лишние движения они не нужны если ты в них не нуждаешся. тогда бы видео назвал замена шруса и колодок
АУДИ 80 Б4.КАК САМОМУ ЗАМЕНИТЬ ШРУС И ПЫЛЬНИК ЗА 20 МИНУТ
КАК САМОМУ ЗАМЕНИТЬ ШРУС
Замена наружного пыльника/ШРУСа audi80
Loеbro 300335 Комплект под гайку. Loebro 300376 Комплект под болт.
на колхозном сервисе меняли внутренний шрус. сказали коробка клинит.смотрел вроде коробка норм.возможно что подшипник шруса не той стороной поставили.?кто сталкивался
у меня свучит какойто сток руль паварачиваю когда
Спасибо за видео!Очень наглядно.Удачи Вам!
если привода сняты, машину можно возить на тросу?
с дачи вечером стал отъезжать, а она ни едет! Внутренний шрус открутился))) посмотрел видео, спасибо за него. Завтра поеду ковыряться, машину пришлось на даче оставить.
Замена наружного ШРУСа AUDI A6 C5
В данном фото отчёте подробно показано как своими руками произвести замену наружного ШРУСа и пыльника на автомобиле Audi A6 C5. Признаки поломки ШРУСа известны всем автолюбителям. Главный из них – появление характерного «хруста». Такой звук могут издавать только шарики, которые перекатываются по канавкам, так как имеют слишком большую выработку. Звуковое сопровождение может появляться в любой момент, но обычно это происходит при поворачивании, резком ускорении, преодолении препятствий. Автолюбителям необходимо знать и о других вариантах того, как проверить ШРУС.
Окончательно убедиться в неисправности шарниров, помогут:
Пыльник предохраняет ШРУС от попадание разнообразных посторонних предметов, поэтому шарниры равных угловых скоростей
, всегда герметизируются пыльником из резины, и очень быстро выходят из строя при возникновении в пыльнике даже незначительного отверстия.
Необходимые инструменты для замены:
Если менять пыльник ШРУСа с правой стороны то придётся снимать рычаги, так как мешают штаны (выхлопная труба), а с левой стороны ШРУС можно снять без откручивания рычагов.
Загоняем авто на яму и сворачиваем болт ступицы (шестигранник и труба). Домкратим, откручиваем и снимаем колесо. Выворачиваем болт ступицы до конца.
Чтобы вытащить ШРУС нужно либо освободить из поворотного кулака верхние рычаги, но в моем случае он настолько приржавел, что освободить его можно только с помощью нагрева), либо освободив два нижних рычага что было и сделано.
Накидным ключом или с помощью головок окручиваем гайки и выбиваем рычаги из поворотного кулака.
Поворачиваем руль влево до упора и высвобождаем ШРУС(место там хватает).
Как самостоятельно заменить ШРУС на «Ауди» A4?
Шарнир равных угловых скоростей (ШРУС) — подшипник, задача которого передать крутящий момент коробки передач на колесо. Особенности устройства ШРУСа у «Ауди» А4 позволяют передавать крутящий момент независимо от угла поворота колеса.
Признаки неисправности ШРУСа
Поскольку данная деталь автомобиля подвержена постоянной нагрузке, она часто изнашивается и приходит в непригодность, из-за чего необходима периодическая ее замена. Эту необходимость можно определить самостоятельно — есть несколько сигналов о том, что ШРУС на «Ауди» А4 пришел в негодность и требует замены:
• постоянный хруст и равномерный рокот в районе одного из колес передней оси;
• потрескивание при совершении поворота;
• неприятные звуки при повороте в районе двигателя.
Также, в зависимости от того, в какой части вала возникли описанные выше шумы, можно сделать вывод о том, какой из ШРУСов (правый или левый) пришел в непригодность. При обнаружении признаков поломки ШРУСа у «Ауди» его необходимо немедленно менять!
Замена ШРУСа
Конструкция автомобиля Audi А4 в принципе позволяет произвести замену ШРУСа своими руками, без помощи специалистов. Для данной технической процедуры необходим простой набор инструментов, новый ШРУС на Ауди А4, и смазка для ШРУСа (обычно идет в комплекте с новой деталью). Замена ШРУСа своими руками является несложной процедурой, которую можно выполнить в кратчайшие сроки. Мы предлагаем вниманию владельцев Audi A4 поэтапную инструкцию самостоятельной замены ШРУСа.
ЭТО ИНТЕРЕСНО: Проваливается педаль сцепления ваз 2106
1. Ослабление болта ступицы. Данный этап выполняется на стоящем автомобиле до его поднятия домкратом.
2. Подъем Audi посредством домкрата и снятие колеса.
3. Установка авто на упор (можно использовать любые подручные средства, главное — надежно закрепить автомобиль в поднятом состоянии).
4. Скручивание болтов щитка и снятие щитка.
5. Чистка и откручивание болтов крепления ШРУСа. Перед откручиванием необходимо переключить коробку передач на режим Р.
6. Откручивание болтов ступицы.
7. Откручивание болтов верхних рычагов, снятие верхних рычагов.
8. Извлечение полуоси (приводного вала). Для удобства извлечения необходимо выкрутить рулевое колесо.
9. Снятие ШРУСа. Лучший способ — вкручивать болт ступицы, благодаря чему ШРУС сам начнет двигаться вверх.
10. Снятие шайб с вала, тщательная обработка и очистка вала (лучше всего использовать керосин), просушка.
Видео: Замена пыльника наружного ШРУСа VW Passat b5, skoda superb, Audi A4 A6.Нивовский пыльник на Пасат б5
Особенности ремонта Audi A4 B5
Ремонт Audi A4 B5 имеет характерные особенности. При наличии технических знаний и опыта, некоторые работы можно проводить своими руками. В остальных случаях, когда нужна более основательная диагностика и разборка крупных узлов, рекомендуется обращаться в сервис.
Радиатор печки
Если не работает отопитель, возможно потёк радиатор. Заменить его удастся самому, если под рукой будут: головки, комплект накидных ключей, небольшая трещотка, отвёртки, шестигранники, г-образные ключи, torx, пластиковые хомуты и клей. Однако надо быть готовым к тому, что придётся демонтировать всю торпеду, разбирать тоннель, руль, консоль. А ещё — копаться с множеством секретных гаек, ввёрнутых с немецкой педантичностью. Читать также Что означает загоревшийся значок ЕРС на приборной панели Ауди?
Замена приводного ремня
На А4 Б5 приводной или навесной ремень используется для вращения целого ряда узлов: генератора, кондиционера, гидроусилителя, помпы. Сейчас всё чаще применяются жёсткие поликлиновые модели, но даже самые качественные изделия подвержены износу. Это прямо влияет на безопасность езды, поэтому следует регулярно отслеживать его состояние, чтобы не упустить момент замены. Особое внимание уделять состоянию наружной поверхности — не должно быть следов грязи и масла, обрывов. Также нужно проверять его на степень натяжения каждые 15 тысяч километров пробега. Заменить деталь можно самому.
Мигает иммобилайзер
Такая неисправность всегда неприятна, так как невозможно бывает завести машину. Как правило, эту проблему вызывают три причины: закисание контакта на антенне иммо, срабатывание защиты от взлома из-за какой-то причины, сбой в штатном ключе (потеря чипа или другое).
Замена верхних рычагов
Менять рычаги можно без ямы и подъёмника. Надо вооружиться накидными ключами, головками, воротком, монтировкой, домкратом и средством ВД-40 для закисших соединений. Далее снимаются колёса и откручиваются повреждённые рычаги. Главная сложность — болты, которые со временем прикипают, их бывает трудно выворачивать. Часто приходится отрезать болгаркой.
Развал-схождение
В 90% случаях эта проблема определяется по неравномерному износу шин. Они истираются с внутренней стороны покрышки. Как правило, регулировку углов установки колёс следует доверять специалистам. На задней оси развал-схождение выставляется болтами с эксцентриками. Здесь диапазон корректировок весьма широк, трудностей не возникнет.
А вот спереди часто приходится перемещать подрамник вправо, так как в противном случае не хватает места. Процедура эта опасна тем, что при неаккуратном демонтаже повреждаются болты крепления — в свободной продаже найти сложно.
Снимаем торпедку Audi A4 Audi A4 (тема закрыта)
Разборку начинаем со съёма магнитолы. Если она не оригинальная, то достав её, откручиваем две заглушки, снимаем декоративную накладку (4 болтика и 2 защёлки по бокам климат-контроля (они скрыты)).
Снимаем бардачок. Всего 5 болтиков.
Снимаем заднюю пепельницу и откручиваем гайку на 13.
Достаём заглушки слева и справа и головкой на 8 с маленькой трещеткой выкручиваем болтики.
Вытащив пластмассовый штифт снизу ручки ручника, снимаем ее.
Затягиваем ручник повыше и снимаем эту панельку (будьте осторожны с проводкой от диагностического разъёма).
Достаём ещё одну заглушку возле ног и откручиваем гайку.
Откручиваем 4 болта крепления центральной консоли.
Кожу возле ручки переключения передач отсоединяем от консоли и продеваем через отверстие в консоли, чтобы не мешала снятию.
Дальше, аккуратно сдергиваем и достаем консоль, параллельно оттягивая её части, которые дальше возле ног, в стороны, чтобы не порвать звукоизоляцию.
Откручиваем ещё 4 болта и оттягиваем блок кнопок. Снимаем с блока разъемы.
Откручиваем 4 болта и снимаем панель с водительсткой стороны снизу.
Снимаем рулевое колесо.
Для простого руля понадобится длинная звёздочка торкс 30, для окручивания двух болтов подушки безопасности.
Для трехспицевого руля достаточно короткой насадки торкс 30.
Снимаем подушку и разъединяем её разъём.
Откручиваем узел сигнала и отсоединяем разъём. Осторожно! Под каждым болтиком стоит пружинка! Не потеряйтеих!
Для снятия верхней части кожуха рулевого вала, окручиваем длинной тонкой фигурной отвёрткой снизу два длинных самореза.
Откручиваем гайку на 24 и, запомнив положение руля снимаем его.
В случае трёхспицевого руля, там болт под звёздочку вроде М12. Не смещайте положение Положение шлейфа относительно руля!
Теперь можно снять приборную панель, открутив два болтика снизу. Отсоединяем от неё шлейфы проводов.
Чтобы достать разъём нужно сначала оттянуть замок вверх (он как бы внутри штекера).
Откручиваем болты крепления самой панели (чёрные). Два по бокам и 3 снизу под декоративными накладками.
Три болта крепления в зоне руля, ещё три в зоне центральной консоли и один в зоне бардачка.
Также нужно открутить несколько белых(зелёных) болтов в районе крепления подушки пассажира (подушка будет сниматься вместе с панелью). Не забываем разсоединить разъём подушки.
Для поиска места расположения болтов, да и вообще в этой работе хорошо применять зеркальце.
Ещё пару слов о зоне руля. Узел в котором “ездит” ребристая гофрочка крепится к самой панели двумя болтиками к которым доступ очень ограничен! Их нужно открутить любым возможным способом, а при сборке ещё и закрутить!
Ещё надо открутить вот эту рампочку.
Откручиваем одну гайку соединения короба отопителя и канала, который идёт к панели на фронтальный обдув. Не забудьте снять датчик солнечного света, расположенный в центральной решётке. ЧТобы его снять, подковыривается верхняя крышечка и короткой отверткой откручиваем сам датчик.
Убедившись что всё откручено и ничего не мешает, начинаем снимать панель: тянем её к себе в вверх, во время съёма продеваем тот самый околорульный узел с гофрочкой.
Вытаскиваем панель через правую или левую дверь. Наблюдаем такую картину.
Снятая панель. Стрелками указано распределение воздуха обдува ветрового стекла и боковых окон.
Ремонт замка зажигания Ауди А4 Б5
Для решения проблемы мне понадобились следующие инструменты:
– Торкс 25 (Torx T25)
– Шестигранник на 4 мм
– плоская и фигурная отвертки на 3 мм
– наждачная бумага с зернистостью P2000
– надфиль
и около часа времени.
Похожие материалы
Ремонт генераторов с
Глушим ЕГР на дизеле
Замена обгонной муфты
На двигателях Audi, Volkswagen, Ford, Seat, в моем случае это двигатель 1.9 TDI AHU, 90 сильный турбодизель на генераторе стоит вместо литого шкива обгонная муфта. Она предназначенна для снижения нагрузки во время переключения передач, то есть рывков двигателя, на остальные агрегаты:
Пять вещей, за которые любят и ненавидят Audi A4 B5
Праздники могут проходить по-разному – мы вот, например, продолжаем изучать большую немецкую тройку образца 1990-х, и теперь говорим о машинах попроще: если на А8 ещё не хватает, можно начать с А4 первого поколения. В максималочке, позднего года, да после одного хозяина. А что, а вдруг!
« Четвёрка» первого поколения – современник первой «авоськи», она также была призвана составить конкуренцию BMW и Mercedes-Benz, только в D-классе, и выпускалась с 1994 по 2000 год. Хороший набор моторов – как рядных «четвёрок», так и V6 (и бензиновых, и дизелей), надёжные МКП и АКП, варианты с передним приводом и полным приводом quattro… Первый рестайлинг модель пережила в 1996-м, а второй – за полтора года до снятия с производства, в 1999-м. Как зарекомендовали себя эти «Аудюхи» на российских просторах спустя пару десятков лет?
На фото: Audi A4 ‘1994–97
Четвёрка четвёрке рознь: после первого рестайла унификация с соплатформенными VW Passat B5 и Skoda Superb стала выше, что упростило подбор запчастей, а электрика стала надёжнее. Электроника, считай, и вовсе поменялась в корне, ибо появилась CAN-шина. Кроме того, кузова стали красить чуть лучше, что положительно сказывается спустя годы. В отличие от А8, кузов на всех А4 не алюминиевый, а всего лишь стальной оцинкованный, но в силу этого за машиной закрепился стереотип, что металл, прямо как у «старшей сестры», якобы не гниёт. Или всё-таки гниёт?
Конечно же, кузов гниёт, но делает это не столь активно, как многие современники, и лишь в особых, характерных точках. Если на них вовремя обращать внимание, то кузов реально без проблем прослужит долгие десятилетия. Качественная оцинковка поражает простых российских юзеров тем, что даже при повреждении слоя краски в аварии вроде бы оголённый металл не ржавеет по полгода. Словом, кузовщина первой «четвёрки» – это её сильное место и повод для любви к этому авто.
На фото: Audi A4 ‘1994–97
Никакой особой нежности в ней нет, это по большей части миф. Но возникший отнюдь не на пустом месте. Революционное (опять-таки, как и у «старшей сестры») шасси PL5, впоследствии успешное и давшее жизнь ряду моделей, поначалу действительно грешило низкой прочностью алюминиевых передних рычагов, так что и состав сплава, и конструкцию пришлось корректировать. Это сняло часть проблем, но любителям скакать по валунам владение А4 по-прежнему категорически противопоказано.
На фото: Audi A4 ‘1997–99
Однако и аккуратных водителей иногда отпугивает сложная конструкция, которую якобы дорого ремонтировать. Это давно не так: фирменный комплект рычагов стоит порядка 12 000 рублей, качественный неоригинал – около 7 000 рублей, а хорошо восстановленный б/у комплект – и вовсе в районе 3 000 рублей.
На фото: Audi A4 ‘1999–2000 и Audi A4 Avant ‘1999–2001
Другое дело, что добавить к этим литрам при необходимости зачастую практически ничего нельзя: в целом ряде модификаций седана А4 спинка заднего сиденья цельная, и она не складывается, а лишь демонтируется. Но и это не решает проблемы с вместительностью – за спинкой кроется металлическая перегородка, в которой есть только небольшое отверстие для длинномеров. И это не единственная проблема с задним рядом сидений в А4.
Кузов тут шире, чем у предшественницы Audi 80, поэтому места по плечам сзади вполне достаточно (случается, что пожилая А4 везёт в деревню пять человек по 100 кг каждый, и «для двигателя и ходовки проблем никаких»), а вот по стопам и коленям – всё же тесновато. Проблема не сказать, что пустяковая, ведь её довольно часто отмечают даже владельцы этих машин, на заднем ряду ездящие, мягко говоря, нечасто.
На фото: Торпедо Audi A4 ‘1999–2000 и Торпедо Audi A4 Avant ‘1995–97
Коробки передач «четвёрки» первого поколения, и механические, и автоматы, весьма надёжны, и то же можно, в принципе, сказать о двигателях. Однако есть общие для всей линейки моторов проблемы: при сочетании продольно расположенного двигателя с передним приводом система охлаждения получается довольно компактной, и на старых «четвёрках» она склонна к загрязнению и появлению течей, а также могла подвергнуться не слишком удачному ремонту с использованием радиатора меньших размеров, нежели родной (такие китайские «аналоги» в большом ходу) и неоригинальных трубок. На моторах V6 довольно частая поломка – «полетевшая» помпа.
Однако в целом, как мы уже говорили, двигатели «четвёрки» весьма удачны по конструкции и надёжны. А их линейка столь обширна, что на её концах мы, по сути, имеем разные автомобили, особенно если добавить сюда наличие передне- и полноприводных версий: бензиновые «атмосферники» на 101, 125, 150, 165 и 193 л.с. (объёмом от 1,6 до 2,8 л.), турбированный 1,8 л на 150 л.с. и пара дизелей мощностью 90 и 110 л.с. И если дизели и 1,6-литровые моноприводные машинки на механике радуют владельцев низким расходом топлива (в реальности у базового бензинового мотора получается в районе 9,3 л/100 км по городу) в сочетании с вполне приемлемой динамикой, то «старшие» моторы уже откровенно «едут», и паспортные 7,3 – 8,3 секунд до «сотни» для экземпляров с V6 в хорошем состоянии вполне реальны и сегодня.
На фото: Audi A4 ‘1999–2000
Хорошей управляемостью и устойчивостью «четвёрка» обязана низкому центру тяжести, который, в свою очередь, получился таковым отчасти из-за того, что кузов по меркам «гражданских» моделей фактически прижат к земле. За всё приходится платить, и малый клиренс – это часть платы за породистые ездовые повадки. Дорожный просвет составляет всего 110 мм, и с ним Audi A4 B5, несмотря на наличие полноприводных версий, остаётся сугубо дорожной моделью, которой не очень-то уютно в России в сравнении с многими близкими по характеристикам машинами.
На фото: Audi A4 ‘1994–97
Однако, сделав «четвёрку» приземистей, чем BMW 3 Series E46 и Mercedes-Benz C-Class W203, в Ингольштадте очень хорошо понимали, за что сражаются. В итоге по манёвренности, способности «следовать за рулём» и держать дорогу Audi A4 B5 уж точно не уступает именитым конкурентам. И сегодня это не то чтобы прямо-таки главный повод любить эту машину, но своеобразная вишенка на торте, идеально дополняющая всё то хорошее, что есть в этом автомобиле.
На первый взгляд видавшая виды «четвёрка» кажется эдаким демократичным автомобилем без особых запросов, благо цены на вторичном рынке даже на самые свежие и ухоженные экземпляры едва добираются до 300 000 рублей. Но на самом деле некая «элитарность» автомобиля начинает чувствоваться, если смотреть на него через призму ремонтопригодности. Не все запчасти стоят дорого (хотя оригинальный салонный пластик, например, весьма дорог), и с их заказом нет особых проблем, но вот сам ремонт может оказаться затратным. Скажем, банальная замена ремня ГРМ обойдётся в сумму порядка 10 000 рублей – и только из-за того, что конструктивные особенности заставляют «раскидывать» половину передка. Хотите самостоятельно поменять воздушный фильтр, не имея на сей счёт чётких инструкций и навыка? Готовьтесь потратить не пару минут, а час-полтора. Крупный ремонт трансмиссии или двигателя – только на СТО, никаких гаражей.
Словом, она любит индивидуальный, неспешный и квалифицированный подход – как и любая Audi. Так ведь и она – сама индивидуальность. То было время, когда в Ауди имели стиль, но не лепили из него одинаковых машин, хотя и родство классов, безусловно, чувствовалось в облике. Однако Audi A4 B5 не перепутаешь ни с современниками классом выше, ни с её собственными «потомками» — это весьма и весьма узнаваемая и любящая индивидуалистов машина, чему дополнительно способствует огромное количество заводских цветов и комплектаций.
На фото: Audi A4 ‘1994–97
«Выглядит дороже цены» — так про неё говорят. Это, в свою очередь, является ещё одним стимулом к покупке Audi A4 B5. Но не торопитесь, стоит дождаться окончания праздников и трезво оценить варианты – чтобы праздником стало само владение этим выдающимся автомобилем.
