Массив в AutoCAD (Автокаде)

Мы уже рассмотрели многие инструменты редактирования в Автокаде. В этом уроке разберём, как работать в Автокаде с инструментом «Массив».

Часто при создании чертежей в AutoCAD приходится создавать группы одинаковых объектов, расположенных в определенном порядке. Для этого полезен инструмент «Массив» в AutoCAD.

Можно начертить один объект, а потом скопировать его нужное количество раз. Но при этом возникают трудности расположения объектов по кругу или по определенной траектории. В AutoCAD на этот случай есть инструменты «Круговой массив» и «Массив по траектории».

По умолчанию в AutoCAD 2012 (AutoCAD 2013) построение массивов ведется в интерактивном режиме с помощью мышки.

Построение прямоугольного массива в AutoCAD

Для начала постройте какой-нибудь объект. Например, круг или прямоугольник.

Теперь на вкладке “Главная” на панели инструментов “Редактирование” щелкните по кнопке прямоугольного массива.

Далее выберите объекты, которые будут дублироваться и составят собой нужный прямоугольный массив в AutoCAD. По окончании выбора нажмите Enter.

Затем мышкой укажите точку противоположного угла сетки, чтобы задать количество рядов и столбцов массива AutoCAD. Щелчком мыши зафиксируйте нужную компоновку.

Далее укажите точку противоположного угла сетки для задания расстояний между рядами и столбцами, в которых будет создаваться Аutocad массив. Щелкните мышкой. Завершите создание массива, нажав Enter.

После построения массива в AutoCAD можно его отредактировать, щелкнув мышкой по созданному массиву. На ленте появится специальная панель, на которой вы сможете задать точные параметры Автокад массива.

Построение кругового массива в AutoCAD

Чтобы сделать круговой массив в Автокаде, нужно выдержать последовательность действий. Изначально необходимо построить объект и окружность, определяющую круговой массив.

Щелкните по кнопке кругового массива. Выберите исходный объект. Нажмите Enter.

Затем необходимо указать центральную точку окружности. Для этого наведите курсор мыши на окружность. Ее центр проявится в виде знака “+”. Щелкните по нему. И начните отводить курсор.

Теперь вам надо указать количество исходных объектов кругового массива в AutoCAD. Я введу значение 10. Теперь нажмите Enter.

Дальше надо указать угол для заполнения массива. Я укажу 180град.

Т.е. 10 исходных объектов построятся только на половине окружности (180град.).

Каждый раз подтверждайте свои действия нажатием на клавишу Enter.

Построение массива по траектории в AutoCAD

Чтобы построить массив по траектории в AutoCAD, необходимо заранее подготовить ее. Я начертил ее при помощи полилинии.

Необходимо, чтобы траектория была единым объектом.

На вкладке “Главная” на панели “Редактирование” нажмите на значок треугольника рядом с кнопкой массива.

Появится список со всеми возможными массивами в AutoCAD.

Щелкните по кнопке “массив по траектории”.Выберите исходный объект. Нажмите Enter.

Затем щелкните по исходной траектории. Начните отводить курсор мыши. Вы увидите, как будет строиться Аutocad массив вдоль заданной полилинии.

Если расстояние между объектами не позволит вместить все элементы на заданной траектории, то программа предложит скорректировать это значение. Если нажмете “да”, то автоматически все 10 элементов разместятся на траектории.

Если нажмете “нет”, то Вам будет предложено ввести новое значение. Естественно, его надо указать меньше, чем то, что Вы уже вводили.

Источник

AutoCAD

Не удалось извлечь оглавление

Массивы

Выбранные объекты можно копировать и формировать из них структуры, называемые массивами.

После выбора объектов, которые нужно скопировать (они называются исходными объектами), необходимо задать способ их расположения. Имеется три типа массивов.

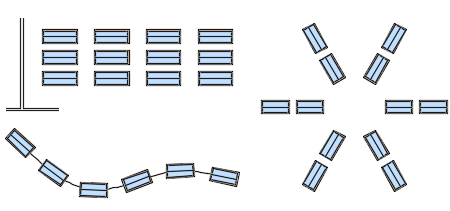

Ниже приводятся примеры массивов, определяющих размещение демонстрационных столов.

Каждый компонент массива называется элементом массива и может состоять из нескольких объектов. В качестве исходного объекта массива можно также указать блок.

Ассоциативные и неассоциативные массивы

Параметры команды МАССИВ позволяют указать, будут ли массивы по умолчанию ассоциативными или неассоциативными.

Редактирование элементов ассоциативного массива

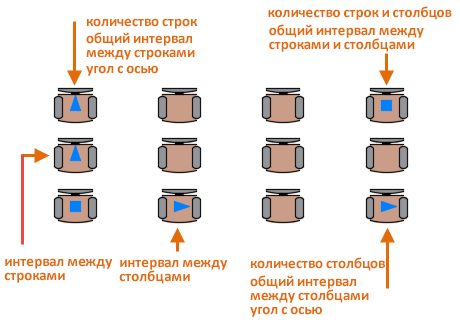

Изменения в ассоциативные массивы можно вносить непосредственно с помощью ручек, с помощью параметров всплывающего меню ручки, отображающегося при наведении курсора на ручку, или с помощью команды МАССИВРЕД, доступной на контекстной вкладке или в командной строке. Ниже приводятся примеры основных элементов управления для прямоугольного массива стульев. Элементы управления массивов по траектории и круговых массивов совпадают.

После создания ассоциативного массива его элементы можно изменять следующим образом.

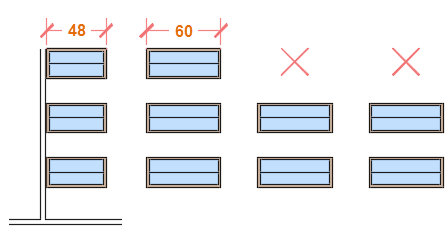

В этом примере первый столбец массива столов стал короче, а первые два элемента верхней строки были удалены.

Даже после этих изменений массив остается ассоциативным: интервал и угол между элементами можно динамически изменять одним действием.

Источник

AutoCAD

Создание из командной строки копий объектов, упорядоченных в массив.

Сохраняет старое поведение командной строки для создания неассоциативного массива, прямоугольного или кругового 2D массива.

Отображаются следующие запросы.

Выберите объекты

Выбор одного или нескольких объектов для использования в качестве основы массива.

Тип массива

Задание построения прямоугольного или кругового массива.

Прямоугольный

Создание прямоугольного массива путем размножения выбранных элементов с заданным количеством рядов и столбцов, образующих прямоугольную матрицу.

Выбранный объект или базовый элемент помещается в нижний левый угол, а остальные элементы массива создаются в направлении вверх и вправо от него.

Количество строк (—) Задание количества строк с помощью ненулевого целого числа. Если задан один ряд, необходимо задать более одного столбца, и наоборот. Количество столбцов (|||) Задание количества столбцов. Расстояние между строками или размер ячейки Задание расстояния между строками, включая длину объекта для создания массива.

Для добавления рядов вниз необходимо задать отрицательное расстояние между рядами.

Для одновременного задания расстояния между строками и столбцами укажите два набора координат или местоположения чертежей, которые соответствуют противоположным углам прямоугольника.

Расстояние между столбцами (|||) Указание расстояния между столбцами.

Для добавления столбцов влево необходимо задать отрицательное расстояние между столбцами.

Полярные

Создает массив путем указания центральной точки, вокруг которой строятся копии выбранных объектов.

При построении кругового массива базовая точка последнего объекта в наборе используется для всех объектов. Если выбор объектов был сделан с помощью рамки или секущей рамки, то последний объект в наборе устанавливается произвольно. Удаление объектов из набора и добавление объектов к нему также оказывает влияние на то, какой объект будет считаться последним. Набор можно также объединить в блок, размножая затем именно его.

На основании вводимых значений запроса определяется, основана ли конфигурация массива на количестве элементов или на угле, заполняемом элементами массива.

Центр массива Задание центрального положения для массива. Базовая точка

Задание новой базовой точки, которая остается на постоянном расстоянии от центральной точки при построении массива.

Число элементов в массиве Указание общего количества элементов, добавляемых в массив вокруг центральной точки.

Если значение не введено, массив будет создан на основе значений угла заполнения и угла между элементами.

Угол заполнения («+» = прчс, «-» = почс) Определение внутреннего угла между базовыми точками первого и последнего объектов массива. Введите положительное число для поворота элементов против часовой стрелки или отрицательное для поворота по часовой стрелке. Угол между элементами («+» = прчс, «-» = пчс) Определение центрального угла между объектами на основе центральной точки массива и базовых точек объектов массива. Введите положительное число для поворота элементов против часовой стрелки или отрицательное для поворота по часовой стрелке.

Источник

AutoCAD

Не удалось извлечь оглавление

Массивы

Выбранные объекты можно копировать и формировать из них структуры, называемые массивами.

После выбора объектов, которые нужно скопировать (они называются исходными объектами), необходимо задать способ их расположения. Имеется три типа массивов.

Ниже приводятся примеры массивов, определяющих размещение демонстрационных столов.

Каждый компонент массива называется элементом массива и может состоять из нескольких объектов. В качестве исходного объекта массива можно также указать блок.

Ассоциативные и неассоциативные массивы

Параметры команды МАССИВ позволяют указать, будут ли массивы по умолчанию ассоциативными или неассоциативными.

Редактирование элементов ассоциативного массива

Изменения в ассоциативные массивы можно вносить непосредственно с помощью ручек, с помощью параметров всплывающего меню ручки, отображающегося при наведении курсора на ручку, или с помощью команды МАССИВРЕД, доступной на контекстной вкладке или в командной строке. Ниже приводятся примеры основных элементов управления для прямоугольного массива стульев. Элементы управления массивов по траектории и круговых массивов совпадают.

После создания ассоциативного массива его элементы можно изменять следующим образом.

В этом примере первый столбец массива столов стал короче, а первые два элемента верхней строки были удалены.

Даже после этих изменений массив остается ассоциативным: интервал и угол между элементами можно динамически изменять одним действием.

Источник

AutoCAD

Не удалось извлечь оглавление

Диалоговое окно «Массив»

Создание нескольких копий объектов в виде прямоугольной или круговой привязки.

Способы доступа

С помощью параметра «Прямоугольный массив» создается прямоугольный массив путем размножения выбранных элементов с заданным количеством рядов и столбцов, образующих прямоугольную матрицу. С помощью параметра «Круговой массив» создается массив путем указания центральной точки, вокруг которой строятся копии выбранных объектов.

Список параметров

Отображаются следующие параметры.

Прямоугольный массив

Создание прямоугольного массива путем размножения выбранных элементов с заданным количеством рядов и столбцов, образующих прямоугольную матрицу.

Число рядов в массиве.

Если в массиве только один ряд, необходимо задать более одного столбца.

Задание числа столбцов в массиве.

Если в массиве только один столбец, необходимо задать более одного ряда.

Расстояние и направление смещения

Круговой массив

Создает массив путем указания центральной точки, вокруг которой строятся копии выбранных объектов.

Центр кругового массива. Здесь можно ввести численные значения координат или, нажав «Указать центр массива», указать точку на экране.

Указать центр массива

Закрывает на время диалоговое окно «Массив» для указания центральной точки непосредственно в области рисования.

Здесь задаются способ и значения для размещения объектов в круговом массиве.

Поворот элементов в массиве, как показано на образце внутри диалогового окна.

Показ и скрытие дополнительных параметроа в диалоговом окне «Массив». При нажатии кнопки «Больше» появляется ряд дополнительных параметров, а имя кнопки меняется на «Меньше».

Базовая точка объекта

Задание новой базовой точки, которая остается на постоянном расстоянии от центральной точки при построении массива. Конфигурация кругового массива определяется на основе расстояния от центральной точки массива до опорной (базовой) точки на последнем выбранном объекте. Конкретный выбор точки в качестве базовой зависит от типа объекта, как показано в следующей таблице.

Базовые точки, установленные для объектов по умолчанию

Тип объекта	Базовые точки по умолчанию
Дуга, круг, эллипс	Центральная точка
Многоугольник, прямоугольник	Первая угловая точка
Кольцо, отрезок, полилиния, 3D полилиния, луч, сплайн	Начальная точка
Блок, многострочный текст, однострочный текст	Точка вставки
Вспомогательные линии	Середина
Область	Ручка

Использование стандартной базовой точки для расположения элемента кругового массива. Следует снять этот флажок для задания точки вручную.

Задание координат X и Y базовой точки. При нажатии кнопки «Указать базовую точку» диалоговое окно временно закрывается, и пользователь получает возможность указания точки непосредственно на экране. После указания точки диалоговое окно «Массив» вновь появляется на экране.

Выбор объектов

Задание объектов, из которых строится массив. Выбрать объекты можно как до, так и после вызова диалогового окна «Массив». Для того чтобы выполнить выбор, когда окно уже вызвано, следует нажать кнопку «Выбор объектов». Диалоговое окно временно закрывается. По завершении выбора объектов нажмите клавишу ENTER. Диалоговое окно «Массив» появляется вновь. После сообщения «Выбрано объектов:» выводится количество объектов, которые выбрал пользователь.

Область просмотра

Предварительный просмотр изображения массива, соответствующего текущим установкам диалогового окна. Образец динамически обновляется при изменении какого-либо параметра. Однако для этого необходимо перейти к другому полю.

Образец

Закрытие диалогового окна «Массив» и построение массива в текущем чертеже.
