Какие бывают тачскрины

В настоящее время в ридерах и планшетах можно встретить четыре разных типа тачскринов. Не все знают о различиях между ними. В данной статье я постараюсь коротко и ясно рассказать о том, какие же бывают тачскрины, какие их разновидности лучше, какие хуже и почему.

Итак, все тачскрины можно разделить на четыре основные группы: резистивные, емкостные, индукционные и инфракрасные. Совсем необязательно знать о технических подробностях их устройства, достаточно обладать информацией об их достоинствах и недостатках.

В электронные книги с дисплеями E-Ink устанавливаются тачскрины всех четырех типов: резистивные, индукционные, емкостные и инфракрасные. Резистивные представляют собой пленку, которая располагается на экране. Она увеличивает количество бликов и делает изображение на экране мутноватым и менее контрастным (если пленка тачскрина матовая; если глянцевая, то потери контраста незначительны, но количество бликов превосходит все разумные пределы). Таким образом, электронные книги на е-инк с резистивным тачскрином я приобретать не рекомендую. Недаром практически все производители сняли подобные книги с производства. Их можно (но не нужно!) приобрести разве что б/у. Примеры: Explay TXT.Book B67, PocketBook 302, Wexler Book E.7001 и Sony PRS-600/900.

Индукционные тачскрины (наиболее распространены тачскрины фирмы wacom) располагаются позади экрана и поэтому не влияют на качество изображения. Но управление можно производить только стилусом (резистивные же тачскрины управляются как стилусом, так и пальцами). Причем стилусом специальным, если Вы его потеряете, то за новый придется выложить не менее 450 рублей. Такие тачскрины сейчас уже тоже редко встречаются в ридерах. Их ставят в Onyx Boox A62, PocketBook 612/912, Globusbook 750/950.

Емкостные тачскрины располагаются над экраном E-Ink/SiPix. Они, как и резистивные их собратья, ухудшают качество изображения и вызывают дополнительные блики, но в значительно меньшей мере. Многие ухудшения изображения даже и не замечают. Управление емкостным тачскрином можо осуществлять как при помощи пальца (простым касанием, никаких усилий прилагать не нужно), так и при помощи специального емкостного стилуса (продается отдельно). Ридеры с емкостными тачскринами вполне можно покупать. Примеры устройств: LitRes: touch, PocketBook 622, Mr.Book Clever, Onext Touch&Read 001 и 002.

Тачскрины на основе инфракрасной решетки совершенно не ухудшают качества изображения и управляться могут и стилусом, и пальцами. Единственный их недостаток — это достаточно медленное и не очень точное срабатывание (относительно). Но так как картин на ридерах никто не пишет и многостраничных текстов не набирает, то этот недостаток не такой уж и существенный. Тачскрины на основе инфракрасной решетки встраиваются во многие современные ридеры: Sony PRS-T1/T2, Barnes&Noble Nook Simple Touch, Onyx Boox i62/i62M/i62ML, Amazon Kindle Touch.

Особенно стоит выделить инфракрасные тачскрины с поддержкой функции мультитач. Они ставятся пока только в Sony PRS-T1/T2, Amazon Kindle Touch и Onyx Boox i62/i62M/i62ML. Функция мультитач позволяет уменьшать и увеличивать шрифт текста и масштабировать документы и фотографии простым сведением/разведением пальцев, что весьма удобно.

В планшеты, телефоны и коммуникаторы встраивают тачскрины двух типов: резистивные и емкостные. Резистивные — это уже знакомая Вам пленка; на качество изображения она влияет отрицательно, но очень слабо, гораздо слабее, чем в случае с e-ink. Другое дело, что тут всплывает другой недостаток: да, резистивный тачскрин управлется, как стилусом, так и пальцем, но необходимо слегка надавливать на экран (пальцем или же стилусом), что не очень удобно.

Емкостные тачскрины подобного недостатка лишены: достаточно просто коснуться экрана пальцем, тачскрин сработает. Да, емкостные тачскрины управляются только пальцами (хотя можно купить специальный толстый стилус — примерно за 500 рублей), но управление это удобное и легкое. Емкостные тачскрины встраивают в планшеты Apple iPad, SmartQ R10, Sony Tablet S и многие другие, а также в большинство современных телефонов и коммуникаторов. Резистивными тачскринами обладают PocketBook IQ, Qumo Go, Archos 5 и ряд других дешевых планшетов, а также достаточно старые модели коммуникаторов — такие, как Nokia N97.

Стоит сказать о технологии мультитач. Ей обладает большинство (но не все!) планшеты с емкостными тачскринами (самый яркий пример планшета с поддержкой мультитач — Apple iPad). Она позволяет использовать жесты (разведение пальцев для увеличения текста/фото, сведение пальцев — для уменьшения и т.д.), что делает управление более удобным и приятным. Подробную информацию о мультитаче вы сможете найти вот в этой написанной мною статье.

Выводы

Можно ли дать однозначный ответ на вопрос: «Какой тачскрин лучше?». Да. В случае с планшетами однозначно — лучше емкостной тачскрин, причем с технологией мультитач. Единственный, пожалуй, минус планшетов с емкостным тачскрином и технологией мультитач — это цена.

В случае с электронными книгами я советую те, что обладают тачскринами на основе инфракрасной решетки, так как они удобны в использовании и совершенно не влияют на качество изображения.

В заключение привожу сравнительную таблицу тачскринов, наглядно иллюстрирующую различия между ними.

Источник

Типы сенсорных экранов. Какой сенсорный экран лучше

Экраны современных устройств могут не только выводить изображение, но и позволяют взаимодействовать с устройством посредством сенсоров.

Современные технологии touchscreen

Изначально сенсорные экраны применялись в некоторых карманных компьютерах, а на сегодняшний день сенсорные экраны находят широкое применение в мобильных устройствах, плеерах, фото и видеокамерах, информационных киосках и так далее. При этом в каждом из перечисленных устройств может применяться тот или иной тип сенсорного экрана. В настоящее время разработано несколько типов сенсорных панелей, и, соответственно, каждая из них обладает своими достоинствами и недостатками. В данной статье мы как раз и рассмотрим, какие же бывают типы сенсорных экранов, их достоинства и недостатки, какой тип сенсорного экрана лучше.

Существует четыре основных типа сенсорных экранов: резистивные, емкостные, с определением поверхностно-акустических волн и инфракрасные. В мобильных же устройствах наибольшее распространение получили только два: резистивные и емкостные. Основным их отличием является тот факт, что резистивные экраны распознают нажатие, а емкостные – касание.

Резистивные сенсорные экраны

Данная технология получила наибольшее распространение среди мобильных устройств, что объясняется простотой технологии и низкой себестоимостью производства. Резистивный экран представляет собой LCD дисплей, на который наложены две прозрачные пластины, разделенные слоем диэлектрика. Верхняя пластина гибкая, так как на нее нажимает пользователь, нижняя же жестко закреплена на экране. На обращенные друг другу поверхности нанесены проводники.

Резистивный сенсорный экран

Микроконтроллер подает напряжение последовательно на электроды верхней и нижней пластины. При нажатии на экран гибкий верхний слой прогибается, и его внутренняя проводящая поверхность касается нижнего проводящего слоя, изменяя тем самым сопротивление всей системы. Изменение сопротивления фиксируется микроконтроллером и таким образом определяются координаты точки касания.

Из плюсов резистивных экранов можно отметить простоту и малую стоимость, неплохую чувствительность, а также возможность нажимать на экран как пальцем, так и любым предметом. Из минусов необходимо отметить плохое светопропускание (в результате приходится использовать более яркую подсветку), плохая поддержка множественных нажатий (multi-touch), не могут определять силу нажатия, а также довольно быстрый механический износ, хотя в сравнении со временем жизни телефона, этот недостаток не так уж и важен, так как обычно быстрее телефон выходит из строя, чем сенсорный экран.

Применение: сотовые телефоны, КПК, смартфоны, коммуникаторы, POS-терминалы, TabletPC, медицинское оборудование.

Емкостные сенсорные экраны

Емкостные сенсорные экраны делятся на два типа: поверхностно-емкостные и проекционно-емкостные. Поверхностно-емкостные сенсорные экраны представляют собой стекло, на поверхность которого нанесено тонкое прозрачное проводящее покрытие, поверх которого нанесено защитное покрытие. По краям стекла расположены печатные электроды, которые подают на проводящее покрытие низковольтное переменное напряжение.

Поверхностно-емкостной сенсорный экран

При касании экрана образуется импульс тока в точке контакта, величина которого пропорциональна расстоянию из каждого угла экрана до точки касания, таким образом, вычислить координаты места касания контроллеру достаточно просто, сравнить эти токи. Из достоинств поверхностно-емкостных экранов можно отметить: хорошее светопропускание, малое время отклика и большой ресурс касаний. Из недостатков: размещенные по бокам электроды плохо подходят для мобильных устройств, требовательны к внешней температуре, не поддерживают multi-touch, касаться можно пальцами или специальным стилусом, не могут определять силу нажатия.

Применение: информационные киоски в охраняемых помещениях, в некоторых банкоматах.

Проекционно-емкостные сенсорные экраны представляют собой стекло с нанесенными на него горизонтальными ведущими линиями проводящего материала и вертикальными определяющими линиями проводящего материала, разделенные слоем диэлектрика.

Проекционно-емкостной сенсорный экран

Работает такой экран следующим образом: на каждый из электродов в проводящем материале микроконтроллером последовательно подается напряжение и измеряется амплитуда возникающего в результате импульса тока. По мере приближения пальца к экрану емкость электродов, находящихся под пальцем, изменяется, и таким образом контроллер определяет место касания, то есть координаты касания – это пересекающиеся электроды с возросшей емкостью.

Достоинством проекционно-емкостных сенсорных экранов является быстрая скорость отклика на касание, поддержка multi-touch, более точное определение координат по сравнению с резистивными экранами и определение силы нажатия. Поэтому эти экраны в большей степени используются в таких устройствах, как iPhone и iPad. Также стоит отметить большую надежность этих экранов и, как следствие, больший срок работы. Из недостатков можно отметить, что на таких экранах касаться можно только пальцами (рисовать или писать от руки пальцами очень неудобно) или специальным стилусом.

Применение: платежные терминалы, банкоматы, электронные киоски на улицах, touchpads ноутбуков, iPhone, iPad, коммуникаторы и так далее.

Сенсорные экраны ПАВ (поверхностно-акустические волны)

Состав и принцип работы данного типа экранов следующий: по углам экрана размещены пьезоэлементы, которые преобразуют подаваемый на них электрический сигнал в ультразвуковые волны и направляют эти волны вдоль поверхности экрана. Вдоль краев одной стороны экрана распределены отражатели, которые распределяют ультразвуковые волны по всему экрану. На противоположных от отражателей краях экрана расположены сенсоры, которые фокусируют ультразвуковые волны и передают их далее на преобразователь, который в свою очередь преобразует ультразвуковую волну обратно в электрический сигнал. Таким образом, для контроллера экран представляется в виде цифровой матрицы, каждое значение которой соответствует определенной точке поверхности экрана. При касании пальцем экрана в любой точке происходит поглощение волн, и в результате общая картина распространения ультразвуковых волн изменяется и в результате преобразователь выдает более слабый электрический сигнал, который сравнивается с хранящейся в памяти цифровой матрицей экрана, и таким образом вычисляются координаты касания экрана.

Сенсорный экран ПАВ

Из достоинств можно отметить высокую прозрачность, так как экран не содержит проводящих поверхностей, долговечность (до 50 млн. касаний), а также сенсорные экраны ПАВ позволяют определять не только координаты нажатия, но и силу нажатия.

Из недостатков можно отметить более низкую точность определения координат, чем у емкостных, то есть рисовать на таких экранах не получится. Большим недостатком являются сбои в работе при воздействии акустических шумов, вибраций или при загрязнении экрана, т.е. любая грязь на экране блокирует его работу. Также данные экраны корректно работают только с предметами, поглощающими акустические волны.

Применение: сенсорные экраны ПАВ в основном в охраняемых информационных киосках, в образовательных учреждениях, в игровых автоматах и так далее.

Инфракрасные сенсорные экраны

Устройство и принцип работы инфракрасных сенсорных экранов довольно простой. Вдоль двух прилегающих друг к другу сторон сенсорного экрана расположены светодиоды, излучающие инфракрасные лучи. А на противоположной стороне экрана расположены фототранзисторы, которые принимают инфракрасные лучи. Таким образом, весь экран покрыт невидимой сеткой пересекающихся инфракрасных лучей, и если коснуться экрана пальцем, то лучи перекрываются и не попадают на фототранзисторы, что немедленно регистрируется контроллером, и таким образом определяются координаты касания.

Инфракрасный сенсорный экран

Применение: инфракрасные сенсорные экраны используются в основном в информационных киосках, торговых автоматах, в медицинском оборудовании и т.д.

Из достоинств можно отметить высокую прозрачность экрана, долговечность, простоту и ремонтопригодность схемы. Из недостатков: боятся грязи (поэтому используются только в помещении), не могут определять силу нажатия, средняя точность определения координат.

P.S. Итак, мы рассмотрели основные типы наиболее распространенных сенсорных технологий (хотя есть еще и менее распространенные, такие, как оптические, тензометрические, индукционные и так далее). Из всех этих технологий наибольшее распространение в мобильных устройствах получили резистивные и емкостные, так как обладают высокой точностью определения точки касания. Из них наилучшими характеристиками обладают проекционно-емкостные сенсорные экраны.

Текст подготовлен по материалам из открытых источников методистами по Технологии Карабиным А.С., Л.В. Гаврик, С.В. Усачёвым

Источник

Какие бывают сенсорные экраны

Многие думают, что эра сенсорных экранов началась в нулевых, с выходом первых КПК (надеюсь, нет таких, кто думает, что первый сенсорный экран появился в iPhone?) Однако это не так — первым потребительским устройством с сенсорным дисплеем стал. телевизор в 1982 году. Годом позже появился первый сенсорный ПК от HP. Через 10 лет, в 1993 году, появился Apple Newton — родоначальник КПК, который ввел моду на стилусы (хотя это скорее была необходимость — экран-то резистивный), и уже в 2007 году с выходом iPhone появился современный емкостный экран в том виде, в котором мы все привыкли его видеть. Так что история сенсорных экранов насчитывает 35 лет, и за это время произошло достаточно много.

Резистивный экран

Уже из названия понятно, что лежит в основе таких дисплеем — это электрическое сопротивление. Устройство такого экрана просто: над дисплеем находится подложка (дабы при сильном нажатии его не деформировать), после чего идет один резистивный слой, изолятор и второй резистивный слой уже на мембране:

На левый и правый край мембраны и нижний и верхний край резистивного слоя на подложке подведено напряжение. Что происходит, когда мы нажимаем на такой дисплей? Резистивные слои замыкаются, сопротивление меняется, а значит меняется и напряжение — а это легко зарегистрировать, после чего, зная сопротивление единицы резистивного слоя, можно легко узнать сопротивление по обеим осям до точки нажатия, а значит и высчитать саму точку нажатия:

Это — принцип действия четырехпроводного резистивного экрана, и такие уже больше не используются по одной простой причине: малейшее повреждение мембраны с резистивным слоем ведет к тому, что экран перестает корректно работать. А с учетом того, что в такой экран обычно тыкают острым стилусом, добиться повреждения отнюдь не трудно.

Тогда решили сделать по-другому: мембрана стала токопроводящей, а на резистивном слое подложки теперь расположены все 4 электрода, но уже по углам, а напряжение подведено только к мембране — то есть экран стал пятипроводным. Что происходит при нажатии? Мембрана касается резистивного слоя, начинает идти ток, который снимается с 4 электродов, что опять же позволяет, зная сопротивление резистивного слоя, определить точку касания:

Вот этот тип уже более «вандалоустойчив» — даже при порезе мембраны экран продолжит функционировать нормально (кроме, разумеется, места пореза). Но, увы, это не отменяет других проблем, общих для всех резистивных экранов, а их много.

Во-первых, такой экран воспринимает только одно касание: несложно догадаться, что при нажатии сразу двумя пальцами экран будет думать, что вы нажали в середину линии, соединяющей точки нажатия. Вторая проблема — на экран действительно нужно давить, причем желательно острым предметом (ногтем, стилусом). Разумеется, привыкнуть к этому можно, но это зачастую приводило к характерным царапинам, что красоты экрану не добавляло. Третья проблема — такой экран пропускает не более 85% светового потока, и из-за его толщины нет ощущения того, что вы касаетесь пальцем изображения напрямую.

Но, тем ни менее, у него есть и плюсы: во-первых, разбить дисплей в таком экране очень и очень сложно — у него «тройная защита» в виде мембраны, изоляторов и подложки. Второй плюс — экрану безразлично, чем вы в него тыкаете — с ним можно работать и в обычных перчатках (что зимой очень актуально). Но, увы, это достоинства не перевесили недостатки, и с выходом iPhone начался бум на емкостные экраны.

Поверхностно-емкостные экраны

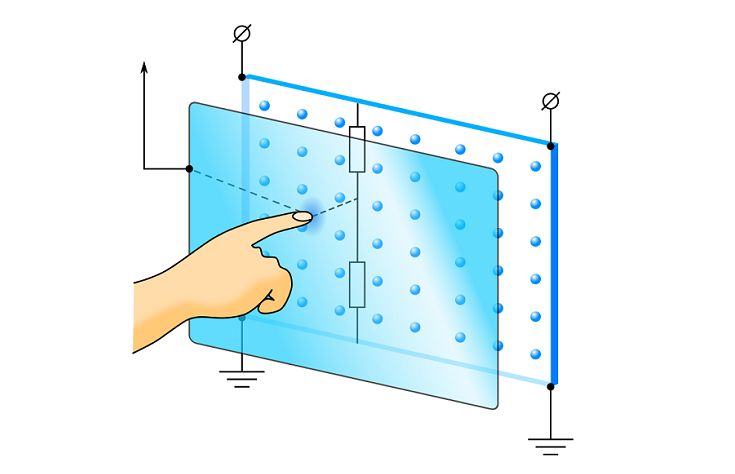

Это, можно сказать, переходный тип между привычными нам емкостными экранами (которые являются проекционными) и старыми резистивными. Принцип действия тут схож с пятипроводным экраном: есть стеклянная пластина, покрытая резистивным слоем, и 4 электрода по углам, которые подают на пластину небольшое переменное напряжение (почему не постоянное — объясню чуть ниже). При нажатии на такой экран токопроводящим заземленным предметом мы получаем в месте нажатия утечку тока, которую легко можно зарегистрировать:

Тут и разгадка, почему напряжение переменное — с постоянным при плохом заземлении могут быть перебои в работе, а с переменным такого нет.

Проблем у них тоже хватает: экран теперь менее защищен, и при повреждении стеклянной пластины перестает работать весь. Опять же не поддерживается мультитач, и более того — теперь экран не реагирует на руку в перчатке или же стилусы — они в основном не проводят ток.

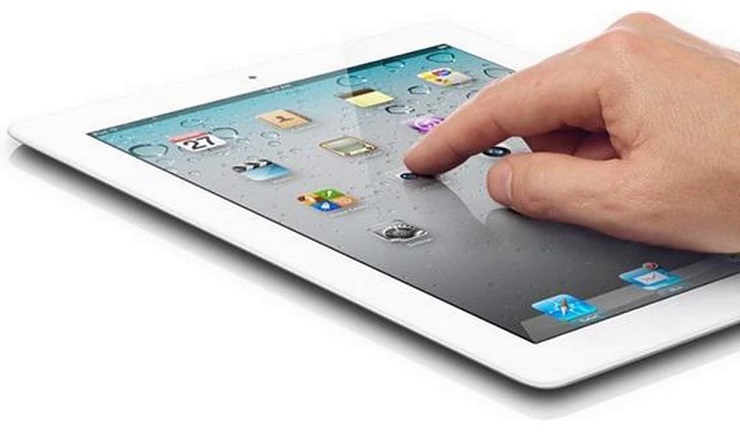

Единственный плюс такого экрана — он стал тоньше и прозрачнее резистивного, но в общем-то это оценили немногие. Но все изменилось с выходом iPhone, где применялся несколько другой тип сенсорного экрана, который уже поддерживал мультитач.

Проекционно-емкостные экраны

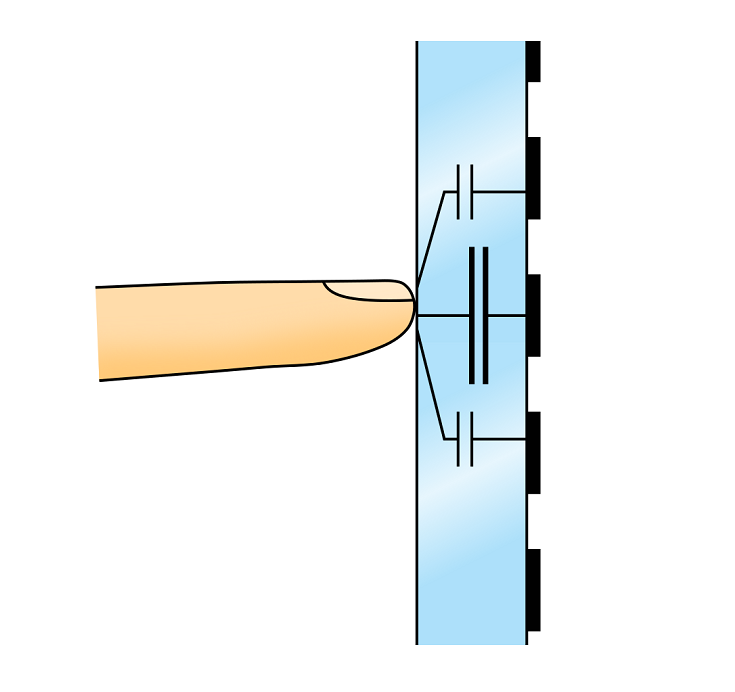

Вот мы уже и подобрались к современному типу сенсорных экранов. По принципу работы он существенно отличается от предыдущих — тут электроды расположены сеткой на внутренней стороне экрана (а не 4 электрода по углам), и при нажатии на экран палец образует с электродами конденсаторы, по емкости которых и можно определить местоположение нажатия:

С таким устройством экрана можно нажимать на него сразу несколькими пальцами — если они расположены достаточно далеко (дальше, чем два соседних электрода в сетке), то такие нажатия будут определяться как разные — именно так и появился мультитач, сначала на 2 пальца в iPhone, а сейчас уже и на 10 пальцев в планшетах. Большее количество нажатий уже не нужно (людей больше чем с 10 пальцами маловато), да и определение одновременно больше чем 5-7 нажатий накладывает серьезную нагрузку на контроллер тача.

Из плюсов такого экрана, кроме поддержки мультитача — возможность сделать OGS (One Glass Solution): защитное стекло экрана с интегрированной сеткой электродов и дисплей представляют из себя одно целое: в таком случае толщина оказывается наименьшей, и кажется, что вы пальцами касаетесь изображения. Это же приводит к проблеме хрупкости: при появлении трещины на стекле гарантированно рвется сетка электродов, и экран перестает реагировать на нажатия.

Это — основные типы сенсорных экранов, однако есть и многие другие. Начнем, пожалуй, с самого старого типа, с которого сенсорные экраны и начинались.

Инфракрасные экраны

Опять же принцип действия понятен из названия: по краям экрана расположено множество светоизлучателей и приемников в ИК-диапазоне. При нажатии палец перекрывает часть света, что и позволяет определить местоположение нажатия. Плюсами таких экранов на заре их появления было то, что ими можно было оснастить любой дисплей, что и было сделано с телевизором в 1982. Минусы также очевидны — толщина такой конструкции оказывается внушительной, а точность позиционирования — достаточно низкой.

Тензометрические экраны

Экраны, которые реагируют на нажатие (сильное нажатие). Огромный их плюс в том, что они максимально «антивандальные», поэтому их и применяют в различных банкоматах, стоящих на улице.

Индукционные экраны

Из названия опять же все понятно: внутри экрана есть катушка индуктивности и сетка проводов. При касании экрана специальным активным пером меняется напряженность созданного магнитного поля — с помощью этого и регистрируется нажатие. Самый главный плюс такого экрана — максимально возможная точность, поэтому они хорошо зарекомендовали себя в дорогих графических планшетах.

Оптические экраны

Принцип основан на полном внутреннем отражении: стекло подсвечивается инфракрасной подсветкой, и пока нажатия нет, на границе стекла и воздуха лучи света полностью отражаются (то есть нет преломленного луча). При нажатии на такой экран появляется преломленный луч, а по углу преломления (ну или отражения) можно высчитать точку нажатия.

Экраны на поверхностно-акустических волнах

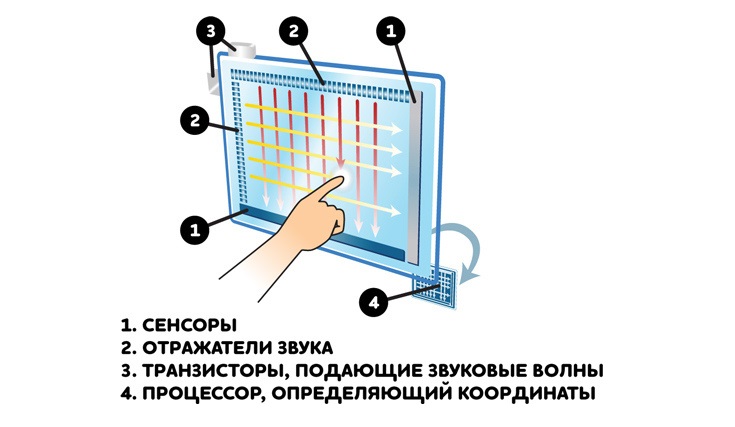

Пожалуй, одни из самых сложно устроенных экранов. Принцип работы заключается в том, что в толще стекла создаются ультразвуковые колебания. При прикосновении к вибрирующему стеклу волны поглощаются, а специальные датчики по углам это регистрируют и высчитывают точку прикосновения:

Плюсом этой технологии является то, что прикасаться к экрану можно любым предметом, не обязательно токопроводящим и заземленным. Минус — экран боится любых загрязнений, так что использовать его, например, в дождь, будет невозможно.

DST экраны

Их принцип действия основан на пьезоэлектрическом эффекте — при деформации диэлектрика он поляризуется, а значит — возникает разность потенциалов — а ее уже можно посчитать. Из плюсов — очень быстрая скорость реакции и возможность работы при серьезно загрязненном экране. Минус — для определения местоположения пальца он должен постоянно двигаться.

Вот в общем-то и все типы сенсорных экранов. Конечно, большинство из них диковинные и вы вряд ли с ними столкнетесь, но само разнообразие и развитие этой технологии радует.
