Надежность водопроводных сетей
Система распределения воды по территории объекта водоснабжения является конечным звеном системы водоснабжения. Сеть испытывает непосредственное влияние режимов отбора воды потребителями. Процесс отбора воды из сети осуществляется в огромном количестве точек и при расчетах невозможно учесть истинную картину водоразбора. Поэтому, условно водоразбор считается отнесенным к узлам сети, независимо от конфигурации (кольцевая или тупиковая).
При выборе конфигурации сети необходимо учитывать следующие требования:
1. Сеть должна обеспечивать подачу воды ко всем потребителям.
2. Выбранная конфигурация сети должна гарантировать минимальные затраты на ее строительство и эксплуатацию.
3. Сеть должна соответствовать заданной категории надежности подачи воды.
Возможны три варианта конфигурации сетей:
а) простые (нерезервированные) тупиковые сети в виде разветвленного дерева;
б) двойные (дублированные) тупиковые сети;
Простая тупиковая сеть (рис. 5.9) обладает наименьшей стоимостью. Однако, она обладает низкой надежностью, т.к. к каждой точке водоразбора ведет только один путь.
Участки сети имеют различную значимость. Наиболее простым критерием значимости может считаться относительный (нормализованный) расход воды:
Более объективным является критерий энергетической значимости, который учитывает скорость движения воды:
При расчетах надежности сети аварии надо предполагать на наиболее значимых участках. Очевидно, что повышения надежности можно добиться увеличивая количество участков сети, поскольку при этом уменьшается значимость каждого из них. Очень важно, чтобы подвод воды к кольцевой сети был выполнен в разные узлы сети, по возможности имеющим между собой значительное расстояние. Это также позволяет уменьшить расходы воды в магистралях и снизить их значимость при авариях (рис. 5.11). Положительно сказывается также и некоторое завышение диаметров участков в пределах экономически наивыгоднейших диаметров. Это позволяет иметь резерв пропускной способности на случай аварий.
Сеть должна подвергаться поверочному гидравлическому расчету с аварийным отключением одного или нескольких участков, в зависимости от ее протяженности. Гальперин Е.М. рекомендует считать в среднем вероятным отключение одного участка на каждые 50 км сети. При аварии во всех узлах должны обеспечиваться необходимые расходы и напоры с учетом требуемых величин коэффициентов обеспеченности расхода a и напора b.
Весьма заметное влияние на надежность оказывает интенсивность и качество ремонтов, которые зависят от организации ремонтных работ. Возможны три формы такой организации:
— децентрализованная, когда за каждым районом сети закрепляется конкретная бригада, которая ведет ремонты только в нем;
— централизованная, при которой восстановительные работы ведутся всеми бригадами по всей территории объекта, они не имеют постоянно закрепленного района действия;
— смешанная, сочетающая обе формы.
Теоретически, с точки зрения надежности, централизованная форма предпочтительнее. Но в децентрализованной преимуществами является лучшее знание бригадой своих сетей, более высокое качество ремонта в связи с более высоким уровнем ответственности. Поэтому, часто отдают предпочтение децентрализованной форме.
Для расчета надежности тупиковых сетей можно использовать стандартную методику. Для кольцевых сетей все обстоит сложнее, на надежность влияет много факторов. Иногда, кольцевую магистральную сеть рассматривают как систему 2-4 параллельных водоводов с п6еремычками. Но это не всегда возможно.
Наиболее простые формулы для расчета параметров надежности получаются при использовании теории систем массового обслуживания (СМО). Для сети, имеющей (n) участков, которую ремонтирую (r) бригад, вероятность того, что в сети будут выключены (k) участков по Е.М. Гальперину может быть вычислена по формулам:
1) при 1 £ k £ r, т.е. отсутствии очереди на ремонт:
2) при r £ k £ n, т.е. наличии очереди на ремонт:
Величина Ро вычисляется по формуле:
|
Если количество отказов (аварий) окажется больше чем 1 авария на 50 км сети, то необходимо предпринимать меры по повышению надежности.
С другой стороны, если Рk окажется больше чем 0,05, то авария с отключением такого количества (k) участков должна считаться возможной и на этот случай необходимо выполнять поверочный гидравлический расчет. Величину вероятности безотказной работы для каждого случая можно найти по формуле:
Если полученные величины P(t) удовлетворяют требованиям и обеспечивается подача не менее 70% расчетного расхода, то расчет закончен.

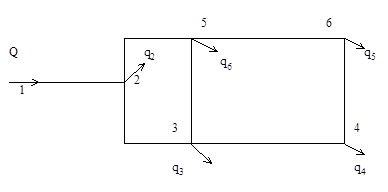

Решение: Потребители воды находятся в узлах 2, 3, 4, 5 и 6. Оценим степень обеспеченности водой каждого потребителя.
К потребителю, расположенному в узле 2 вода подается по двум водоводам. Вероятность безотказной подачи воды:
,
где
,
.
Вероятность безотказной подачи воды к узлу 3:
,
где
.
Вероятность безотказной подачи воды к узлу 5:
,
где
.
Вероятность безотказной подачи воды к узлу 4:
,
где
.
Вероятность безотказной подачи воды к узлу 6:
,
где
.
Следовательно, рассмотренная схема соответствует требованиям всех потребителей к надежности подачи воды в течение расчетного срока эксплуатации.
Надежность систем водоснабжения и водоотведения.
Проф. МАЛЬЦЕВ А.И. РГОТУПС
Конспект лекций введение
Другими словами, под надежностью систем понимается их свойство выполнять функции водообеспечения, сохраняя во времена установленные технологические показатели в пределах, соответствующих заданным режимам и условиям эксплуатации, технического обслуживания и хранения.
Таким образом, физический смысл надежности состоит в способности систем сохранять свои первоначальные технологические характеристики в процессе эксплуатации.
В то же время очевидно, что надежность систем зависит не только от продолжительности периода и условий эксплуатации, но и от того, какие функции выполняет система. Эти показатели функционирования системы определяются рекомендациями нормативных документов по проектированию и строительству систем. Например, в СНИП 2.04.02-84 наряду с рекомендациями по определению нормального уровня водообеспечения, указаны пределы его возможного снижения. С этой целью все системы водоснабжения в зависимости от вида потребителей подразделены на три категории.
Элементы систем водоснабжения П категории, повреждения которых могут снижать подачу воды на пожаротушение, должны относиться к I категории.
В соответствие с определением надежности, если в результате каких-либо причин нарушается нормальное функционирование системы и происходит недопустимо длительный перерыв в подаче воды или снижение ее качества, то имеет место «отказ» системы. Причинами отказов могут быть самые различные случайные события: повреждения линий транспортирования воды (водоводов, магистралей сети), повреждения насосов, прекращение подачи электроэнергии на насосные станции, снижение уровня воды в источнике водоснабжения, загрязнение воды, тяжелые ледовые условия и т.д.
Основными и наиболее частыми причинами нарушений нормальной работы систем подачи и распределения воды являются аварийные повреждения отдельных сооружений или элементов и линий труб. Для быстрейшей ликвидации таких повреждений службы эксплуатации водопроводов располагают аварийными бригадами, которые выезжают на место аварии и осуществляют требуемый ремонт.
Поскольку время возникновения отказов с момента начала работы систем водоснабжения, а также продолжительность ремонта оборудования этих систем являются случайными величинами, то численная оценка их надежности носит вероятностный характер и может быть получена путем расчета на основании теоретического анализа теории вероятностей и обработки статистических сведений, накопленных в результате эксплуатации названных оборудования и сооружений.
Основные направления развития теории надежности следующие:
Разработка методов количественного определения надежности и инженерных методов расчета ее показателей. Это математическая теория надежности.
Развитие методов сбора и обработки статистических данных о надежности. Работы в этом направлении послужили основой статистической теории надежности.
В настоящем пособии рассматриваются вопросы, относящиеся к первым двум пунктам, при этом основное внимание уделяется методам обработки статистики отказов, определению показателей надежности ремонтируемого и неремонтируемого оборудования, расчету показателей надежности сложных систем. Рассмотрены методы и примеры оценки эффективности работы основных водопроводных сооружений с учетом их надежности, а также даны рекомендации по обеспечению требуемого уровня надежности подачи воды. Следует отметить, что оценка надежности водопроводных и канализационных сооружений имеет полную аналогию, т.е. для расчета надежности канализационных сооружений используются аналогичные формулы и методы.
Рассматриваются также способы повышения надежности работы оборудования систем водоснабжения и водоотведения.
