1. Чем звено отличается от составного канала связи? Звено соединяет соседние узлы сети, так что между конечными точками звена нет промежуточных узлов. Между колнечными точками составного канала имеются промежуточные узлы.
2. Может ли составной канал состоять из звеньев? А наоборот? Составной канал может состоять из звеньев, но не наоборот.
3. Может ли цифровой канал передавать аналоговые данные? Может, если они оцифрованны.
5. К какому типу характеристик линии связи относятся: уровень шума, полоса пропускания, погонная емкость?
6. Какие меры можно предпринять для увеличения информационной скорости звена:
§ уменьшить длину кабеля; Да
§ выбрать кабель с меньшим сопротивлением;
§ выбрать кабель с более широкой полосой пропускания; Да
§ применить метод кодирования с более узким спектром. Да
7. Почему не всегда можно увеличить пропускную способность канала за счет увеличения числа состояний информационного сигнала? Потому что это может привести к выходу спектра сигнала за пределы полосы пропускания линии, так что сигналы будут существенно искажаться и плохо распознаваться приемником.
9. Какой кабель более качественно передает сигналы — с большим значением параметра NEXT или с меньшим? С большим по абсолютной величине значением NEXT (которое всегда отрицательно).
10. Какова ширина спектра идеального импульса? Идеальный импульс имеет бесконечный спектр
11. Назовите типы оптического кабеля.
§ в сети снизится доля искаженных кадров, так как внешние помехи будут подавляться более эффективно;
§ ничего не изменится;
§ в сети увеличится доля искаженных кадров, так как выходное сопротивление передатчиков не совпадает с импедансом кабеля. Правильный ответ
13. Назовите основные преимущества структурированной кабельной системы.
15. Почему проблематично использовать волоконно-оптический кабель в горизонтальной подсистеме?
16. Известными величинами являются:
§ минимальная мощность передатчика Р out (дБм);
§ погонное затухание кабеля A (дБ/км);
§ порог чувствительности приемника Р in (дБм).
17. Каким будет теоретический предел скорости передачи данных в битах в секунду по линии связи с шириной полосы пропускания 20 кГц, если мощность передатчика составляет 0,01 мВт, а мощность шума в линии связи равна 0,0001 мВт?
C = F log2 (1 + Pc/P ш ) = 20000 x log2 (1 + 0,01/0,0001) = 20000 x log2 (101) = 20000 x 6,68 = 133600 ( бит / с )
18. Определите пропускную способность дуплексной линии связи для каждого из направлений, если известно, что ее полоса пропускания равна 600 кГц, а в методе кодирования используется 10 состояний сигнала.
C = (2 F log 2 M ) / 2 – мы делим полосу пропускания линии пополам, так как при дуплексном режиме существуют два потока данных, каждый из которых при равной скорости передачи использует половину половину полосы пропускания канала. C = 600000 x log 2 10 = 600000 x 3,32 = 1993356 бит/с = 1,99 Мбит/с.
19. Рассчитайте задержку распространения сигнала и задержку передачи данных для случая передачи пакета в 128 байт (считайте скорость распространения сигнала равной скорости света в вакууме 300 000 км/с):
– по кабелю витой пары длиной в 100 м при скорости передачи 100 Мбит/с; 0,33 мкс и 10,24 мкс
– по коаксиальному кабелю длиной в 2 км при скорости передачи в 10 Мбит/с; 6,6 мкс и 102,4 мкс
– по спутниковому каналу протяженностью в 72 000 км при скорости передачи 128 Кбит/с. 0,26 с и 0,008 с
20. Подсчитайте скорость линии связи, если известно, что тактовая частота передатчика равно 125 МГц, а сигнал имеет 5 состояний.
На каждом такте передается log 2 5 = 2,32 бита, следовательно скорость передачи данных равна 125 х 2,32 = 290,24 Мбит/с.
Мощность наведенной помехи равна 30 – 20 = 10 дБм.
22. Пусть известно, что модем передает данные в дуплексном режиме со скоростью 33,6 Кбит/с. Сколько состояний имеет его сигнал, если полоса пропускания линии связи равна 3,43 КГц?
Для каждого из двух направлений передачи данных используется полоса 3,43 /2 = 1,715 КГц, поэтому имеет равенство:
2 х 1715 log 2 M = 33600, откуда
Понятие NEXT в кабельной продукции
Near End Crosstalk (NEXT) и Far End Crosstalk (FEXT)

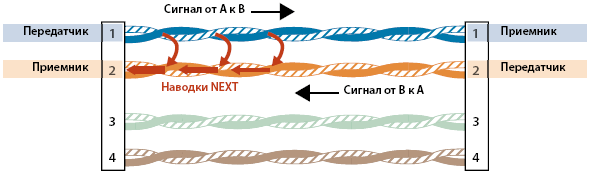

Параметр NEXT характеризует наводки, генерируемые «сигналом от А к В», на пару номер 2, по которой в приемник поступает «сигнал от В к А».

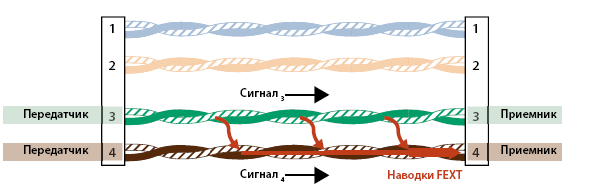

Параметр FEXT характеризует наводки на пару номер 4 со стороны сигнала,распространяющегося в том же направлении, что и целевой сигнал самой пары номер
Слово Crosstalk в названии показателей NEXT и FEXT берет свое начало в телефонии: каждый из нас может припомнить телефонный разговор, фоном которому служил посторонний разговор (Crosstalk), который был слышен именно из-за наводок.
Значение NEXT существенно изменяется при изменении частоты (как правило, уменьшается при увеличении частоты, т.к. наводки при этом возрастают).
Соотношение шагов пар для кабеля RIPO серии Premium подобрано уникально, что позволяет получить такие характеристики по NEXT (PSNEXT), даже без излишнего «закручивания» пар.
Обычно показатель NEXT, вычисленный по приведенной выше формуле, имеет отрицательное значение. Довольно часто, говоря о NEXT, имеют в виду его абсолютное значение, и в этом случае, чем больше значение NEXT, тем лучше кабель.
Показатель NEXT как правило, используют применительно к кабелю, состоящему из нескольких витых пар, т.к. в этом случае существенны наводки одной пары на другую. Для одинарного коаксиального кабеля (состоящего из одной экранированной жилы) этот показатель не имеет смысла; для двойного коаксиального кабеля он также не применяется из-за высокой защищенности каждой жилы. Оптические волокна также не создают сколько-нибудь заметных помех друг на друга.
Вследствие затухания FEXT увеличивается при увеличении длины кабеля, т.е. для разных по длине отрезков кабеля одинакового качества значения FEXT будут различны. Поэтому значение FEXT не имеет смысла без указания затухания на отрезке кабеля, где оно было измерено. Параметр FEXT используется при определении Equal Level Far End Crosstalk (ELFEXT).
Power Sum Crosstalk
Кроме оценки взаимных наводок пар на ближнем конце кабеля, переходное затухание измеряют и со стороны приемника сигнала. Данный тест получил название FEXT (Far End Crosstalk).
Теория «Витой пары».
Сбалансированность пары
Если в кабеле присутствует более одной пары, то для исключения взаимных наводок пар, которые могли бы нарушить электромагнитный баланс, пары скручивают с различным шагом.
Impedance (Характеристический импеданс)
Как всякий проводник, “Витая пара” имеет сопротивление переменному электрическому току. Однако это сопротивление может быть различным для различных частот. “Витая паря имеет импеданс обычно 100 или 120 Ом. В частности для кабеля Категории 5 импеданс измеряется в диапазоне частот до 100 МГц и должен составлять 100 Ом ±15%.
Для идеальной пары импеданс должен быть одинаковым по всей длине кабеля, поскольку в местах неоднородности возникает эффект отражения сигнала, что в свою очередь может ухудшить качество передачи информации. Чаще всего однородность импеданса нарушается при изменении в рамках одной пары шага скрутки, перегиба кабеля при прокладке или иного механического дефекта.
Скорость/задержка распространения сигнала
Attenuation
Помимо импеданса и скорости распространения сигнала выделяют и другие важные характеристики кабеля типа “Витая пара”. Одной из таких является погонное затухание (attenuation), характеризующей величину потери мощности сигнала при передачи. Характеристика вычисляется как отношение мощности полученного на конце линии сигнала к мощности сигнала, поданного в линию. Поскольку величина затухания изменяется с ростом частоты, она должна измеряться для всего диапазона используемых частот. Сама величина выражается в децибелах на единицу длины.
На представленном графике показаны потери мощности сигнала при передаче в зависимости как от длины кабеля, так и от используемой частоты.
NEXT (Near End Crosstalk)
Другим важным параметром является NEXT (Near End Crosstalk), или переходное затухание между парами в многопарном кабеле, измеренное на ближнем конце — то есть со стороны передатчика сигнала, которое характеризует перекрестные наводки между парами. NEXT численно равен отношению подаваемого сигнала на одну пару к полученному наведенному в другой паре и выражается в децибелах. NEXT имеет тем большее значение, чем лучше сбалансирована пара. Измерения необходимо проводить с обоих сторон, поскольку эта характеристика зависит от взаимного расположения измерительных приборов и мест возможных дефектов в кабеле. Как и погонное затухание, NEXT необходимо измерять для полного ряда частот.
В многопарном кабеле измерения производятся для всех комбинаций пар. Однако в настоящее время все чаще применяют и более глубокие тесты, основанные на выявлении групповых наводок на ближнем конце между всеми парами (Power Sum Crosstalk), присутствующими в кабеле.
Power Sum Crosstalk
Кроме оценки взаимных наводок пар на ближнем конце кабеля, переходное затухание измеряют и со стороны приемника сигнала. Данный тест получил название FEXT (Far End Crosstalk).
FEXT (Far End Crosstalk)
Far End Crosstalk или переходное затухание на дальнем конце характеризует влияние сигнала в одной паре на другую пару. В отличие от NEXT FEXT измеряется посредством подачи тестового сигнала на пару в кабеле с одной пары и замера наведенного сигнала в другой паре со стороны приемника. Характеристика численно равна отношению тестового сигнала к наведенному посредством созданного электрического поля. FEXT как и все семейство характеристик переходного затухания, измеряется на всем диапазоне используемых частот и выражается в децибелах.
ACR (Attenuation Crosstalk Ratio)
Одной из самых важных характеристик, отражающих качество кабеля является разность между погонным и переходным затуханиями, выражающуюся в децибелах. Чем меньше погонное затухание, тем большую амплитуду имеет полезный сигнал на конце линии. С другой стороны чем больше переходное затухание, тем меньше взаимные наводки пар. Таким образом разность этих двух величин отображает реальную возможность выделения полезного сигнала принимающим устройством на фоне помех. Для уверенного приема сигнала необходимо чтобы Attenuation Crosstalk Ratio был не меньше заданного значения, определяемого стандартами для соответствующей категории кабеля. При равенстве погонного и переходного затухания выделить полезный сигнал становится теоретически невозможно.
Так как характеристика не измеряется, а является результатом вычислений на основе измерений затуханий, которые в свою очередь зависят от используемой частоты, ACR должен вычисляться для всего диапазона применяемых частот.
ELFEXT (Equal Far End Crosstalk)
PS-ELFEXT (Power Sum Equal Far End Crosstalk)
При передачи сигнала, возникает так называемый эффект отражения сигнала в обратном направлении. Величина отражения сигнала Return Loss или “обратное затухание” пропорциональна затуханию отраженного сигнала. Характеристика особенно важна при построении сетей с поддержкой протокола Gigabit Ethernet, использующего передачу сигналов по витой паре в обе стороны (полнодуплексная передача). Достаточно большой по амплитуде отраженный сигнал может искажать передачу информации в обратном направлении. Return Loss выражается в виде отношения мощности прямого сигнала к мощности отраженного.
Какой кабель более качественно передает сигналы с большим значением параметра next или с меньшим
NEAR END CROSSTALK (NEXT) И FAR END CROSSTALK (FEXT)
Как известно, при прохождении тока по проводнику вокруг него генерируется электромагнитное поле, которое может влиять на сигнал, передаваемый по проводам, расположенным поблизости от рассматриваемого. Эффект усиливается при увеличении частоты тока. Закручивание проводов в витой паре позволяет уменьшить наводки, т.к. поля, возникающие в каждом из проводов, взаимно уничтожают друг друга. Чем сильнее закручены провода, тем меньше наводки при передаче сигнала, и тем выше скорость передачи данных для кабеля. На снижение NEXT в большей степени влияет соотношение между шагами пар в кабеле, чем закручивание (уменьшение шага). Снижение шагов (закрутка) – это следствие подбора шагов.
Параметр NEXT характеризует наводки, генерируемые «сигналом от А к В», на пару номер 2, по которой в приемник поступает «сигнал от В к А».
Параметр FEXT характеризует наводки на пару номер 4 со стороны сигнала,распространяющегося в том же направлении, что и целевой сигнал самой пары номер

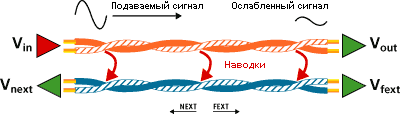

Предположим, что по одной из пар многопарного кабеля передается сигнал. Параметр NEXT (Near End Crosstalk – перекрестные наводки на ближнем конце) характеризует устойчивость кабеля ко внутренним помехам, когда электромагнитное поле сигнала, передаваемого по одной паре проводников, наводит на другую пару проводников сигнал помехи. Показатель NEXT, выраженный в децибелах, равен 10log PВЫХ/PNEXT, где PВЫХ – мощность выходного сигнала, а PNEXT – мощность наведенного сигнала.
NEXT – характеристика той стороны кабеля, где находится передатчик сигнала. FEXT (Far End Crosstalk – перекрестные наводки на дальнем конце) определяется аналогично NEXT за исключением того, что в отношении FEXT фигурируют мощности выходного и наведенного сигнала на другом конце линии.
Слово Crosstalk в названии показателей NEXT и FEXT берет свое начало в телефонии: каждый из нас может припомнить телефонный разговор, фоном которому служил посторонний разговор (Crosstalk), который был слышен именно из-за наводок.
Значение NEXT существенно изменяется при изменении частоты (как правило, уменьшается при увеличении частоты, т.к. наводки при этом возрастают).
Соотношение шагов пар для кабеля RIPO серии Premium подобрано уникально, что позволяет получить такие характеристики по NEXT (PSNEXT), даже без излишнего «закручивания» пар.
Обычно показатель NEXT, вычисленный по приведенной выше формуле, имеет отрицательное значение. Довольно часто, говоря о NEXT, имеют в виду его абсолютное значение, и в этом случае, чем больше значение NEXT, тем лучше кабель.
Показатель NEXT как правило, используют применительно к кабелю, состоящему из нескольких витых пар, т.к. в этом случае существенны наводки одной пары на другую. Для одинарного коаксиального кабеля (состоящего из одной экранированной жилы) этот показатель не имеет смысла; для двойного коаксиального кабеля он также не применяется из-за высокой защищенности каждой жилы. Оптические волокна также не создают сколько-нибудь заметных помех друг на друга.
Вследствие затухания FEXT увеличивается при увеличении длины кабеля, т.е. для разных по длине отрезков кабеля одинакового качества значения FEXT будут различны. Поэтому значение FEXT не имеет смысла без указания затухания на отрезке кабеля, где оно было измерено. Параметр FEXT используется при определении Equal Level Far End Crosstalk (ELFEXT).
POWER SUM CROSSTALK
Другое название данной характеристики – Power Sum NEXT или PS-NEXT. Как и NEXT, Power Sum CrossTalk выражает переходное затухание между парами в многопарном кабеле, измеренное на ближнем конце – то есть со стороны передатчика сигнала. Однако учитываются одновременные наводки со всех пар, присутствующих в кабеле. Подобно NEXT, PS-NEXT измеряется с обоих концов линии для всего диапазона применяемых частот.
Кроме оценки взаимных наводок пар на ближнем конце кабеля, переходное затухание измеряют и со стороны приемника сигнала. Данный тест получил название FEXT (Far End Crosstalk).
Near End Crosstalk (NEXT) и Far End Crosstalk (FEXT)
↑ следующая новость | предыдущая новость ↓
Слово Crosstalk в названии показателей NEXT и FEXT берет свое начало в телефонии: каждый из нас может припомнить телефонный разговор, фоном которому служил посторонний разговор (Crosstalk), который был слышен именно из-за наводок.
Значение NEXT существенно изменяется при изменении частоты (как правило, уменьшается при увеличении частоты, т.к. наводки при этом возрастают).
Обычно показатель NEXT, вычисленный по приведенной выше формуле, имеет отрицательное значение. Довольно часто, говоря о NEXT, имеют в виду его абсолютное значение, и в этом случае, чем больше значение NEXT, тем лучше кабель.
Показатель NEXT как правило, используют применительно к кабелю, состоящему из нескольких витых пар, т.к. в этом случае существенны наводки одной пары на другую. Для одинарного коаксиального кабеля (состоящего из одной экранированной жилы) этот показатель не имеет смысла; для двойного коаксиального кабеля он также не применяется из-за высокой защищенности каждой жилы. Оптические волокна также не создают сколько-нибудь заметных помех друг на друга.
