Принципы построения систем автоматического регулирования напряжения
Основной функцией АРН является стабилизация напряжения СЭС методом регулирования тока возбуждения генератора. Кроме того, схемы АРН дополняются устройствами, обеспечивающими надежное самовозбуждение СГ на холостом ходу, контурами коррекции напряжения по температуре генератора и частоте.
В режиме КЗ генератора необходимо уменьшить до нуля его ток возбуждения, для чего в схему возбуждения генератора включают соответствующую аппаратуру. Все комплектное устройство, обеспечивающее самовозбуждение генератора и стабилизацию его напряжения, будем называть системой возбуждения и автоматического регулирования напряжения (СВАРН)
В СВАРН часть энергии переменного тока отбирается с выводов генератора, регулируется элементами АРН, преобразуется в энергию постоянного тока и подается в обмотку возбуждения генератора.
СВАРН СГ могут быть построены по одному из следующих принципов регулирования тока возбуждения:
– по отклонению регулируемой величины – напряжению генератора;
– по возмущающему воздействию – току нагрузки ( прямое компаундирование ) или току нагрузки и коэффициенту мощности ( прямое фазовое компаундирование );
– по отклонению регулируемой величины и по возмущающему воздействию ( комбинированные системы ).
5.3.1.Системы, действующие по возмущению
Для синхронных генераторов под возмущением понимают изменение тока нагрузки по значению и характеру ( амплитуде и фазе ).
Характерным признаком таких систем является наличие в составе СВАРН трансформатора ( фазового ) компаундирования ТК ( рис. 3.4, а).
Рис. 5.1. Система возбуждения и автоматического регулирования напряжения с регулированием по возмущению: а – принципиальная схема; б – векторная диаграмма магнитных потоков ТК при изменении тока нагрузки по значению ( амплитуде ); в – то же, при изменении тока нагрузки по характеру ( фазе )
На общем магнитопроводе ТК расположены первичные обмотки тока wт, напряжения wн и вторичные, суммирующие обмотки wc.
При увеличении нагрузки растёт ток генератора, изменяется магнитный поток и как следствие увеличивается напряжение на выходной суммирующей обмотке ТК, что вызовет увеличение постоянного напряжения, которое подаётся на с выпрямителя на обмотку возбуждения генератора, магнитный поток генератора увеличивается – растёт ЭДС напряжение восстанавливается.
Регулирование тока возбуждения СГ по значению и характеру ( амплитуде и фазе ) тока нагрузки называется амплитудно-фазовым компаундированием. В переводе с английского глагол to compound означает «смешивать», в данном случае, смешивать магнитные потоки токовых обмоток и обмоток напряжения и получать суммарный магнитный поток, пересекающий витки суммирующих обмоток.
В рассмотренной схеме суммирование воздействий тока нагрузки и напряжения выполнено электромагнитным путем, т.е. суммированием магнитных потоков токовых обмоток Фт и обмоток напряжения Фн при помощи трансформатора компаундирования ТК.
Значительные размеры и масса ТК ухудшают массогабаритные показатели СЭС, кроме того, мощная магнитная система ТК увеличивает время переходных процессов.
5.3.3.Системы, действующие по отклонению напряжения
В таких системах АРН работает как корректор напряжения КН ( рис.5.2, а ).
Принцип действия системы состоит в том, что корректор КН измеряет истинное значение напряжения СГ, и в случае его отклонения вырабатывается управляющий сигнал, который через регулирующий элемент ( например, управляемый выпрям итель UZ) изменяет в нужную сторону (корректирует ) ток возбуждения СГ.
Рис. 5.2. Система возбуждения и автоматического регулирования напряжения с управлением по отклонению:
Кроме того, через КН дополнительно осуществляется коррекция напряжения СГ по температуре и частоте.
Также в КН включается узел (контур) для автоматического распределения реактивных нагрузок при параллельной работе СГ.
Такие системы имеют лучшее быстродействие, чем системы с ТК, но их недостатком является наличие отклонения напряжения на выходе.
5.3.4. Комбинированные системы
Дата добавления: 2015-05-28 ; просмотров: 1997 ; ЗАКАЗАТЬ НАПИСАНИЕ РАБОТЫ
Требования, предъявляемые к системам возбуждения и АРН
К судовым системам возбуждения СГ предъявляются более жёсткие требования, чем к промышленным. Объясняется это ограниченными мощностями судовых синхронных генераторов, изменениями напряжения и частоты, соизмеримыми с мощностью генераторов нагрузок. Они должны иметь повышенную эксплуатационную надёжность, малые габариты, водозащищённое исполнение, достаточную точность и т.д.
Кроме этого, генерирующие агрегаты с АРН должны вырабатывать электроэнергию требуемого качества и количества. Под этим необходимо понимать, прежде всего, поддержание напряжения и частоты в заданных пределах.
Существующие «Правила класифікації та побудови морських суден» предусматривают следующие требования (том IV, часть XI, 10, 6.2).
1. Каждый генератор переменного тока должен иметь отдельную независимую систему для автоматического регулирования напряжения.
2. Генераторы переменного тока должны иметь системы автоматического регулирования напряжения, которые обеспечивают поддержание напряжения в пределах ±2,5% (аварийные генераторы — до 3,5%) от номинальной при изменении нагрузки от ноля до номинальной при номинальном коэффициенте мощности
3. Генераторы переменного тока должны иметь достаточный резерв возбуждения для поддержания в течение 2 мин, номинального напряжения с точностью 10% при перегрузке генератора током, равным 150% номинального и коэффициенте мощности равном 0,6.
4. Внезапное изменение симметричной нагрузки генератора, включаемого при номинальной частоте вращения и номинальной нагрузке, при имеющемся току и коэффициенте мощности, не должно вызывать понижения напряжения ниже 85% и повышения более 120% от номинального значения. После окончания переходных процессов напряжение генератора должно восстанавливаться в течение не более 1,5 с и с отклонением от номинального значения в пределах ±3%.Для аварийных агрегатов эти значения могут быть увеличены по времени до 5 с и по напряжению до ±4% от номинального. В случае отсутствия точных данных о максимальной внезапной нагрузке, которая включается на уже нагруженный генератор, можно использовать нагрузку величиной 60% номинального тока с индуктивным коэффициентом мощности 0,4 и меньше, которая включается на холостом ходу и потом выключается. При этом частота вращения должна быть в пределах обусловленных в 2.11.3 части IX «Механизмы».
5. Для генераторов переменного тока отклонение от синусоидальной формы напряжения не должно превышать 5% от пикового значения основной гармоники.
6. Генераторы переменного тока, предназначенные для параллельной работы, должны обеспечиваться такой системой компенсации реактивного падения напряжения, чтобы во время параллельной работы распределение реактивной нагрузки между генераторами не отличалась от пропорциональной их нагрузки более, чем на 10% номинальной нагрузки наибольшего генератора.
7. Генераторы переменного тока вместе с системами возбуждения и автоматическими регуляторами напряжения при коротком замыкании должны выдерживать трехразовый номинальный ток в течение времени 2 с.
Автоматический регулятор напряжения работает по принципу отклонения регулируемой величины (напряжения) от заданного значения и состоит из: измерительного органа, усилителя и регулирующего элемента. Применяются различные схемы и устройства АРН: электромагнитные, цифровые и на полупроводниковых элементах. В зависимости от системы возбуждения генератора выходной сигнал АРН поступает на обмотку возбуждения возбудителя FE1, дополнительную обмотку возбудителя FE2, на обмотку управления трансформатора фазового компаундирования — обмотку управления ТФК или на обмотку управления дросселя отсоса и т.п.
АРН Автоматический регулятор напряжения
Внимание! Акция! Продается выставочный экземпляр
Аналоги по мощности
Описание АРН Автоматический регулятор напряжения
АРН ЮГИШ 421413.013 (Аппаратура возбуждения и регулирования напряжения генератора) предназначена для ремонта дизельных электростанций и работе в составе трехфазных синхронных генераторов мощностью до 400 кВт, номинальным напряжением 230 и 400 В, частотой 50 и 60 Гц, для автоматического управления током возбуждения с целью поддержания выходного напряжения генератора на заданном уровне.
АРН обеспечивает работу со следующими органами управления генератора:
переменный резистор регулирования выходного напряжения (СУН) типа ППБ-3А 4,7 кОм ±10%;
переключатель между режимами работы генератора «ВОЗБУЖДЕНИЕ/ГАШЕНИЕ ПОЛЯ»;
переключатель между режимами работы генератора «АВТОНОМНАЯ РАБОТА/ПАРАЛЛЕЛЬНАЯ РАБОТА»;
кнопки «+» и «-» для регулирования уставки по статизму.
АРН обеспечивает работу в следующих условиях эксплуатации:
– температура воздуха окружающей среды от минус 50 до плюс 55оС;
– относительная влажность воздуха до 98 % при температуре плюс 45 оС;
– на высоте над уровнем моря до 4000 м;
– при воздействии морского тумана;
– при воздействии инея и росы;
– при воздействии циклического изменения температуры от минус 45 до плюс 55оС за восемь часов.
АРН, установленный на генератор серии БГ, обеспечивает в установившемся тепловом режиме при коэффициенте мощности в пределах от 0,4 до 0,9 (0,95) отклонение выходного напряжения не более:
а) + 1 % от среднерегулируемого значения при плавном изменении нагрузки в пределах от 1 до 110 % номинальной и поддержании частоты вращения приводного вала двигателя + 1 %;
б) + 10 % от установленного значения напряжения во время переходных режимов при набросе/сбросе симметричной нагрузки равной 50 % нагрузки по току с cos ф = 0,4;
в) + 20 % от установленного значения напряжения сбросе/набросе симметричной линейной нагрузки равной 100 % нагрузки по току с cos ф = 0,4;
г) + 1 % от установленного значения при неизменной симметричной нагрузке и изменении теплового состояния генератора от холостого хода до нагретого в номинальном режиме.
Коэффициент амплитудной низкочастотной модуляции напряжения в режиме холостого хода и при номинальной нагрузке cos ф = 0,8 составляет не более 0,5 %.
АРН обеспечивает работу генератора при перегрузках по току:
– 10 % в течение 1 ч при cos ф = 0,8;
– 25 % в течение 10 мин при cos ф = 0,7;
– 50 % в течение 2 мин при cos ф = 0,6 (при обеспечении точности под-держания напряжения + 10 %).
АРН обеспечивает параллельную работу генератора:
– с генераторами, имеющими принципиально отличные системы возбуждения и устройства регулирования напряжения;
– с генераторами, имеющими аналогичные по принципу действия и схеме системы возбуждения;
– с промышленной сетью на время переключения нагрузки.
АРН допускает длительную работу генератора на тиристорную нагрузку до 50 % мощности генератора.
В режиме холостого хода генератора АРН обеспечивает запуск прямым включением трехфазного асинхронного короткозамкнутого электродвигателя с кратностью пускового тока до 7, без момента на валу, мощностью до 70 % номинальной мощности генератора. Уровень отклонения напряжения не более 50 %.
АРН при работе в составе генератора выдерживает без повреждений трехфазное короткое замыкание в режиме любой нагрузки в течение 5 секунд и двух- однофазное – в течение 3 секунд. Значение установившегося тока трехфазного короткого замыкания не менее трехкратного номинального.
АРН обеспечивает контроль тока нагрузки фазы В с трансформатора тока Iном/1А, находящегося на расстоянии не более 3-х метров от генератора. Нагрузка во вторичной цепи трансформатора тока не более 1 V*A
АРН обеспечивает возможность:
– ручной установки выходного напряжения в диапазоне от плюс 10 до минус 10% от номинального при любой допустимой нагрузке;
– ручного переключения режима работы генератора «Автономная работа / Параллельная работа»;
– ручного переключения режима работы генератора «Возбуждение / Гашение поля»;
– установки выходного напряжения и дистанционное переключение режимов работы генератора со щита управления, располагающегося на расстоянии до 50 метров от генератора;
– регулировки статизма для обеспечения параллельной работы в диапазоне от 0 до 6%. Уставка по статизму 3% задается при настройке АРН совместно с генератором на предприятии-изготовителе генератора;
– управления генератором по интерфейсу RS485 c использованием протокола Modbus RTU.
При увеличении напряжения на клеммах генератора более чем 15% от номинального через 2 секунды срабатывает защита АРН и переводит генератор в режим «гашение поля». Повторное включение режима «возбуждение» возможно только после переключения тумблера «ВОЗБУЖДЕНИЕ/ГАШЕНИЕ ПОЛЯ» сперва в положение «ГАШЕНИЕ ПОЛЯ» затем в положение «ВОЗБУЖДЕНИЕ», по команде через интерфейс RS485 или полной остановкой и повторным запуском приводного двигателя.
Питание АРН:
– в режиме гашения поля осуществляется с выходных клемм генератора напряжением, формируемым постоянными магнитами, действующим значением не менее 50 В;
– в режиме возбуждения осуществляется выходным напряжением генератора;
– в режиме запуска трехфазного асинхронного короткозамкнутого электродвигателя или при коротком замыкании в нагрузке, питание АРН осуществляется от трехфазного трансформатора тока (ТС). Напряжение на клеммах ТС не более 120 В во всех режимах работы генератора;
– мощность потребления АРН не более 5 Вт.
Габаритные размеры не более 190 х 129 х 83 мм.
Масса прибора составляет не более 1 кг.
БЛОГ ЭЛЕКТРОМЕХАНИКА
Студенческий блог для электромеханика. Обучение и практика, новости науки и техники. В помощь студентам и специалистам
26.09.2014
Автоматические регуляторы напряжения генераторов
Одним из наиболее важных условий, обеспечивающих правильную работу электрических установок, является постоянство напряжения питающих генераторов.
В установках постоянного тока достаточная степень постоянства напряжения обеспечивается компаундными генераторами. В установках переменного тока для сохранения постоянства напряжения приходится прибегать к автоматическим регуляторам напряжения.
На рис. 1 изображена принципиальная схема включения угольного автоматического регулятора напряжения. В состав схемы входят: угольный реостат 1, электромагнит с двумя обмотками 2 и 3 и пружина 5, создающая усилие, противодействующее электромагниту.
Обмотка 2 электромагнита включена на напряжение генератора Г между фазами А и С через выпрямитель 6.
Обмотка 3 электромагнита включена на вторичную обмотку трансформатора 4, первичная обмотка которого питается от возбудителя генератора В.
При нормальном напряжении генератора втягивающая сила электромагнита уравновешивается силой натяжения пружины. С повышением напряжения генератора сила электромагнита преодолевает натяжение пружины, якорь притягивается к сердечнику электромагнита, и поворачиваясь вокруг своей неподвижной оси, через вертикальный стержень передает растягивающее усилие на угольный столбик.
Сила натяжения на угольные шайбы уменьшается, сопротивление столбика возрастает, напряжение возбудителя уменьшается, в связи с чем уменьшается и напряжение генератора Г.
С уменьшением напряжения генератора Г втягивающая сила электромагнита уменьшается, под действием натяжения пружины якорь поворачивается и увеличивается сжатие угольного реостата.
Сопротивление реостата уменьшается, ток возбуждения увеличивается и напряжение генератора возрастает.
Если бы на электромагните была только обмотка 2, описанный процесс регулирования никогда бы не прекращался и напряжение генератора, изменившись один раз под действием какой-либо внешней причины, в дальнейшем колебалось бы под влиянием работы регулятора вокруг своего номинального значения.
Назначение обмотки 3 — сделать эти колебания затухающими и прекратить их после нескольких циклов с уменьшающейся амплитудой.
Магнитный поток обмотки 3 направлен навстречу потоку обмотки 2 и ослабляет действие обмотки 2 по мере подхода напряжения к номинальному значению, чем способствует быстрейшему прекращению колебаний напряжения.
Сопротивление 1C в цепи питания выпрямителя 6 служит для изменения пределов регулирования. Обычно его выбирают так, чтобы регулятор поддерживал напряжение в пределах от 95 до 105% номинального.
Назначение сопротивления 2С, питаемого от трансформатора тока ТТ, включенного в третью фазу, — создавать на своих зажимах падение напряжения. Падение напряжения на зажимах сопротивления 2С, складываясь геометрически с напряжением между фазами А и С, изменяет выходное напряжение выпрямителя в зависимости от реактивной нагрузки генератора. Это обусловливает постоянное распределение реактивной нагрузки между генераторами при их параллельной работе.
При работе одиночного генератора это устройство (так называемый компенсатор реактивной мощности) следует исключать из схемы регулятора, так как его наличие вызывает увеличение провала напряжения при пуске мощных асинхронных двигателей.
Изменяя величину сопротивления 3С, можно усилить или ослабить действие обмотки 3, т. е. в конечном итоге изменить время, в течение которого генератор достигает номинального напряжения.
Угольные регуляторы имеют ряд недостатков. Одним из наиболее существенных является малый срок службы угольных реостатов. В процессе эксплуатации угольные шайбы, из которых набирается реостат, «стареют», происходит их усадка и износ. Вследствие неравномерности этого явления равенство электрических сопротивлений отдельных угольных столбов нарушается, ток в столбах, имеющих минимальное сопротивление, увеличивается выше допустимого. При этом отдельные шайбы перегреваются, становятся хрупкими и при переменном сжатии их или вследствие вибрации и тряски судна дают трещины или рассыпаются. Иногда часть столба, работающего с перегрузкой, полностью выгорает.
Кроме того, угольным регуляторам свойственна небольшая скорость действия из-за наличия подвижных частей, имеющих определенную инерцию.
Более совершенным методом регулирования напряжения синхронных генераторов является компаундирование возбуждения.
На рис. 2 изображена принципиальная схема компаундирования возбудителя синхронного генератора. Возбудитель В генератора Г, кроме основной обмотки возбуждения ООВ, имеет дополнительную ДОВ. Дополнительная обмотка возбуждения питается током, пропорциональным току нагрузки генератора, получаемому от трансформатора тока ТТ через разделительный трансформатор напряжения РТ и выпрямитель В.
С увеличением тока нагрузки напряжение генератора Г падает. Одновременно увеличивается ток возбуждения в обмотке ДОВ возбудителя, его напряжение возрастает, ток возбуждения генератора Г усиливается и напряжение генератора поднимается.
Схема компаундирования регулируется таким образом, чтобы напряжение генератора сохранялось постоянным при изменении нагрузки от холостого хода до номинальной. Однако напряжение синхронных генераторов, кроме тока нагрузки, зависит также и от коэффициента мощности последней. Чтобы избежать влияние изменяющегося коэффициента мощности, в схему компаундирования вводят электромагнитный корректор.
Наилучшие результаты в части поддержания постоянства напряжения дают синхронные генераторы с самовозбуждением и саморегулированием напряжения.

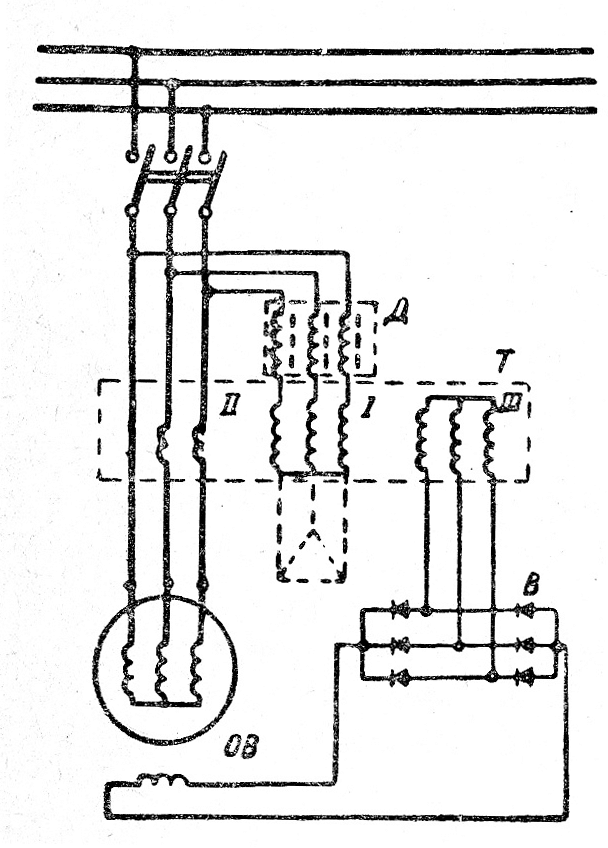

На рис. 3 дана принципиальная схема системы самовозбуждения и саморегулирования синхронного генератора.
Существенной частью этой системы является специальный трехобмоточный трансформатор Т. Обмотка I (обмотка напряжения) этого трансформатора подключена к клеммам статора генератора и в ней течет ток Iн, пропорциональный напряжению генератора: Iн = K1U. Действие этой обмотки аналогично действию параллельной обмотки возбуждения генераторов постоянного тока со смешанным возбуждением.
Обмотка II (токовая) включена на трансформатор тока главной цепи генератора, через нее проходит ток Iт = K2I, пропорциональный току нагрузки генератора. Назначение этой обмотки аналогично назначению последовательной обмотки генератора со смешанным возбуждением.
Обмотка III является вторичной обмоткой трансформатора, ток в ней Iв равен геометрической сумме токов Iн и Iт. Этот ток, выпрямленный полупроводниковым выпрямителем В, питает обмотку возбуждения генератора ОВ.
Рассмотрим, как работает эта система. При вращении ротора генератора вследствие наличия в стали ротора остаточного магнетизма, генератор разовьет некоторую начальную э. д. с. При этом через обмотку I трансформатора Т пройдет ток. Образовавшееся в сердечнике трансформатора магнитное поле индуктирует вторичную э. д. с. в обмотке III и в ее цепи, а следовательно, и в обмотке ротора генератора потечет ток. Ток ротора усилит магнитное поле генератора, э. д. с. последнего возрастет, что в свою очередь вызовет увеличение тока в обмотке I трансформатора. Этот процесс продолжается до тех пор, пока напряжение на клеммах генератора достигнет номинальной величины. В дальнейшем, при холостом ходе генератора и при сохранении неизменной скорости его вращения, напряжение генератора будет сохраняться постоянным.
Если в статорной обмотке генератора появится ток нагрузки, то он создаст магнитный поток реакции якоря, который ослабит магнитный поток ротора, вследствие чего напряжение на клеммах генератора должно было бы уменьшиться. Однако этому будет противодействовать обмотка II трансформатора. При появлении в ней тока, пропорционального току нагрузки, магнитный поток, создаваемый этим током в сердечнике трансформатора, вызовет увеличение э. д. с. вторичной обмотки и тем самым увеличение тока в обмотке возбуждения генератора. Напряжение на клеммах последнего возрастет до прежней величины.
Таким образом, принцип действия синхронного генератора с самовозбуждением и саморегулированием напряжения подобен принципу действия генератора смешанного возбуждения постоянного тока.
Однако следует учесть, что напряжение, развиваемое синхронным генератором, зависит не только от его нагрузки, но и от величины коэффициента мощности. При уменьшении коэффициента мощности, т, е. при возрастании угла ψ, напряжение генератора уменьшается и для его восстановления до прежней величины необходимо увеличить ток возбуждения.
Для того чтобы получить увеличение тока возбуждения, пропорциональное увеличению угла ψ, обмотку напряжения трансформатора Т подключают к клеммам генератора не непосредственно, а через дроссель Д. Величина индуктивного сопротивления дросселя выбирается такой, чтобы угол сдвига фаз между напряжением генератора и током в обмотке I трансформатора был бы равен почти 90°.
В этом случае диаграмма геометрического сложения токов в обмотках трансформатора Т будет иметь вид, изображенный на рис. 4.
Легко убедиться, что при увеличении угла ψ1 до величины ψ2 результирующий ток возбуждения генератора также возрастает, как это показано на рис. 4, а пунктиром.
Если бы фаза тока в обмотке I трансформатора Т совпадала бы с фазой напряжения генератора (как это изображено на рис. 4, б), то в этом случае, при увеличении угла ψ, величина результирующего тока возбуждения будет уменьшаться.
Уместно отметить еще одну особенность синхронных генераторов описываемой системы по сравнению с генераторами, получающими возбуждение от машинного возбудителя и оборудованными автоматическими регуляторами напряжения.
У генераторов с возбудителем и автоматическим регулятором напряжения неизбежно имеет место некоторое запаздывание восстановления напряжения.
Это запаздывание объясняется следующими причинами.
1. Автоматический регулятор начинает действовать только после того, как на регулятор поступит уже изменившееся напряжение.
2. После поступления на регулятор сигнала об изменении напряжения необходимо некоторое время на срабатывание самого регулятора.
3. Возбудитель генератора вследствие наличия у него электромагнитной инерции изменяет свое напряжение, а следовательно, и напряжение генератора с некоторым замедлением.
У синхронных генераторов с самовозбуждением процесс регулирования напряжения начинается не после изменения напряжения, а одновременно с изменением тока статора, которое должно вызвать изменение напряжения.
Вследствие этой особенности системы как абсолютное значение величины изменения напряжения генератора при резких колебаниях его нагрузки, так и время восстановления напряжения значительно меньше, чем у генераторов с возбудителем и автоматическим регулятором напряжения.
Иногда в схемах самовозбуждения, для облегчения начала процесса самовозбуждения, предусматривают установку конденсаторов, включаемых в цепь дросселя, как указано на рис. 3 пунктиром. Емкость конденсаторов подбирается так, чтобы в их цепи возник резонанс напряжения, тогда начальное напряжение на обмотке III трансформатора Т резко возрастает и генератор уверенно возбуждается. Кроме установки конденсаторов, для тех же целей применяются и другие методы.
В качестве примера конкретных генераторов, выпускаемых промышленностью рассмотрим схему самовозбуждения и саморегулирования отечественных синхронных генераторов серии МСС (рис. 5).
У этих генераторов, так же как и в описанной выше принципиальной схеме, применен трансформатор с тремя обмотками: напряжения I, токовой II и результирующей III. Необходимый сдвиг фазы тока в обмотке I относительно напряжения генератора осуществляется с помощью магнитного шунта, находящегося в трансформаторе, вследствие чего отпадает необходимость в отдельном дросселе. Новым элементом в этой схеме является дроссель Д. Этот дроссель служит для подрегулировки вручную напряжения генератора в пределах ±5% от номинального напряжения. На дросселе, помимо основных обмоток, помещены две дополнительные а и б. Обмотка а питается постоянным током от выпрямителя В3, подключенного к обмотке напряжения трансформатора Т.
С помощью регулировочного реостата Р1 можно менять величину тока в обмотке а. Изменение тока в этой обмотке вызывает изменение магнитного потока в сердечнике дросселя и, как следствие изменение его реактивного сопротивления. При изменении тока в дросселе одновременно изменяется ток, поступающий на выпрямитель B1, а следовательно, и ток возбуждения генератора.
Обмотка б используется при параллельной работе генераторов с разной мощностью, а также для поддержания постоянства напряжения генератора при колебании его частоты.
Для обеспечения начального самовозбуждения у генераторов серии МСС предусмотрен небольшой встроенный, вспомогательный генератор переменного тока с постоянными магнитами. Этот генератор включен на обмотку возбуждения главного генератора через свой выпрямитель В2. Начальный ток возбуждения обмотки ротора генератора получают через этот выпрямитель. В дальнейшем, когда вступит в действие основной выпрямитель B1, вспомогательный генератор возбуждения автоматически исключается из схемы, так как его выпрямитель В2 окажется запертым более высоким напряжением выпрямителя B1.
Элементы системы самовозбуждения и саморегулирования генераторов серии МСС выполняются в виде самостоятельных блоков размещаемых отдельно от генератора.
Следует отметить, что возможно создать очень большое число различных систем самовозбуждения и саморегулирования, отличающихся по числу, типу и способу включения входящих в них элементов. Почти каждая зарубежная фирма выпускает синхронные генераторы со своей системой самовозбуждения и саморегулирования. Изложенные в настоящей статье общие принципы помогут разобраться в особенностях различных систем, могущих встретиться на морских судах.
