Монолитный участок между сборной плитой и стеной
Если возникла необходимость выполнить монолитный участок между сборной плитой перекрытия и стеной, его можно законструировать так, как показано на рисунке. На плиту он будет опираться точно так же, как монолитные участки между двумя сборными плитами: корытообразная рабочая арматура (отгиб в данном случае с одной стороны) опирается на 200 мм на плиту перекрытия, и этот отгиб заливается бетоном толщиной 30 мм.
Нужно обратить внимание, что этот стержень не должен лежать на плите перекрытия, он должен находиться в толще этих тридцати миллиметров бетона и иметь защитный слой с двух сторон. Только так он будет иметь достаточно надежное сцепление с бетоном монолитного участка. Поэтому под каждый стержень до бетонирования необходимо установить специальные фиксаторы, поддерживающие арматуру в нужном положении.
На стену монолитный участок заводится на 100 мм, причем вполне достаточно завести его на 100 мм по высоте. Но если участок достаточно широкий и тяжелый, желательно просчитать высоту опирающейся части на срез.
При проверке несущей способности плиты, на которую опирается монолитный участок, следует действовать точно так же, как описано в примере для участка между двумя плитами. Не стоит забывать, что на плиту приходится только половина нагрузки от участка – вторая половина действует на стену.
Монолитный участок между сборной плитой и стеной
Если возникла необходимость выполнить монолитный участок между сборной плитой перекрытия и стеной, его можно законструировать так, как показано на рисунке. На плиту он будет опираться точно так же, как монолитные участки между двумя сборными плитами: корытообразная рабочая арматура (отгиб в данном случае с одной стороны) опирается на 200 мм на плиту перекрытия, и этот отгиб заливается бетоном толщиной 30 мм.
Нужно обратить внимание, что этот стержень не должен лежать на плите перекрытия, он должен находиться в толще этих тридцати миллиметров бетона и иметь защитный слой с двух сторон. Только так он будет иметь достаточно надежное сцепление с бетоном монолитного участка. Поэтому под каждый стержень до бетонирования необходимо установить специальные фиксаторы, поддерживающие арматуру в нужном положении.
На стену монолитный участок заводится на 100 мм, причем вполне достаточно завести его на 100 мм по высоте. Но если участок достаточно широкий и тяжелый, желательно просчитать высоту опирающейся части на срез.
При проверке несущей способности плиты, на которую опирается монолитный участок, следует действовать точно так же, как описано в примере для участка между двумя плитами. Не стоит забывать, что на плиту приходится только половина нагрузки от участка – вторая половина действует на стену.
Устройство монолитных участков между плитами перекрытия
Необходимость монолитного участка достаточно часто встречается даже в профессиональных проектных схемах раскладки плит перекрытия. Чаще всего такое решение принимается для зданий нестандартной, сложной конфигурации. Забетонировать небольшой участок перекрытия значительноА проще, чем отлить сплошную монолитную плиту: нет необходимости в боковой опалубке, уровни монолитной вставки заданы соседними плитами, — требуется лишь изготовление и укрепление нижнего опалубочного щита.
Простейшая опалубка
Бюджетный, наиболее распространённый вариант опалубки, – из досок и бруса древесины минимум 2-го сорта:
Соблюдение этих требований обеспечит отсутствие провисаний в монолитном участке перекрытия.
Монтаж стоек
Боковые грани плит перекрытия служат опалубочным ограждением для устраиваемого монолитного участка. Его палуба заводится под плиты перекрытия и крепится на опорных стойках
Порядок установки опор:
Стойки могут быть изготовлены методом наращивания. Суть метода: опоры изготавливаются меньше нужной высоты, но затем наращиваются в верхней части нужными по размеру кусками. Таким образом облегчается демонтаж опалубки после выполнения монолитных работ:
Настил
Палуба монтируется поверх прогонов, края досок запускаются под установленные плиты перекрытия. Возможные щели настила заделываются сверху монтажной пеной. Вся поверхность накрывается полиэтиленовой плёнкой. Цели укрывания:
Крепление палубы без применения стоек и балок
При небольшой ширине монолитного участка (до 1 м) можно воспользоваться упрощённым способом крепления палубы, не требующим установки стоек. Принцип достаточно простой, быстрый, экономный: притягивание палубы к нижней плоскости плит проволочными хомутами. Технология предусматривает:
Важно! Иногда застройщики пробивают отверстия под арматуру в гранях плит, — этого делать не стоит из-за ослабления конструкции пустотных перекрытий.
При демонтаже палубы хомуты просто обрезаются «болгаркой», часть проволоки остаётся в монолите.
Армирование монолитного участка
Для усиления монолитных участков перекрытий используется арматура периодического профиля, класса А-III и выше, горячекатаная, диаметром 10-14 мм. Арматурный каркас изготавливается непосредственно в опалубке либо устанавливается уже готовая конструкция из двух горизонтальных рядов сетки, соединённых между собой вертикальными прутами.
Для предварительного изготовления каркаса измеряются параметры продольных и поперечных стержней, общие размеры каркасной конструкции. При этом необходимо учитывать, что стержни арматуры должны быть защищены с внешних сторон слоем бетона не менее 3 см.
Каркас связывается на ровной поверхности, после чего устанавливается в опалубку на специальные пластиковые подставки либо на бетонные бруски, камни, кирпичи.
Верхняя сетка фиксируется на заданной высоте с применением хомутов, скоб или иных приспособлений. Ячейки сетки связываются проволокой 1-2мм, узлы выполняются специальным крючком либо с применением иных приспособлений и механизмов.
Часто монолитные участки предназначаются для опирания внутренних лестничных маршей. В этом варианте выполняются дополнительные операции:
Рекомендации по заливке бетона
Бетонная смесь для заполнения опалубки монолитного участка перекрытия может быть изготовлена в заводских условиях либо самостоятельно. Выбор должен основываться на нормативах СП 63.13330, предполагающих использование бетона плотностью 1800-2500 кг/м³ с маркой прочности на сжатие не ниже В7,5. Для устройства внутренних монолитных конструкций зданий водонепроницаемость и морозостойкость бетона значения не имеет.
В приготовлении бетонной смеси своими руками особое внимание уделяется снижению вероятности растрескивания бетона. На практике это достигается выполнением двух важных правил:
Перед началом заливки бетона в опалубку следует очистить грани уложенных плит от пыли и грязи, желательно их увлажнить и загрунтовать цементным раствором для увеличения адгезии. Предлагаем ещё небольшой ряд рекомендаций, выполнение которых обязательно улучшит качество бетона:
Бетону в процессе твердения противопоказаны почти все экстремальные природные явления: дождь и засуха, мороз и воздействие солнца. Спасти его от разрушения можно недорогими доступными способами. В первую очередь это укрывание тканями, брезентом, опилками и даже песком. В жару бетонную поверхность следует регулярно смачивать. Плёнка не только защитит от осадков, но и поможет сохранить тепло в процессе гидратации цемента.
Заделка стыков между плитами шириной до 30 см
Всё перечисленное выше рассчитано на устройство монолитных участков шириной 30 см и более. Нормативные требования предполагают, что плиты укладываются практически встык, с допустимым швом 15 мм.
Важно! В диапазоне от 15 до 300 мм армирование монолитных участков между плит может не выполняться.
Для заполнения стыков рекомендуется несколько способов:
Дополнительные советы
Плиты, применяемые для перекрытий в индивидуальном жилищном строительстве, чаще всего имеют высоту 220 мм. Этот параметр следует учитывать при армировании, — монолитный участок не должен возвышаться над соседними, потому что затем потребуется увеличение толщины стяжки под пол.
При армировании необходимо обеспечить защитный бетонный слой толщиной 30 мм сверху и снизу арматуры самодельного участка.
В пустотах плит заводского изготовления удобно располагать коммуникации, — в монолитном участке придётся их прокладывать до заливки бетонной смеси. Так часто поступают при изготовлении люков.
Не рекомендуется вырезать в заводских плитах проёмы лестниц и любые другие технологические отверстия. Это приводит к нарушению схемы армирования изделия, снижению их несущей способности, — что недопустимо с точки зрения безопасности эксплуатации.
Не стоит заделывать зазор между плитой и стеной из блоков из ячеистых пористых материалов, — их несущая способность в данном случае недостаточна.
Совет! Если вам нужны строители для возведения фундамента, есть очень удобный сервис по подбору спецов от PROFI.RU. Просто заполните детали заказа, мастера сами откликнутся и вы сможете выбрать с кем сотрудничать. У каждого специалиста в системе есть рейтинг, отзывы и примеры работ, что поможет с выбором. Похоже на мини тендер. Размещение заявки БЕСПЛАТНО и ни к чему не обязывает. Работает почти во всех городах России.
Если вы являетесь мастером, то перейдите по этой ссылке, зарегистрируйтесь в системе и сможете принимать заказы.

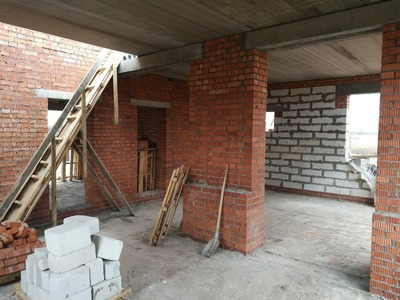

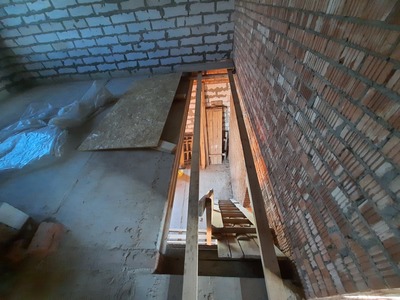

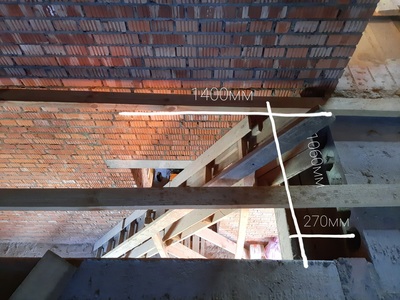

Первый монолит должен быть на месте текущего проема длинной 1400мм. И тут вопросы:
1. На какую глубину нужно заглубляться в кирпичную кладку?
2. Монолит заливать с заходом на балку или до балки, а на балку отдельно потом залить без перевязки с монолитом?

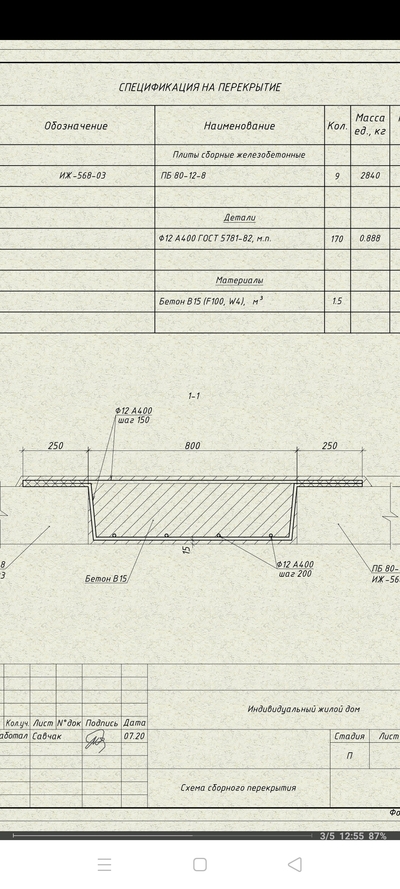

В интернетах нашел такую схему:
Дубликаты не найдены
Строительство и ремонт
4.4K поста 33.7K подписчиков
Правила сообщества
Правила оформления постов.
Посты видеоролики должны обязательно иметь описание о чём видео. Если видео длинное, то крайне желательно указать время, когда и о чём рассказываете.
В случае нарушения пост выносится из сообщества.
Запрещено регулярное хамское и неуважительное обращение к другим участникам сообщества в рамках общения в комментариях. В случае первого нарушения бан в сообществе на 2-3 недели. В случае повтора постоянный.
Только для профессиональных участников рынка строительных услуг. (публикующихся регулярно)
Пост должен быть основан на личном опыте.
Должен быть информационно-познавательным (разъясняет/ объясняет что-то связанное с материалом/работой/организацией/и.т.д.) или пищей для ума (Взгляд на проблему, с другой стороны)
Запрещается публикация видео длиной более 5 минут без текстового таймлайна. ( надо указать где и о чём вы рассказываете в видео)
Не злоупотребляйте тэгами. Количество своих тэгов не более 4х шт. Тэги проставляемые системой не учитываются. (Длиннопост, видео, и.т.д.)
если проект уже реализован (судя по фото) и выпусков арматуры с плиты перекрытия нет, то никак.
нужно опирание на что-то.

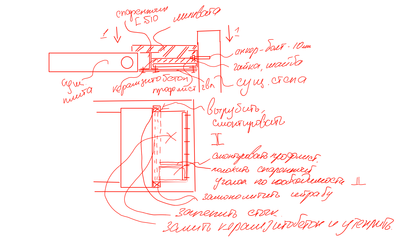

кстати, рисованная схема полное говно. такая укладка арматуры работать не будет.
делайте отверстия в ПП на 20-30 см., делайте тампонаж и кладите арматуру по классике. т.е. сверху и снизу.
выпусков арматуры с плиты перекрытия нет
делайте отверстия в ПП на 20-30 см., делайте тампонаж и кладите арматуру по классике. т.е. сверху и снизу.
Что такое тампонаж? И что делать со стеной тогда? Тоже просто пробуриться на 200мм?

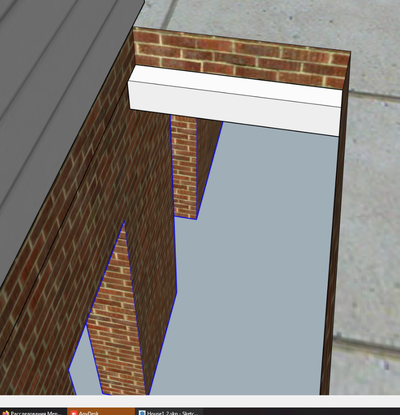

Я правильно понял конструкцию? Но не понятно на что будет опираться бетон со стороны Перекрытия А? И как крепить спаренный швеллер к этому Перекрытию А?
Благодарю. Завтра вечером буду на объекте и сделаю точные обмеры
Перекрытие Б опирается на внешню стену и балку по центру дома, на фото видно, за деревянной лестницей.
Такие вопросы должны задаваться проектировщику, который делал вам этот проект. Из-за таких вот проектантов и складывается общее негативное впечатление о работе проектировщика. Всегда после сдачи рабочки охотно отвечаю на вопросы прораба, в случае необходимости корректирую проект или при отсутствии необходимости изменений обсуждаем решение по телефону.
Монолитный участок такой ширины надо считать как самостоятельную плиту (балку).
М.У. такой ширины должен опираться на что-то: на стены, на балки. Опирания 100мм на стену достаточно. Картинка неправильная.
А что тогда в картинке не правильно?
И арматура 16 это мегаслишком
Проф.лист это только лишь не съёмная опалубка, которая сформирует рёбра и межрёберное пространство, за счёт которого уменьшится вес. Армирование плиты и её опирание по всем возможным участкам никто не отменял.
Продольная арматура меньше чем поперечная. Продольная арматура на опоре не нужна, она там не работает. А поперечная нужна, и концы ее должны быть загнуты.
А вообще считать нужно и диаметры и можно ли обойтись без верхней арматуры.
А заводить на соседнюю плиту так не необходимости, ибо сам м. у. несущим должен быть.
Я у себя в доме сделал так, углубился на 5 см в стены и просто залил бетоном примерно М300 с армированием железной арматурой 8мм с заходом арматуры в пазы и толщиной 10 см. Получил опирание на 2 паза в стене и выступ в нижней части плиты. У меня этот участок ничем не нагружен и лестница к нему не пристаёт. Сверху утеплитель со стяжкой теплого пола.

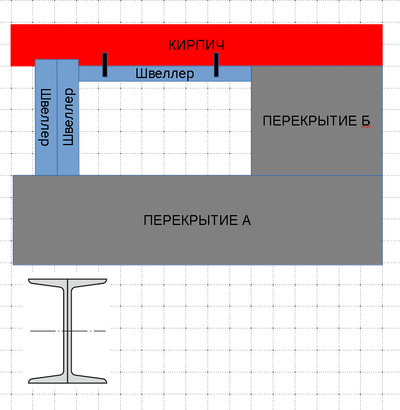

Квадрат из швеллера 200
СНИП. Капиталку если сносишь, то коробку из швеллера можно поставить. Нагрузку только рассчитать надо. БТИшники докулупаться могут с РосТехНадзором.
Зачем капиталку сносить? о_О
Ссори, затупил, забегался.
Вы бы план перекрытий выложили. Сейчас не особо понятен смысл этих участков и по плану проще смоделировать необходимое.
В бумажном виде есть что-то, но насколько помню там план несколько не соответствующий реальности, есть еще такое фото на котором видны другие плиты перекрытия. По факту проем это просто не уложенная плита перекрытия ПК 44-12-8
Я не говорю что что-то не так. Расчёты не видел, марку кирпича не знаю, просто интересно зачем в простенках (которые под ж.б. перемычками) уменьшили толщину кладки до 1,5кирп. (хотя эта толщина вполне себе несущая), с целью облегчить? И по наружной стене по газобетону (наверное газобетону) приняли решение под плиты кирпич, а не пояс.
Ясно. К стати, в зоне лестницы, вы не думали монолитный ж.б. участок заменить на деревянное перекрытие: с креплением проблем быть не должно, вес минимальный и вообще. )
Надо больше вводных. Не плохо было бы также рассмотреть сечение поперечное данному (т.е. вдоль плиты перекрытия). На что и как будет опираться будущая плита.
Может быть имеет смысл лить не полнотелую плиту, а пустотку. В опалубку внутрь армокаркаса укладываются и закрепляются чтобы в бетоне не всплывали канализационные пластиковые трубы подходящего диаметра с загерметизированными торцами. Заливаем бетоном и вуаля, имеем конструкцию на 30-40 процентов легче почти не потеряв в прочностных характеристиках.
На что и как будет опираться будущая плита.
С одной стороны ПК 44-12-8, с другой стороны несущая стена в 550 мм
Может быть имеет смысл лить не полнотелую плиту, а пустотку. В опалубку внутрь армокаркаса укладываются и закрепляются чтобы в бетоне не всплывали канализационные пластиковые трубы подходящего диаметра с загерметизированными торцами. Заливаем бетоном и вуаля, имеем конструкцию на 30-40 процентов легче почти не потеряв в прочностных характеристиках

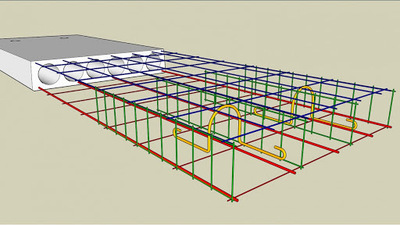

Вопрос организации каркаса монолита. Такой как на этом рисунке? Толщина арматуры тогда какая?
Вгрызаться на 100 мм. Если балка ниже плиты, то конечно на балку. Арматурный каркас брать потолще и делать его объемным. Для лестниц можно сделать закладные сразу в армокаркасы. В бокову стену надо заглубиться, если она несущая. Если есть сомнения, подойди к тем кто заливает монолитные перекрытия, сейчас они распространены и проконсультируйся.
У меня “в деревне” проектировщика нормального не найти, а “Петровичей” вроде хватает, но если стены класть я еще доверю, то с монолитами у нас работают только крупные конторы которым мои 2 квадрата не интересны от слова “совсем”, вот и приходится разбираться самому =\
Я не советовал их нанимать, подойди и проконсультируйся у них.
Свой дом
Заказали с супругой строительство каркасного дома. Хочу поделиться с Вами своей радостью и заодно “послушать” справедливую критику
Нужен совет по отоплению загородного дома. Электричества и газа нет.
Добрый день, уважаемые. У меня есть гектар земли в «медвежьем углу» Краснодара. Электричества и газа там не будет ещё десяток-другой лет, а построиться хочется уже сейчас.
Плюс, в эту цепочку нужно куда-то воткнуть резервную систему. Газовый котёл? Печь бурельян? Что- нить ещё, что не даст мне замёрзнуть когда нет солнышка?
Давайте резюмирую. Как бы вы решили вопрос с отоплением и горячей водой загородного дома, если у вас нет доступа ни к сети, ни к газовой трубе?
Монолитный участок между плитами перекрытия /инструкция с фото
При необходимости прокладки между плитами разнообразных коммуникационных элементов, можно своими руками сформировать монолитный участок между плитами.
Как выявить нарушение конструкции
Часто дефекты неумышленно могут быть замаскированы различными окрасками, штукатурками, подвесными потолками, что не позволяет своевременно их обнаружить и приступить к работам по восстановлению и ремонту.
Следует обращать внимание на сколы и отслоения бетона плит в нижней части, также на трещины и отслоения стяжки или покрытия пола в верхней части. На обнажение и коррозию арматуры, на появление на поверхности бетона следов замачивания, а также различных высолов и выщелачиваний (потемнение или осветление локальных участков). Недопустимые прогибы и провисания перекрытия, трещины в центральной части конструкции и у опор в соответственно зонах действия так называемых «максимального момента» и «перерезывающих сил».
Типы железобетонных перекрытий
В 50-х годах прошлого века в СССР стало активно развиваться производство железобетонных изделий, позволяющих в сжатые сроки возводить жилые дома и целые районы, пусть и не слишком привлекательные внешне, зато недорогие и надежные.
Строители по старинке пытались использовать монолитный способ, при котором конструкция заливается по опалубке, смонтированной на территории объекта. Однако учитывая суровый климат большинства регионов страны, когда на прогрев бетонной смеси для ее достаточного твердения при отрицательных температурах приходилось тратить немалые средства, каркасный метод стал особенно актуальным. В частности, сборные железобетонные перекрытия.
Но это не означает, что использование монолита прекратилось. Данный метод оправдан в ситуациях, когда зданию необходимо обеспечить достаточную пространственную жесткость или устойчивость к динамическим перегрузкам. Однако эти требования почти не распространяются на жилые многоэтажки и частные постройки.
При строительстве жилых домов обычно используют плиты заводского изготовления. Их и сегодня изготавливают по стандарту 26434, введенному в 1985 году. Периодически этот ГОСТ переиздается с небольшими нововведениями.
Многопустотные плиты наиболее востребованы в строительстве многоэтажек. Для них прописан отдельный ГОСТ 9561, введенный в действие в 2016 году. В стандарте указаны:
Обратите внимание! Пустотные плиты перекрытия — хрупкий материал, и к штабелированию (как для хранения, так и для перевозки), предъявляются повышенные требования.
Если будет нарушено хотя бы одно условие, в бетоне появятся деформации, которые повлекут за собой разрушение изделия.
Пример расчета монолитной плиты перекрытия
Прежде, чем приступить к изготовлению плиты, желательно сделать ее расчет. Дальше будет выполнен пример расчета плиты междуэтажного перекрытия на прогиб.
Исходные данные для расчета
Размер здания с монолитным перекрытием возьмем размером 6х6 м разделенными по центру внутренними стенами (пролет 3м). Толщину перекрытия примем 160 мм, при этом рабочая высота сечения перекрытия будет 13 см. Для изготовления плиты будет использоваться бетон класса В20 (Rb=117кг/см2, Rbtn=см2, Eb=3.1*10^5 кг/см2) и стальная арматура А-500С (Rs=4500кг/см2, Ea=2.0*10^6 кг/см2).
Сбор нагрузок на перекрытие
Нагрузка на перекрытие будет состоять из веса: плиты перекрытия (в нашем случаи 160 мм), цементной стяжки толщиной 30 мм, керамической плитки, нормативного веса перегородок и полезной нагрузки. Все данные сведены в таблице ниже с учетом коэффициентов.
Расчет плиты по деформациям на прогиб
Схема работы перекрытия:
Теперь нам нужно подобрать сечение арматуры, для этого определим максимальный момент:
и коэффициент Aо при ширине участка плиты b=1(м):
Требуемая площадь сечения арматуры будет равна:
Поэтому для армирования 1 погонного метра плиты перекрытия можно применить 5 стержней диаметром 8 мм с шагом 200 мм. Площадь сечения арматуры при этом будет As=2,51см2.
Мы подошли в плотную к расчету плиты по деформациям на прогиб. С исходных данных нам известно, что постоянная нагрузка на перекрытие равна м² ивременная нагрузка на перекрытие равна м².
Вычисляем максимальный момент от действия длительной нагрузки:
И максимальный момент от действия кратковременной нагрузки:
Находим коэффициент, учитывающий вид нагрузки и схему нагружения S=5/48 – для балок с постоянной равномерно распределенной нагрузкой (табл. 31, «Руководствопо проектированию бетонных и железобетонных конструкций из тяжелого бетона»). y’=y=0 (табл. 29 «Руководство по проектированию бетонных и железобетонных конструкций из тяжелого бетона»).
Коэффициент для определения: k1кр ; k1дл ; k2дл.
Считаем кривизну оси при одновременном действии кратковременных, длительных и постоянных нагрузок:
Теперь осталось нам определить максимальный прогиб в середине пролета:
Условие выполняется, значит принятое нами армирование Ø8 A-500С с шагом 200 мм верно!
Шаги черчения плана перекрытия и покрытия
Обратите внимание на план несущих стен, предоставленный снизу. Мы видим, что все стены не без проемов. Это важный момент. На этом этапе уже у здания должны быть перемычки над проемами.
Использование плана здания без перемычек затруднит процесс раскладки плит перекрытий.
Раскладку плит перекрытий на план дома необходимо начинать с одного из краев. Целесообразность того или иного варианта раскладки необходимо определять по количеству монолитных участков – их должно быть как можно меньше.
Доходя до мест, где невозможно установить плиты, необходимо остановиться и продолжить раскладку непосредственно после этого участка плана перекрытий (на чертеже снизу обозначен красной вертикальной линией).
Участки недоборов, то есть, участки, которые остались незакрытыми плитами перекрытий, необходимо замоноличивать.
После того, как плиты перекрытий установлены над одной из частей плана, необходимо переходить к другой и так далее, до полного завершения составления плана перекрытий.
Вычерчивание планов перекрытия с балочными перекрытиями, монолитными железобетонными, панельными имеют общую последовательность с составлением плана перекрытий, указанного выше.
Технология бетонирования монолитных плит перекрытия
При приеме бетона используьт различные инструменты
Для укладки бетонной смеси вам понадобятся следующие инструменты:
Для отмеривания уровня бетона следует взять щуп, обычно это крестом сваренная арматурная трость с выставленным уровнем толщины плиты, по нему ориентируются во время приема смеси какая текущая толщина слоя. Для укладывания бетонной смеси применяют лопаты, для выравнивания гладилки или полутеры. Полутеры гораздо менее практичны при больших объемах бетонной смеси.
Расстояние от лотка, подающего бетон и опалубкой — не должно превышать 1-м, чтобы бетон был однородным и не очень разлетался по сторонам.
Бетон следует укладывать шириной и толщиной 15-30 см, с уплотнением его. Наиболее подходящий метод уплотнения — используя вибраторы — глубинные — нужны для больших толстых конструкций, поверхностные — для плит и конструкций находящихся в плоскости плиты, наружные — применяют при работах в узких густоармированных конструкциях.
Продолжительность работы вибратором составляет 30-60 сек, признаком, что бетон хорошо сел является прекращение просадки бетона, и появление плёнки на поверхности бетонной смеси. При объемных работах применяется несколько вибраторов.
Финальное заглаживание бетонной поврехности
Процесс подачи и укладки смеси должен быть максимально конвейерным. Общая схема такая, двое рабочих укладывают подаваемую смесь, один-два человека сразу же вслед за ними с щупом и лопатами разравнивают ее до нужного уровня. Следом идет рабочий с гладилкой, который приводит поверхность бетона в зеркальное состояние.
План стропил
от разбивочной оси1 (см. план стропил).
Помимо плана обычно выполняют еще продольный и поперечный разрезы стропил (см. разрезы 1
-/ и2-2). На всех этих чертежах обозначают марки элементов стропил и дают ссылки на конструктивные детали, кроме того, наносят в необходимых местах высотные отметки.
Так, например, на рис. 28 показаны детали 1, 2, 3 и 4
Стропил. Обычно в проектах зданий подобные конструктивные детали выносятся в отдельную часть проекта. На чертеже стропил помещают спецификацию, в которой перечисляют все элементы стропил, указывают их сечение, длину и количество.
Посмотрите еще раз на рис. 28 и ответьте на поставленные вопросы.
1. Назовите максимальное и минимальное расстояние между стропилами.
2. Определите марку, сечение и длину стропильной ноги.
3. На каком расстоянии друг от друга прибиваются бруски обрешетки? Чему равно сечение этих брусков?
4. Какого диаметра и длины применяются гвозди для сборки стропил?
5. Найдите на разрезе 2-2
И на деталях элемент стропил марки 304. Назовите элементы и марки стропил, к которым крепят элемент 304.
В том случае, если на крыше здания имеются какие-либо надстройки, фонари, вентиляционные устройства, антенны, внутренние водостоки и т. п., а также в тех случаях, если имеют одинаковый уклон, линии их пересечения проектируют на плане в виде биссектрис углов между свесами крыши.
Если крыша многоскатная и здание в плане имеет сложную форму, выполняют отдельно чертеж плана крыши.
На планах крыши показывают линии пересечения скатов, которые носят названия: конек, ребро, ендова (рис. 29, 30).
В зданиях, у которых свес крыши по всему периметру здания расположен на одном уровне, линии пересечения скатов могут быть построены на основании одного очертания здания в плане. Для этого план крыши делят на ряд прямоугольников (см. рис. 30). Из всех выступающих и входящих углов проводят биссектрисы, в данном случае линии, идущие под углом 45°. По точкам пересечения биссектрис намечают линии конька крыши. После этого части бессектрис, не разделяющие двух различных скатов и лежащие в плоскости одного и того же ската, убирают. В окончательном виде план крыши показан на рис. 30.
Если свесы крыши здания расположены на разных уровнях, то для построения плана крыши необходимо пользоваться чертежами фасадов здания, так как в зависимости от формы фасада меняется план крыши. На рис. 31 приведены два здания, имеющие одинаковые очертания в плане, но различные фасады, а следовательно, и разные планы крыши.
На планах крыши показывают также парапеты, фонари (проемы в крышах, предназначенные для освещения или вентиляции — аэрации зданий), деформационные швы, воронки и желоба внутреннего или наружного водостока, слуховые окна, трубы, дефлекторы (вентиляционные устройства), различные местные сооружения на кровле: пожарные лестницы, антенны и т. п.
На планах крыши многопролетных производственных зданий, имеющих аэрационные или световые фонари (рис. 32), показывают профиль крыши, используя для этого наложенное сечение, которое совмещают с планом крыши путем поворота его справа налево или снизу вверх. Сечение обводят толстой линией со штриховкой. На плане крыш обозначают разбивочные оси, указывают размеры между осями, уклоны скатов (в процентах или отношением катетов), а также марки конструктивных элементов и деталей. Направление ската (уклон) можно показать стрелкой.
Устройство металлической рамы для проема в перекрытии под лестницу
Изготавливая металлическую раму из профилей, рекомендуется их «рожки», то есть полки профилей, лежащих вдоль, располагать в середину перекрытия. Тогда монолитный участок будет изготовить легче. Для поперечно лежащих профилей не имеет значения, куда будут направлены рожки. Но если проем в перекрытии под лестницу планируется отделывать древесиной или другим материалом, то эти рожки также лучше направить внутрь заливаемых бетоном участков.
Для скрытия металлической рамы, ее необходимо приподнять относительно нижней поверхности плит перекрытия на двадцать-тридцать миллиметров. Тогда цемент, заливаемый в опалубку, будет затекать под металлический профиль, закрывая стальную раму. Для того, чтобы цемент со временем не начал отваливаться, рекомендуется к нижней полке профиля приварить несколько коротышей из металла и прикрепить к ним специальную штукатурную сетку.
Этапы формирования монолитного участка перекрытия
Формирование участка между плитами не отличается от создания любого другого монолитного перекрытия. Несмотря на то что площадь работ относительно небольшая, придерживаться строительных правил все же стоит, поэтому все этапы работы должны быть выполнены тщательно. Именно от этого зависит, насколько надежной будет монолитная конструкция.
Первое, что требуется сделать — сформировать опалубку под монолитный участок. В данном случае необходимо учесть то, что бетонный раствор весит довольно много, к тому же и сохнет он долго, поэтому прочностные и механические характеристики опалубки должны быть такими, чтобы удерживать его довольно продолжительный период времени.
Как устанавливается опалубка:
Устройство опалубки для монолитного участка между плитами
После того как опалубка готова, и в прочности ее можно не сомневаться, переходим к следующему этапу.
■ Расчет и конструирование главных балок.
На главную балку передаются постоянные и временные сосредоточенные нагрузки от второстепенных балок, равные их опорным реакциям (без учета неразрезности). Кроме того, учитывается собственная масса главной балки, которую разрешается приводить к сосредоточенным грузам, приложенным в местах опирания второстепенных балок и равным массе участков главной балки между второстепенными балками.
В расчетном отношении главная балка монолитного ребристого перекрытия рассматривается как неразрезная, загруженная сосредоточенными грузами. Изгибающие моменты и поперечные силы определяют с учетом перераспределения усилий. Размеры сечений главной балки уточняют по моменту у грани колонны, тогда h0 = 1,8 ; h=h0+(6…8) см, так как над главными балками располагается арматура плиты и сеток второстепенных балок. Расчетное сечение главных балок принимают в пролете — тавровое, на опоре—прямоугольное. В пролете главную балку армируют 2…3 плоскими каркасами, соединенными перед установкой в пространственный каркас (рис. 9.7, б). При наличии третьего каркаса его обычно не доводят до грани опоры, обрывая в соответствии с эпюрой моментов. На опоре главная балка армируется двумя самостоятельными каркасами с рабочей арматурой вверху.
Рис. 9.7. Конструирование второстепенных и главных балок:
1 — второстепенная балка; 2 — главная балка; 3 — колонна
На главную балку нагрузка от второстепенной передается через сжатую зону последней (рис. 9.7, в). Эта нагрузка воспринимается поперечной арматурой главной балки, а при необходимости ставятся дополнительные сетки. Длина зоны, в пределах которой учитывается поперечная арматура, воспринимающая опорную реакцию второстепенных балок, определяется по формуле a = 2hs+b (см. § 6.3).
Необходимая площадь рабочей арматуры см. формулу (6.5)]
где F — реакция опоры второстепенной балки; h0 — рабочая высота главной балки.
Армирование пустотной плиты
Если все работы проведены правильно, после снятия опалубки получается ровная, красивая поверхность. Возможные мелкие неровности, оставшиеся от стыков горизонтальных щитов фанеры, легко зашлифовать болгаркой, при организации навесных потолочных конструкций этим этапом можно пренебречь.
О некоторых существенных моментах работы арматуры при разных глубинах опирания плит перекрытия рассказано в видео:
Расчет монолитного перекрытия
Не вызывает сомнений, что оптимальным вариантом строительства монолитной плиты является его проведение в полном соответствии с планом. Расчет конструкции, который проводится специалистами, имеет некоторые преимущества:
Схема монолитного армированного перекрытия: назначение элементов конструкции.
Но что делать в том случае, если вы по какой-то причине не можете обратиться к подобного рода специалистам? Попробовать самостоятельно рассчитать устройство и армирование перекрытия? Конечно, вы можете предпринять такую попытку, но вряд ли сможете осуществить задуманное без наличия специального образования и навыков. Плюс к тому, при таких попытках от осознания того факта, что постичь такой расчет «в бравой кавалерийской атаке» не получается, многие поддаются панике и унынию.
Но не нужно отчаиваться, ведь вы строите свой собственный дом, а не торгово-развлекательный центра с помещениями размером 12 на 24 м, поэтому для устройства перекрытий в частном доме можно прибегнуть к стандартному решению. А за консультацией к специалистам вам стоит обращаться в тех случаях, если вы решите сделать ваше жилище с рядом из монолитных колонн и несущего перекрытия, или же в том случае, когда пролет перекрытия будет превышать 7 м.
Ребристые монолитные плиты являются системой перекрестных балок — основных и второстепенных, — которые соединяются монолитно между собой и поверху объединяющей их плитой.
Армирование оконных и дверных проемов
Перед тем как проводить операцию бетонирования проем выкладываются стеновыми блоками. Благодаря этому удается избежать неприятных сюрпризов в процессе монтажа перемычек и учесть все особенности оконного или дверного проема. Внутренняя часть проема, расположенная в горизонтальной плоскости, укрепляется при помощи вертикальных подпорок, которые убираются по завершению бетонирования. Если же формируется арка, то ее нижний контур обычно укрепляется посредством металлического листа.
Для армирования армокаркас укладывается в опалубку, через которую необходимо пропустить металлические стержни, стянутые простыми гайками по краям, это позволит избежать распирания опалубки после заливки раствора. В первую очередь армируется верхняя часть проема, а затем боковые части проема. Чтобы удалить лишний воздух и уплотнить раствор, края опалубки простукиваются молотком.
Опалубку с готового дверного или оконного проема не стоит снимать ранее, чем через 28 дней, дабы позволить набрать бетону максимальную крепость.
Благодаря армированию достигается равномерное распределение нагрузки стены дома на проем. Диаметр, используемой для изготовления каркаса арматуры, рассчитывается в каждом конкретном случае индивидуально.
Книги по теме:
Плиты перекрытия своими руками. Чертеж и стоимость изготовления плиты
Плиты перекрытия предназначены для разделения здания на уровни (этажи). Если плиты расположены между этажами, то это перекрытие, если над последним этажом, то покрытие. Разница заключается только в несущей способности. К данным строительным конструкциям предъявляются повышенные требования к прочности и надежности, так как они являются основными несущими элементами и воспринимают нагрузку от всего этажа, включая полы, перегородки, оборудование, мебель и временные нагрузки.
Плиты перекрытия могут быть:
Тот или иной тип плит перекрытия применяется в зависимости от конструктивной особенности здания, максимальной нагрузки на перекрытие и способа монтажа. Дальше мы разберем, как сделать перекрытие своими руками.
Выбор и расчет опалубки
Устройство монолитного перекрытия, даже если вы сооружаете конструкцию своими руками, следует производить, используя инвентарную опалубку, применение которой позволит добиться надлежащего качества.
Стандартная инвентарная опалубка для перекрытий включает: телескопические стойки с треногами и универсальными вилками (унивилками или «коронами»), деревянные двутавровые опорные ригели и балки, листы из ламинированной фанеры. Балки и ригели имеют высоту 200 мм и стандартную длину: 2,0; 2,5; 2,8; 3,0; 3,3; 3,6; 3,9; 4,2; 4,5 м.
Инвентарная стоечно-балочная опалубка
Один стандартный лист фанеры может быть размером 122 х 244 см или 150 х 300 см и перекрывать площадь в 3 или 4,5 м2.
Рассчитаем количество листов фанеры размером 122 х 244 см, исходя из площади перекрытия.
Определяем площадь перекрытия для нашего примера. Размеры каждого из 2-х помещений 9,2 х 4,6 м, общий размер перекрытия 9,9 х 9,2 м. S per. = 9,9 х 9,2 = 91,08 м2
Рассчитываем количество линий ригелей, для чего ширину помещений делим на шаг ригелей:
Nlin = 4,6 / 1,2 = 3,8 принимаем 4
В каждом помещении должно быть по 4 линии ригелей общей длиной по 9,2 м. Получим для каждой линии по 3 ригеля длиной 3 м и общее количество ригелей: 3 х 8 = 24 ригеля.
Количество балок в одном помещении:
Nb = 9,2 / 0,6 = 15,3 принимаем 16 линий балок по 2,0 и 2,5 м
Общее количество балок длиной 2,0 м = 16 х 2 = 32 шт.
Общее количество балок по 2,5 м = 16 х 2 = 32 шт.
Рассчитываем количество телескопических стоек, которые устанавливаются под ригели с шагом 80—100 см. Так как имеем 8 линий по 9,2 м общей длиной 9,2 х 8 = 73,6 м, получаем количество стоек:
Nst. = 73,6 / 0,9 = 81 принимаем 80, то есть по 10 стоек на каждую линию ригелей
Разрезаем поперек
Зачастую в процессе укладки есть необходимость слегка укоротить железобетонное изделие. Для этого плита должна находиться на земле и стоять на специальных подкладках. Мел можно использовать как ограничитель, который укажет нам на необходимый размер. Верх плиты режется болгаркой, при этом следует использовать специальный круг для работы с бетоном. Отметка меловая должна полностью совпадать с той, которая находится под плитой. Если вы планируете отрезать всего 25 см, то помимо меловой линии, нижняя деревянная подкладка, на которой и расположена плита, также должна передвинуться на 25 см от края.
