Как сделать ТВ антенну своими руками: для дачи и дома
На дачных участках телевизионный сигнал редко может приниматься без усиления: слишком далеко от ретранслятора, рельеф, как правило, неоднородный, да и деревья мешают. Для нормального качества «картинки» нужны антенны.Тот, кто хоть немного умет обращаться с паяльником, может сделать антенну для дачи своими руками. Эстетике за городом придается не такое большое значение, основное — качество приема, простая конструкция, дешевизна и надежность. Можно экспериментировать и делать самостоятельно.
Простая телевизионная антенна
Если ретранслятор находится в пределах 30 км от вашей дачи, вам можно сделать самую простую по конструкции приемную часть. Это две одинаковых трубки, соединенные между собой кабелем. Выход кабеля подается на соответствующий вход телевизора.
Конструкция антенны для телевизора на даче: сделать своими руками очень просто (чтобы увеличить размеры картинки, щелкните по ней левой клавишей мышки)
Что нужно для изготовления этой ТВ антенны
Прежде всего вам нужно узнать, на какой частоте вещает ближайшая телевышка. От частоты зависит длинна «усов». Полоса вещания находится в диапазоне 50-230 МГц. Она поделена на 12 каналов. Для каждого нужна своя длинна трубок. Список каналов эфирного телевидения, их частоты и параметры телевизионной антенны для самостоятельного изготовления приведет в таблице.
Итак, для того чтобы сделать антенну для телевизора своими руками, вам нужны следующие материалы:
Простая антенна для дачи: своими руками изготовить может даже школьник
Хорошо бы иметь под рукой паяльник, флюс для пайки меди и припой: все соединения центральных проводников желательно пропаивать: лучше будет качество изображения и дольше будет работать антенна. Места паек затем нужно защитить от окисления: лучше всего — залить слоем силикона, можно — эпоксидной смолой и т.п. В крайнем случае — заклеить изолентой, но это — очень ненадежно.
Эту самодельную антенну для телевизора, даже в домашних условиях, сделает и ребенок. Нужно отрезать трубку той длинны, которая соответствует частоте вещания близлежащего ретранслятора, затем распилить ее ровно пополам.
Порядок сборки

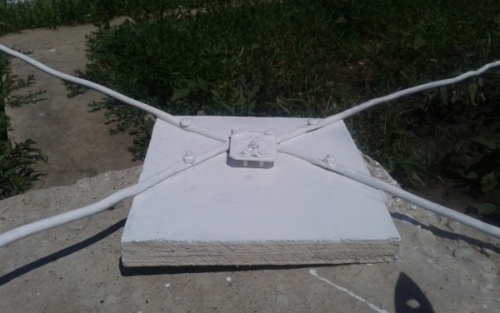

Полученные трубки расплющивают с одной стороны. Этими концами их крепят к держателю — куску гетинакса или текстолита толщиной 4-6 мм (смотрите рисунок). Трубки располагают на расстоянии 6-7 см друг от друга, их дальние концы должны находится на указанном с таблице расстоянии. К держателю их закрепляют хомутами, держаться они должны прочно.
Установленный вибратор закрепляют на мачте. Теперь нужно соединить два «уса» через согласующее устройство. Это петля кабеля с сопротивлением 75 Ом (типа РК-1, 3, 4). Ее параметры указаны в крайней правой колонке таблицы, а как она делается — в правой части фото.
Средние жилы кабеля прикручивают (припаивают) к расплюснутым концам трубок, их оплетку соединяют куском такого же проводника. Добыть проволоку просто: отрезать от кабеля кусок чуть больше требуемого размера и освободить от всех оболочек. Концы зачистить и прикрутить к проводникам кабеля (лучше пропаять).
Затем соединяются центральные проводники от двух кусков согласующей петли и кабель, который идет на телевизор. Их оплетка также соединяется медным проводом.

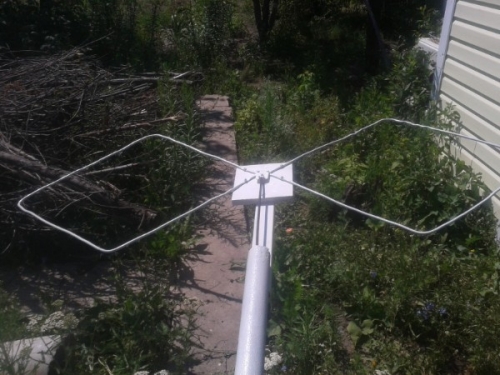

Последнее действие: петлю посередине крепят к штанге, к ней же прикручивают идущий вниз кабель. Штангу поднимают на требуемую высоту и там «настраивают». Для настройки нужны два человека: один поворачивает антенну, второй смотрит телевизор и оценивает качество картинки. Определив, откуда лучше всего принимается сигнал, антенну, сделанную своими руками, закрепляют в этом положении. Чтобы долго не мучатся с «настройкой», подсмотрите куда направлены приемники соседей (эфирные антенны). Простейшая антенна для дачи своими руками сделана. Устанавливаете и «ловите» направление, поворачивая ее вдоль своей оси.
О том, как разделывать коаксиальный кабель смотрите видео.
;Петлевая из трубы
Эта антенна для дачи своими руками чуть сложнее в изготовлении: нужен трубогиб, но радиус приема больше — до 40 км. Исходные материалы практически те же: трубка из металла, кабель и штанга.
Радиус сгиба трубы неважен. Необходимо чтобы труба имела требуемую длину, а расстояние между концами составляло 65-70 мм. Оба «крыла» должны быть одинаковой длинны, и концы должны быть симметричны относительно центра.
Самодельная антенна для телевизора: из куска трубы и кабеля сделан приемник телесигнала с радиусом приема до 40 км (чтобы увеличить размеры картинки, щелкните по ней левой клавишей мышки)
Длина трубы и кабеля указана в таблице. Узнаете, на какой частоте вещает ближайший к вам ретранслятор, выбираете соответствующую строку. Отпиливаете трубу требуемого размера (диаметр желательно 12-18 мм, под них даны параметры согласующей петли).
Сборка
Трубку требуемой длины изгибают, сделав ее абсолютно симметричной относительно центра. Один край ее расплющивают и заваривают/запаивают. Заполняют песков, и заделывают вторую сторону. Если сварки нет, можно концы заглушить, только посадить заглушки на хороший клей или силикон.
Полученный вибратор закрепляют на мачте (штанге). К концам трубы прикручивают, а потом пропаивают центральные проводники петли согласования и кабеля, который идет к телевизору. Следующий шаг — соединить куском медного провода без изоляции оплетку кабелей. Сборка закончена — можно приступать к «настройке».
Если делать самому расхотелось, читайте как выбрать антенну для дачи тут.
Антенна из пивных банок
Несмотря на то, что выглядит она несерьезно, изображение становится намного лучше. Проверено неоднократно. Попробуйте!
Наружная антенна из пивных банок
Как сделать антенну из банок
Второй конец кабеля оконечиваете подходящим штекером, включаете в нужно гнездо телевизора. Эту конструкцию, кстати, можно использовать для приема цифрового телевидения. Ели у вас телевизор поддерживает этот формат сигнала (DVB T2) или есть специальная приставка к старому телевизору, то можете поймать сигнал от ближайшего ретранслятора. Нужно только узнать где он находится и туда направить вашу телевизионную антенну, сделанную своими руками из жестяных банок.
Простые самодельные антенны можно сделать из жестяных банок (из-под пива или напитков). Несмотря на несерьезность «компонентов» работает она очень хорошо, а изготавливается очень просто
Ту же конструкцию можно приспособить для приема каналов метрового диапазона. Вместо 0,5 литровых банок поставьте на 1 литр. Будет принимать МВ диапазон.
Еще один вариант: если паяльника нет, или паять вы не умеете, можно сделать проще. Две банки привязываете на расстоянии в несколько сантиметров к держателю. Конец кабеля зачищаете на 4-5 сантиметра (аккуратно снимаете изоляцию). Оплетку отделяете, свиваете в жгут, из нее делаете колечко, в которое просовываете саморез. Из центрального проводника делаете второе колечко и через него продеваете второй саморез. Теперь на дне одной банок зачищаете (шкуркой) пятнышко, к которому прикручиваете саморезы.
Вообще-то для лучшего контакта нужна пайка: колечко оплетки лучше залудить и запаять, как и место контакта с металлом банки. Но и на саморезах получается неплохо, правда, периодически окисляется контакт и его нужно чистить. Как «заснежит» будете знать — почему…
Антенна для цифрового ТВ своими руками
Конструкция антенны — рамочная. Для этого варианта приемного устройства вам понадобится крестовина из деревянных досок и телевизионный кабель. Нужны также будут изолента, несколько гвоздей. Все.
Мы уже говорили, что для приема цифрового сигнала нужна только дециметровая эфирная антенна и соответствующий декодер. Он может быть встроен в телевизоры (нового поколения) или выполнен в виде отельного устройства. Если функция приема сигнала в коде DVB T2 в телевизоре есть, выход антенны подключаете сразу к телевизору. Если в телевизоре декодера нет, вам нужно будет приобрести цифровую приставку и выход от антенны подключать к ней, а ее — к телику.
Как определиться с каналом и рассчитать периметр рамок
В России принята программа, по которой вышки постоянно строятся. К концу 2015 года вся территория должна быть покрыта ретрансляторами. На официальном сайте http://xn--p1aadc.xn--p1ai/when/ находите ближайшую к вам вышку. Там указана частота вещания и номер канала. От номера канала зависит периметр рамки антенны.
Так выглядит карта расположения вышек цифрового телевидения
Так как эта антенна состоит из двух рамок, то длинна проводника должна равняться удвоенной длине волны, плюс 5 см на соединение:
Сборка
Медный провод лучше всего использовать от кабеля, который дальше пойдет на приемник. То есть, берете кабель и с него снимаете оболочку и оплетку, освобождая центральный проводник нужной длинны. Действуйте осторожно его нельзя повреждать.
Далее строим опору из досок, как показано на рисунке. Для этого нужно определить длину стороны рамки. Так как это перевернуты квадрат, то найденный периметр делим на 4:
Расстояние от одного гвоздя до другого должно соответствовать этим параметрам. Укладку медной проволоки начинают справа, с середины, продвигаясь вниз и далее по всем точкам. Только в том месте, где рамки подходят близко одна к другой, не закоротите проводники. Они должны быть на каком-то расстоянии (2-4 см).
Самодельная антенна для цифрового телевидения

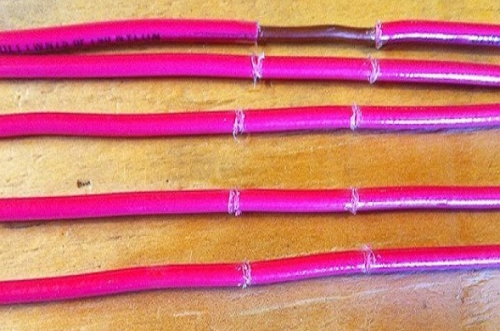

Когда весь периметр уложен, оплетку с кабеля длинной в несколько сантиметров скручивают в жгут и припаивают (приматывают, если не получается припаять) к противоположному краю рамки. Далее кабель укладывают как показано на рисунке, приматывая его изолентой (можно чаще, но трассу укладки менять нельзя). Затем кабель идет на декодер (отдельный или встроенный). Все антенна для дачи своими руками для приемки цифрового телевидения готова.
Как сделать антенна для цифрового телевидения своими руками — еще одна конструкция — показано в видео.
Антенна для дачи своими руками: варианты и схемы самоделок + инструкции по изготовлению
Благоустройство загородного участка предполагает повышение комфортности проживания дачников. Одним из неизменных атрибутов пассивного развлечения является телевизор.
Вдали от города нередко возникают проблемы с сигналом и качеством трансляции. Изготовленная антенна для дачи своими руками позволяет решить этот вопрос, затратив минимум средств и времени. Вариантов самодельных устройств очень много, их выбор определяется отдаленностью от телевышки и типом сигнала.
В этом материале рассмотрим сборку наиболее простых моделей самоделок – в статье приведены подробные инструкции по изготовлению со схемами и чертежами. Также имеется перечень необходимых для работы материалов и инструментов.
Нюансы изготовления улавливателей сигнала
Приступая к изготовлению самодельного устройства, необходимо иметь представление о возможных вариантах конструкций и правилах их сборки.
Все многообразие телевизионных антенн принято подразделять на несколько видов:
Детали антенны, по которым курсируют токи полезного сигнала, стыкуют сваркой или пайкой. Однако при размещении устройства на крыше домика такие контакты со временем разъест коррозия.
Помимо этой нормы, при собственноручном создании антенны для дачи желательно придерживаться следующих правил:
Приемная площадь уловителя должна быть большой. С целью ее увеличения к раме, отсеивающей эфирный шум, можно симметрично прикрепить металлические прутья.
Тандем самодельной антенны и усилителя обеспечит необходимую мощность приема. Достаточно вынести конструкцию на крышу и установить в направлении близстоящей телевизионной вышки.
Инструкции по сборке лучших антенн
Своими руками можно собрать много интересных и действенных антенн. Рассмотрим подробные инструкции по изготовлению лучших и наиболее простых в изготовлении моделей.

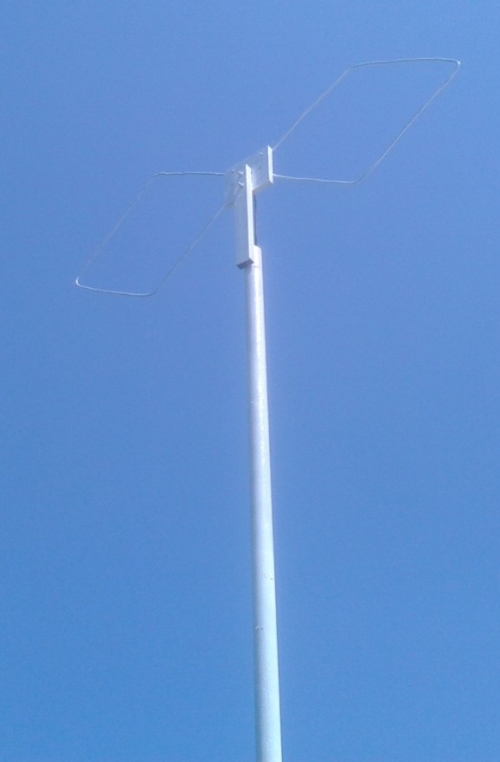

Самоделка #1 — простая телевизионная антенна
Если ретранслятор расположен от дачи в пределах 30 км, то подойдет самая обычная конструкция, собранная из двух трубок и кабеля. Провод подключается к соответствующему гнезду-входу телевизора.
Схема и выбор материалов
Типовое устройство примитивной дачной антенны приведено на рисунке ниже. Видно, что две трубки одной длины стыкуются на пластине, которую в свою очередь фиксируют к мачте.
Первым делом необходимо узнать частоту вещания местной телевышки – от параметра зависит длина труб.
Диапазон полосы вещания – 50-230 МГц. Для каждого канала необходима своя длина антенных «усов».
Для изготовления антенны подойдут трубы из дюралюминия, стали, латуни. Их диаметр может колебаться в пределах – 8-24 мм, чаще всего берут 16 мм. Основное условие – отрезки должны быть равнозначными, подготовленными из труб с одинаковыми свойствами.
Для работ желательно запастись паяльником, припоем, флюсом. Соединения центральных проводников рекомендовано пропаивать – это продлит срок службы устройства, повысит качество изображения.
Для защиты от окисления участки стыков надо залить силиконом, эпоксидной смолой. Доступный, но не надежный способ – обмотка изолентой.
Сборка и настройка изобретения
Сначала отрезают нужный размер трубы и распиливают ее на две равные части. Можно воспользоваться кусачками по металлу.

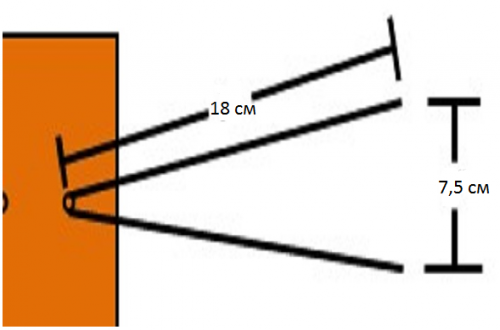

Расстояние между внутренними концами трубок – 6 см, между дальними – дистанция, указанная в таблице.
Последующий ход работ:
Для определения оптимального положения устройства нужны два человека. Первый проворачивает антенну на улице, а второй – следит за изменением изображения по телевизору.
Уловив хорошее качество сигнала, конструкцию закрепляют в выбранном положении.
Самоделка #2 — петлевая антенна из трубы
Модуль немного сложнее в создании, но расширяет радиус приема до 40 км. Основная сложность заключается в необходимости гибки трубы.
Длину кабеля и трубы высчитывают исходя из частоты вещания телеканалов.
Под нужный параметр делают заготовки – отмеряют и отрезают вибратор, провод для согласующего устройства. Рекомендованный диаметр трубы – 12-18 мм.
Сборку начинают с изгибания трубы. Край вибратора расплющивают и запаивают. Трубу наполняют песком, и заделывают второй торец по аналогии с первым. Края можно заглушить, посадив пробки на силикон.
Фигурную трубу крепят на мачту. К концам вибратора прикручивают и пропаивают петли согласования, фиксируют телевизионный кабель. Закрепляют медным проводом оплетку и приступают к настройке.
Самоделка #3 — улавливатель сигнала Харченко
Телеантенна «восьмерка» или «зигзагообразная» подходит для цифрового телевидения DVB-T2, трансляция эфира в диапазоне ДМВ. Модуль прост в изготовлении. Для реализации проекта понадобится токопроводящий металл.
Расчет и разработка чертежа

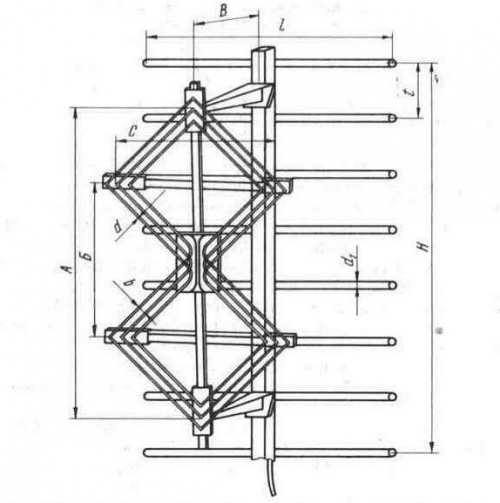

Устройство телеантенны весьма примитивно – два квадрата/ромба, скрепленных между собой. В оригинальном исполнении модуль Харченко предусматривает расположение за фигурными элементами отражателя.
Для изготовления зигзагообразной антенны высчитывать длину волны необязательно. Желательно соорудить конструкцию более широкополосной – это увеличит ее возможности.
При желании, можно рассчитать параметры устройства. Значение волны транслируемого сигнала поделить на 4 – полученная величина является стороной квадрата.
На приведенном примере отображен чертеж антенны с параметрами сторон: В1 – 14 см, В2 – 13 см. Разница длин в один сантиметр дает необходимую дистанцию между квадратами.
Нижние участки удлиняют на 1 см. Этот зазор необходим под петлю для припаивания антенного кабеля.
Изготовление рамки и подготовка кабеля
Последующие расчеты будут приведены относительно данных чертежа, отображенного выше. Суммарный периметр квадратов составляет 112 см. Следует отрезать проволоку нужной длины и сформировать деталь по схеме.
Незначительные расхождения в длине сторон допустимы. Главное, соблюдать прямые углы.
Следующий шаг – подготовка кабеля. Производят его зачистку с двух сторон. По окружности кабеля делают надрез, отступив от края 2-2,5 см.
Работу выполняют аккуратно, чтобы не повредить внутреннюю оплетку. По линии разреза кабель немного переламывают и удаляют изоляцию.
Со второй стороны кабеля подпаять штекер. Провод надо очистить на 1 см, сформировать проводники и залудить.
На участках выполнения пайки штекер зачистить наждаком, протереть спиртом. К центральному выходу припаять моножилу, к боковому – скрутку. Захват вокруг изоляции обжать, накрутить пластиковый наконечник, альтернатива – залить токонепроводящим герметиком. До высыхания состава собрать штекер.
Порядок соединения элементов
Финишный этап сборки – стыковка рамы и кабеля. Если привязки к конкретному каналу нет, то спайку лучше делать в средней точке для расширения захвата сигнала.
Разделанный конец кабеля соединяют с двумя сторонами квадрата по центру. До окончательной фиксации можно проверить работоспособность антенны. Если все в норме, то выполняют герметизацию места пайки.

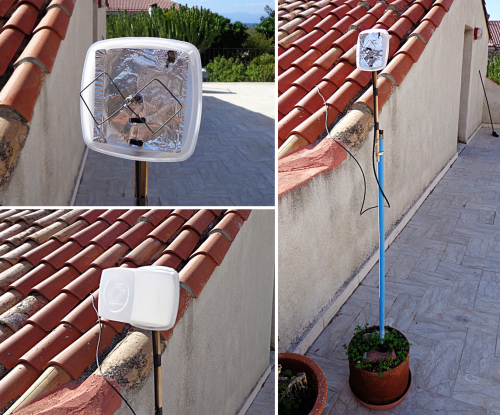

В мини-таре делают отверстия под элементы квадратов, укладывают рамку с проводом и заливают герметизирующим составом.
Самоделка #4 — антенна «двойной квадрат»
Узкополосная конструкция позволит решить проблему слабого сигнала или забивания трансляции более сильным эфиром. Антенна подойдет и для приема цифрового телевидения. Главное условие работы – четкая ориентация на распределитель сигнала.
Схема устройства и размеры
Конструктивно телеантенна представлена в виде двух рамок, соединенных вверху и внизу стрелами. Большой квадрат – рефлектор, меньший – вибратор.
Верхнюю стрелу делают из металла, а нижнюю из гетинакса, текстолита или другого изоляционного материала.
Требования к устройству телеантенны:
Параметры для изготовления двухэлементных рамочных телеантенн берут из таблицы. Размеры рабочих элементов зависят от типа волн: дециметровых или метровых.
В трехрамочной конструкции дистанцию между концами средней рамки увеличивают до 5 см.
Сборка и подключение
Для соединения рамки с антенным кабелем потребуется симметрирующий короткозамкнутый шлейф. Устройство сооружают из участков антенного провода.
Правый элемент – шлейф, укороченный левый – фидер. К месту их стыковки крепят телевизионный кабель. Протяженность отрезков определяют по таблице с учетом длины волн сигнала.
С фидером выполняют те же действия, оставляя сердцевину кабеля.
Дальнейшая последовательность работ:
Использование согласующего устройства снижает вероятность помех, избавляет от эффекта двойного изображения. Без него не обойтись при значительном отдалении от передатчика.
Самоделка #5 — телеантенна из жестяных банок
Оригинальное исполнение антенны из подручных средств заметно улучшает качество сигнала. Такой вариант подойдет для дачи в пригороде, неподалеку от телевышки.
Для создания примитивного устройства потребуются: 2 пивные банки по 0,5 или 0,75 л, саморезы, телевизионный кабель 3-5 м, шуруповерт, паяльник, олово, деревянный штифт или плечики, изолента.
Последующие действия можно разбить на несколько этапов.
Подготовка кабеля и подвод контактов
При подготовке кабеля очистить изоляцию, отступив 10 см. Разделывают кабель на два проводника – центральную жилу и скрутку из оплетки. На втором конце кабеля надо установить обычный штекер.
Выполняя подвод контактов скрученный экран кабеля скрепляют с одной банкой, медную жилу – с другой. Для фиксации подойдут саморезы.

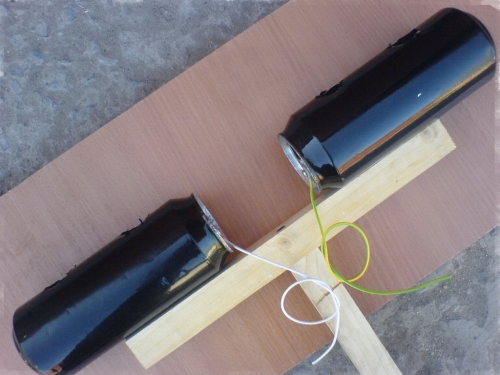

Сборка конструкции самоделки
При сборке предстоит под приемник сигнала изготовить несущую конструкцию. В самом простом исполнении можно использовать обычные плечики для одежды. Подойдет и деревянная палка.
Банки фиксируют к мачте скотчем или изолентой, поднимают конструкцию на крышу и приступают к настройке, подбирая оптимальное месторасположение импровизированной антенны.
Выводы и полезное видео по теме
Пошаговый инструктаж по изготовлению телеантенны из алюминиевых банок:
Расчет, сборка антенны цифрового вещания по Харченко:
Самодельная конструкция позволит сэкономить бюджет, ведь примитивный уловитель сигнала можно соорудить из подручных средств. Работы по изготовлению не занимают много времени.
При соблюдении ряда норм, технологии сборки и подключения, получится сделать эффективное устройство для замены штатной телеантенны.
У вас на даче установлена самодельная антенна? Поделитесь, пожалуйста, с другими пользователями уникальным фото своей самоделки, расскажите, какие подручные материалы вам понадобились и сколько времени у вас ушло на сборку.
А может вы собрали телеантенну по одной из рассмотренных в этом материале схеме? Расскажите о своем опыте использования этой модели, добавляйте фото в блоке комментариев.
Инструменты
В процессе обустройства дачного участка каждый владелец старается превратить его в максимально комфортную территорию не только для садово-огородных работ, но и отдыха, а зачастую и для сезонного проживания. Чтобы реализовать это, достаточно провести на участке привычные коммуникации – водоснабжение, отопление и электричество, а также обустроить быт, создав уют в доме. Несмотря на повсеместное распространение интернета, неотъемлемым атрибутом и символом комфорта (особенно для людей старшего поколения) по-прежнему является телевизор, адекватная работа которого обеспечивается с помощью антенны. Если вы хотя бы однажды задавались вопросами: «Что делать, если, в виду высокой стоимости подобных устройств, бюджет не предусматривает покупку антенны для дачи?» и «Как поступить, если наружная антенна дачи внезапно вышла из строя?», эта статья будет для вас полезной.
Содержание
Основы радиоэлектроники и организация ТВ-вещания
Некоторое время назад, когда заводские антенны были дефицитным товаром, да и срок их службы оставлял желать лучшего, возник интерес к подобным устройствам самостоятельного изготовления. Он не угасает и по сей день, несмотря на то, что ситуация на рынке в корне изменилась. Развитие инновационных технологий способствовало кардинальному изменению условий приема ТВ-сигнала, однако принцип изготовления и работы антенн существенно не изменился, да и вряд ли изменится, так как главной особенностью антенн по-прежнему остается способность взаимодействовать с сигналом, который распространяется в эфире.
Изменения, произошедшие в сфере ТВ-вещания:
Требования, предъявляемые к антеннам для дачи
КНД телевизионной антенны

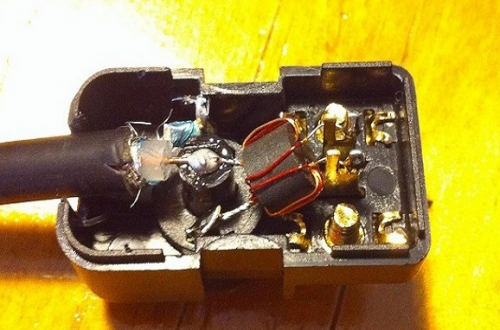

Три последних требования обусловлены принципом приема цифровых сигналов. Диапазон настроенных антенн, с точки зрения теории, работающих на одной частоте, можно расширить искусственным путем, благодаря чему они будут захватывать с 21-го по 40-ой канал. Чтобы осуществить это, их необходимо согласовать с фидером. Однако он используется совместно с устройствами согласования и симметрирования, некоторые из которых могут значительно поглощать сигнал (ферритовые), или нарушать фазовую характеристику на краях диапазона (настроенные). Это приведет к ухудшению приема цифрового сигнала антенной, эффективно работающей на «аналоге».

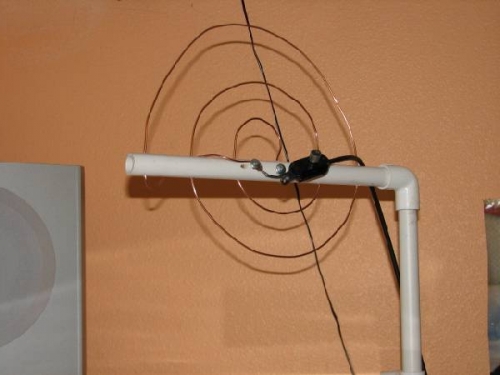

Разновидности телевизионных антенн: краткая характеристика
С учетом выше перечисленного, выделяют большое количество разновидностей телевизионных антенн, некоторые из которых доступны для самостоятельного изготовления. Они будут рассмотрены в настоящей статье и, ознакомившись с их характеристиками, вы сможете определиться, какую антенну выбрать для дачи.
ДМВ зигзагообразная антенна для дачи
Тонкости изготовления ТВ-антенн для дачи

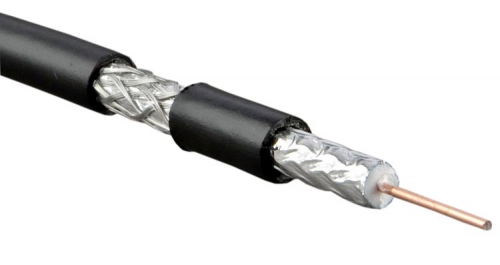

Коаксикальный (антенный) кабель
