Измеритель параметров микроклимата «МЕТЕОСКОП-М». Руководство по эксплуатации (стр. 1 )

Из за большого объема этот материал размещен на нескольких страницах: 1 2 3

для измерения и регистрации

физических параметров атмосферы)

Руководителем ГЦИ СИ

Руководство по эксплуатации

1. Нормативные ссылки. 4

2. Обозначения и сокращения. 4

3. Требования безопасности. 5

4. Описание Измерителя и принципов его работы.. 5

4.1 Назначение Измерителя. 5

4.2 Рабочие условия эксплуатации. 6

4.3 Комплект поставки Измерителя. 6

4.4 Технические характеристики. 6

4.5 Устройство и работа Измерителя. 8

5. Подготовка Измерителя к работе. 11

5.1 Распаковывание Измерителя и внешний осмотр. 11

5.2 Расположение и назначение органов управления. 12

5.4 Назначение сенсометрического щупа и шарового термометра. 14

6. Порядок работы. 15

6.1 Включение Измерителя. 15

6.2 Общие сведения о работе меню Измерителя. 16

6.4 Главное меню. 20

6.5 Индивидуальные настройки прибора. 20

6.6 Режим измерения параметров микроклимата. 25

6.7 Режим измерения параметров микроклимата по плану. 33

6.9 Меню поверка. 44

6.10 Выключение Измерителя. 44

7. Контрольно-аналитический комплекс «НТМ-ЭкоМ». 44

7.1 Инструкция по установке. 46

8. Техническое обслуживание. 50

9. Текущий ремонт. 51

11. Транспортирование. 51

12. Тара и упаковка. 52

13. Маркирование и пломбирование. 52

Методика поверки. 59

Настоящее руководство по эксплуатации распространяется на Измеритель параметров микроклимата «МЕТЕОСКОП-М» (далее Измеритель) и содержит описание его устройства, принцип действия, технические характеристики, а также сведения, необходимые для правильной эксплуатации (использования, транспортирования, хранения, технического обслуживания) и поддержания в готовности к применению, а также сведения об изготовителе и сертификации изделия.

С Измерителем поставляются следующие эксплуатационные документы:

· руководство по эксплуатации БВЕК.43.1110.04 РЭ

· методика поверки БВЕК. 43.1110.05 МП

1. Нормативные ссылки

ГОСТ12.1.005-88. Общие санитарно-гигиенические требования к воздуху рабочей зоны. М., 1988 г.

ГОСТ. Здания жилые и общественные. Параметры микроклимата в помещениях. М., 1999.

СанПиН2.2.4.548-96. Гигиенические требования к микроклимату производственных помещений. 1996 г.

СНиП2.01.01. «Строительная климатология и геофизика». 2001 г.

СНиП2.04.95-91 «Отопление, вентиляция и кондиционирование». 1997 г.

Р2.2.2006-05 Руководство по гигиенической оценке факторов рабочей среды и трудового процесса. Критерии и классификация условий труда. 2005 г.

2. Обозначения и сокращения

В настоящем РЭ применяют следующие определения.

Микроклимат помещения — состояние внутренней среды помещения, оказывающее воздействие на человека, характеризуемое показателями температуры воздуха и ограждающих конструкций, влажностью и подвижностью воздуха.

Параметры микроклимата — сочетание значений показателей микроклимата (температура, давление, влажность, скорость движения воздуха) которые при длительном и систематическом воздействии на человека определяют тепловое состояние организма при необходимом напряжении механизмов терморегуляции у людей, находящихся в помещении.

В настоящем РЭ применяют следующие сокращения:

ЖКИ – жидкокристаллический индикатор – устройство отображения информации Измерителя

ПК – персональный компьютер

ЭП – энергонезависимая память микропроцессора Измерителя

3. Требования безопасности

3.1 Перед началом работы внимательно изучите руководство по эксплуатации, а также ознакомьтесь с расположением органов управления и контроля Измерителя.

3.2 К работе с Измерителем допускаются лица с высшим и средним образованием, прошедшие инструктаж по технике безопасности при работе с электроизмерительными приборами и изучившие настоящее руководство по эксплуатации.

3.3 Требования по безопасности Измерителя соответствуют ГОСТ Р 51350.

3.4 Измеритель укомплектован блоком питания от сети переменного тока 220В, 50Гц БП М-9. Данный блок питания предназначен только для питания Измерителя от сети переменного тока 220В, 50Гц., или (и) заряда аккумуляторных батарей, установленных в Измерителе.

ВНИМАНИЕ! Эксплуатация Измерителя с механическими повреждениями корпуса блока питания и его токонесущих частей запрещена, так как это может привести к поражению электрическим током.

4. Описание Измерителя и принципов его работы

4.1 Назначение Измерителя.

4.1.2 Основная область применения: контроль окружающей среды в части параметров микроклимата органами Федеральной службы по надзору в сфере защиты прав потребителей и благополучия человека (Роспотребнадзор).

4.2 Рабочие условия эксплуатации

Условия эксплуатации измерительно-индикаторного блока:

Диапазон температуры окружающего воздуха, оС

Относительная влажность воздуха при 25 °С, %

Условия эксплуатации сенсометрического щупа:

Диапазон температуры окружающего воздуха, оС

Относительная влажность воздуха при 25 °С, %

4.3 Комплект поставки Измерителя.

Комплект поставки Измерителя приведен в таблице 1.

Руководство по эксплуатации

Кабель для связи с ПК

Компакт диск с документацией и программой «НТМ-ЭкоМ»

4.4 Технические характеристики

4.4.1 Измеритель обеспечивает:

· измерение текущих значений параметров микроклимата;

· усреднение результатов измерения текущих значений параметров микроклимата за выбираемый пользователем интервал времени (от 1 до 30 мин);

· хранение в памяти процессора средних значений параметров микроклимата суммарным количеством до 2000 результатов;

4.4.2 Основные технические характеристики Измерителя приведены в таблице 2.

Диапазон измерений температуры, ºС

от минус 40 до плюс 85

Диапазон измерений относительной влажности, %

Диапазон измерений скорости воздушного потока, м/с:

Диапазон измерений давления воздуха, кПа (мм. рт. ст.):

Пределы допускаемой абсолютной погрешности прибора:

— канал измерений температуры, °С

— канал измерений относительной влажности, %

— канал измерений скорости в диапазоне от 0,1 до 1 м/с, м/с:

— канал измерений скорости в диапазоне св.1 до 20 м/с, м/с:

±(0,1+0,05V), где V – значение измеряемой скорости, м/с

— канал измерений давления воздуха, кПа (мм. рт. ст.):

Время установления рабочего режима, с

Время непрерывной работы измерителя без подзарядки

аккумуляторной батареи, часов:

Габаритные размеры, мм:

Максимальная потребляемая мощность, Вт

Результирующая температура Тр, С

Средняя температура поверхностей Тп, С

Интенсивность теплового излучения J, Вт/м²

Предел допускаемой абсолютной погрешности:

Результирующая температура Тр, С

Средняя температура поверхностей Тп, С

Интенсивность теплового излучения J, %

4.4.3 Питание Измерителя осуществляется от 4-х аккумуляторных батарей типоразмера АА емкостью 1,4 А*ч., встроенных в батарейный отсек.

4.5 Устройство и работа Измерителя

Для измерения скорости воздушного потока в Измерителе используются два датчика температуры (термистора). Один из которых находится в тепловом равновесии с окружающей средой, а другой нагревается электрическим током, заданной величины. Полученные с термисторов данные обрабатываются процессором. Результаты обработки отображаются на жидкокристаллическом дисплее прибора. Таким образом, измеритель скорости воздушного потока представляет собой термоанемометр.

Измерение влажности воздуха основано на способности конденсатора менять свою емкость в зависимости от влажности среды, в которой он находится. В простейшем представлении датчик влажности, используемый в Измерителе представляет собой конденсатор с одной (или двумя) перфорированными обкладками.

Датчик влажности и термисторы Измерителя смонтированы в сенсометрическом щупе, соединенном с измерительно-индикаторным блоком электрическим кабелем.

Датчик давления выполнен на основе тензометрического моста сопротивления и установлен непосредственно в корпусе индикаторного блока.

Блок-схема, поясняющая принцип работы Измерителя приведена на рис.1.

Рис. 1 Блок схема Измерителя

В общем случае составными частями Измерителя являются:

Сенсометрический щуп, в котором размещены термисторы термоанемометра и датчик влажности с согласующими элементами (см. рис.2), шаровой термометр (см. рис.3), измерительно-индикаторный блок, в котором размещены датчик давления, схема аналогово-цифрового преобразователя, центральный процессор, блок стабилизаторов и преобразователей напряжения питания, кнопочный блок управления процессором и жидкокристаллический алфавитно-цифровой дисплей матричного типа. Блок питания.

Рис.2. Головка сенсометрического щупа

В качестве аналогово-цифрового преобразователя используется 8-ми входной мультиплексированный АЦП микроконтроллера семейства MCS-51 фирмы INTEL. Он включает в себя 1024-элементную последовательно-параллельную резистивную матрицу, компаратор, конденсатор выборки и хранения, регистр последовательного приближения, триггер управления, регистр результатов сравнения и 8 регистров результатов аналогово-цифрового преобразования.

В качестве центрального процессора Измерителя используется высокоинтегрированный 8-битовый микроконтроллер ADuC831, основанный на архитектуре MCS-51. В Измерителе этот процессор используется для математической обработки входных сигналов.

Пользовательский интерфейс обеспечивается в режиме «Меню» кнопочным блоком управления микроконтроллером. Как предложения выбора режимов работы прибора, так и результаты измерения параметров микроклимата, отображаются на жидкокристаллическом индикаторе прибора.

Рис. 3 Шаровой термометр

Шаровой термометр (рис.3) предназначен для оценок индекса тепловой нагрузки среды (ТНС-индекс), результирующей температуры помещения (Тр), средней температуры поверхностей (Тп) и интенсивности теплового IR (Infra Red) излучения. Как для подключения сенсометрического щупа, так и для подключения шарового термометра на измерительно-индикаторном блоке прибора имеются специальные разъемы. Предусмотрено автоматическое определение подключения шарового термометра к прибору. Если термометр подключен – в режиме измерения параметров микроклимата появляются дополнительные строки, на которых отображаются величины ТНС, Тр, Тп и IR. Если шаровой термометр не подключен, в режиме измерения параметров микроклимата на экране отображаются только четыре величины Тв, RH, V, P.

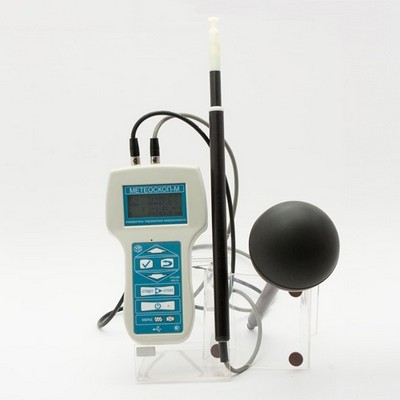

Рис.4. Измеритель параметров микроклимата в комплекте с шаровым термометром

Оценка дополнительных параметров основана на соответствующих методиках, приведенных в приложениях №1, №2, №3 к руководству по эксплуатации БВЕК.43.1110.04РЭ.

5. Подготовка Измерителя к работе

5.1 Распаковывание Измерителя и внешний осмотр

5.1.1 Перед началом работы извлеките Измеритель из упаковок и произведите внешний осмотр с целью проверки:

· надежности крепления разъемов, органов управления и настройки;

· состояния декоративных и технологических покрытий;

· целостности изоляции электрических кабелей;

· отсутствия видимых механических повреждений на корпусе блока питания, измерительно-индикаторного блока, шарового термометра, сенсометрического щупа.

5.2 Расположение и назначение органов управления.

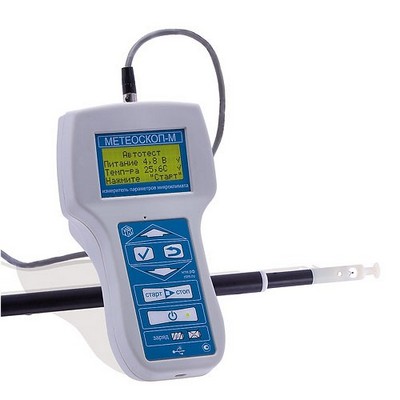

Рис.5. Внешний вид Измерителя.

1. Кнопка «Вверх». Используется для перемещения стрелки курсора в меню, перелистывания экрана в процессе измерений, выбора различных параметров.

2. Кнопка «Вниз». Используется для перемещения стрелки курсора в меню, перелистывания экрана в процессе измерений, выбора различных параметров.

3. Кнопка «Выбор». Используется для выбора указанного пункта меню, подтверждения выбора различных параметров.

4. Кнопка «Назад». Используется для перехода на предыдущий уровень меню, отказа от выбора различных параметров.

5. Кнопка «Старт/Стоп». Используется для запуска измерений параметров микроклимата, переключения между замерами в режиме просмотра результатов измерений, включения режима паузы в процессе измерений и остановки измерений.

6. Кнопка «Вкл/Выкл». Используется для включения, выключения Измерителя.

7. Индикатор «заряд аккумуляторных батарей».

8. Индикатор «сбой в процессе заряда».

9. Индикатор обмена данными между Измерителем и ПК.

10. Гнездо для подключения ПК (mini-USB).

11. Гнездо для подключения шарового термометра.

12. Гнездо для подключения сенсометрического щупа.

13. Жидко-кристаллический дисплей.

15. Индикатор включения Измерителя.

16. Гнездо для подключения блока питания.

ВНИМАНИЕ! Для включения (выключения) Измерителя необходимо нажать и удерживать в течение 3сек кнопку «Вкл/Выкл».

5.3 Заряд аккумуляторных батарей Измерителя

Для заряда аккумуляторных батарей Измерителя необходимо:

· вставить штекер блока питания в гнездо (16), расположенного с левой стороны Измерителя (См. рис. 5);

· вставить вилку зарядного устройства в сетевую розетку

220В 50 Гц; при этом загорится индикатор заряда АКБ (7) (см. рис. 5) на передней панели Измерителя;

Одновременно с окончанием процесса заряда, индикатор «заряд аккумуляторных батарей» (7) погаснет. Далее необходимо сначала отключить зарядное устройство от сети

220В 50 Гц, а затем отсоединить штекер зарядного устройства от Измерителя.

Измеритель допускает работу с подключенным зарядным устройством. В этом случае зарядное устройство одновременно обеспечивает питание Измерителя и заряд аккумуляторных батарей.

ВНИМАНИЕ! В случае длительного перерыва в эксплуатации Измерителя следует производить заряд аккумуляторных батарей не реже чем 1 раз в месяц.

5.4 Назначение сенсометрического щупа и шарового термометра.

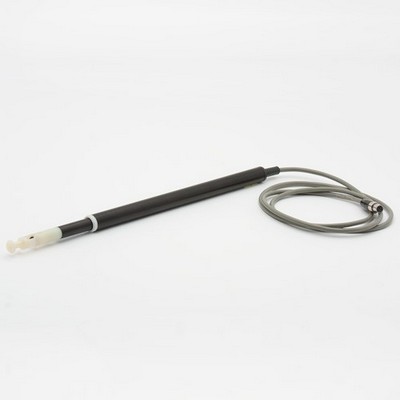

5.4.1 Сенсометрический щуп предназначен для измерения таких метеопараметров как – температура, относительная влажность, скорость потока воздуха. Для измерения этих параметров следует раздвинуть телескопический сенсометрический щуп и расположить его головку в том месте, где необходимо провести измерение. Ориентацию окна сенсора анемометра следует выбрать по ожидаемому направлению потока воздуха, причем датчик влажности должен быть ориентирован ОТ ПОТОКА.

5.4.2 Для оценки дополнительных параметров микроклимата (ТНС-индекса, результирующей температуры, средней температуры поверхностей, интенсивности теплового излучения) служит шаровой термометр. При необходимости определения этих параметров необходимо до начала измерений подключить шаровой термометр к Измерителю.

Оценка дополнительных параметров основана на соответствующих методиках, приведенных в приложениях №1, №2, №3 к руководству по эксплуатации БВЕК.43.1110.04РЭ.

При измерениях параметров микроклимата с шаровым термометром следует учитывать его инерционность. Время между расположением шарового термометра в точке замера и считыванием результата измерения должно быть не менее 20мин.

Для определения интенсивности теплового излучения необходимо знать температуру сферы и температуру воздуха вблизи нее. При этом датчик, измеряющий температуру воздуха, должен быть защищен от попадания на него прямых тепловых лучей. Создать такую тепловую тень можно, например, шаровым термометром. Один из возможных вариантов размещения щупа и сферы относительно источника излучения показан на рис 6.

Источник

Поверка измерителя параметров микроклимата МЕТЕОСКОП-М

Предназначен для измерений модуля и трех ортогональных компонент напряженности постоянного магнитного поля. Поверка измерителя параметров микроклимата МЕТЕОСКОП-М осуществляется в аккредитованной лаборатории РЦСМ и занимает от 1 до 5 дней.

Поверка измерителя параметров микроклимата МЕТЕОСКОП-М

Измеритель параметров микроклимата Метеоскоп-М унаследовал лучшие качества предшественника и приобрел новые отличительные особенности:

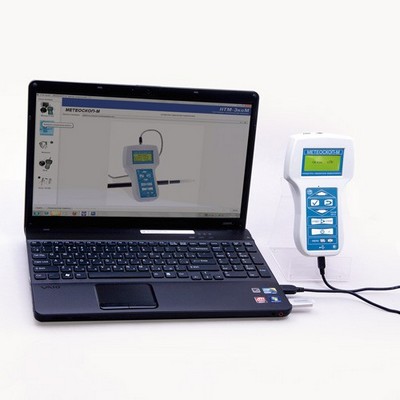

Дополнительно, измеритель параметров микроклимата оснащен программой «НТМ-ЭкоМ»:

Алгоритм расчета неопределенности измерений (в соответствии с РМГ43-2001), добавленный в работу программы прибора, избавляет пользователя от рутинных математических вычислений и позволяет судить о точности измерений в ходе их проведения. Сенсометрический щуп отсоединяется от индикаторного блока (вероятность получения механических повреждений в процессе транспортировки снижена).

Поверка осуществляется в соответствии с документом МП 32014-11 «Измерители параметров микроклимата «МЕТЕОСКОП-М». Методика поверки», утвержденным ГЦИ СИ ФГУП «ВНИИМС», 25 апреля 2011 г.

Основные средства поверки:

Метрологические характеристики прибора Метеоскоп-М:

Пределы допускаемой погрешности прибора:

Рабочие условия эксплуатации измерительного блока:

Рабочие условия эксплуатации сенсометрического щупа:

Вычисляемые параметры (при наличии шарового термометра):

Источник

09 апреля 2006 г. Измеритель параметров микроклимата «Метеоскоп» Руководство по эксплуатации

rykovodstvo.ru > Руководство эксплуатация > Руководство по эксплуатации

Методика поверки

Межповерочный интервал – два года.
1. Операции поверки

1.1. При проведении поверки должны производиться операции, указанные в таблице 1.

Таблица 1

2. Средства поверки

2.1 При проведении поверки применяют следующее оборудование:

— стенд аэродинамический АДС 20/25, класс точности 0,02.

— термостат жидкостной «ТЕРМОТЕСТ-100», диапазон воспроизводимых температур от минус 30 до 100 О С, СКО не более 0,01 О С.

— термометр электронный лабораторный ЛТ-300, диапазон измеряемых температур от минус 50 до 300 О С, предел допускаемой основной абсолютной погрешности ±0,05 О С (в диапазоне от минус 50 до 199,99 О С).

— термогигрометр ИВА-6А, диапазон измерений относительной влажности от 0 до 100%, погрешность 1 %

— климатическая камера МС-81, диапазон воспроизводимых значений относительной влажности от 10 до 100 %.

— грузопоршневой манометр МПА-15, класс точности 0,01.

2.2 Допускается применение другого оборудования с аналогичными и лучшими метрологическими характеристиками.

2.3 Все средства измерений должны иметь действующие свидетельства о поверке.
3. Условия поверки и подготовка к поверке

3.1.При проведении поверки должны соблюдаться следующие условия:

— температура окружающего воздуха (205) О С,

— относительная влажность воздуха (30-80) %,

— атмосферное давление (630-795) мм рт.ст.,

— напряжение сети (2204,4) В,

— частота сети (500,5) Гц с содержанием гармоник не более 5 %.
3.2 Допускается проведение контроля параметров и характеристик Измерителей (кроме особо оговоренных в ТУ, в том числе основных погрешностей) в условиях, реально существующих в цехе, лаборатории и отличающихся от нормальных, если они не выходят за пределы рабочих условий применения, установленных в ТУ на средства измерения, применяемые при контроле.

3.3 Перед проведением операций поверки необходимо выполнить подготовительные работы, оговоренные в разделе «Подготовка к работе» Руководства по эксплуатации БВЕК 43 11 10. 06 РЭ “ Измеритель параметров микроклимата «Метеоскоп»” и аналогичных разделах РЭ средств измерений, используемых при поверке.
4.Требования безопасности и требования к квалификации поверителей

4.1.При проведении поверки должны быть соблюдены меры безопасности, указанные в соответствующих разделах Руководства по эксплуатации БВЕК 43 1110.06 РЭ “ Измеритель параметров микроклимата «Метеоскоп»”, инструкциях по эксплуатации средств измерений, используемых при поверке и требования СанПиН 2.2.4/2.1.8-055-96.

4.2. К поверке допускаются лица, имеющие квалификацию поверителя в соответствии с ПР 50.2.012-94 «ПОРЯДОК АТТЕСТАЦИИ ПОВЕРИТЕЛЕЙ СРЕДСТВ ИЗМЕРЕНИЙ» и изучившие данную «Методику поверки».
5. Проведение поверки

При проведении внешнего осмотра проверяется:

— наличие технической документации,

— наличие механических повреждений,

— состояние соединительных проводов и кабелей,

— исправность органов регулировки и коммутации,

— исправность и чистота разъемов и гнезд.

Приборы неукомплектованные и имеющие дефекты бракуются и отправляются в ремонт.

5.2.1 Включить Измеритель кнопкой «Вкл». На экране появится сообщение «Автотест». При выходных напряжениях аккумуляторных батарей ниже 3,8В на табло индикатора высвечивается значок «Х» во второй строке напротив значения напряжения питания. В этом случае необходимо провести зарядку аккумуляторных батарей с использованием зарядного устройства, входящего в комплект Измерителя.

5.2.2 Результаты опробования считаются удовлетворительными, если на табло индикатора высвечивается «Нажмите Старт».

5.3. Проверка основных метрологических характеристик Измерителей.

5.3.1. Проверка пределов допускаемой основной погрешности измерения скорости воздушного потока Измерителя проводится на стенде аэродинамическом АДС 20/25 методом замещения.

5.3.1.3 Проверку основной погрешности измерения в диапазоне скоростей от 1 м/с до 20 м/с проводят в высокоскоростной камере установки АДС 20/25. Сенсометрический щуп переставляется в высокоскоростную камеру, скорость потока в которой устанавливается равной 1 м/с и 20 м/с. При этом контроль установки скорости производится с помощью контрольного термоанемометра, входящего в состав установки АДС 20/25. При каждом значении скорости проводятся измерения с помощью поверяемого Измерителя и результаты заносятся в «Протокол поверки».

5.3.1.4 Если погрешность измерения любой установленной скорости (в диапазоне от 0,1 м/с до 20 м/с) не превосходит значение, указанное в п.1.2.2 ТУ, прибор считается прошедшим испытание, в противоположном случае прибор бракуют.

5.3.2 Проверка допускаемой основной абсолютной погрешности Измерителя при измерении температуры окружающего воздуха.

При проведении операций по поверке погрешности измерения температуры следует использовать «Специальный режим измерений» и работать с выключенным каналом измерения скорости воздуха (см. «Руководство по эксплуатации»).

5.3.2.2. В каждой температурной точке определяют основную абсолютную погрешность Измерителя ( ∆t, о С), по формуле:

∆t = , (3)

где: — среднее арифметическое значение показаний температуры Измерителя, О С; — среднее арифметическое значение показаний температуры эталонного термометра, О С.

5.3.2.3. Полученные значения погрешностей не должны превышать предела допускаемого значения абсолютной погрешности (0,2 о С ), указанное в п.1.2.4 ТУ, в противоположном случае прибор бракуют.

5.3.3 Проверка допускаемой основной абсолютной погрешности Измерителя при измерении относительной влажности воздуха.

5.3.3.1 Устанавливают сенсометрический щуп Измерителя (при этом, электронный блок Измерителя должен находиться снаружи камеры) вместе с эталонным гигрометром в центр рабочего объема климатической камеры (где нормировано значение величины стабильности поддержания заданного значения относительной влажности). Устанавливают в камере следующие значения относительной влажности (при 25 О С) RH_зад = 10%, 30%, 60%, 95%.

5.3.3.2 После установления каждого из значений приведенной относительной влажности (по эталонному гигрометру) и выдержки гигрометра и Измерителя до установления теплового равновесия между ними и окружающей средой в камере, снимают не менее 5 отсчетов (в течение 10 минут) показаний Измерителя (RH_изм) и эталонного гигрометра (RH_эт), и заносят их в журнал наблюдений.

5.3.3.3 В каждой точке определяют основную абсолютную погрешность Измерителя (∆RH, %), по формуле:

∆RH = , (4)

где: — среднее арифметическое значение показаний относительной влажности Измерителя, %; — среднее арифметическое значение показаний относительной влажности эталонного гигрометра, %.

5.3.3.4 Полученные значения погрешностей не должны превышать предела допускаемого значения абсолютной погрешности (3 % ), указанное в п.1.2.6 ТУ, в противоположном случае прибор бракуют.

5.3.4. Определение основной абсолютной погрешности измерения давления.

5.3.4.1. Помещают Измеритель в барокамеру (камеру давления ) так, чтобы индикатор прибора был бы виден в окне камеры.

5.3.4.3. Для каждого из заданных значений давления определяют основную абсолютную погрешность измерения ∆Р, кПа, по формуле:

где ∆Р_мах – максимальная разница между расчетным и измеренным значениями давления.

5.3.4.4. Если погрешность измерения давления не превосходит значение (±0,13 кПа), указанное в п.1.2.8 ТУ, прибор считается прошедшим испытание, в противоположном случае прибор бракуют.

6. Оформление результатов поверки

6.1. Результаты измерений и вычислений при проведении поверки записывают в рабочем журнале.

6.2. На прибор, прошедший поверку, выдается «Свидетельство о поверке» установленного образца в соответствии с ПР 50.2.006.

6.3. При отрицательном результате поверки Измеритель не допускается к дальнейшему применению и на него выдается извещение о непригодности к применению в соответствии с требованиями ПР 50.2.006.

Источник
