Требования к решетчатым дверям и решеткам
Г.1Дополнительные решетчатые двери устанавливаются с внутренней стороны помещения и должны быть распашными или раздвижными с ушками для навесного замка или замком.
Дополнительные решетчатые металлические двери изготавливаются из стальных прутьев диаметром не менее 16 мм, образующих ячейку не более 150х150 мм и свариваемых в каждом пересечении. По периметру решетчатая дверь обрамляется стальным уголком 75х75х6 мм.
Дверная коробка должна быть из стального профиля. Допускаются дверные коробки, усиленные стальным уголком 56х36х5 мм, закрепленные в стену стальными ершами (костылями) диаметром не менее 12 мм на глубину не менее 80 мм.
Допускается применение декоративных решеток с аналогичными прочностными характеристиками.
Г.2Решетки на окнах могут быть стационарными, распашными и раздвижными.
Г.2.1В зависимости от применяемой конструкции оконных рам, решетки могут устанавливаться снаружи, внутри помещения или между рамами.
Г.2.1.1 При установке решеток снаружи, рамы и форточки должны открываться внутрь помещения.
Г.2.1.2 При установке решеток с внутренней стороны, рамы и форточки, как правило, должны открываться наружу. При устройстве распашных или раздвижных решеток допускается открывание рам и форточек внутрь помещения. При этом величина оконного проема при открытых створках окна не должна ограничиваться строительной конструкцией решетки.
Г.2.1.3 При установке решеток между рамами форточка внешней рамы и рама должны открываться наружу, а форточка внутренней рамы и рама — внутрь помещения.
Г.2.2Решетки, устанавливаемые снаружи здания или между рамами, изготавливаются из стальных прутьев диаметром не менее 16 мм, образующих ячейки не более 150х150 мм. В местах пересечения прутья свариваются.
К строительным конструкциям решетка крепится следующим образом:
Г.2.2.1Концы прутьев решетки должны заделываться в стену на глубину не менее 80 мм и заливаться цементным раствором или привариваться к металлическим конструкциям здания.
Г.2.2.2Решетка обрамляется уголком 75х75х6 мм и приваривается по периметру к прочно заделанным в стену на глубину не менее 80 мм стальным анкерам диаметром не менее 12 мм и длиной не менее 120 мм (к закладным деталям из стальной полосы 100х50х6 мм, пристреливаемым к бетонным поверхностям четырьмя дюбелями) с шагом на защищаемых поверхностях не более 500 мм. Количество анкеров должно быть не менее двух на каждой стороне решетки.
Г.2.3 Требования к внутренним решеткам.
Г.2.3.1Решетки, устанавливаемые со стороны помещения, следует выполнять из стальных прутьев диаметром не менее 16 мм, образующих ячейки не более 150х150 мм. В местах пересечения прутья свариваются. Концы прутьев решетки должны заделываться в стену на глубину не менее 80 мм и заливаться цементным раствором или привариваться к металлическим конструкциям.
Допускается обрамление решетки стальным уголком размером 30х40 мм и толщиной не менее 5 мм. Такая решетка должна крепиться аналогично решеткам, устанавливаемым снаружи здания.
В помещениях, где все окна оборудуются решетками, одна из них делается раздвижной, с замком.
Г.2.3.2 Раздвижные и распашные решетки в случаях, указанных в Пособии, допускается, в зависимости от категории защищаемого помещения, изготавливать:
Г.2.3.2.1Из прутьев диаметром не менее 16 мм.
Г.2.3.2.2Из стальной полосы сечением не менее 4х30 мм с ячейками не более 150х150 мм.
Г.2.3.2.3Из прутьев диаметром не менее 10 мм.
Г.2.3.2.4Из прутьев диаметром не менее 8 мм.
Г.2.3.2.5 Декоративные решетки с прочностными характеристиками, аналогичными указанным в пунктах 2.3.2.1—2.3.2.4.
Г.2.3.3При установке раздвижных и распашных решеток по периметру оконного проема устанавливается коробка, изготовленная из уголков 75х75х6 мм, которая приваривается к прочно заделанным в стену на глубину 80 мм стальным анкерам диаметром не менее 12 мм
П5-03 к СНиП 2.08.02-89
и длиной не менее 120 мм с шагом не более 500 мм. Количество анкеров на одной стороне решетки должно быть не менее двух. К коробке распашных решеток на петлях крепится непосредственно решетка.
Г.2.3.4Решетки должны закрываться на прочные замки, задвижки, накладки и т.п.
Г.3 Решетки для вентиляционных люков, шахт, коробов и дымоходов должны выполняться из уголка сечением не менее 75х6 мм и арматуры диаметром не менее 16 мм и с ячейкой не более 150×150 мм.
Решетки в венткоробах со стороны помещения банка должны отстоять от внутренней поверхности стены (перекрытия) не более чем на 100 мм.
Двери решетчатые для режимных объектов

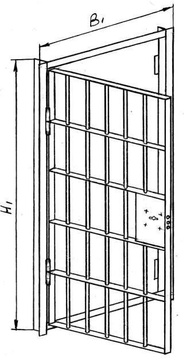

Дверь решетчатая ДРН-1 (к наружным дверям)
Дверь решетчатая ДРН-1 устанавливается в дополнение к дверям усиленным наружным с внутренней стороныдверных проемов:
в СИЗО и тюрьмах – в наружных дверных проемах административных зданий (за исключением наружных дверных проемов проходного коридора), режимных корпусов, производственных мастерских, медицинской части, сборного, следственного отделений;
в ИУ и СУ – в помещениях караула, режимных зданиях жилой (режимной, лечебной) зоны, здании общежития со строгими условиями содержания осужденных.
Дверь ДРН-1 (№ чертежа 7.24.091.000.000) изготавливают 22-х типоразмеров, различающихся габаритными размерами, количеством полотен и направлением их открывания. Дверь любого типоразмера соответствует дверным проемам по ГОСТ 24698-81.
Дверь ДРН-1 любого типоразмера соответствует III классу по устойчивости к разрушающим воздействиям, а также другим техническим требованиям РД1-001-2001.

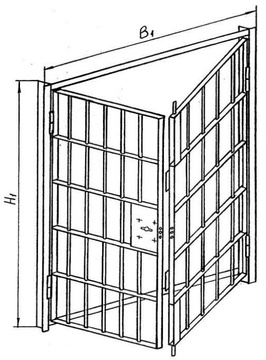

Дверь решетчатая ДРВ-1( к внутренним дверям)
Дверь решетчатая ДРВ-1 устанавливается в дополнение к дверям усиленным внутренним с внутренней стороны дверных проемов:
в СИЗО и тюрьмах – на входах, ведущих в лестничные клетки административного здания и зданий режимного назначения, общие коридоры зданий режимного назначения;
в ИУ и СУ – в торцах камерного блока, в торцах переходных галерей, на входах в лестничные клетки режимных зданий.
Дверь ДРВ-1 изготавливают 14-ти типоразмеров, различающихся габаритными размерами, количеством полотен и направлением их открывания. Дверь любого типоразмера соответствует дверным проемам по ГОСТ 6629-88.
Дверь ДРВ-1 устанавливается в дверные проемы зданий с кирпичными стенами.
Дверь ДРВ-1 любого типоразмера соответствует III классу по устойчивости к разрушающим воздействиям, а также другим техническим требованиям РД1-001-2001.

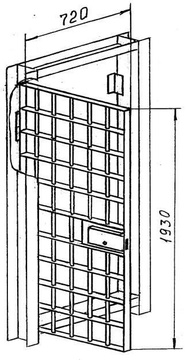

Дверь решетчатая камерная ДРК-1 (с окном для передачи пищи)
Дверь решетчатая камерная ДРК-1 устанавливается в ИУ и СУ в дополнение к дверям камерным ДК-1 в камерах и палатах медицинских частей для осужденных ПЛС.
Дверь ДРК-1 (№ чертежа 7.24.102.000.000) монтируется в дверную коробку двери ДК-1 (соответствующей размерам проема 2070х910 мм) на месте эксплуатации, либо входит в состав двери камерной ДК-3, изготавливаемой в заводских условиях. Направление открывания двери
ДРК-1 – левое; открывание в сторону коридора.
Габаритные размеры полотна двери ДРК-1: 60х720х1930мм.
Также изготавливаем двери индивидуально по размерам заказчика
Масса двери ДРК-1: 106 кг.
Дверь ДРК-1 соответствует IV классу по устойчивости к разрушающим воздействиям, а также другим техническим требованиям РД1-001-2001.
Дверь решетчатая камерная ДРК-2
ДРК-2 устанавливается в ИУ и СУ в дополнение к дверям камерным ДК-2 в прогулочных
дворах.
Дверь ДРК-2 (№ чертежа 7.24.103.000.000) монтируется в дверную коробку двери ДК-2 (соответствующей размерам проема 2070х910 мм) на месте эксплуатации. Направление открывания двери ДРК-2 –левое; открывание в сторону коридора.
Габаритные размеры полотна двери ДРК-2: 60х720х1930мм.
Также изготавливаем двери индивидуально по размерам заказчика
Масса двери ДРК-2: 106 кг.
Дверь ДРК-2 соответствует IV классу по устойчивости к разрушающим воздействиям, а также другим техническим требованиям РД1- 001-2001.
Сооружения и конструкции в специальных (режимных) зданиях и помещениях
В специальных зданиях стены, выходящие в запретную зону и за пределы объекта строятся капитальными, толщиной не менее 38 см, армируются металлической решеткой и блокируются охранной сигнализацией. На скрытые решетки составляется акт освидетельствования скрытых работ.
К сооружениям и конструкциям в специальных зданиях относятся:
– замковые и запорные устройства;
Все входы в специальные здания (помещения) оборудуются дверьми усиленной конструкции с замковыми и запорными устройствами. При необходимости двери оборудуются оптическими смотровыми глазками или иными устройствами для визуального контроля обстановки перед дверью.
Двери камер изготавливается глухими, металлической конструкции. Дверь выполняется каркасного типа с обшивкой с обеих сторон из металлического листа толщиной не менее 3 мм.
Если предусмотрена установка внутренней второй металлической решетчатой двери в камере, то она изготавливается из вертикальных прутьев круглой стали диаметром не менее 20 мм и поперечных полос не менее 60´12 мм, размер ячейки в чистоте не более 100´200 мм. В двери на высоте 1,0 м от пола оборудуется проем для подачи пищи размером 220´180 мм.
Конструкция и взаимное расположение решетчатой и глухой камерных дверей выбираются таким образом, чтобы исключить доступ со стороны камеры к механизму управления запорным устройством в положении, когда обе двери закрыты.
Во внешней двери устраиваются смотровой закрывающийся глазок и форточка для подачи пищи.
Смотровой глазок, конструктивно обеспечивающий полный обзор камеры, оборудуется в центре двери на высоте 1,5 м от уровня пола. Глазок выполняется из небьющегося прозрачного материала (сталинит, корабельное стекло и др.) и со стороны коридора закрывается крышкой, закрепленной на оси. Допускается применение оптических глазков и других устройств визуального контроля при обеспечении угла обзора не менее 180° и защите их линз от разрушения.
Форточка размером 220´180 мм устраивается на высоте 1,0 м от уровня пола. Форточка открывается в сторону коридора и закрывается замком вагонного типа. В горизонтальном положении она удерживается ограничителем. Форточка укрепляется металлическим уголком по всему контуру так, чтобы сквозные щели между форточкой и дверью отсутствовали.
Двери и форточки для подачи пищи блокируется датчиками сигнализации.
Замки камерных дверей выполняются однотипными в пределах одного поста. Во всех случаях ключи от этих замков не должны подходить к замкам, установленным на других дверях специальных зданий.
Все наружные усиленные двери с электромеханическими замковыми устройствами и дополнительные решетчатые двери с электромеханическими замковыми устройствами оборудуются доводчиками.
Внутренние двери (двери внутри здания) усиленной конструкции, как правило, выполняются на металлическом каркасе с обшивкой его с обеих сторон металлическим листом толщиной не менее 2 мм. Толщина внутренних дверей составляет не менее 40 мм. Внутренние двери усиленной конструкции, устанавливаемые на входах, ведущих на лестничную клетку и в общие коридоры, оборудуются замками проходного типа (с двухсторонним открыванием) и окном размерами 150´200 мм, остекленным небьющимся стеклом. Двери в остальные помещения оборудуются замковыми устройствами механического или электромеханического типа.
В коридорах специальных зданий для обеспечения режимных требований могут устанавливаться металлические решетчатые перегородки. Решетчатые перегородки могут быть глухими или проходными с решетчатыми дверями, и выполняются из вертикальных прутьев круглой стали диаметром не менее 16 мм и поперечных полос размером не менее 60´5 мм. Размеры ячейки в чистоте – не более 100´200 мм. Двери следует оборудовать проходными замками.
Оконные решетки в специальных зданиях выполняются двух видов:
– из круглой стали диаметром не менее 12 мм и поперечных полос с сечением не менее 60´5 мм. Размеры ячеек решеток – не более 70´200 мм;
– из круглой стали диаметром не менее 20 мм и поперечных полос с сечением не менее 60´12 мм. Размеры ячеек решеток – не более 100´200 мм. Данные решетки, как правило, устанавливаются на оконных проемах камер.
Анкера для крепления решеток заделываются в кладку стен не менее чем на 150 мм.
В камерах устанавливаются металлические решетки, преграждающие доступ к окнам со стороны камер.
В необходимых случаях на окнах устанавливаются устройства, препятствующие перебросам из камеры в камеру.
В каждом помещении с постоянным пребыванием людей, за исключением камерных помещений, предусматривается одна открывающаяся решетка в оконном проеме на случай вынужденной эвакуации людей.
В коридорах специальных зданий в необходимых случаях устанавливаются ключеулавливатели. В СИЗО (тюрьмах) установка ключеулавливателей обязательна.
Таким образом мы рассмотрели второй вопрос посвященный инженерным средствам охраны и надзора в ИУ и СИЗО
Дата добавления: 2015-01-29 ; просмотров: 25 | Нарушение авторских прав
Назовите размер ячейки второй металлической решетчатой двери камеры
-> 3. ИНЖЕНЕРНО-ТЕХНИЧЕСКАЯ УКРЕПЛЕННОСТЬ
3. ИНЖЕНЕРНО-ТЕХНИЧЕСКАЯ УКРЕПЛЕННОСТЬ
Средства инженерно-технической укрепленности, являющиеся основой построения системы безопасности, должны применяться для повышения надежности охраны объектов.
3.1.1. Ограждение подразделяется на основное, дополнительное и предупредительное.
3.1.2. Ограждение должно исключать случайный проход людей (животных), въезд транспорта или затруднять проникновение нарушителя на охраняемую территорию, минуя КПП.
3.1.3. Ограждение должно быть выполнено в виде прямолинейных участков с минимальным количеством изгибов и поворотов, ограничивающих наблюдение и затрудняющих применение технических средств охранной и тревожной сигнализации.
3.1.4. К ограждению не должны примыкать какие-либо пристройки, кроме зданий, являющихся составной частью периметра. Окна первых этажей этих зданий, выходящие на неохраняемую территорию, должны быть оборудованы металлическими решетками, а при необходимости — металлическими сетками.
3.1.5. В ограждении не должно быть лазов, проломов и других повреждений, а также незапираемых дверей, ворот и калиток.
3.1.6. Высота основного ограждения должна быть не менее 2,5 м.
3.1.7. Дополнительное ограждение может быть установлено для усиления основного ограждения. Верхнее дополнительное ограждение устанавливают на основное ограждение, если высота последнего не менее 2,5 м. Как правило, дополнительное ограждение представляет собой козырек из 3, 4 рядов колючей проволоки или инженерное средство защиты типа «Спираль АКЛ». Нижнее дополнительное ограждение для защиты от подкопа должно быть установлено под основным ограждением с заглублением в грунт не менее 0,5 м и выполнено в виде бетонированного цоколя или сварной решетки из прутков арматурной стали диаметром не менее 16 мм, с ячейками размерами не более 150 х 150 мм, сваренной в перекрестиях.
3.1.8. Дополнительное ограждение следует устанавливать на крышах одноэтажных зданий, примыкающих к ограждению или являющихся составной частью периметра.
3.1.9. Предупредительное ограждение рекомендуется устанавливать на объектах подгруппы AI. Оно может быть расположено с внешней и (или) внутренней стороны основного ограждения. На предупредительном ограждении, высота которого должна быть не менее 1,5 м, следует размещать таблички типа: «Не подходить! Запретная зона» и другие указательные и предупредительные знаки.
3.1.10. Предупредительное ограждение должно быть просматриваемым и выполнено из штакетника, металлической сетки, гладкой или колючей проволоки.
3.1.11. Для удобства обслуживания технических средств охранной и тревожной сигнализации, связи, оповещения и освещения, осмотра местности предупредительное внутреннее ограждение следует разбивать на отдельные участки. На каждом участке должна быть предусмотрена калитка.
3.1.12. При невозможности оборудования уязвимых мест ограждения техническими средствами охранной и тревожной сигнализации необходимо размещать в этих местах посты охраны (постовые «грибки», наблюдательные вышки) или проводить другие инженерно-технические и организационные мероприятия по усилению охраны.
3.1.13. Выбор конструкций и материалов основного ограждения, обеспечивающих требуемый класс защиты объекта, осуществляется в соответствии с Приложениями А и Б Рекомендаций.
3.1.14. При необходимости (оговаривается в техническом задании, акте обследования) вдоль основного ограждения периметра между основным и внутренним предупредительным ограждениями устраивают зону отторжения, в которой размещают:
средства охранной и тревожной сигнализации;
средства охранного телевидения;
посты охраны (постовые «грибки», наблюдательные вышки);
средства связи постов и нарядов охраны;
указательные и предупредительные знаки.
3.1.15. Зона отторжения должна быть тщательно спланирована и расчищена. В ней не должно быть никаких строений и предметов, затрудняющих применение технических средств охранной и тревожной сигнализации и действия службы безопасности. Зона отторжения может быть использована для организации охраны объекта при помощи сторожевых собак. В этом случае зона отторжения должна иметь предупредительное ограждение высотой не менее 2,5 м из металлической сетки или штакетника. Ширина зоны отторжения, в которой размещены технические средства охранной и тревожной сигнализации периметра, должна превышать ширину их зоны обнаружения.
3.1.16. Для обнаружения следов нарушителя следует применять КСП, представляющую собой полосу разрыхленного и выровненного грунта шириной не менее 3,0 м. При ограниченной зоне отторжения вдоль периметра объекта допускается уменьшать ширину КСП до 1,5 м.
3.1.17. На скальных участках местности КСП устраивают путем насыпки песка или разрыхленного грунта. Устройство КСП на заснеженных и песчаных участках местности не требуется.
3.1.18. На КСП не должно быть предметов, способствующих проходу нарушителя и затрудняющих обнаружение его следов.
3.1.19. Необходимость устройства КСП должна определяться заданием на проектирование.
3.2.1. Ворота устанавливают на автомобильных и железнодорожных въездах на территорию объекта. По периметру территории охраняемого объекта могут быть установлены запасные или аварийные ворота.
3.2.2. Конструкция ворот должна обеспечивать жесткую фиксацию их створок в закрытом положении.
3.2.3. Ворота с электроприводом и дистанционным управлением должны быть оборудованы устройствами ручного управления на случай неисправности или отключения электропитания.
3.2.4. Ворота следует оборудовать ограничителями или стопорами для предотвращения произвольного открывания (движения).
3.2.5. Запирающие и блокирующие устройства при закрытом состоянии ворот должны обеспечивать соответствующую устойчивость к разрушающим воздействиям и сохранять работоспособность при повышенной влажности в широком диапазоне температур окружающего воздуха при прямом воздействии воды, снега, града, песка и т.п.
3.2.6. При использовании замка в качестве запирающего устройства основных ворот следует устанавливать замок гаражного типа или применять висячий (навесной).
Редко открываемые ворота (запасные или аварийные) со стороны охраняемой территории необходимо закрывать на засовы и висячие (навесные) замки.
3.2.7. Калитку следует запирать на врезной или накладной замок или на засов с висячим замком. Усиление защиты калитки рекомендуется выполнять аналогично способам усиления дверей и их коробок, приведенным в Приложении Г Рекомендаций.
3.2.8. На отдельных участках территории и с внешней стороны ворот на объектах подгруппы AI должны быть установлены специальные устройства для ограничения скорости движения автотранспорта, а на особо важных объектах — противотаранные устройства или шлюзовая система ворот.
3.2.9. Выбор конструкций и материалов ворот, обеспечивающих требуемую надежность защиты объекта, делают в соответствии с Приложениями А и В Рекомендаций.
3.3. Контрольно-пропускной пункт
3.3.1. Объект, на котором установлен пропускной режим (или планируется его введение), должен быть оборудован КПП, обеспечивающим необходимую пропускную способность прохода людей и проезда транспорта.
3.3.2. В зависимости от категории объекта на КПП рекомендуется предусмотреть:
помещение для хранения и оформления пропусков (карточек);
камеру хранения личных вещей персонала и посетителей объекта;
помещение для сотрудников охраны и размещения технических средств охранной и тревожной сигнализации.
Наличие указанных помещений должно быть отражено в техническом задании.
3.3.3. Устройства управления механизмами открывания, прохода (проезда), охранным освещением и стационарными средствами досмотра должны быть расположены в помещении КПП или на его наружной стене со стороны охраняемой территории. При этом необходимо исключить доступ к указанным устройствам посторонних лиц.
3.3.4. Для осмотра автотранспорта на КПП должны быть оборудованы смотровые площадки, эстакады, а для осмотра железнодорожного транспорта — вышки с площадками.
3.3.5. Окна и двери КПП должны быть оборудованы защитными конструкциями соответствующего класса защиты (Приложения Г, Д). Для контроля подъезжающего транспорта и прибывающих граждан сплошные ворота и входная дверь на территорию объекта должны быть оборудованы смотровыми окошками или «глазками».
3.3.6. Для прохода людей через КПП необходимо предусмотреть коридор, оборудованный турникетами или системами контроля и управления доступом.
3.4. Водопропуски, воздушные трубопроводы, подземные коллекторы
3.4.1. Водопропуски сточных или проточных вод, подземные коллекторы (кабельные, канализационные) при диаметре трубы или коллектора от 300 до 500 мм, выходящие с территории объектов подгруппы AI, должны быть оборудованы металлическими решетками на выходе с охраняемого объекта. Решетки должны быть изготовлены из прутков арматурной стали диаметром не менее 16 мм, образующих ячейки размерами не более чем 150 х 150 мм, сваренных в перекрестиях. В трубе или коллекторе большего диаметра, где есть возможность применения инструмента взлома, необходимо устанавливать решетки, заблокированные охранной сигнализацией на разрушение и открывание.
3.4.2. Воздушные трубопроводы, пересекающие ограждения периметра объекта, должны быть оборудованы элементами дополнительного ограждения: козырьком из колючей проволоки или инженерным средством защиты типа «Спираль АКЛ», разворачиваемым по верху трубопровода или вокруг него.
3.5. Стена, перекрытие, перегородка здания и помещения
3.5.1. Наружные и внутренние стены зданий, перекрытия пола и потолка помещения объекта должны быть труднопреодолимым препятствием для проникновения нарушителя и иметь соответствующий класс защиты от взлома (Приложение А Рекомендаций), который достигается правильным выбором строительных материалов для их изготовления.
В Приложении Ж Рекомендаций приведены характеристики материалов и конструкций, обеспечивающих надлежащую степень защиты стен, перекрытий пола и потолка.
3.5.2. Усиление стен, перекрытий и перегородок металлическими решетками (сетками), устанавливаемыми с внутренней стороны помещения, должно быть произведено по всей площади. Решетки (сетки) приваривают к прочно заделанным в стену на глубину 80 мм стальным анкерам диаметром не менее 12 мм (к закладным деталям из стальной полосы размерами 100 х 50 х 6 мм, пристреливаемым четырьмя дюбелями), с шагом не более 500 х 500 мм. После установки решетки (сетки) должны быть замаскированы штукатуркой или облицовочными панелями.
Допускается (по согласованию с подразделением вневедомственной охраны) установка решетки (сетки) с наружной стороны помещения.
3.6. Дверная конструкция
3.6.1. Двери объекта и его помещений, люки должны быть исправными, хорошо подогнанными под дверную коробку.
3.6.2. Дверная конструкция должна обеспечивать надежную защиту помещения объекта и обладать достаточным классом защиты к разрушающим воздействиям. Выбор конструкции и материалов двери, оценка их устойчивости, а также способы усиления имеющихся на объекте дверных конструкций приведены в Приложениях А, Г, Д Рекомендаций.
3.6.3. Входная наружная дверь на объект должна открываться наружу. Ее следует оборудовать не менее чем двумя врезными (накладными) замками. Расстояние между запирающими устройствами замков должно быть не менее 300 мм.
При применении сертифицированных дверей количество и класс замков указывается в соответствующей документации на дверь.
3.6.4. Двухстворчатая дверь должна быть оборудована двумя стопорными задвижками (шпингалетами), устанавливаемыми в верхней и нижней частях одного дверного полотна. Сечение задвижки должно составлять не менее 100 кв. мм, глубина отверстия для нее — не менее 30 мм.
3.6.5. Дверной проем (тамбур) центрального и запасного входов на объект (при отсутствии около них постов охраны) следует оборудовать дополнительной запирающейся дверью, исключающей возможность совершения скоротечной кражи (кражи на «рывок»). Дополнительная дверь на объектах подгрупп БI и БII должна быть не ниже 1 класса защиты, а на объектах подгруппы AI — не ниже 2. Выбор конструкции и материалов дополнительной двери осуществляется в соответствии с Приложением Г Рекомендаций. Допускается менять местами входную и дополнительную двери.
При невозможности установки дополнительной двери необходимо входную дверь блокировать техническими средствами раннего обнаружения, выдающими тревожное извещение при попытке подбора ключей или взлома двери.
3.6.6. Дверной проем входа в специальное помещение объектов подгрупп AI и БII, в которых хранятся ценности (объекты подгруппы АII, сейфовая комната и КХО, касса предприятия и другие аналогичные помещения, требующие повышенных мер защиты), должен быть оборудован дополнительной запирающейся металлической решетчатой дверью. Дополнительная дверь обеспечивает как защиту от скоротечной кражи, так и защиту персонала в помещении при работе с открытой входной дверью. Класс защиты дополнительной двери должен быть не ниже 2. Выбор конструкции и материалов двери осуществляется в соответствии с Приложением Г Рекомендаций.
3.7. Оконная конструкция
3.7.1. Оконная конструкция (окно, форточка, фрамуга) в помещении охраняемого объекта должна быть остеклена, иметь надежные и исправные запирающие устройства. Оконное стекло должно быть жестко закреплено в пазах.
3.7.2. Оконная конструкция должна обеспечивать надежную защиту помещения объекта и обладать необходимым классом защиты к разрушающим воздействиям. Выбор оконной конструкции и материалов, из которых она изготовлена, оценка ее устойчивости осуществляются в соответствии с Приложениями А и Е Рекомендаций.
3.7.3. Оконные проемы кассы предприятия, сейфовой комнаты и КХО, других специальных помещений, требующих повышенных мер защиты, независимо от этажности, в обязательном порядке должны быть оборудованы защитными конструкциями или защитным остеклением в соответствии с Приложениями А и Е Рекомендаций.
3.7.4. При оборудовании оконной конструкции металлической решеткой ее следует устанавливать с внутренней стороны помещения или между рамами. В отдельных случаях (по согласованию с подразделением вневедомственной охраны) допускается установка решетки с наружной стороны здания при ее обязательной защите техническими средствами охранной сигнализации.
Если оконные проемы будут оборудованы металлическими решетками, одна из них делается открывающейся в помещение с возможностью ее закрытия на висячий замок. Для большого помещения с количеством окон более 10 количество открывающихся решеток должно определяться условиями быстрой эвакуации людей в чрезвычайных ситуациях.
3.7.5. Оконные проемы первого этажа объекта (дача, коттедж, садовый домик и т.п.) с длительным (сезонным) отсутствием собственника следует защищать щитами, ставнями не ниже 2 класса защиты (Приложение Е Рекомендаций). При установке щита и ставней с внешней стороны окна их должны запирать на засов и висячий замок. При высоте окна более 1,5 м щиты и ставни должны запираться на два засова и два висячих замка. Если защита осуществляется с внутренней стороны окна, щиты и ставни запираются только на засовы. Допускается для защиты оконного проема использовать рольставни, жалюзи, решетки, которые по прочности и по возможности проникновения через них не уступают указанным в Приложении Д Рекомендаций щитам и ставням.
3.7.6. При установке в оконном проеме стационарной металлической решетки концы прутьев необходимо заделывать в стену здания на глубину не менее 80 мм и заливать цементным раствором или приваривать к металлическим конструкциям. При невозможности выполнить это — решетку обрамляют стальным уголком размерами не менее 35 х 35 х 4 мм и приваривают по периметру к прочно заделанным в стену на глубину не менее 80 мм стальным анкерам диаметром не менее 12 мм и длиной не менее 120 мм или к закладным деталям. Расстояние между анкерами (закладными деталями) должно быть не более 500 мм. Минимальное количество анкеров (закладных деталей) должно быть не менее двух на каждую сторону. Закладные детали должны быть изготовлены из стальной полосы размерами 100 х 50 х 6 мм и пристрелены к стене четырьмя дюбелями.
3.7.7. Для обеспечения безопасности охраняемого помещения возможны замена обычных стекол на композицию «стекло — защитная пленка» или покрытие установленных обычных стекол специальными полимерными пленками, которые обеспечивают необходимый для конкретной категории объекта класс защиты.
3.8. Вентиляционный короб, люк и другие технологические каналы
3.8.1. Вентиляционная шахта, короб, дымоход и другие технологические каналы и отверстия диаметром более 200 мм, имеющие выход на крышу или в смежное помещение и своим сечением входящие в помещение, где размещены материальные и иные ценности, должны быть оборудованы на входе в это помещение металлическими решетками, выполненными из прутков арматурной стали диаметром не менее 16 мм с размерами ячейки не более чем 150 х 150 мм, сваренных в перекрестиях.
Решетка в вентиляционном коробе, шахте, дымоходе со стороны охраняемого помещения должна отстоять от внутренней поверхности стены (перекрытия) не более чем на 100 мм.
Допускается для защиты вентиляционной шахты, короба и дымохода использовать фальшрешетку с ячейкой 100 х 100 мм из металлической трубки с диаметром отверстия не менее 6 мм для провода ШС.
3.8.2. При прохождении вентиляционного короба и дымохода диаметром более 200 мм в стене помещения объектов подгрупп AI, АII, БII стена этого помещения с внутренней стороны должна быть укреплена по всей граничащей с коробом (дымоходом) площади стальной решеткой с диаметром прутка не менее 8 мм, с размерами ячейки не более чем 100 х 100 мм, сваренной в перекрестиях.
Монтаж решетки аналогичен монтажу решетки при усилении стены (п. п. 3.5.2 Рекомендаций).
3.8.3. Двери погрузочно-разгрузочного люка по конструкции и прочности должны быть аналогичны ставням и снаружи запираться на висячие (навесные) замки.
3.8.4. Деревянная обвязка погрузочно-разгрузочного люка должна быть прикреплена к фундаменту стальными скобами с внутренней стороны помещения или ершами из стали диаметром не менее 16 мм и установлена в строительной конструкции на глубину не менее 150 мм.
3.8.5. Двери и короба чердачного люка по конструкции и прочности должны быть аналогичны входным наружным дверям и закрыты изнутри на замок, задвижку, накладку и т.п.
3.8.6. При наличии на охраняемом объекте подвального помещения, граничащего с помещением других организаций и собственников, а также арендуемого подвального помещения необходимо (при отсутствии двери на выходе из подвального помещения) устанавливать металлическую решетчатую дверь, которая должна быть закрыта на висячий (навесной) замок.
3.9. Запирающее устройство
3.9.1. Дверь, ворота, люк, ставни, жалюзи и решетка являются надежной защитой только в том случае, когда на них установлены соответствующие по классу запирающие устройства. Выбор запирающего устройства, а также оценка его устойчивости осуществляется в соответствии с Приложениями А и И Рекомендаций.
3.9.2. Висячие (навесные) замки следует применять для запирания ворот, чердачных и подвальных дверей, решеток, ставен и других конструкций. Указанные замки должны иметь защитные пластины и кожухи.
3.9.3. Ушки для висячего (навесного) замка должны быть изготовлены из стальной полосы сечением не менее 6 х 40 мм.
3.9.4. Цилиндровая часть врезного замка после установки предохранительной накладки, розетки, щитка не должна выступать более чем на 2 мм.
3.9.5. Ключи от замков на оконных решетках и дверях запасных выходов должны быть размещены в непосредственной близости или в специально выделенном помещении (в помещении охраны) в ящике, шкафу или нише, заблокированных охранной сигнализацией.
3.9.6. Накладной замок должен крепиться к двери болтами. Пропускаемые через дверь болты должны быть закреплены с внутренней стороны помещения с помощью шайб и гаек с расклепкой конца болта.
Характеристики запирающего устройства приведены в Приложении И Рекомендаций.
3.10. Дополнительные требования к инженерно-технической укрепленности специального помещения
3.10.1. Помещение кассы предприятия (организации) должно иметь:
специальное окно с дверцей для выдачи денег;
сейф (или металлический шкаф) для хранения денежной наличности и других ценностей.
3.10.2. Размеры специального окна для операций с клиентами должны быть не более 200 х 300 мм. Окно может быть оборудовано в двери (стене) или в кассовом барьере. Если размеры окна превышают указанные выше, то снаружи окна следует укреплять металлической решеткой типа «восходящее солнце» или иными защитными конструкциями.
Дверца специального окна должна соответствовать классу защиты конструкции, в которую она вмонтирована, и закрываться с внутренней стороны кассы на замок и задвижку (шпингалет).
Специальное окно может быть выполнено в виде передаточного узла по ГОСТ Р 50941-96.
3.10.3. Хранение денежной наличности и других ценностей следует осуществлять в сейфе в соответствии с требованиями ГОСТ Р 50862-96.
При отсутствии сейфа, имеющего сертификат соответствия, допускается хранить деньги и другие ценности в металлическом шкафу. В этом случае шкаф или подходы к нему следует защищать охранной сигнализацией.
3.10.4. Сейф и металлический шкаф массой менее 1000 кг должен быть прикреплен к полу или стене либо встроен в стену с помощью анкерного крепления.
3.10.5. Хранение особо ценных и особо важных материальных ценностей следует осуществлять в специально приспособленном для этих целей хранилище (кладовой) и сейфовой комнате.
Хранилище ценностей должно быть сертифицировано и иметь класс устойчивости к взлому не ниже 5 согласно ГОСТ Р 50862-96. Выбор необходимого класса устойчивости хранилища определяется заказчиком.
3.10.7. Стены ограждения хранилища ценностей должны иметь класс защиты не ниже указанного в Приложении Ж Рекомендаций.
Внутренние и наружные стены здания, имеющие 3 класс защиты, могут быть одновременно и стенами ограждения.
В случае, если стены ограждения хранилища, расположенного на первом или втором этаже здания, являются наружными стенами, то между ними и оболочкой хранилища предусматривают смотровой коридор шириной не менее 0,6 м. Смотровой коридор должен быть предусмотрен также при расположении хранилища на верхнем этаже и в подвале, если на примыкающей к нему наружной стене имеются балконы, карнизы и другие сооружения, позволяющие вести скрытые работы по разрушению стены.
В случае, если стены ограждения хранилища являются внутренними стенами здания, за которыми размещены помещения данной организации, оборудованные охранной и тревожной сигнализацией, смотровой коридор между стенами ограждения и оболочкой хранилища допускается не предусматривать.
Вход в смотровой коридор осуществляется из предкладовой и должен быть защищен решетчатой дверью, закрываемой на замок.
3.10.8. Верхняя часть оболочки хранилища (потолок) не должна принимать на себя нагрузку от перекрытия (покрытия) здания.
Если над хранилищем находятся чердачное помещение, кровля, технические помещения или помещения, принадлежащие другой организации, между оболочкой хранилища и плитой перекрытия должен быть зазор (смотровой просвет) размером не менее 250 мм, открытый со стороны предкладовой и смотрового коридора.
3.10.9. Вход в хранилище осуществляется из предкладовой через бронедверь.
При необходимости в качестве запасного аварийного входа в хранилище следует предусматривать люк размерами не менее 500 х 650 мм или диаметром не менее 700 мм. Люк в оболочке хранилища рекомендуется размещать на расстоянии не менее 1 м от бронедвери. Вход в хранилище через люк должен осуществляться из предкладовой.
Класс устойчивости бронедвери, аварийного люка, количество и класс замковых устройств должны соответствовать классу устойчивости оболочки хранилища.
Наличие окон в хранилище, предкладовой и смотровом коридоре не допускается.
3.10.10. На объекте, где строительство хранилища невозможно, может быть оборудована сейфовая комната для хранения ценностей в сейфах.
В сейфовую комнату должен быть один вход.
Смотровой коридор для сейфовой комнаты не предусматривается.
3.10.11. Хранение ценностей должно осуществляться в сейфе в соответствии с требованиями ГОСТ Р 50862-96.
Сейф массой менее 1000 кг должен быть прикреплен к полу или стене (либо встроен в стену) с помощью анкерного крепления.
3.10.12. Кассовый узел, операционная касса кредитной организации, обменный пункт валюты, банкомат должны быть оборудованы в соответствии с требованиями нормативных документов Центрального банка Российской Федерации.
3.10.14. Помещения охраны объектов подгруппы AI следует размещать на первом этаже вблизи от главного входа или на КПП. Стены, входные двери, оконные проемы, запирающие устройства помещений должны иметь 3 класс защиты (Приложения А, Г, Е, Ж Рекомендаций).
3.10.15. При необходимости оконный проем помещения охраны следует оснащать удароустойчивым или пулестойким остеклением. При этом указанное помещение не должно просматриваться через оконный проем со стороны улицы.
3.10.16. Состав и площадь помещений охраны определяются отдельным заданием на проектирование, согласованным с подразделением вневедомственной охраны.
Помещение охраны должно быть обеспечено телефонной или радиосвязью с дежурной частью органов внутренних дел.
3.10.17. Если помещение охраны удалено от главного входа в здание, вблизи него должен быть размещен пост охраны, оборудованный удароустойчивым или пулестойким остеклением.
