За что отвечает блок bsm
Блок BSM — это ошибка «Braking system faulty STOP»
Ехал спокойно как-то днем, и машина потухла. Съехал на обочину стал проверять предохранители, снимать ошибки телефоном, отсоединять клемму, дергать провода, все тщетно. Машина не реагировала ни как. Ни стартер не крутил ни насос в баке не жужжал. Высвечивалась одна и та же ошибка «Braking system faulty STOP». Думал что-то с тормозами. Притянули меня на буксире. Позвонил своему мастеру и договорился на диагностику компом. Так как была католическая пасха, все перенеслось на след день.
День спустя приехал мастер и подключил комп. Ошибки были всех форсунок, подушек безопасности и клапана ЕГР. Пару минут спустя он полез в блок BSM, вынул его, позвонил на б\ушку, и я поехал за блоком. Через пол часа я приехал меньше минуты все разъемы на месте, и она завелась!
Еще один момент. От катушки зажигания болтался красный провод, проведенный в фишку BSM. Поворачивая ключ зажигания, он понял, что насос не выключается, когда еще машину не завили, а постоянно работает. Решено было чикнуть этот проводок и посмотреть. На сколько я удивился, что этот провод был именно на непрерывную работу бензонасоса. И именно из-за этого я и угробил свой старый насос. Теперь насос при повороте ключа, секунды 3 жужжит и выключается. А на самом блоке BSM видно было что в него уже лазали. Проще заменить чем капаться.
Огромное спасибо моему мастеру за все проделанное. Мастера зовут Серега. Серега смотрю у всех мастер золотой)
Что ремонтируем (часть 3): BSM.
Худо-бедно проверили ABS и ЭБУ, а точнее просто посмотрели, что там внутри. Дошла очередь до поткапотного блока предохранителей и реле.

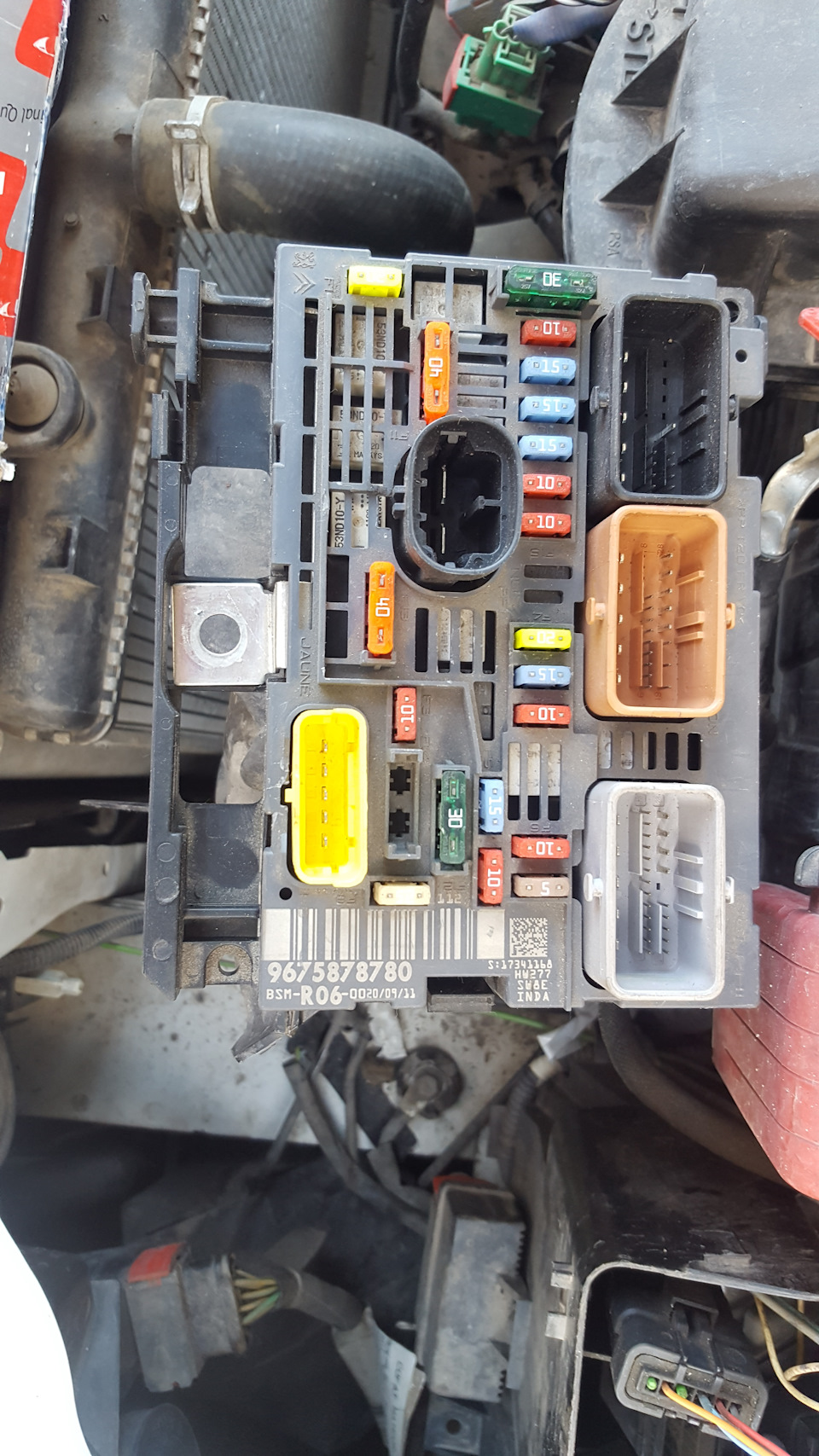

Снять блок не трудно. Отключаем АКБ. Снимаем крышку. Отсоединяем все кабели, а длинной головкой на 13 откручиваем гайку с клеммы (это + с АКБ).
Немного тянем вверх. Нужный нам блок соединен с небольшой платой силовых предохранителей. Внимательно смотрим, находим пластиковые защелки, аккуратно поддеваем отверткой и блок у нас в рук
Дальше ничего делать не стал…
Прошерстил интернет нашел много полезной информации, которую нужно обдумать.
В основном, те кто ремонтируют этот блок сталкиваются с проблемой того, что:
1. Блок залит герметиком, напоминающим резину, значит трудно подступиться. Еще нарушение герметика повышает риск последующего повреждения платы от влаги, коррозии и вибрации.

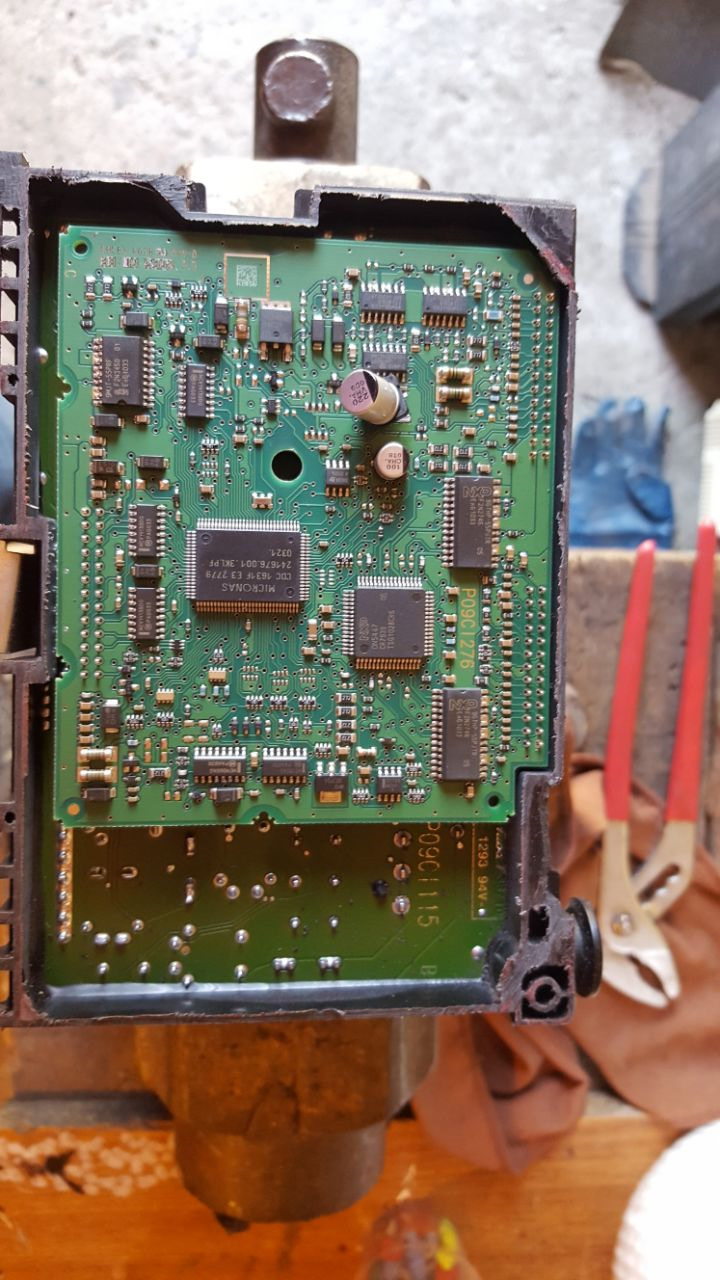

2. Внутри плата двухэтажная, две платы соединены перемычками, перемычки впаяны в платы. Распаять перемычки сложно, что бы не повредить сами платы. (Может, перерезать перемычки? А потом спасть, подумаем)
3. Описаны способы ремонта: спиливают пластиковую крышку и стараются пропаять контакты реле. Обычно дотягиваются до реле топливного насоса, то есть к одному — двум реле. Контакты реле находятся между платами.
4. Довольно часто делают навесной монтаж. Подозрительное реле выламывают, оставшиеся контакты выпаивают, на их место на проводах впаивают новое реле с аналогичными параметрами.
Скорее всего, у меня проблема с этим блоком (BSM), потому что стала вырубаться и печка, а такое описано, как неисправность все того же блока.
На блоке есть этикетка. В интернете встречал блоки L04-00, L03-00, все они похожи, просто «заточены» под свое авто. Так же на блоке есть надпись: NE PAS LAISSER TOMBER CONTROLER EN CAS DE CHUTE, как Гугл перевел – «НЕ ПОЗВОЛЯЙТЕ КОНТРОЛЬУ ПОПАДАТЬСЯ В случае падения», нормальным языком это значит, что его нельзя ронять))
Интересную информацию почерпнул:
PEUGEOT 206 CC RC БЛОК BSM B2 B3 B4 B5 В ЧЕМ ОТЛИЧИЯ. РЕМОНТ БЛОКА BSM. ЗАМЕНА РЕЛЕ БЛОКА BSM. КАК РАЗОБРАТЬ БЛОК BSM.
И так друзья здравствуйте ✌️
Сегодня речь пойдет о блоках BSM, что это такое, с чем это едят, что нужно делать при поломке, как снять этот блок, и в чем же их отличия.
Что такое блок BSM и для хрена он нужен?
Body Control Module — это компьютер, который управляет многими вещами в вашем автомобиле, не имеющими прямого отношения к двигателю. Вместо крупных проводных цепей по всему автомобилю все кнопки подключаются к одному компьютеру, который в свою очередь включает фары, открывает окна, управляет центральным запиранием дверей итд.
С этим разобрались, едем дальше.
Где установлен блок BSM?
Сможет ли обычный криворукий товарищ самостоятельно снять этот блок?
Снимаем клемму питания с АКБ, снимаем защитный кожух коробки в которой установлен блок BSM, плоской отверткой поддеваем и сдвигаем вверх красные фиксаторы разьемов и отключаем те самые разьемы с блока. Далее ВАЖНО: при себе нужно иметь биту на 10мм дабы открутить болт крепления плюсового контакта с АКБ. После его откручивания тянем блок вверх подковырнув по бокам той самой плоской отверткой защелки крепежа блока BSM в коробке. И тут снова ВНИМАНИ: под самим блоком, на нем же, крепится колодка силовых предохранителей автомобиля (жирные такие сски) подковыриваем все той же плоской отверткой фиксаторы этой колодки и блок BSM у вас в руках👌
Что если при снятии вы что то поломали?
Такое бывает очень часто, признаться самому себе что руки все же не прямые сложно, но не критично. Если вы отломали крепеж блока либо разьема на нем, то страшного в этом ничего нет. Как правило этот блок уже кто то снимал до вас и с вероятностью в 90% на нем хоть что то да будет обломано. Виним и проклинаем другого рукожопа что сломал что то на блоке BSM до вас)
Какие бывают блоки BSM?
Начну пожалуй с производителя, их не так уж и много, всего два: DELPHI and SIEMENS. Как первый так и второй производитель делают блоки BSM B2 B3 B4 B5 которые в полном хаотичном порядке устанавливаются на Peugeot and Citroen. Тобиш что на пыжо что на ситро может быть как DELPHI так и SIEMENS.

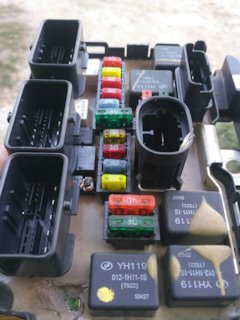

Как выглядят блоки различных производителей?
Как мы все можем видеть отличия на лицо, у DELPHI блок выполнен так, а у SIEMENS так, в остальном их визуальные отличия заканчиваются.
В чем же тогда нахрИн разница этих блоков?
Вот тут интересно☝️Отличия каждого из блоков состоит в его функционале. Тобиш в блоке BSM B2 (самом простом из списка) будут отсутствовать какие то функции, например реле включения ПТФ. Ну и тд по списку. Сказать точно чего именно не будет в вашем блоке не сможет никто, тк это на прямую зависит от страны происхождения автомобиля и его комплектации.
Приведу пример: Рассмотрим блок BSM B3 пожалуй самый часто встречаемый на рынке. В одном из блоков есть реле управления воздушным насосом продувки катализатора, и в точно таком же другом B3 это реле может быть не установлено. Тк одна машина приехала из страны где экологические нормы не позволяют отсутствие этого компонента а другая из Ирана 😆
Как же понять какой именно блок вам нужен?
Ну тут все просто, ездили вы и беды не знали, а тут опачки — полилось из попочки, в машине что то сломалось, к примеру потухли фары и это не проводка и не предохранитель, сдохло реле в блоке BSM. Что мы делаем? В первую очередь не унываем 😉 и смотрим, смотрим какой у вас BSM и его парт номер.
Так вот именно по этому номеру вы ищите себе новый блок, ну если хотите что бы у вас все работало как раньше.
Взаимозаменяемы ли эти блоки?
Ответ ДА! Вы можете поставить себе любой из этих блоков, как B2 B3 B4 B5. Но☝️Вы должны понимать что у блоков разный функционал и определить какой именно он в конкретном блоке визуально невозможно. Я повторю свои слова выше: В ОДИНАКОВЫХ БЛОКАХ (НАПРИМЕР B3 и B3) МОЖЕТ БЫТЬ РАЗНЫЙ ФУНКЦИОНАЛ. Но и утешить вас мои хорошие я тоже могу, Пыжо и Ситро не такие «лохматые» корыта что бы он прям отличался на корню либо вообще отличался. Но тем кто не хочет ездить по рынкам либо разборкам тратя время на замену блока на другой все же СОВЕТУЮ подбирать блок по парт намба, ибо даже подкинув бу блок на месте и быстро проверив что все работает вы можете уехать домой а потом окажется что какая то функция все же не работает, начнете искать причину, ездить по «специалистам» стругать капустку, а дело окажется в том что вы просто установили не тот блок, а конкретной отсутствующей функцией в нем просто давно не пользовались.
Нужно ли привязывать блок BSM к определенной машине?
Ответ: НЕТ! Вставил и поехал, никаких привязок он не требует.
Но все же есть одно НО☝️НО скорее оно не касается данного случая, но все же я упомяну про него. Некоторые функции в различных блоках нужно активировать через компьютер, например захотели вы себе установить ПТФ, Купили туманки, провели провода, резанули бампер или купили новый, блок у вас стоял BSM B2 в котором отсутствует реле включения ПТФ. Можно наколхозить и припаять релюху к блоку B2, можно купить другой блок B3 B4 B5 в котором это реле точно будет. Но после всех этих манипуляций вы должны подключить компьютер и активировать опцию ПТФ ибо без ее активации нихуа светить не будет.
Можно ли разобрать блок BSM для ремонта или впайки того же реле ПТФ?
Ответ: ДА! С дуру можно и сами знаете что… еще и это что сломать.
Сам блок BSM является не разборным. Но имея ровные руки, смекалку, паяльную станцию, кучу времени и стремление можно сделать все.
Нижняя крышка блока снимается очень просто, если вы уж решились накосячить, то обьяснять как ее снять я не буду.
Но если же вы упертый типок, и у вас есть паяльная станция то можно сделать так как сделал один товарищ с Drive2 к сожалению ника не помню, но если ты видишь свою фотку то речь о тебе✋
Скажу прямо этот метод настолько трудо и время затратный что вам проще поработать пару часов грузчиком и купить бу блок BSM за заработанные деньги и не SEXass.
Но есть и другой способ, используя который сношаться почти не нужно, он не на столько трудо и время затратный, поэтому опишу его для вас дорогие мои.
Тк сам блок BSM не особо герметичен, то переживать за последствия такого ремонта не стоит. Все будет работать. Так же при отсутствии конкретно такого же реле можно использовать любое другое от ВАЗа например 😎 единственное что придется посадить его на провода и вывести наружу блока (но это уже крайний вариант) сломалась тачка в мухосранске, до дому пилить пару тыш км а вместо СТО там гараж с ямой с залитым под воротник дядей Толей)
Надежны ли блоки BSM?
Ответ: ДА! Эти блоки достаточно надежны. При отсутствии попадания на них влаги к примеру из за отсутствия защитной крышки на коробке блока, либо отсутствия защитного подкрылка под крылом эти блоки ходят практически всю жизнь автомобиля. Те же кто утверждает что они ломучие, что не покупай бу, что все с ними приезжают и чинят/меняют… ну давайте разберемся: Приезжают машины которым уже как по 20лет, и в которых до сих пор стоят родные блоки. Так где они ломучие? Моей машине в этом году 18 (можно уже толкать как взрослую) и в ней до сих пор стоит родной блок бсм. Поэтому не слушайте разную чухню а просто прочитайте мою запись.
Надеюсь я подробно и ясно разложил по полочкам что такое BSM и с чем его нужно есть.
Информация в этой записи не была взята с форумов либо услышана от «знатоков» все описанное тут основано на длительном и плотном общении с автомобилями данной модели, их ремонте, и обслуживанию.
СТАВИМ ЛАЙК✌️ПОДПИСЫВАЕМСЯ✌️ПИШЕМ КОММЕНТЫ✌️КРИТИКУЕМ МУДИЛУ✌️
Финал по BSM
История с BSM началась около года назад. Перестал работать омыватель лобового стекла. Хотя с виду кажется, что это мелочь, но в зимний слякотный сезон это очень большая проблема. Были неоднократные попытки починить этот узел, начиная с моторчика омывателя (даже был приобретен новый). Товарищи с драйва AG56, Darggen советами помогали как могли, но увы безрезультатно.
Самым загадочным обстоятельством для меня было то, что мультиметр показывал напряжение на фишке моторчика, но мотор не работал.
Не найдя другого способа, относительно победить эту болячку местный электрик «Путин» врезал (слава Богу в незаметном месте) кнопочку, на омывание лобового. Колхоз, ездить как-то надо, да и на тот момент я и не догадывался, что дело в блоке BSM.
Далее были попытки разобрать узел с подрулевыми переключателями, гонял машину электрикам в Ставрополе. Те развели руками и указали на BSM.
Затем была весна. К кнопочке омывателя уже привыкли. И где то в апреле появилась новая беда — машина могла заводиться нормально, могла не заводиться
…
Опять я начал искать не в том месте… Пробовал поменять аккумулятор, купил новый стартер — все мимо.
Тут уже точно понял, что опять виноват наш друг BSM.
Мне на рестайлинг нужен был, код которого начинался на R, в продаже были в основном L.
В итоге на авито увидел в продаже в г. Москве нужный мне.
Созвонившись с парнем, он сказал, что является бывшим ситроеноводом, блок остался у него после продажи машины, все отлично работает, чуть обиделся в голосе, когда я переспросил точно ли работает все «.
В итоге я попросил кузена-студента и он купил мне этот блок.
Вот он.
По прибытию на блоке оказалась перемычка на бензонасос, но спасибо «честному» москвичу, машина на нем завелась и поехала.
Проблемы от BSM полезли позже, когда стали самопроизвольно включаться дворники и не работал дальний свет.
Машина стала даже веселить меня 🙂
Чуть поездив так, жена попросила вернуть старый, т.к. не всегда приятно было видеть возвращаясь к машине, как ситроен приветливо машет дворниками.
Я давно уже готов был купить новый блок, но так и не смог найти точный код для заказа, даже в ситроен-сервисе. А купить блок не той модификации тоже не хотелось.
В сентябре под чутким руководством уважаемого Саши Kapion я препарировал первый BSM и отнес его в радиомастерскую.
Через неделю мне позвонили, что все пропаяли. Никакое реле менять не стали, но сказали, что если скажу какое нужно поменять, то заменят.
Первое время стало лучше, машина редко не заводилась.
Параллельно я начал вести вялотекущие переговоры с Мишей Kolabse по поводу продажи имеющегося у него BSM.
Не то, что бы я ему не верил, но после истории с москвичом очень хотелось убедиться, что все действительно работает. Миша обещал проверить при удобном случае, но все как-то не получалось.
Время шло. Глюки с заводкой стали появляться все чаще. Машина временами могла и 10 минут не завестись. Так дело дошло до ноября, когда в одно прекрасное утро мне не позвонила жена со словами «Этот урод не заводится». Тут я понял, что это уже крайняя стадия, т.к. таким словом она свою любимую машину никогда не называла))
Активизировал переговоры с Мишей, дальше подключился его коллега Валера Shum66, договорились о цене и спасибо ему он сразу же выслал мне блок. Доставку я выбрал максимально быструю и через 2 дня блок уже был у меня в городе.
Быстро установил новый.
Дрожащими руками завел — все отлично.
Уже примерно две недели катаемся все работает четко, даже омыватель забрызгал 🙂
Но Ситр сцуко все равно держит в тонусе.Не знаешь, что еще от него ожидать 🙂
Итак в сухом остатке у меня теперь остался опыт, два полуживых BSM и рабочий стартер.
Кому что надо пишите в личку, договоримся.
Citroen C4 2008, двигатель бензиновый 1.6 л., 109 л. с., передний привод, механическая коробка передач — своими руками
Машины в продаже
Комментарии 31
Привет, Богдан!
Если честно я не сильно разбираюсь в загадочной электронике этих французиков, но судя по описанным тобой симптомам похоже на БСМ. Когда крутит стартер и не заводится подозрение падает на реле бензонасоса, когда стартер вообще не крутит (как было у меня) — на реле стартера.
Я бы порекомендовал поставить на время другой БСМ с другой машины и посмотреть, благо он меняется за пять минут. Сразу станет понятно в нем ли дело.
Спасибо за ответ. У меня дизельная машина в баке нет насоса у меня ТНВД на двигателе установлен. Получается во время езды выскакивают ошибки и я так понимаю что то с сопротивлением в этом блоке или в блоке БСИ тот что в салоне и последующий запуск как бы не возможен. Но я как снял этот блок БСМ почистил по стучал по нему пока ездит все норм без ошибок и заводиться нормально.
белое купе))) четко ))
не повезло тебе ))
ну можно было б все кондеры поменять в боке, может вылечилось бы ))
у меня гур было запускался со 2 пуска мотора, потом с 5, потом с 15, вскрыл плату управления а там банка вспухшая, я все банки поменял и теперь всё отлично работает!
тут твердотелые кондеры, на них вспухаемость не видно, раз блок уже препарирован попробуй просто их все поменять, авось получится, они стоят копейки!
на фото их всего 2
Спасибо за совет! Но мне все же кажется, что проблема была в каких-то из реле.
Читая подобные записи порой думаешь что ездишь не на авто а на пороховой бочке.
И чего теперь ждать от моего «урода» не известно)
ИНФОРМАЦИЯ О BSI
Введение
В настоящее время есть различные BSI для каждой модели, которые производит Ситроен. Хотя блоки различны, они используют одинаковые коннекторы и многие контакты имеют одинаковое назначение.
BSI — это компьютер похожий на обычный PC, который мы имеем дома. Помните о том, что при отключении и подключении питания BSI необходимо выполнять определенные процедуры, чтобы избежать повреждения кода программного обеспечения и потери настроек и данных.
Несоблюдение этих простых правил может привести к потере конфигурации или выходу из строя BSI. Восстановление может оказаться очень дорогостоящим и трудоёмким.
Активность BSI
BSI может быть активирован при включении определенных функций — ключом с дистанционным управлением, открытой дверью или включенным радио. В этом случае Блок (BSI) немедленно переключается на полный рабочий режим.
При выключении зажигания Блок продолжает работать 2 минуты и затем переключается в спящий режим ‘Standby’/’Power Save’ в течении следующей минуты. В этом случае он потребляет ток около 0.02A (20мА). Однако, если водитель включил какое либо оборудование, то BSI работает в течение 30 минут в режиме Economy Mode.
Любое обесточивание BSI в активном состоянии, может вызвать проблемы, упомянутые во введении.
Чтобы этого не случилось запомните «Правило трех минут»!
Отключение АКБ (Правило трех минут)
1. Всякий раз, когда требуется отключение АКБ, необходимо выключить все подсветки салона и прочее оборудование, закрыть все двери и опустить стекло водителя (чтобы был доступ в салон через него).
2. Выключите зажигание и выньте ключ из замка зажигания, а также отключите DIAG 2000 от сервисного разъема, если он подключен.
3. Ждите полные 3 минуты прежде, чем отключить батарею (по прошествии трех минут можно услышать щелчок реле питания Блока).
BSI нужно позволить заснуть, то есть перейти в Economy Mode. Не управляйте никаким оборудованием в это время. Помните, даже открытие капота разбудит BSI на автомобиле, оснащенном сигнализацией или освещение подкапотного пространства.
Если АКБ находится под капотом, сначала откройте капот. У Пежо 807 можно отключить АКБ через окно водителя, только сперва откройте к ней доступ открыв покрытие пола.
Всегда отключайте DIAG 2000, поскольку BSI не засыпает, когда подключен диагностический компьютер. Убедитесь в том, что дистанционный ключ от такой же модели Пежо не используется около Вашего автомобиля, поскольку это также может разбудить BSI.
Подключение АКБ
Вы должны всегда выполнять следующую процедуру при подключении АКБ, называемую ‘Мягкой Перезагрузкой’ (Soft Reboot), чтобы минимизировать возможность повреждения BSI.
Убудитесь, что процедура отключения АКБ соблюдена, и что все функции BSI были выключены с открытым окном водителя.
1. Закройте все двери на транспортном средстве.
2. Извлеките ключ из замка зажигания.
3. Подключите АКБ.
4. Ждите 10 секунд.
5. Включите фары через окно водителя. Вы услышите звук ‘Бом’.
6. Включите зажигание, произойдет активация и проверка систем автомобиля.
После подключения батареи: Если функция автомобиля, управляемая BSI, например, подсветка салона, включена, то есть возможность сбоя или повреждения конфигурации и программы BSI.
Запуск от внешнего источника питания — «Прикуривание»
Определенные предосторожности должны соблюдаться, когда автомобиль с BSI запускается методом «прикуривания». Несоблюдение правил, может привести к выводу из строя ECU, BSI и блока управления двигателем. Помните: чтобы избежать скачка напряжения, первым всегда подсоединяют и отсоединяют массовый провод.
1. Соблюдая последовательность, подсоедините провода большого сечения к АКБ автомобиля-донора, а затем подключите их к клеммам АКБ вашего автомобиля (зажигание должно быть выключено) и затем заведите его.
2. Ждите несколько минут работы на холостом ходу, чтобы стабилизировался ток заряда АКБ. Не повышайте оборотов двигателя.
3. Включите мощные потребители электроэнергии: фары, подогрев заднего стекла и вентилятор отопителя.
4. Отсоедините провода от АКБ (сперва массовый провод, затем плюсовой).
5. Последовательно выключите включенные ранее потребители.
6. Не выключайте двигатель и дайте АКБ подзарядиться.
Включение мощных потребителей защищает от броска высокого напряжения при отсоединении проводов.
Замена BSI
1. Выполните процедуру отключения BSI, пункты 1,2 и 3. Соблюдайте Правило 3-х минут.
2. Замените BSI.
3. Подключите АКБ, откройте дверь и включите зажигание.
4. Подключите DIAG 2000 и загрузите последнюю версию программного обеспечения BSI (кроме Пежо 406, BSI которых должны поставляться с последней версией программного обеспечения).
5. Проведите Конфигурацию/Инициализацию BSI, после ‘Процедуры Калибровки
BSI после Загрузки’.
Обратите внимание:
При замене BSI может поставляться со старыми версиями программного обеспечения.
Вы должны загрузить последнюю версию программного обеспечения прежде, чем заменить и начать инициализацию и конфигурацию BSI, за исключением BSI Пежо 406, который не может быть загружен.
Вы должны придерживаться Правила 3-х минут. Несоблюдение этого правила может привести к неработоспособности BSI при обращении к ECU управления двигателем и автомобилем. Помните, что у Вас только есть толькот три попытки калибровать ECU управления двигателем к BSI.
АКБ должна быть полностью заряженой, иначе инициализация и конфигурация могут потерпеть неудачу.
