За что отвечает реле бензонасоса нексия

Предохранители и реле Daewoo Nexia N100

У каждого владельца нексии должна быть обозначение реле и предохранителей. Чтобы потом не искать в интернете и не листать книги ( у кого то есть )

Монтажный блок предохранителей и реле расположенный в салоне автомобиля слева за панелью приборов. ))

F1 [ 10 А ] — Электронный блок управления двигателем.
F2 [ 10 А ] — Габаритное освещение.
F3 [ Резерв ]
F4 [ 20 А ] — Дальний свет фар
F5 [ 10 А ] — Ближний свет и электрокорректор (левая фара)
F6 [ 10 А ] — Ближний свет и электрокорректор (правая фара)
F7 [ 30 А ] — Топливный насос, форсунки
F8 [ 20 А ] — Указатели поворота ( аварийная сигнализация), сигналы торможения.
F9 [ 30 А ] — Стеклоочиститель и стеклоомыватель.
F10 [ 10 А ] — Электропривод замка крышки люка заливной горловины топливного бака
F11 [ 10 А ] — Реле компрессора системы кондиционирования.
F12 [ 30 А ] — Электровентилятор системы охлаждения(низкая скорость).
F13 [ 20 А ] — Щиток приборов, цифровые часы, прикуриватель, зуммер, фонари света заднено хода, генератор, обогрев заднего стекла.
F14 [ 30 А ] — Звуковой сигнал, электровентилятор системы охлаждения(высокая скорость).
F15 [ 20 А ] — Плафон освещения салона и багажного отделения, электропривод антенны
F16 [ 30 А ] — Электростеклоподьемники
F17 [ 10 А ] — Автомагнитола ( питание от замка зажигания)
F18 [ 30 А ] — Автомагнитола (питание от аккумуляторной батарей), электрообогрев заднего стекла, электропривод замка крышки багажного отделения, центральный замой.
Предохранители на внутренней стороне монтажного блока.
F19 [ 30 А ] — Электровентилятор климатической установки
F20 [ 30 А ] — Протифотуманные фары

(1) — Реле-прерыватель указателей поворота и аварийной сигнализации.
(2) — Электровентилятор системы охлаждения (высокая скорость).
(3) — Топливный насос.
(4) — Противотуманные фары.
(5) — Электровентилятор климатической установки (максимальная скорость).
(6) — Прерывистый режим стеклоочистителя.
(7) — Электрообогрев заднего стекла (с функцией автоматического отключения).
(8) — Ближний свет фар (при включении дальнего света).
(9) — Звуковой сигнал.
(10) — Компрессор системы кондиционирования.
(11) — Электровентилятор системы охлаждения (малая скорость).
(12) — Фары.
(13) — Наружное освещение.
(14) — Зуммер.

Источник

Про реле топливного насоса

Насобирал разных реле.
Так как в этом сезоне мне предстоит победить электрику в этой машине. Я, пока ещё зима весна собираю комплектующие. Рылся в каталогах и нашёл реле топливного насоса с номером 94580644. Прикол был в том, что реле значилось как Bosh, но номер из диапазона GM. Я его сразу же заказал. Кто же знал, что ждать я его буду больше 3-х месяцев. Уже и зима закончилась (по крайней мере в календаре) и вот реле приехало.

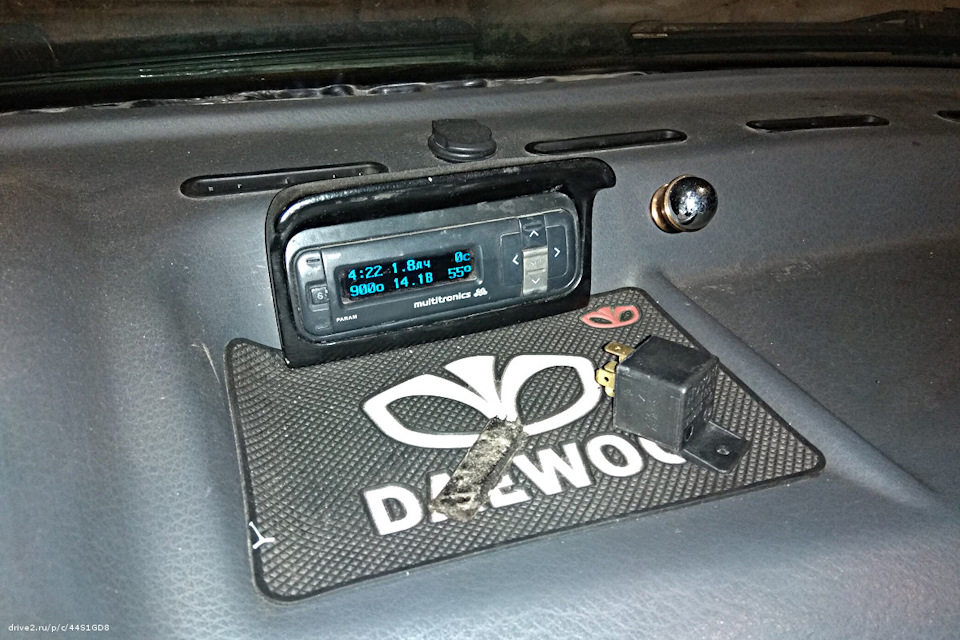

Оказалось, что это обычное пятиконтактное реле с ножкой для крепления, которое в каталоге Bosh тоже есть со сроком доставки 13 дней. Зато это реле на себе несёт гордую надпись: «Made in Germany». Потому что все остальные реле Bosh, которые я к этому моменту купил (и они приехали), они «Made in Portugal».

Чёрное реле ещё и больше размерами. Такое чувство, что оно много лет лежало на каком-то складе, который ликвидировали и распродают остатки. Как бы там ни было, оно у меня и готово поработать как реле бензонасоса. Моё, напомню, греется — это основная к нему претензия. Греется оно до 47°C, вроде как не много, но рукой ощущается. Мы можем протестировать это новое реле. Кроме того, для тестов у меня ещё есть два пятиконтактных цветных реле Bosh.

Буду пробовать разное.
Различаются они только резистором. Я, наверное, фиолетовое не буду тестировать, оно реализует ту же схему, что и чёрное. Начну с чёрного. Российское реле, которое стоит с завода долой.

Ещё раз посмотрел на ножки, чтобы убедиться, что они идентичны.

И поставил чёрное. Текущий пробег был 212693 км.

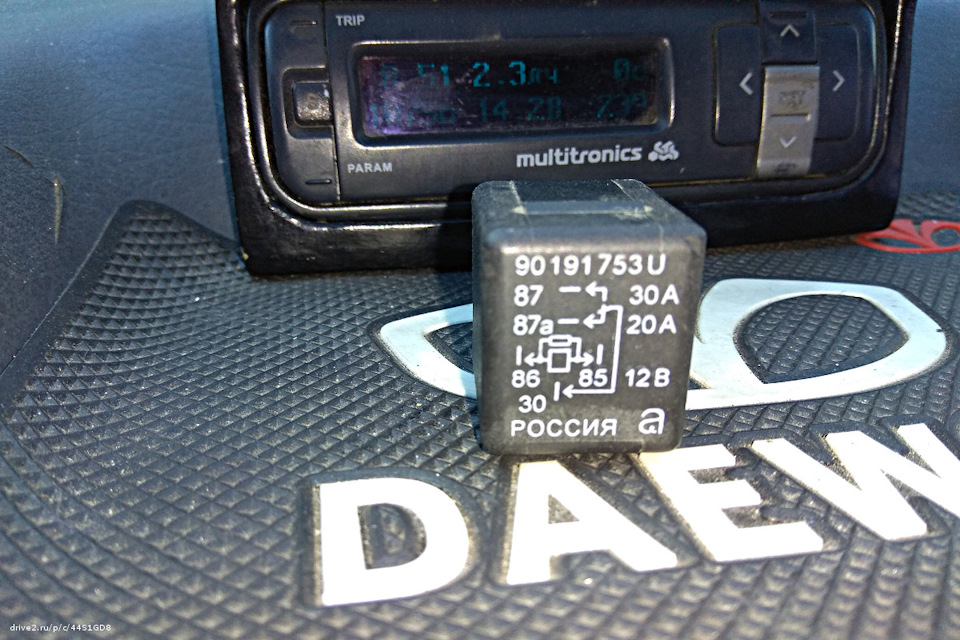

Кстати, у российского реле тоже есть резистор в схеме. Зачем он вообще нужен, кто знает?

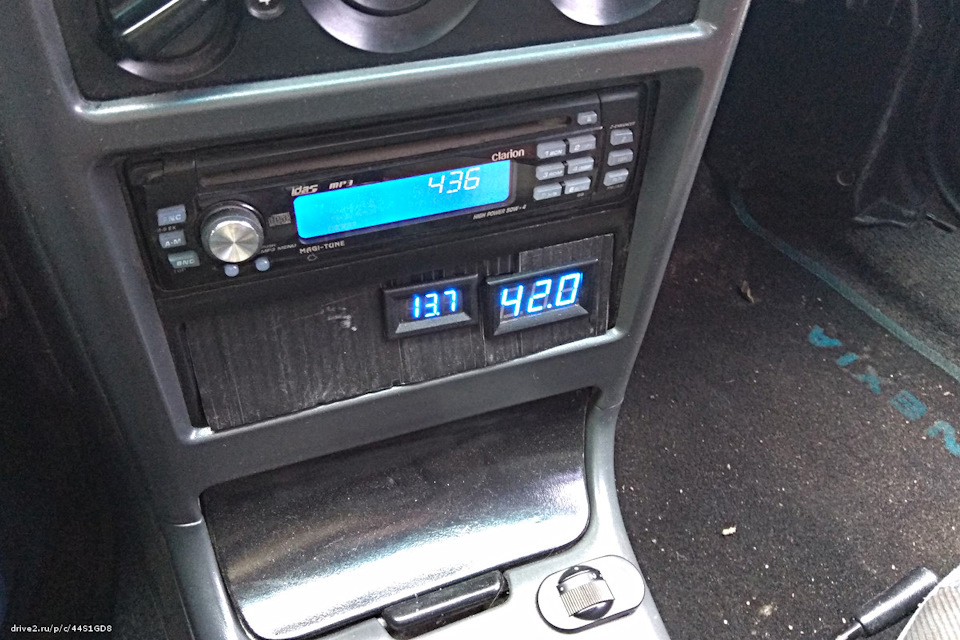

Измерил температуру его корпуса. За мой стандартный утренний пробег до работы (1 час и 20 км) корпус реле нагрелся до 42°C.

Уже лучше, но как по мне, это так же как и у старого реле. Ладно, пусть поездит хотя бы 1000 км, посмотрим, не случился ли чего.

За время его эксплуатации ничего не случилось, а машина уже несколько раз не стартовала с первого раза (это основная претензия к электрике). Значит реле топливного насоса не участвует в этом саботаже. Пора реле снимать. Сидит оно там крепко, пришлось поддевать пластиковой лопаткой. Выпало оно вместе с куском колхозной вибры.

Текущий пробег был 213979 км. Проехало реле 1286 км. Можно ставить на его место серое реле.

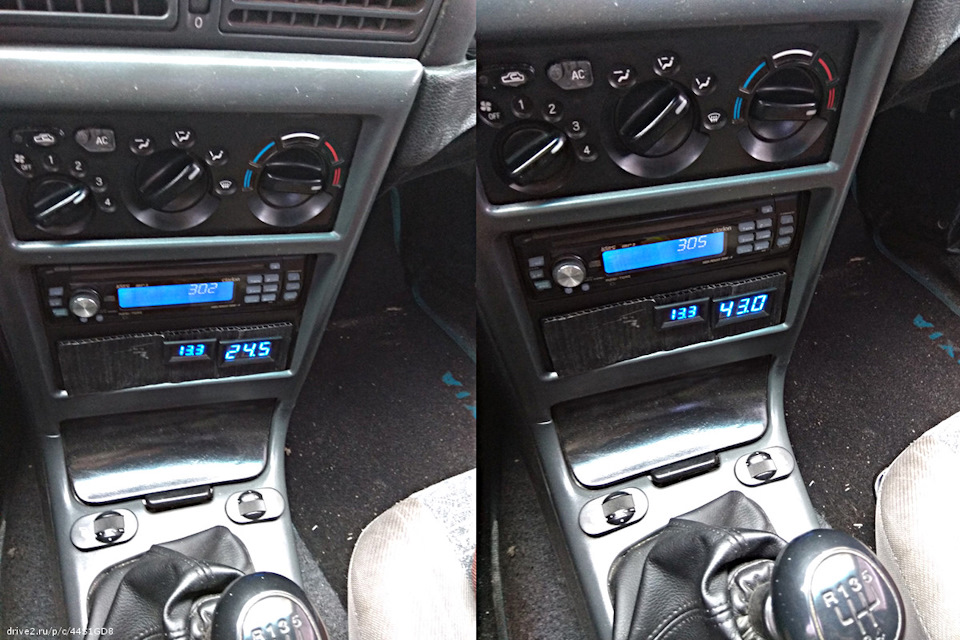

Температуру тоже измерил, 43°C. В салоне, кстати, 24,5°C.

Пусть тоже 1000 км отъездит. Пока что столько не набежало, но уже машина не заводилась с утра, т.е. это реле не участвует. Оставлю то, которое меньше греется. Пока что лидирует чёрное. До тепла как раз доездит, а потом его можно будет куда-то ещё применить.

Текущий пробег: 214618 км.

Update 08/07/2018
Поменял реле, серое на чёрное на пробеге: 227824 км.

Update 31/10/2018
Последнее время, как похолодало, я замечаю следующее: топливный насос не всегда стартует с поворотом ключа в зажигание. Я начал с простого: проверил предохранитель. Он цел. Поменял реле на серое. Наблюдаю. Если к этой теме не вернусь — то виновато чёрное реле…

Текущий пробег: 245062 км.

Запчасти

Daewoo Nexia 2008, двигатель бензиновый 1.6 л., 1 л. с., передний привод, механическая коробка передач — электроника

Машины в продаже

Комментарии 16

Бывает такое с утра заведётся и троит?А если заглушить и завести то пропадает троение?

Может у вас бензонасос клинит? Была такая фигня у свояка на венике, он тоже и реле менял и проводку перебирал, а потом насос в один день сдох, мы его вытащили проверили напрямую от акб и он молчал пока по нему не стукнешь, заменили насос и все стало идеально

Как гарантированно проверить, что он клинит? В режиме зажигания его слышно, как он нагнетает давление в магистраль, ну, всмысле, что работает слышно, а вот что там с давлением, действительно не известно

Да не как не узнать это, просто если у него внутри есть выработала ротор может болтаться и задевать за статор от чего будет лишнее сопротивление которое будет приводить к нагреву реле, да и заменить его не так уж и дорого даже чисто для себя будешь знать что насос новый и нормально качает

Источник

Предохранители и Реле Применяемые в Нексии – Схема, Фото

В Дэу Нексия расположение предохранителей и реле можно посмотреть внизу, под рулевой колонкой, открыв декоративную крышку. Под ней прячутся предохранители и реле.

Однажды в свою Нексия в прикуриватель я вставил видеорегистратор, а он оказался бракованный и замкнул. Дело было на ходу, и у меня сразу же погасла приборная панель, загорелся значок аккумулятора. Я подумал что сломался генератор. Потом я нашел эту статью, и понял что просто вышибло предохранитель.

Расположение предохранителей

Для тех кому срочно нужно увидеть расположение предохранителей – таблица.

Блок предохранителей в Нексии

Предохранители на Нексии отвечает за сохранность электроприборов. При замыкании первым сгорает предохранитель, тем самым оберегая электроприбор. Схема блока предохранителей на нексии 8кл 16кл идентичны и на нексии n100 и n150 блоки тоже взаимозаменяемы.
У каждого уважающего себя автомобилиста должна быть такая схема под рукой. Также замена предохранителей должна производится на заглушенном двигателе.
У нексии блок предохранителей двойной, с внешней видимой стороны расположены основные предохранители и реле, а с обратной стороны расположены остальные реле.

Для различия между собой предохранители бывает нескольких цветов. Каждый цвет имеет номинал по амперам.

Красный – 10 Ампер

Синий – 15 Ампер

Желтый – 20 Ампер

Зеленый – 30 Ампер

Предохранители применяемые в Нексии

(Нажми на интересующий тебя предохранитель и узнай за что отвечает)

Какой предохранитель за что отвечает, узнай ниже.

Этот предохранитель отвечает за питание мозгов, если достать данный предохранитель то автомобиль не запуститься.

Если у Вас не работает подсветка номера и габаритные огни, то проверьте этот предохранитель.

Тоже предохранитель на мозги, но в большинстве машин здесь пустое место.

Предохранитель отвечает за работу сразу обоих лампочек дальнего света, поэтому если не горит дальний свет, то проверьте этот предохранитель. Если не горит ни правая ни левая фара дальнего, то скорее причина в предохранителе, если не горит с одной стороны, то перегорела лампочка.

Свет ближнего света с электрокорректором пучка направления света, если у вас не работает корректор и не светит ближний, то проверь предохранитель

Тоже самое что и f5, но правая сторона автомобиля

На бензонасос идёт предохранитель на 30 Ампер, не рекомендуется ставить больший.

Аварийка может замкнуть свет, если у вас перегрел этот предохранитель, то проверьте аварийку или поворотники

Если не работает стеклоочиститель то не факт что это предохранитель, но проверить стоит

Зимой частая проблема – не открывается лючок, если много нажимать на кнопку скорее всего электро моторчик выйдет из строя, но перед этим проверьте предохранитель

По распиновке схемы предохранителей на нексии здесь находится предохранитель на кондиционер, если нет кондиционера – нет предохранителя.

Важный предохранитель, всегда проверяйте его, чтобы не было проблем с охлаждением двигателям.

Если у Вас вышибает этот пред, значит где то КЗ. Как только сгорит этот предохранитель вы сразу поймёте – панель приборов потухнет, прикуриватель перестанет работать.

Держите всегда предохранитель целым, чтобы отсутствие охлаждения не повредило двигатель

Если не горит свет в салоне, то виноват предохранитель или лампочка. Проверьте сначала предохранитель

Если не работает ни один стеклоподъемник, то сгорел пред. Они сгорают обычно зимой.

Если не работает магнитола – посмотри его

Багажник не реагирует на кнопку открывания, а центральный замок и магнитола молчат? Это сгорел предохранитель.

РЕЛЕ 1 указателей поворота

РЕЛЕ 2 электродвигателя вентилятора (ВЫСОКАЯ СКОРОСТЬ)

РЕЛЕ 3 топливного насоса

Если Вы хотите узнать подробнее про реле топливного насоса, то рекомендую прочитать нашу статью.

РЕЛЕ 4 противотуманных фар

Реле с обратной стороны блока предохранителей

У нексии с обратной стороны блока предохранителей еще стоят несколько важных реле и предохранителей.

РЕЛЕ 5 Основное реле мощных включаемых электрических цепей

РЕЛЕ 6 Режимов лобового стеклоочистителя

РЕЛЕ 7 Обогрева заднего стекла. Обогрев заднего стекла имеет функцию авто отключения.

РЕЛЕ 8 Ближнего света при совместном включении дальнего света

РЕЛЕ 9 Звукового сигнала

РЕЛЕ 10 Реле компрессора кондиционера

РЕЛЕ 11 Вентилятора охлаждения радиатора (маленькая скорость)

РЕЛЕ 12 Головного света

РЕЛЕ 13 Наружного освещения

РЕЛЕ 14 Зуммер, включается если Вы не пристегнули ремень безопасности.

Предохранители защищают прибор, или устройство от выхода из строя. Они сгорают когда на цепь поступает высокая нагрузка, поэтому категорически запрещено ставить больший по номиналу предохранитель, так как это может привести к возгоранию проводки. Если предохранитель не сработал и не сгорел – значит не правильно подобран номинал преда. Он измеряется в Амперах, купить предохранители на нексию можно в любом магазине, также если не имеются запасных можно вытащить из другого места, которое не влияет на нормальную работу автомобиля – это кондиционер, антенна и освещение салона.

Также запрещено ставить временные перемычки вместо предохранителей, это тоже может плохо кончится для вашей нексии.

Добавь статью в закладки или поделись с другом, чтобы схема была под рукой всегда.

Источник

Блок предохранителей Daewoo Nexia N100

Предохранители и реле Дэу Нексия N150

Большая часть электрических цепей защищена плавкими предохранителями. Мощные потребители (фары, электродвигатель вентилятора системы охлаждения, электробензонасос и т.п.) подключаются через реле. Информация актуальна для моделей Дэу Нексия 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2020, 2020 года выпуска. Предохранители и реле находятся в монтажном блоке.

Для доступа к монтажному блоку снимаем защитную крышку в панели приборов.

На внутренней стороне крышки монтажного блока приведена схема расположения предохранителей и реле, установленных на наружной стороне в блоке. Номинал предохранителей, защищаемые ими цепи и назначение реле приведены в таблицах. Расположение предохранителей и реле на наружной стороне монтажного блока

Расположение предохранителей и реле на внутренней стороне монтажного блока

Предохранители и реле Дэу Нексия N100

Плавкие вставки, предохранители и реле включения электрооборудования автомобиля установлены в блоке, расположенном слева за панелью приборов.

На крышке блока находится схема расположения предохранителей.

Часть блока предохранителей и реле, закрываемая крышкой панели приборов

Нижняя часть блока предохранителей и реле

Замена предохранителей и реле

Перед заменой предохранителя необходимо определить и устранить причину его перегорания. Во избежание выхода из строя приборов электрооборудования нельзя устанавливать предохранители с увеличенным номиналом или самодельные.

Последовательность выполнения 1. Подготавливаем автомобиль к выполнению работы.

2. Снимаем крышку панели приборов.

3. По схеме, нанесенной на обратной стороне крышки, и таблицам (см. выше) находим предохранитель неисправной цепи и извлекаем его.

Неисправный предохранитель можно определить по перегоревшей нити.

Иногда нить предохранителя остается целой, в то время как ее соединение внутри предохранителя нарушено. Визуально определить такую неисправность невозможно. В этом случае оценить состояние предохранителя можно при помощи омметра.

4. Устанавливаем новый предохранитель соответствующего номинала.

5. Для замены реле извлекаем его из блока, предварительно определив неисправное по таблице (см. выше).

Убедиться в неисправности реле можно, проверив его, или установив на его место другое — заведомо исправное.

6. Устанавливаем на место крышку блока.

Информация актуальна для моделей Дэу Нексия 1994, 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008 года выпуска.

Процесс снятия и замены

Если требуется заменить предохранитель, то помните о том, что следует использовать новый элемент такой же мощности, как и сгоревший.

Конечно же, предохранители между собой взаимозаменяемы, однако, учитывайте тот факт, что разным цепям в проводке вашего автомобиля необходима разная защита. Если вы не знаете, какая мощность у выгоревшего элемента, то просто посмотрите на него: на детали указаны цифры, это и есть мощность.

Транспортное средство Daewoo Nexia

В том случае, если вы недавно заменили элемент, но он практически сразу же вновь перегорел, то это может быть следствием короткого замыкания. Для начала нужно ликвидировать саму причину, то есть проверить участок проводки, за который отвечает реле или предохранитель, и избавиться от нее. На практике обычно основными причинами систематического выхода из строя элементов является оборвавшийся или износившийся провод. Поэтому перед заменой элемента его лучше будет заменить.

Также воздержитесь от установки самодельных устройств. Очень часто автомобилисты допускают такие ошибки, но ни к чему хорошему такие действия не приводят. Итак, приступим к замене предохранителей.

Перед тем, как приступить к замене, выключите зажигание и отключите минусовую клемму аккумуляторной батареи. После этого нужно снять пластиковую крышку, расположенную с водительской стороны приборной панели. Найдите предохранитель, который необходимо заменить. Если у вас возникли трудности с его поиском, то воспользуйтесь нашим мануалом или посмотрите на обратную сторону крышки монтажного блока — там описана схема и предназначение всех деталей. Вытащите его и замените на новый. Аналогичные действия проделайте, если вам нужно заменить реле. Демонтируйте сгоревший компонент и замените его на новый. После этого закройте крышку и подключите на место минусовую клемму аккумулятора.

Предохранители и Реле Применяемые в Нексии — Схема, Фото

В Дэу Нексия расположение предохранителей и реле можно посмотреть внизу, под рулевой колонкой, открыв декоративную крышку. Под ней прячутся предохранители и реле. Однажды в свою Нексия в прикуриватель я вставил видеорегистратор, а он оказался бракованный и замкнул. Дело было на ходу, и у меня сразу же погасла приборная панель, загорелся значок аккумулятора. Я подумал что сломался генератор. Потом я нашел эту статью, и понял что просто вышибло предохранитель.

Расположение предохранителей

Для тех кому срочно нужно увидеть расположение предохранителей – таблица.

Блок предохранителей в Нексии

Предохранители на Нексии отвечает за сохранность электроприборов. При замыкании первым сгорает предохранитель, тем самым оберегая электроприбор. Схема блока предохранителей на нексии 8кл 16кл идентичны и на нексии n100 и n150 блоки тоже взаимозаменяемы. У каждого уважающего себя автомобилиста должна быть такая схема под рукой. Также замена предохранителей должна производится на заглушенном двигателе. У нексии блок предохранителей двойной, с внешней видимой стороны расположены основные предохранители и реле, а с обратной стороны расположены остальные реле.

Для различия между собой предохранители бывает нескольких цветов. Каждый цвет имеет номинал по амперам.

Красный – 10 Ампер Синий – 15 Ампер Желтый – 20 Ампер Зеленый – 30 Ампер

Предохранители применяемые в Нексии

Расположение и назначение предохранителей
(Нажми на интересующий тебя предохранитель и узнай за что отвечает)

Какой предохранитель за что отвечает, узнай ниже.

Этот предохранитель отвечает за питание мозгов, если достать данный предохранитель то автомобиль не запуститься.

Если у Вас не работает подсветка номера и габаритные огни, то проверьте этот предохранитель.

Тоже предохранитель на мозги, но в большинстве машин здесь пустое место.

Предохранитель отвечает за работу сразу обоих лампочек дальнего света, поэтому если не горит дальний свет, то проверьте этот предохранитель. Если не горит ни правая ни левая фара дальнего, то скорее причина в предохранителе, если не горит с одной стороны, то перегорела лампочка.

Свет ближнего света с электрокорректором пучка направления света, если у вас не работает корректор и не светит ближний, то проверь предохранитель

Тоже самое что и f5, но правая сторона автомобиля

На бензонасос идёт предохранитель на 30 Ампер, не рекомендуется ставить больший.

Аварийка может замкнуть свет, если у вас перегрел этот предохранитель, то проверьте аварийку или поворотники

Если не работает стеклоочиститель то не факт что это предохранитель, но проверить стоит

Зимой частая проблема – не открывается лючок, если много нажимать на кнопку скорее всего электро моторчик выйдет из строя, но перед этим проверьте предохранитель

По распиновке схемы предохранителей на нексии здесь находится предохранитель на кондиционер, если нет кондиционера – нет предохранителя.

Важный предохранитель, всегда проверяйте его, чтобы не было проблем с охлаждением двигателям.

Если у Вас вышибает этот пред, значит где то КЗ. Как только сгорит этот предохранитель вы сразу поймёте – панель приборов потухнет, прикуриватель перестанет работать.

Держите всегда предохранитель целым, чтобы отсутствие охлаждения не повредило двигатель

Если не горит свет в салоне, то виноват предохранитель или лампочка. Проверьте сначала предохранитель

Если не работает ни один стеклоподъемник, то сгорел пред. Они сгорают обычно зимой.

Если не работает магнитола – посмотри его

Багажник не реагирует на кнопку открывания, а центральный замок и магнитола молчат? Это сгорел предохранитель.

РЕЛЕ 1 указателей поворота

РЕЛЕ 2 электродвигателя вентилятора (ВЫСОКАЯ СКОРОСТЬ)

РЕЛЕ 3 топливного насоса

Если Вы хотите узнать подробнее про реле топливного насоса, то рекомендую прочитать нашу статью.

РЕЛЕ 4 противотуманных фар

Реле с обратной стороны блока предохранителей

У нексии с обратной стороны блока предохранителей еще стоят несколько важных реле и предохранителей.

РЕЛЕ 5 Основное реле мощных включаемых электрических цепей

РЕЛЕ 6 Режимов лобового стеклоочистителя

РЕЛЕ 7 Обогрева заднего стекла. Обогрев заднего стекла имеет функцию авто отключения.

РЕЛЕ 8 Ближнего света при совместном включении дальнего света

РЕЛЕ 9 Звукового сигнала

РЕЛЕ 10 Реле компрессора кондиционера

РЕЛЕ 11 Вентилятора охлаждения радиатора (маленькая скорость)

РЕЛЕ 12 Головного света

РЕЛЕ 13 Наружного освещения

РЕЛЕ 14 Зуммер, включается если Вы не пристегнули ремень безопасности.

Предохранители защищают прибор, или устройство от выхода из строя. Они сгорают когда на цепь поступает высокая нагрузка, поэтому категорически запрещено ставить больший по номиналу предохранитель, так как это может привести к возгоранию проводки. Если предохранитель не сработал и не сгорел – значит не правильно подобран номинал преда. Он измеряется в Амперах, купить предохранители на нексию можно в любом магазине, также если не имеются запасных можно вытащить из другого места, которое не влияет на нормальную работу автомобиля – это кондиционер, антенна и освещение салона.

Также запрещено ставить временные перемычки вместо предохранителей, это тоже может плохо кончится для вашей нексии.

Добавь статью в закладки или поделись с другом, чтобы схема была под рукой всегда.

Салонный монтажный блок

Монтажный блок в салоне Нексии находится слева от руля в нижней части приборной панели, под кнопками открытия багажника и бензобака. Чтобы добраться до него, нужно открыть крышку. Предохранители и реле на нём находятся с двух сторон — на передней стороне, обращённой к водителю и на нижней стороне, обращённой к педалям. Чтобы поменять реле и один из двух передохранителей с нижней стороны, возможно потребуется достать весь монтажный блок или повернуть его.

Предохранители в салонном монтажном блоке

F1 (10 А) — электронный блок управления двигателем (ЭБУ).

F2 (10 А) — габаритные огни. Если у вас не работают габариты, проверьте ручку-переключатель света и поворотников, она могла выйти из строя или повредиться контакты/провода в её основании. Цена нового переключателя света около 700-1000 руб. Также проверьте контакты этого предохранителя, бывает, что они обгорают, очистите их и добейтесь хорошего контакта предохранителя в гнезде. Причина может быть также в реле M и его контактах. Возможно ещё, что в монтажном блоке перегорели дорожки.

Если предохранитель перегорает очень часто, значит где-то короткое замыкание. Проверьте разъёмы в каждой фаре, а также провода, особенно те, которые идут в жгутах по днищу автомобиля. Они могли передавиться или оборваться. Общая схема проводки и разъёмов в конце этой статьи. Не забудьте проверить сами лампы габаритных огней, бывает что они перегорают все одновременно или одна за другой.

F3 — резервный.

F4 (20 А) — дальний свет фар. Чтобы включить дальний свет, нужно переместить левую ручку под рулём в дальнее от себя положение. Чтобы моргнуть, потянуть на себя. Если у вас не работает дальний свет, проверьте исправность ламп (могли перегореть сразу обе), исправность реле L, H и их контактов, контакты в гнезде предохранителя. Подрулевой переключатель также может быть одной из причин. Если выше указанное исправно, скорее всего дело в проводке или конактах в разъёмах фар.

F5 (10 А) — ближний свет, электрокорректор левой фары. F6 (10 А) — ближний свет, электрокорректор правой фары. Если дальний свет работает, а ближний нет, скорее всего дело в подрулевом выключателе света, проверьте его контакты и провода, прочность разъёмов. Можно снять выключатель, аккуратно разобрать его и проверить пластины на наличие короткого замыкания, а также пластмассовый переключатель, надёжно ли размыкает контакты. Не забудьте проверить исправность ламп в фарах, даже если не работают обе фары ближнего, а также контакты в разъёмах и провода. Причина отсутствия света может быть и в контактной группе замка зажигания. Если не разбираетесь в электрике, лучше обратитесь в сервис.

F7 (30 А) — бензонасос, топливные форсунки.

Если перестал работать топливный насос, проверьте контакты в гнезде предохранителя, а также реле C и его контакты. Если они окислились или есть следы подгорания, замените реле. Может быть нет контакта в замке зажигания или контактной группе. Если происходят перебои в работе бензонасоса, двигатель то заводится, то нет, скорее всего реле, либо возможно дело в топливном фильтре, который нужно заменить.

При низких температурах и их перепадах может помочь испаритель конденсата, который заливается в бак вместе с бензином. Также из-за некачественного бензина может выйти из строя сам насос. Проверить можно, подав на него напряжение 12 В напрямую, либо подключив вместо топливопроводной магистрали шланг, опущенный в ёмкость.

Ещё бензонасос может не работать из-за проводки в салоне внизу слева от водителя, у левого переднего крыла. Чтобы добраться до проводов, нужно снять обшивку слева от педали сцепления. Увидев колодку разъёма, проверьте все провода и соединения, идущие от него. Жёлто-коричневый или бело-коричневый провод отвечает за работу бензонасоса. Проверьте также, чтобы провода не были перебиты возможными вкрученными в кузов саморезами.

Если ничего описанное не помогло и в контактной группе замка зажигания установлено разгрузочное реле, проверьте его и при необходимости замените.

F8 (20 А) — поворотники, аварийная сигнализация, стоп-сигналы. Если перестали работать указатели поворотов, первым делом проверьте этот предохранитель и реле-прерыватель A, а также его контакты. Если поворотники работают с перебоями, дело скорее всего в этом же реле A, в проводке или в коротком замыкании в разъёмах поворотников. Если при включении указателей поворотов не работают ни поворотники, ни контрольные лампы на приборной панели, скорее всего дело в подрулевом переключателе, его контактах или реле.

Если не работает «аварийка», скорее всего дело также в реле, в самой кнопке и её контактах или проводке от кнопки до предохранителя/реле. Не забудьте также проверить сами лампочки в поворотниках.

F9 (30 А) — стеклоочиститель, омыватель.

Если не работают «дворники», посмотрите реле F и его контакты. Проверьте, работает ли сам мотор-редуктор, подав на него напряжение 12 В, плотно ли закручены гайки на валах держателей очистителей, исправен ли механизм трапеции. Проверьте исправность правого подрулевого переключателя, контакты и провода в его разъёме. Ещё причина некорректной работы мотора очистителя может быть в плохом контакте на массу. Попробуйте напрямую замкнуть проводом корпус автомобиля с корпусом мотора и проверить его работу.

Если на улице низкая температура, проверьте, не замёрз ли механизм очистителей, особенно валы с гайками, при необходимости очистите ото льда и влаги.

F10 (10 А) — электропривод замка крышки бензобака.

F11 (10 А) — реле компрессора кондиционера. Чтобы после зимы кондиционер работал исправно, зимой рекомендуется время от времени включать его в тёплом месте (гараж, бокс, автомойка), чтобы уплотнительные соединения смазывались. Иначе их придётся менять весной. При низкой температуре из-за отсутствия давления кондиционер не включится. Если перестал работать кондиционер, проверьте помимо этого предохранителя также реле J. Возможно в системе закончился фреон. Проверить можно открутив колпачок на боковой части ресивера, расположен недалеко от аккумулятора. Нажав на клапан, фреон должен с шипением выходить из отверстия, значит давление и газ есть.

Если давления нет, проверьте датчик давления, установленный на трубке около воздушного фильтра. При замыкании контактов в двухконтактном разъёме датчика давления кондиционер должен включаться. Заправьте систему фреоном, предварительно проверив систему на отсутствие утечек. Утечки могут быть в соединениях, трубках и радиаторе кондиционера.

Дело может быть также в муфте, которая при включении кондиционера должна передвигаться (будет слышен щелчок), если она не работает, проверьте её разъём, также можно проверить, подав на неё напряжение 12 В, к контактам доступ только снизу, удобнее всего добраться из смотровой ямы. Также может быть неисправен компрессор или оборваться его ремень, проверьте наличие в передней части двигателя целого и натянутого нижнего ремня (под верхним ремнём генератора).

Предохранители Дэу Нексия: где находятся, замена

Седан Daewoo Nexia оснащен электрической системой с отрицательным контактом («массой») на корпус автомобиля. Нормативное напряжение бортовой сети составляет 12 вольт.

Для защиты электрооборудования машины от короткого замыкания или перегрузок основные цепи защищены плавкими предохранителями.

Нексия с мотором 8 клапанов и 16 клапанная модификация имеют идентичные электросхемы.

Порядок работы предохранителей заключается в размыкании электрического соединения в случае превышения определенной силы тока. При нештатной ситуации с электрикой токопроводящий плавкий элемент предохранителя разрушается (перегорает), защищая электроагрегаты от поломки, а сам автомобиль – от возможного возгорания.

На Нексии применяются плоские предохранители ножевого (вилочного) типа, стандартного типоразмера «АТО» высотой 19 мм. На верхней поверхности каждого предохранителя нанесена величина номинальной силы тока в амперах. Для удобства обозначения предохранители различного номинала имеют определенный цвет корпуса, однако не все изготовители соблюдают это правило.

Основные предохранители Daewoo Nexia

Основной комплект предохранителей расположен в монтажном блоке Daewoo Nexia. Блок находится в нижней части панели приборов, с левой стороны от рулевой колонки. Снаружи блок предохранителей закрыт пластиковой декоративной крышкой. Для удобства водителя на внутренней поверхности крышки указаны схема расположения и назначение предохранителей и электромагнитных реле, а посадочные места на плате пронумерованы.

Управление и безопасность:

Климатические и мультимедийные устройства:

Дополнительные предохранители Дэу Нексия

Часто владельцы Нексии оснащают свой автомобиль дополнительным электрооборудованием, которое не устанавливается в штатных комплектациях. При грамотной установке и подключении подобные устройства защищаются дополнительными предохранителями и реле непосредственно в их электропроводке.

Так для дополнительных световых приборов и ДХО характерно расположение предохранителей в моторном отсеке или под приборной панелью. Электрические компоненты системы подогрева сидений чаще всего размещают в салоне и для доступа к ним нужно разобрать нижнюю часть центральной консоли или снять облицовку тоннеля в районе рычага КПП.

Следует помнить, что подключение большого количества дополнительных энергопотребителей может негативно влиять на зарядку аккумулятора и работу электрической системы машины.

Управляющие реле электросистемы Daewoo Nexia

Активация автомобильного оборудования с большим током нагрузки (стартер, вентилятор радиатора, генератор) выполняется через электромагнитные реле. В Дэу Нексия основные реле управления также находятся в монтажном блоке:

Правила замены предохранителей

Для замены перегоревшего предохранителя или вышедшего из строя реле требуется обесточить соответствующую цепь электросистемы автомобиля (выключить зажигание или снять клемму с аккумулятора), открыть монтажный блок и вынуть неисправную деталь из клемм. Для удобства пользования некоторые наборы предохранителей комплектуются специальными щипчиками из пластика, которые облегчают демонтаж.

Также необходимо помнить несколько правил, которые помогут избежать повреждений электрической системы Дэу Нексия:

Расположение предохранителей Daewoo Nexia N100

Где расположены предохранители и реле Дэу Нексия 2 до 2008 года выпуска.

Предохранители и реле находятся в салоне, в монтажном блоке, установленном под защитной крышкой в панели приборов, слева от рулевой колонки.

Для доступа снимаем крышку:

На внутренней стороне крышки монтажного блока приведена схема расположения предохранителей и реле, установленных на наружной стороне в блоке. Номинал предохранителей, защищаемые ими цепи и назначение реле приведены в таблицах.

Расположение предохранителей и реле на наружной стороне монтажного блока:

Расположение предохранителей и реле на внутренней стороне монтажного блока:

Обозначение реле в монтажном блоке:

Назначение и характеристика предохранителей монтажного блока:

История Daewoo Nexia

В истории автомобиля Дэу Нексия было всего два поколения: Nexia 1 (N100) и Nexia 2 (N150). Первое поколение автомашины выпускали с 1994 по 2008 годы, а второе после небольшого рестайлинга салона с кузовом и полной замены двигателя на моторы с машин Chevrolet Lanos и Lacetti выпускают с 2008 и по сей день. Сегодня мы остановимся на автомобиле Daewoo Nexia N100, немного опишем его характеристики и дадим все электросхемы оборудования.

Базой создания Дэу Нексия послужил Opel Kadett, что выпускался в 1984?1991 годах. Как видите, разработана Нексия была немецким концерном Opel. Далее южнокорейская компания Daewoo модернизировала автомобиль и выпустила именно это чудо-авто, которое из-за дешевизны производится после рестайлинга и по сей день. Сборка машины велась на территории Узбекистана — Асака.

Авто делали в кузове как седан, так и хэтчбек (3-х-дверный и 5-ти-дверный). Двигатели предлагались только бензиновые на выбор:

Трансмиссия: 5-ступенчатая механика или 3-х-ступенчатая автоматическая.

Видео — краш-тест Daewoo Nexia:

Это наверняка самый жесткий краш-тест… машина опозорилась по уровню безопасности на все 100 %.

Источник
