За что отвечает реле зажигания

Реле зажигания

В один прекрасный вечер на трассе 130 км от города, 25 км до пункта назначения, на ходу при скорости около 80-90км/час, ближний свет заморгал 2 раза, потом весь панель потух и заглохла машина… Приехали…
Избавился я от АвтоВАЗа чтоб на трассе хоть не подвела, не оправдывает мои ожидания Ксюшка((
Первые мысли были контактная группа замка зажигания или ремень ГРМ (пробег был 41 600). Пробую завести, ключ проворачиваю панель приборов не горит, стрелки не поднимаются, бензонасос не качает, стартер крутит но не заводит.
Достаю свой Nokia с фонариком, проверяю предохранители, разбираю рулевой кожух, достаю контактную группу, ни че не расплавился все вроде норм, разбираю: заводской смазки уже не осталось, медные пластины стали серебристыми. Пробую на прямую, толстый красный провод (контакт 30) соединяю с контактом 15 (зажигание)-ноль действий, пробую контакт Кb (Кa)(магнитола) с контактом 30-мафон включается, ыхыы, дело не в КГ а где то в зажигании.
К этому времени подъезжает подмога, на буксире доезжаем до пункта назначения. Время уже час ночи, темно, оставил все на завтра. Перед сном полазил в разных форумах, везде ответ: контактная группа.
С утра сразу же к машине, к сукамашине которая подвела меня на трассе)))
Еще раз проверил предохранители, все релюшки за монтажным блоком. И вот он

Такое же реле есть в монтажном блоке (Электровентилятор системы охлаждения(высокая скорость), поменял их местами и чудо завелась, все отлично. Знал бы я об этом вчера))

Без неисправного вентилятора летом не стоит ездить, ну все же поехал по местным магазинам автозапчастей. Для нексии конечно же не нашел, купил ВАЗовский реле:

Около магазина же поставил, и хрен тебе, контакты 30 и 86 по разному расположены:

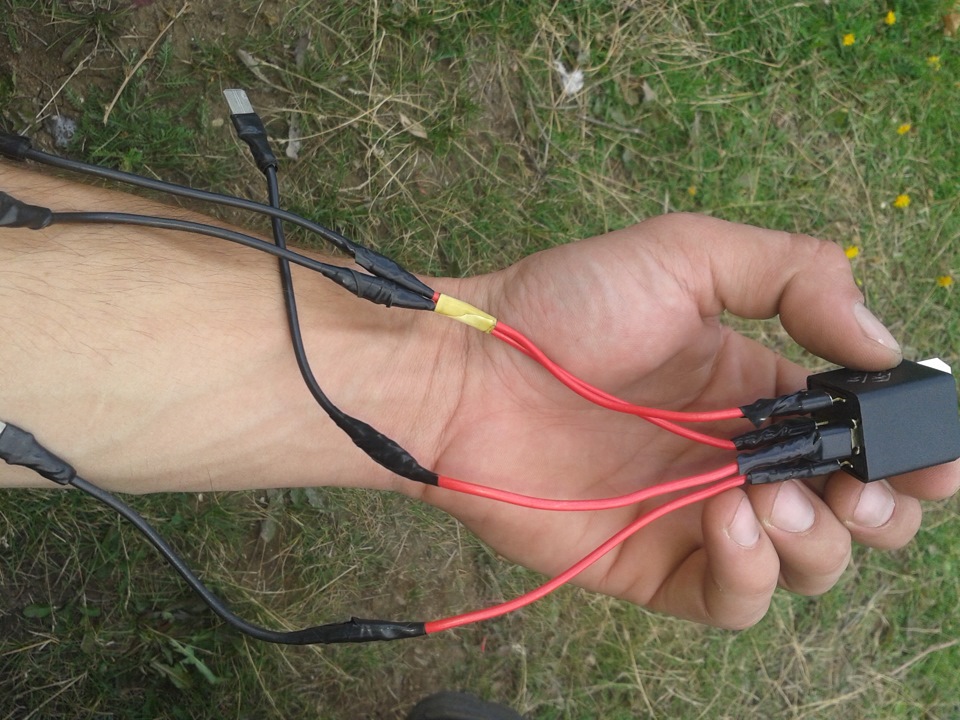

Зашел обратно и прикупил еще 10кусков провода с «папкой» и «мамкой», 15руб каждый

Ну все же такая переделка временная, так ездить не рекомендую. Для большей перестраховки поменял местами реле с Электровентилятора системы охлаждения:

До пункта назначения доедете точно, я проехал пока 200км все тьфу тьфу. Буду искать реле теперь не Российский а Корейский, и на запас контактную группу.
Всем удачи на дорогах, пусть не подводят вас ваши любимцы))

Источник

Принцип действия и назначение работы Реле.

Реле — электрическое устройство (выключатель), предназначенное для замыкания и размыкания различных участков электрических цепей при заданных изменениях электрических или неэлектрических входных величин.
Типы реле могут различаться по управляющему сигналу и по исполнению, не будем останавливаться на этом, тем более все это есть на той же википедии. Отметим лишь, что наибольшее распространение получили электрические (электромагнитные) реле.

Понять для чего нужно реле из определения трудно, поэтому разжуем на простых словах:
Реле предназначено для коммутации больших токов нагрузки. Другими словами является переключателем, а еще проще — принцип работы реле — малым током (например сигналом кнопки) включать цепи с большим током. А используют реле, когда исполнительное устройство (стартер, генератор, вентилятор, обогрев зеркал, клаксон и т.д.) потребляет больший ток (до 30-40 ампер).

Электромагнитное реле состоит из:
электромагнита (представляет собой электрический провод, намотанный на катушку с сердечником из магнитного материала).
якоря (пластина из магнитного материала, через толкатель управляющая контактами).
переключателя (могут быть замыкающими, размыкающими, переключающими).

При пропускании электрического тока через обмотку электромагнита возникающее магнитное поле притягивает к сердечнику якорь, который через толкатель смещает и тем самым переключает контакты.
**************************************************************************************************************************
Контакты и принцип работы реле

Контакты реле:
Контакты 85 и 86 — это катушка.
Контакт 30 — общий контакт, всегда присутствует в реле. Он, без подачи напряжения на контакты обмотки, постоянно замкнут на контакт 87а.
Контакт 87А — нормально-замкнутый контакт.
Контакт 87 — нормально-разомкнутый контакт.
Силовые контакты имеют всегда маркировку 30, 87 и 87а.

Принцип действия реле:
В состоянии покоя, т.е., когда на катушке нет питания, контакт 30 замкнут с контактом 87А. При одновременной подаче питания на контакты 85 и 86 (на один контакт «плюс» на другой — «минус», без разницы куда что, если на реле нет маркировки диода) катушка «возбуждается», то есть срабатывает. Тогда контакт 30 отмыкается от контакта 87А и соединяется с контактом 87.
************************************************************************************************************************
Некоторые виды реле:
-реле с пятью контактами (5ти контактное реле). Если на обмотку подан сигнал, то 30 контакт отключается от 87а и подключается к 87.
-реле с четырьмя контактами (4х контактное реле). Контакт 87а или 87 может отсутствовать, тогда реле будет работать только на включение или выключение (замыкание или размыкание) силовой цепи.
Все реле имеют контакты обмотки (85 и 86 контакты).
*************************************************************************************************************************
Применяемость и назначение:

Реле 4х контактное и 5и контактное используются применяются в авто как средство включение или переключение цепи.

Вывод:
Главное отличие и сходства 4х контактного реле от 5ти контактного реле в том:
-Сходство этих типов реле. У них есть катушка возбуждения которая переключает перемычку (якарь). (Контакты 86,85-катушка)
-Отличие этих реле состоит в том что.
У 4х контактного реле контур всегда разомкнут (контакты 87,30) и под воздействием катушки (возбудителя) контур замыкается (происходит контакт).
У 5ти контактного реле контур разомкнута, замкнутый (контакты 87а, 30- замкнуты) (контакты 87,30-разомкнуты) под воздействием катушки(возбудителя) происходит переключение перемычки (якоря) с контакта 87а на контакт 87.

Источник

5 Признаки неисправного реле зажигания, расположение и стоимость замены

Содержание:

Реле зажигания обычно находится в блоке предохранителей, расположенном под капотом или где-то под приборной панелью автомобиля.

Он передает электричество от аккумулятора к компонентам системы зажигания, что позволяет завести автомобиль в мгновение ока.

Однако, если реле не будет работать в соответствии со своими стандартами, вы начнете испытывать проблемы, и не только в одном, но и во многих компонентах двигателя, таких как топливный насос и катушка зажигания, среди других.

5 Признаки неисправного реле зажигания

Вот более подробный список наиболее распространенных симптомов неисправного реле зажигания.

Зажигание не отвечает

Эти вопросы нужно решать как можно скорее. В противном случае вы будете вынуждены ехать без машины.

СВЯЗАННЫЕ: симптомы неисправного реле топливного насоса и его расположение

Двигатель глохнет

Реле зажигания подает питание на важные детали двигателя, такие как топливный насос и катушки зажигания. Без этих компонентов ваш двигатель неминуемо умрет, поэтому вы, вероятно, можете догадаться, что произойдет, если он не сможет передать им мощность.

Если ваша машина глохнет во время движения, может быть виновато реле зажигания.

Колеблющаяся мощность зажигания

Если ваша приборная панель мигает, как в игре с переворачиванием стола, возможно, проблема с реле зажигания.

Возникают ситуации, когда внутри реле зажигания образуется коррозия. Это может привести к тому, что область подключения внутри реле станет слишком маленькой, что приведет к сверхбыстрому выключению зажигания.

СВЯЗАННЫЕ: симптомы неисправного главного реле

Разрядился аккумулятор после ночи

Когда вы выключаете ключ зажигания, реле зажигания должно также отключать питание всех компонентов двигателя; в противном случае, если вы оставите машину на ночь, она разрядит аккумуляторную батарею.

Когда реле зажигания выходит из строя, это может привести к постоянному срабатыванию системы зажигания, даже если вы вынули ключи из замка зажигания.

Это означает, что цепь не разомкнется после того, как вы вытащите ключ, и батарея разрядится.

Следовательно, если вы смотрите на батарею, которая умерла при безупречной работе накануне, причиной могло быть реле зажигания.

Плохой электронный запах

Плохое соединение, когда дело касается электроники, создает тепло. Реле зажигания с коррозией, ржавчиной или водой внутри может иметь плохое соединение, и это вызовет много тепла.

Что такое реле зажигания?

Затем реле зажигания включает питание и позволяет ему подключаться к системам, которые необходимо включить, чтобы ваш автомобиль мог работать. В результате аккумулятор передает энергию на катушку зажигания, которая затем передается на свечи зажигания вашего автомобиля для запуска двигателя.

Где находится реле зажигания?

Реле зажигания часто находится в блоке предохранителей под капотом. Он также может быть расположен в блоке предохранителей под приборной панелью внутри автомобиля.

Точное расположение реле зажигания может отличаться от автомобиля к автомобилю в зависимости от конструкции автомобиля и компании, которая его изготовила.

Чтобы легко найти реле зажигания и правильно его идентифицировать, вы можете обратиться к руководству по обслуживанию, предоставленному вам производителем вашего автомобиля. Он будет расположен в панели реле вместе со многими другими реле, установленными на нем.

Стоимость замены реле зажигания

Само реле зажигания часто очень дешево, и вы можете ожидать, что оно будет стоить менее 10 долларов, в зависимости от того, хотите ли вы купить оригинальное реле или послепродажное.

Замена реле зажигания также часто бывает несложной. Вы можете рассчитывать на замену в размере от 15 до 100 долларов, если хотите, чтобы это сделал механик.

Проверка реле зажигания

Реле зажигания часто довольно легко проверить в зависимости от типа реле. Большинство реле зажигания имеют 4 контакта, и если у вас есть один из них, вы можете следовать этому руководству.

Источник

Автомобильные реле: как устроены, как их выбирать и проверять

Иногда в процессе эксплуатации автомобиля водитель может заметить, что в нем стала барахлить электроника, начали работать с перебоями печка и стеклоочистители, а также плохо стал заводиться двигатель. Причиной подобных проблем, в большинстве случаев, является небольшое реле зажигания 2114. В сегодняшней статье мы расскажем о том, за что оно отвечает, где находится и как правильно выполнить его замену.

Реле зажигания ваз 2114

Назначение и принцип работы реле

Что такое реле и для чего оно нужно

Реле — электрическое устройство (выключатель), предназначенное для замыкания и размыкания различных участков электрических цепей при заданных изменениях электрических или неэлектрических входных величин. Типы реле могут различаться по управляющему сигналу и по исполнению, не будем останавливаться на этом, тем более все это есть на той же википедии. Отметим лишь, что наибольшее распространение получили электрические (электромагнитные) реле.
Понять для чего нужно реле из определения трудно, поэтому разжуем на простых словах: Реле предназначено для коммутации больших токов нагрузки. Другими словами является переключателем, а еще проще — принцип работы реле — малым током (например сигналом кнопки) включать цепи с большим током. А используют реле, когда исполнительное устройство (стартер, генератор, вентилятор, обогрев зеркал, клаксон и т.д.) потребляет больший ток (до 30-40 ампер).

Устройство реле

Характеристики и производители реле

Контакты и принцип работы реле

Некоторые виды реле

Все реле имеют контакты обмотки (85 и 86 контакты).

Пример схемы реле

Особенности и срок службы реле

Особенности реле Если на корпусе реле изображен значок диода, значит при его включении необходимо соблюдать полярность на контактах управления.

Срок службы реле Если реле долго эксплуатировалось при коммутации силовых цепей в предельных режимах, то искра проскакивающая при замыкании или размыкании контактов создает нагар между контактами и из-за этого возможно исполнительное устройство не будет работать или будет работать не корректно. Плохой контакт выделяет на себе тепло. При этом в силовых цепях может повышаться потребляемый ток (при плохом контакте ток электродвигателя или лампочки становится импульсно-пусковым), что влечет разогрев мест плохого контакта в коммутируемых цепях и как следствие оплавление пластмассовых деталей крепления контактов. При оплавлении деталей крепления, контакты смещаются и добавляется процесс искрения, что еще больше разогревает место контакта.

Реле ВАЗ десятого семейства располагается в различных местах, например в монтажном блоке, на стартере и т.д. Штатные схемы ВАЗ 2110 можно найти тут. В комментариях можно выкладывать полезные схемы с использованием реле.

Как часто в Вашей машине выходит из строя реле?

Как подключить и настроить?

Выполнить монтаж и подключение блокирующего устройства можно самостоятельно.

Реле с автоблокировкой

Разберем пример подключения блокиратора “сигналки” Старлайн В62 Диалог. На основной плате микропроцессорного блока расположено блокирующее устройство с группой переключающихся контактных элементов. На Старлайн В62 этот выход маркируется как Х1. Величина максимального образующегося тока составляет 15 ампер.

Процедура подключения выполняется так:

Реле с дистанционной блокировкой

Пример безопасного подключения цифрового реле разберем на примере модели Старлайн Р2. Подробная схема подсоединения устройства представлена в техническом руководстве.

Прежде чем выполнить монтаж и подключение реле блокировки, надо разобраться с одним из режимов функционирования устройства. Он определяется потребителем по состоянию петли электроцепи, которая выходит из платы блокиратора. Если петля целая, то активирован замкнутый режим, разомкнутая – нормально разомкнутый.

Подключение и установка:

Если в случае попытки привязки блокиратора сирена воспроизвела три удлиненных сигнала, это говорит о том, что устройство уже внесено в память микропроцессорного блока.

Блокиратор, который был записан в память, невозможно привязать к другому коммуникатору, для этого придется сбросить все настройки.

Андрей Кондрашов рассказал о самостоятельной реализации блокировки двигателя авто.

Как работают реле в автомобиле

Этот вопрос рано или поздно возникает практически у всех автовладельцев. Эти маленькие черные коробочки, в изобилии расставленные по автомобилю, что-то делают внутри себя, щелкают, тикают и иногда ломаются. Что же такое – реле?

Вообще, реле бывают разные. Существует огромное количество реле, делящихся по типу срабатывания, напряжению, сфере применения и так далее. Но в рамках этой статьи мы разберемся с обычными электромеханическими реле, которые используются в любых автомобилях, которые вы видите вокруг.

Что такое реле?

Реле – это устройство, которое позволяет замыкать или размыкать электрическую цепь по определенному сигналу. В классическом варианте такой сигнал является обычным напряжением, но поданном на отдельные контакты. Зачем это нужно?

Реле используют, во-первых, для того, чтобы можно было управлять мощными потребителями электричества при помощи слабых элементов управления. Во-вторых, реле дает возможность включать несколько потребителей одной кнопкой.

Пример из жизни: обычные автомобильные фары. Галогенные лампочки в фарах, как правило, имеют мощность 55 Ватт. Их две, а это значит, что общая мощность уже 110 Ватт. Когда вы нажимаете кнопку в салоне или поворачиваете выключатель фар, то лампочки в фарах зажигаются и создают нагрузку в проводах как раз на эти 110 Ватт. Данная мощность не маленькая, и без реле вся она проходила бы через выключатель. Для того чтобы такое реализовать, пришлось бы проводить в салон толстые провода, да и сам выключатель был бы могучим и скорее всего некрасивым. Поместить его в подрулевой выключатель (как, например, на японских машинах) вряд ли бы удалось.

Если учесть, что мощных потребителей немало даже в классических «Жигулях» (вентилятор охлаждения двигателя, фары, подогрев заднего стекла, стартер), то в салон пришлось бы проводить огромное количество толстенных проводов и делать мощные органы управления.

От всего этого освобождает реле. Чтобы понять, как оно это делает, давайте рассмотрим его внутреннее устройство.

Как устроено реле?

Основа реле – электромагнит и контактная группа. Контактная группа, в простейшем случае, представляет собой четыре контакта. Два из них – питание электромагнита, остальные – питание подключенного через реле потребителя (например, подогрева заднего стекла). Эти контакты имеют свои названия – управляющая цепь и силовая цепь (или управляющие контакты и силовые контакты). Соответственно силовая цепь – это мощные контакты, которые пропускают через себя ток для потребителя (например 110 Ватт для фар головного света). Управляющая же цепь – работает со слабым током и предназначена для питания электромагнита. При этом на один (определенный) контакт электромагнита подается «плюс», а второй контакт – «масса», то есть он, как правило, соединяется с кузовом автомобиля.

На силовые же контакты подключаются мощные провода, и получается, что реле, как бы разрывает эти провода на две части, чтобы была возможность управлять током внутри них.

За что отвечает реле зажигания

Нет питания на управляющих проводах главного реле(ГР), откль оно должно идти? Из ЭБУ?

Не знаю что было, но на управление главным реле не приходила масса, которую я дал на прямую к этому контакту, и все после этого стало снова нормально. Главное реле заработало. Реле проверял до этого, срабатывало исправно, т.е. не было залипшим и т.д. И это судя по схеме масса на управление этой релюшкой подается ЭБУ.

. И это судя по схеме масса на управление этой релюшкой подается ЭБУ.

Да, в ЭБУ ключ, который замыкает этот красно-черный провод на массу.

По уму надо выдернуть ЭБУ, выдернуть релюшку и прозвонить этот провод. Если он в обрыве — искать где обрыв. Если провод целый — трабл в ЭБУ.

Ну вот ептыть, опять проблема стала возникать, нет минуса от ЭБУ на управляющем проводе главного реле. Снова таже байда. Это можно как то вылечить путем перепайки в ЭБУ ключа? Кто нибудь еще показал бы что именно выпаять на замену и припаять на место старых новое

З.Ы. Нашел что нужно заменить, это TLE 6240GP, а далее его не трудно найти будет в схеме ЭБУ.

З.Ы. Нашел что нужно заменить, это TLE 6240GP, а далее его не трудно найти будет в схеме ЭБУ.

Сначала надо диод VD5 проверить, через который включается эта релюшка:

Наверняка диод полудохлый. Заодно прозвонить всю дорожку от 14 пина разъёма ЭБУ до 34 ноги TLE 6240

или же любой аналогичный диод подойдет?

Я бы не задумываясь влепил вместо него что нибудь типа КД209, 1N4007 и т.п.

Я бы не задумываясь влепил вместо него что нибудь типа КД209, 1N4007 и т.п.

Итак, вчера вскрыл ЭБУ, при прозвонке диода китайским тестером в режиме измерения сопротивления ни чего не проходило, при включенном режиме проверки диодов диод прозванивался как положено, после этого решил прицепить ЭБУ в разобранном виде к авто и проверить появляется ли минус на 34 ноге TLE, так проверка не удалась т.к. минус прошел до реле. И все таки думаю что действительно виновать во всем диод. Буду сегодня его менять. Дальше видно будет. А из-за чего диод помирает?

Принцип действия

Реле зажигания ваз 2114 является конструктивно близким по своему устройству к другим электронным реле.

Основное его назначение — запуск стартера и, как следствие, инициирование пуска самого двигателя. Одновременно с этим, реле отвечает и за другие, не менее важные задачи, например — за защиту стартера от слишком высокого вольтажа или, напротив, за пуск мотора при севшей аккумуляторной батарее (таким образом, оно корректирует напряжение в цепи питания, идущей на стартер).

Кроме этого, разрывая электрическую цепь после запуска двигателя, главное реле тем самым оберегает и контакты замка зажигания от обгорания или даже сплавления.

Источник

Реле зажигания принцип работы

Устройство, обозначение и параметры реле

Для управления различными исполнительными устройствами, коммутации цепей, управления приборами в электронике активно применяется электромагнитное реле.

Устройство реле достаточно просто. Его основой является катушка, состоящая из большого количества витков изолированного провода.

Внутрь катушки устанавливается стержень из мягкого железа. В результате получается электромагнит. Также в конструкции реле присутствует якорь.Он закреплён на пружинящем контакте. Сам же пружинящий контакт закреплён на ярме. Вместе со стержнем и якорем ярмо образует магнитопровод.

Если катушку подключить к источнику тока, то образовавшееся магнитное поле намагничивает сердечник. Он в свою очередь притягивает якорь. Якорь укреплён на пружинящем контакте. Далее пружинящий контакт замыкается с другим неподвижным контактом. В зависимости от конструкции реле, якорь может по-разному механически управлять контактами.

Устройство реле.

В большинстве случаев реле монтируется в защитном корпусе. Он может быть как металлическим, так и пластмассовым. Рассмотрим устройство реле более наглядно, на примере импортного электромагнитного реле Bestar. Взглянем на то, что внутри этого реле.

Вот реле без защитного корпуса. Как видим, реле имеет катушку, стержень, пружинящий контакт, на котором закреплен якорь, а также исполнительные контакты.

На принципиальных схемах электромагнитное реле обозначается следующим образом.

Условное обозначение реле на схеме состоит как бы из двух частей. Одна часть (К1) – это условное обозначение электромагнитной катушки. Она обозначается в виде прямоугольника с двумя выводами. Вторая часть (К1.1; К1.2) – это группы контактов, которыми управляет реле. В зависимости от своей сложности реле может иметь достаточно большое количество коммутируемых контактов. Они разбиваются на группы. Как видим, на обозначении изображены две группы контактов (К1.1 и К1.2).

Как работает реле?

Принцип работы реле наглядно иллюстрирует следующая схема. Есть управляющая цепь. Это само электромагнитное реле K1, выключатель SA1 и батарея питания G1. Также есть исполнительная цепь, которым управляет реле. Исполнительная цепь состоит из нагрузки HL1 (лампа сигнальная), контактов реле K1.1 и батареи питания G2. Нагрузкой может быть, например, электрическая лампа или электродвигатель. В данном случае в качестве нагрузки используется сигнальная лампа HL1.

Как только мы замкнём управляющую цепь выключателем SA1, ток от батареи питания G1 поступит на реле K1. Реле сработает, и его контакты K1.1 замкнут исполнительную цепь. На нагрузку поступит напряжение питания от батареи G2 и лампа HL1 засветится. Если разомкнуть цепь выключателем SA1, то с реле K1 будет снято напряжение питания и контакты реле K1.1 вновь разомкнуться и лампа HL1 выключится.

Коммутируемые контакты реле могут иметь своё конструктивное исполнение. Так, например, различают нормально-разомкнутые контакты, нормально-замкнутые контакты и контакты на переключение (перекидные). Разберёмся с этим поподробнее.

Нормально разомкнутые контакты

Нормально разомкнутые контакты – это контакты реле, которые находятся в разомкнутом состоянии до тех пор, пока через катушку реле не потечёт ток. Говоря проще, когда реле выключено, контакты тоже разомкнуты. На схемах реле с нормально-разомкнутыми контактами обозначается вот так.

Нормально замкнутые контакты

Нормально замкнутые контакты – это контакты реле, находящиеся в замкнутом состоянии, пока через катушку реле не начнёт течь ток. Таким образом, получается, что при выключенном реле контакты замкнуты. Такие контакты на схемах изображают следующим образом.

Переключающиеся контакты

Переключающиеся контакты – это комбинация из нормально-замкнутых и нормально-разомкнутых контактов. У переключающихся контактов есть общий провод, который переключается с одного контакта на другой.

Современные широко распространённые реле, как правило, имеют переключающиеся контакты, но могут встречаться и реле, которые имеют в своём составе только нормально-разомкнутые контакты.

У импортных реле нормально-разомкнутые контакты реле обозначаются сокращением N.O. А нормально-замкнутые контакты N.C. Общий контакт реле имеет сокращение COM. (от слова common – «общий»).

Теперь обратимся к параметрам электромагнитных реле.

Параметры электромагнитных реле.

Как правило, размеры самих реле позволяют наносить на корпус их основные параметры. В качестве примера, рассмотрим импортное реле Bestar BS-115C. На его корпусе нанесены следующие надписи.

COIL 12VDC – это номинальное напряжение срабатывания реле (12V). Поскольку это реле постоянного тока, то указано сокращённое обозначение постоянного напряжения (сокращение DC обозначает постоянный ток/напряжение). Английское слово COIL переводится как «катушка», «соленоид». Оно указывает на то, что сокращение 12VDC имеет отношение к катушке реле.

Далее на реле указаны электрические параметры его контактов. Понятно, что мощность контактов реле может быть разная. Это зависит как от габаритных размеров контактов, так и от используемых материалов. При подключении нагрузки к контактам реле нужно знать мощность, на которую они рассчитаны. Если нагрузка потребляет мощность больше той, на которую рассчитаны контакты реле, то они будут нагреваться, искрить, «залипать». Естественно, это приведёт к скорому выходу из строя контактов реле.

Для реле, как правило, указываются параметры переменного и постоянного тока, которые способны выдержать контакты.

Так, например, контакты реле Bestar BS-115C способны коммутировать переменный ток в 12А и напряжение 120V. Эти параметры зашифрованы в надписи 12А 120VAC (сокращение AC обозначает переменный ток).

Также реле способно коммутировать постоянный ток силой 10А и напряжением 28V. Об этом свидетельствует надпись 10A 28VDC. Это были силовые характеристики реле, точнее его контактов.

Потребляемая мощность реле.

Теперь обратимся к мощности, которую потребляет реле. Как известно, мощность постоянного тока равна произведению напряжения (U) на ток (I): P=U*I. Возьмём значения номинального напряжения срабатывания (12V) и потребляемого тока (30 mA) реле Bestar BS-115C и получим его потребляемую мощность (англ. – Power consumption).

Таким образом, мощность реле Bestar BS-115C составляет 360 милливатт (mW).

Есть ещё один параметр – это чувствительность реле. По своей сути, это и есть мощность потребления реле во включённом состоянии. Понятно, что реле, которому требуется меньше мощности для срабатывания, является более чувствительным по сравнению с теми, которые потребляют большую мощность. Такой параметр, как чувствительность реле, особенно важен для устройств с автономным питанием, так как включенное реле расходует заряд батарей. К примеру, есть два реле с потребляемой мощностью 200 mW и 360 mW. Таким образом, реле мощностью 200 mW обладает большей чувствительностью, чем реле мощностью 360 mW.

Как проверить реле?

Электромагнитное реле можно проверить обычным мультиметром в режиме омметра. Так как обмотка катушки реле обладает активным сопротивлением, то его можно легко измерить. Сопротивление обмотки реле может варьироваться от нескольких десятков ом (Ω), до нескольких килоом (kΩ). Обычно самое низкое сопротивление обмотки имеют миниатюрные реле, которые рассчитаны на номинальное напряжение 3 вольта. У реле, номинальное напряжение которых составляет 48 вольт, сопротивление обмотки намного выше. Это прекрасно видно по таблице, в которой указаны параметры реле серии Bestar BS-115C.

Отметим, что потребляемая мощность всех типов реле этой серии одинакова и составляет 360 mW.

Электромагнитное реле является электромеханическим прибором. Это, наверное, является самым большим плюсом и в то же время весомым минусом.

При интенсивной эксплуатации любые механические части изнашиваются и приходят в негодность. Кроме этого, контакты мощных реле должны выдерживать огромные токи. Поэтому их покрывают сплавами драгоценных металлов, таких как платина (Pt), серебро (Ag) и золото (Au). Из-за этого качественные реле стоят довольно дорого. Если ваше реле всё-таки вышло из строя, то замену ему можно купить здесь.

К положительным качествам электромагнитных реле можно отнести устойчивость к ложным срабатываниям и электростатическим разрядам.

Реле — электрическое устройство (выключатель), предназначенное для замыкания и размыкания различных участков электрических цепей при заданных изменениях электрических или неэлектрических входных величин.
Типы реле могут различаться по управляющему сигналу и по исполнению, не будем останавливаться на этом, тем более все это есть на той же википедии. Отметим лишь, что наибольшее распространение получили электрические (электромагнитные) реле.

Понять для чего нужно реле из определения трудно, поэтому разжуем на простых словах:
Реле предназначено для коммутации больших токов нагрузки. Другими словами является переключателем, а еще проще — принцип работы реле — малым током (например сигналом кнопки) включать цепи с большим током. А используют реле, когда исполнительное устройство (стартер, генератор, вентилятор, обогрев зеркал, клаксон и т.д.) потребляет больший ток (до 30-40 ампер).

Электромагнитное реле состоит из:
электромагнита (представляет собой электрический провод, намотанный на катушку с сердечником из магнитного материала).
якоря (пластина из магнитного материала, через толкатель управляющая контактами).
переключателя (могут быть замыкающими, размыкающими, переключающими).

Контакты реле:
Контакты 85 и 86 — это катушка.
Контакт 30 — общий контакт, всегда присутствует в реле. Он, без подачи напряжения на контакты обмотки, постоянно замкнут на контакт 87а.
Контакт 87А — нормально-замкнутый контакт.
Контакт 87 — нормально-разомкнутый контакт.
Силовые контакты имеют всегда маркировку 30, 87 и 87а.

Иногда в процессе эксплуатации автомобиля водитель может заметить, что в нем стала барахлить электроника, начали работать с перебоями печка и стеклоочистители, а также плохо стал заводиться двигатель. Причиной подобных проблем, в большинстве случаев, является небольшое реле зажигания 2114. В сегодняшней статье мы расскажем о том, за что оно отвечает, где находится и как правильно выполнить его замену.

Принцип действия

Реле зажигания ваз 2114 является конструктивно близким по своему устройству к другим электронным реле.

Основное его назначение — запуск стартера и, как следствие, инициирование пуска самого двигателя. Одновременно с этим, реле отвечает и за другие, не менее важные задачи, например — за защиту стартера от слишком высокого вольтажа или, напротив, за пуск мотора при севшей аккумуляторной батарее (таким образом, оно корректирует напряжение в цепи питания, идущей на стартер).

Кроме этого, разрывая электрическую цепь после запуска двигателя, главное реле тем самым оберегает и контакты замка зажигания от обгорания или даже сплавления.

Признаки неисправности реле

Верными признаками того, что реле вышло из строя, могут являться:

Все эти факторы, а в особенности — их сочетание — напрямую указывают на то, что устройство сломано и его следует заменить. Но перед тем, как приступить к ремонту, следует выяснить — где находится реле зажигания на ваз 2114? Искать этот электронный элемент следует под декоративной накладкой-кожухом, слева от рулевого колеса. Для того, чтобы открыть доступ к реле, этот кожух следует демонтировать.

В некоторых случаях можно попытаться достать реле, не снимая при этом кожуха. Сделать это можно, аккуратно подсунув руку снизу под кожух. Правда, этот способ требует определенной сноровки и точного понимая места расположения и способа крепления реле. По этой причине при первой замене устройства рекомендуется все-таки выполнить демонтаж кожуха.

Еще одной, хотя и менее редкой, но все же распространенной проблемой является перегрев реле зажигания. Так, если после длительной поездки (во время которой было включено много потребителей, работа которых управляется этим реле — стеклоочистителей, обогревателей стекол) оно сильно нагрелось, то следует незамедлительно начать поиск причины, не дожидаясь перегорания устройства или других неполадок в бортовой сети.

Как правило, сильный нагрев главного реле обусловлен его небольшим амперажем в сочетании с большим количеством потребителей (стандартная модель реле зажигания 14-й модели рассчитана на ток в 70 Ампер). Для того, чтобы это проверить, достаточно отключить от реле ряд устройств (конечно, за исключением стартера) и проверить его состояние после поездки.

Если реле осталось холодным, значит причина перегрева кроется именно в его малой мощности. Для решения этой проблемы следует установить новое реле аналогичной конструкции, но рассчитанное на большую силу тока.

Как поменять реле зажигания

Поскольку реле зажигания является абсолютно неремонтопригодным устройством, то и единственным вариантом устранения проблем с ним является замена.

Для того, чтобы заменить вышедшее из строя главное реле ваз 2114 на новое (обязательно аналогичной модели), понадобится следующий набор инструментов:

Сама замена реле выполняется в следующем порядке:

Стоит отметить, что в некоторых случаях место установки реле зажигания может несколько отличаться. Иногда для того, чтобы подобраться к этой детали, может потребоваться демонтировать не только кожух, но и всю приборную панель.

Иногда (в особенности, если существуют сомнения в неисправности реле и причинах неполадок электроники) можно выполнить проверку этого устройства при помощи мультиметра. Для этого прибор следует поставить в режим омметра и подключить один из его щупов к контролирующему выходу реле, а другой — к возбуждающей обмотке стартера.

Если реле исправно, то прибор покажет наличие сопротивления (его конкретная величина при этом не так важна). В противном случае можно будет сделать вывод, что реле гарантированно сломано и требуется замена.

Заканчивая разговор об этом устройстве, стоит отметить тот факт, что в некоторых случаях только что приобретенное в магазине реле зажигания уже может быть неисправно — подобные вещи, к сожалению, встречаются ввиду производственного брака.

Именно поэтому, если после замены старого реле на новое неполадки в работе электрических приборов и двигателя продолжаются — не стоит торопиться с выводами и искать причину в другом месте — достаточно просто проверить только что установленное реле по приведенной выше схеме.

Источник
