ЖЕСТЬ! Замена реостата печки TOYOTA 87138-20340 на Avensis I.
Перестали работать 1-2-3 скорости вентилятора печки, ну и по логике я понял, что это реостат печки вышел из строя. Заказал у своего проверенного поставщика за 21$, подождал 9-10 дней. Пришел, думаю поменяю за пол часа/час да и делов. На тройке обычно это все легко и быстро происходит )
Но естественно нам везет и не тут то было… Когда увидел место где он находится и как подключен я понял, что дело пахнет «керосином».
Естественно тут не обойдёшся часиком. Оказалось там такое калечное место, шо ну просто армагедец. При этом реостат подключен не просто фишкой, а тупо проводами с контактами надетыми на выводы с реостата. Так еще и контакты не заизолированы были и скорее всего могли между собой касаться и это как-то повлияло на то, что старый вышел из строя.
Я естественно с помощью термоусадочных кембриков и изоленты это дело поправил.

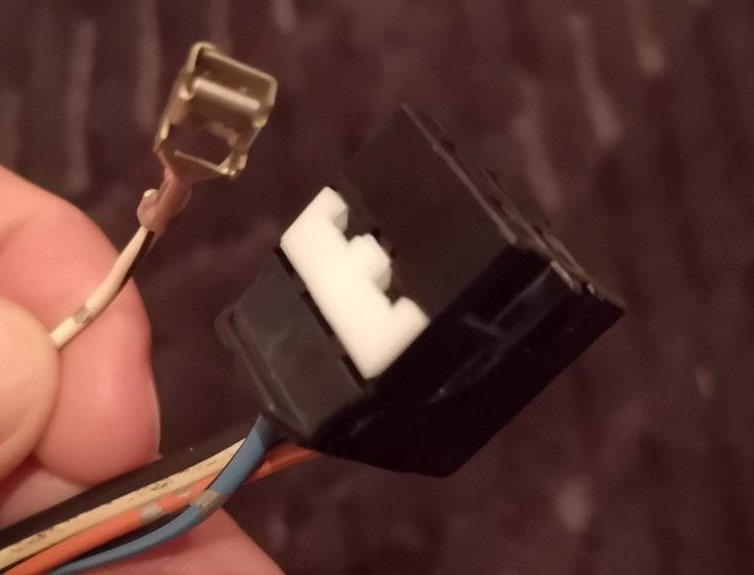

Сначала я не понял почему не было фишки, а только контакты напрямую надеты на выводы, но когда снял старый реостат и поставил рядом с новым — то понял )
Старый был не родной, контакты были шире и расположены на другом расстоянии друг от друга и естественно родная фишка не налазила. Так кто-то видимо и придумал убрать фишку и натянуть провода нахально.
Но на этом всё не закончилось. Самое интересное было впереди… )
Думаю, найду электросхемы, посмотрю какие цвета проводов к каким выводам реостата и вперед. Останется его как-то только заинсталлировать. Раз старый снял то и новый обратно установлю.
Но когда нашел схемы понял, что опять какая-то нескладуха. По схеме цвета проводов одни, а по факту другие.
Синий с черным; Синий с красным; Бело-черный и Черно-Белый (это по факту)
Синий с черным, Красный, Бело-черный; Черно-желтый (Должны быть по схеме).
Но и это удалось решить путем консультации электрика, чтоб понять по логике какой провод к какому выводу должен идти. Так в процессе немного поигравшись и методом «научного тыка» было обнаружено точно, какие провода к каким выводам должны идти.
Подключил, проверил — вентилятор плавно повышает и понижает обороты в зависимости от того какая скорость выставляется на крутилке. Всё — думаю агонь-бомба-ракета!
Далее я уже смог засунуть керамическую часть с контактами в корпус печки, при этом хорошо, что рядом есть отверстие для установки воздушных фильтров салона. Открыв крышку корпуса фильтров и вытянув их оттуда (заодно поменял на новые) я засунул ладонь в корпус печки, чтоб подпереть керамическую часть изнутри, чтоб она туда не упала просто. Когда я засунул керамику внутрь — уже смог приложить пластиковый корпус реостата к своему посадочному месту, далее толкая изнутри керамику я попал обратно контактами в пластиковый корпус. Потом прикрутил саморезами корпус реостата к печке. Потом уже смог изнутри хорошенько надавить (хотя это очень не легко, благо руки у меня не очень большие, а пальцы не толстые), чтоб контакты зашли на свои посадочные места до упора и кое как я поразгибал некоторые стопора контактов обратно, чтоб керамика уже не выпадала из корпуса.
Ну и далее уже надел контакты на нужные выводы, которые записал заранее на схеме выводов реостата.
Всё, собрал и радуюсь. Но я, честно говоря, не представляю как официалы такое меняют, неужели надо корпус печки снимать, чтоб заменить реостат?
Я за такую работу наверно взял бы баксов 100 минимум )
За что отвечает резистор печки
Что такое резистор и где он применяется в автомобиле, для чего нужен резистор в цепи вентилятора охлаждения, свечи зажигания, отопителя салона, бегунке трамблера
Три основные составляющие электрического тока
Электроэнергия достаточно плотно вошла в нашу жизнь. Используется она практически везде, и в автотранспорте в том числе.
Данный вид энергии имеет три основных составляющих – напряжение, сила тока и сопротивление.
Что касается последнего параметра, то благодаря возможности создания дополнительного сопротивления в любой точке электрической цепи можно влиять на первые два параметра.
Основным элементом для создания сопротивления является резистор. Данный элемент относится к самым востребованным, и ни одна электрическая цепь без него не обходится, и заменить его чем-либо другим не получится. А в любом автомобиле электрических цепей предостаточно.
Общая схема циркуляции воздуха
Забор воздуха в салон автомобиля осуществляется вентилятором, который может быть установлен в салоне либо за моторным щитом. Над электродвигателем располагается фильтр салона. При необходимости подогрева воздушный поток проходит через радиатор отопителя. Радиатор печки соединен с системой охлаждения автомобиля, поэтому при нагреве двигателя циркулирующая жидкость из системы охлаждения двигателя нагревает соты радиатора печки. Поэтому, проходя через соты, поток воздуха также становится теплым.
Когда в подогреве необходимости нет, заборный и очищенный фильтром воздух подается в салон напрямую из окружающей среды. Если автомобиль оборудован кондиционером, в режиме охлаждения перед попаданием в салон поток проходит испаритель, после чего холодный воздух направляется в дефлекторы (более подробно о принципе работы системы кондиционирования).
Воздушные заслонки
Перенаправление воздушных потоков для регулирования температуры осуществляется специальной заслонкой. Виды управления заслонкой:
От вентилятора печки в салон уходят каналы, по которым воздух может подаваться на лобовое стекло, в ноги либо через центральные дефлекторы. В зависимости от схемы работы, режимы могут быть как комбинированными, так и единичными, когда весь заборный воздух подается только в одну зону. Переключение режимов может осуществляться механически либо с помощью сервопривода и блока управления. Механический способ предполагает прямое соединение воздушных заслонок с переключателем на торпеде. Электропривод заслонок позволяется управлять ими нажатием клавиши, а также реализовать автоматическое управление электронным блоком системы кондиционирования салона.
Рециркуляция
В режиме рециркуляции закрывается основная воздушная заслонка, после чего вентилятор печки начинает забирать воздух из салона. Подобный режим работы позволяет заблокировать доступ неприятных запахов и загрязненного воздуха с улицы, если вы, к примеру, едете за автомобилем по пыльной гравийной дороге.
Зимой режим рециркуляции позволяет быстрее прогревать салон автомобиля, так как через радиатор отопителя проходит не морозный, а уже салонный теплый воздух. Соответственно, летом рециркуляция упрощает кондиционеру процесс охлаждения.
Виды привода рециркуляции:
Как заменить
Алгоритм замены резистора печки таков: 1. Необходимо снять минусовую клемму с аккумулятора; 2. Снять облицовку, затем – накладку рамы ветрового стекла, вынуть обивки для шумоизоляции; 3. Вакуумный усилитель также лучше снять, ради удобства проведения ремонта; 4. Колодку с проводами, находящуюся на резисторе, отсоединить; 5. Чтобы случайно не заменить еще вполне исправное устройство (ведь причина может быть и не в нем), стоит проверить его омметром, поочередно подключая его к контактам. Если есть существенные отличия от нормальных показаний, значит – необходимо менять; 6. Для снятия неисправного резистора отопителя достаточно открутить винт, и удалить испорченную деталь; 7. В обратном порядке производится установка нового. Учтите также, что колодку с проводами можно присоединить лишь в одном положении.
1. Двигатель перегревается
Система охлаждения
Итак, нагрузочный резистор используется в системе охлаждения автомобиля, а точнее, – в цепи питания вентилятора радиатора.
Стоит отметить, что раньше этот электрический элемент не использовался в данной цепи, и все работало очень просто – при достижении определенной температуры охлаждающей жидкости, температурный датчик замыкал контакты цепи питания вентилятора, и он включался в работу.
Использование же резистора позволило сделать работу электродвигателя вентилятора двух — и даже трехрежимной.
Процесс подачи питания на вентилятор при этом несколько изменился. В систему добавились также реле, а за включение вентилятора у современных авто уже отвечает электронный блок управления.
То есть, электронный блок анализирует температурные показатели датчика, и подает сигнал на реле.
В зависимости от температуры реле направляет электроэнергию по определенной цепи. Если температура охлаждающей жидкости превышена незначительно, но уже требуется ее снижение, и сигнал от ЭБУ поступил, реле направляет электроэнергию через нагрузочный резистор, который создает сопротивление, и вентилятор начинает вращаться с небольшой скоростью.
Если температура будет дальше повышаться и достигнет критической точки, реле перенаправит электроэнергию по другой цепи – в обход резистора, напрямую к вентилятору, что обеспечит его работу на полную мощность, с большой скоростью вращения.
Это схема двухрежимной работы вентилятора, которая обеспечивается наличием нагрузочного резистора в цепи. Причем она упрощенная, чтобы было более понятно.
В авто с трехрежимной работой вентилятора, принцип остается тот же, но у него уже используется два резистора – один отвечает за малые обороты вращения вентилятора, второй – за средние.
Третий же режим – аварийный, при котором вентилятор вращается с максимальной скоростью, обеспечивается за счет подачи питания на него напрямую.
Функции и назначение резистора
Резистор часто применяется во многих электросхемах транспортного средства. Основная его функция — это контроль и распределение подаваемого тока к элементу его потребления, в этом случае к печке машины.
В автомобилях источником подачи тока является аккумулятор, который вырабатывает необходимый электрический заряд для функционирования всех электроэлементов транспортного средства. Резистор, в свою очередь, трансформирует ток в нужные пределы величины напряжения для бесперебойной работы той или иной детали. Если преобразователь тока приходит в негодность, то на печку будет подаваться напряжение больше, чем требуется для её работы, и система отопления салона работать не будет. А также от большого напряжения может произойти перегорание деталей отопителя, которые работают на токе.
Причины замены
Одной из распространенных «болезней» автомобилей ВАЗ, особенно – модели 2110 в зимнее время является работа печки. Если у вас вдруг возникла ситуация, когда вентилятор отопителя не поддерживает заданную ему температуру на первой, второй скоростях, а работает только на самой высшей, значит, резистор печки на вашем ВАЗ 2110 пришел в негодность, и его нужно менять.
Резистор печки ВАЗ 2110
Печка не дует в 1,2,3 положениях — реостат печки ремонтопригоден
з.ы. к Фоксу или ктому, кто сможет: дополни мой отчёт, выложи людям место расположения реостата и его изображение, если есть возможность
Иногда люблю почитать о ремонтах техники, поэтому решил поделиться своим опытом. В этот раз устраняем неисправность регулятора оборотов двигателя автомобильной печки. Уверен, пригодится многим, поскольку конструктив ломающегося элемента идентичен у подавляющего большинства автомобилей, от ВАЗов до иномарок.
Симптомы: регулятор печки не работает на 1, 2, 3 скорости, но работает на самой высокой — 4 скорости.
Диагноз: сгорел термопредохранитель резистора регулятора оборотов печки.
Порядок ремонта примере Форд Торнео Коннект.
Откидываем бардачок. С лева от корпуса печки находятся два пучка проводов, один из которых идет вниз, к разъёму в корпусе воздуховода.
Отсоединяем разъем (от резистора). Сам резистор вкручен одним саморезом в канал воздуховода. Там он обдувается холодным воздухом, так как он имеет довольно высокую рабочую температуру.

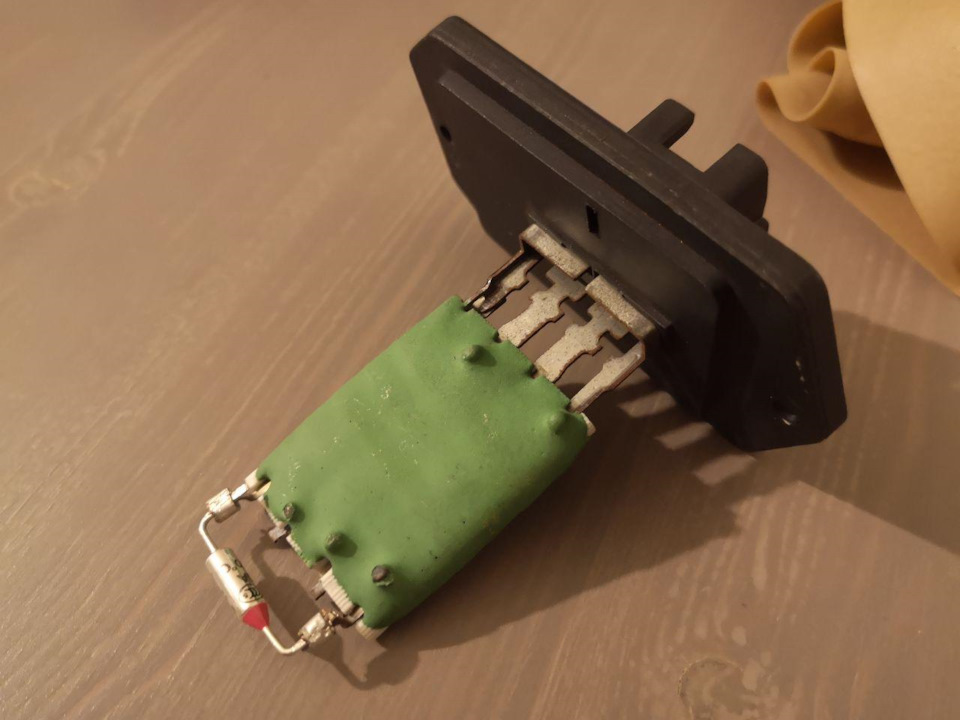

Откручиваем саморез и извлекаем резистор (зелененький такой). Видимых повреждений на нем обычно нет.
Тестером, на всякий случай, прозваниваем пластинки реостата (те, что залиты в зеленый изолятор). Затем прозваниваем термопредохранитель, расположенный с торца. Если он не звонится — значит сгорел и подлежит замене.
Покупаем такой же термопредохранитель, либо чуть выше по температурным показателям, указанным на его корпусе. В моем случае на 250V 10А с температурой 223 град (штатный 216 град).
Паять нельзя – отвалится. Либо точечная сварка (такую услугу можно спросить на радиорынке), либо соединить выводы резистора с выводами термопредохранителем посредством обжатия их с помощью коротких обрезков медной толстостенной трубки или с помощью распиленного напополам винтового зажима от монтажной электротехнической делимой колодки с отверстием подходящего диаметра (от колодки, как на фото).
Устанавливаем резистор в авто, подключаем и наслаждаемся результатами своей работы.
Отличия в конструкции
На ВАЗ 2110 устанавливались печки так называемого нового или старого образца. И та и другая система, в том числе и на ВАЗ, имеющей инжектор вместо карбюратора, особенно конструкционно не отличаются.
Итак, непосредственно различия:
Основные причины плохой работы электропечи
Ваз 2110 печки схема
Прежде чем непосредственным образом приступить к поиску решения проблемы, необходимо уметь её быстро и эффективно выявлять. Вначале целесообразно рассмотреть общую схему строения печи. Итак, печь отопителя состоит из следующих компонентов:
Принцип работы реостата печки
Система отопления автомобиля у многих моделей устроена и работает по схожему принципу. Понимание принципа включения и регулировки скорости работы вентилятора отопителя салона очень будут кстати при самостоятельных поисках неисправности (к примеру, если у вас перестал работать вентилятор печки).
Общая схема циркуляции воздуха
Забор воздуха в салон автомобиля осуществляется вентилятором, который может быть установлен в салоне либо за моторным щитом. Над электродвигателем располагается фильтр салона. При необходимости подогрева воздушный поток проходит через радиатор отопителя. Радиатор печки соединен с системой охлаждения автомобиля, поэтому при нагреве двигателя циркулирующая жидкость из системы охлаждения двигателя нагревает соты радиатора печки. Поэтому, проходя через соты, поток воздуха также становится теплым.
Когда в подогреве необходимости нет, заборный и очищенный фильтром воздух подается в салон напрямую из окружающей среды. Если автомобиль оборудован кондиционером, в режиме охлаждения перед попаданием в салон поток проходит испаритель, после чего холодный воздух направляется в дефлекторы (более подробно о принципе работы системы кондиционирования).
Воздушные заслонки
Перенаправление воздушных потоков для регулирования температуры осуществляется специальной заслонкой. Виды управления заслонкой:
От вентилятора печки в салон уходят каналы, по которым воздух может подаваться на лобовое стекло, в ноги либо через центральные дефлекторы. В зависимости от схемы работы, режимы могут быть как комбинированными, так и единичными, когда весь заборный воздух подается только в одну зону. Переключение режимов может осуществляться механически либо с помощью сервопривода и блока управления. Механический способ предполагает прямое соединение воздушных заслонок с переключателем на торпеде. Электропривод заслонок позволяется управлять ими нажатием клавиши, а также реализовать автоматическое управление электронным блоком системы кондиционирования салона.
Рециркуляция
В режиме рециркуляции закрывается основная воздушная заслонка, после чего вентилятор печки начинает забирать воздух из салона. Подобный режим работы позволяет заблокировать доступ неприятных запахов и загрязненного воздуха с улицы, если вы, к примеру, едете за автомобилем по пыльной гравийной дороге.
Зимой режим рециркуляции позволяет быстрее прогревать салон автомобиля, так как через радиатор отопителя проходит не морозный, а уже салонный теплый воздух. Соответственно, летом рециркуляция упрощает кондиционеру процесс охлаждения.
Виды привода рециркуляции:
Как работает вентилятор печки
Вентилятор системы обогрева салона автомобиля представляет собой обычный двигатель переменного тока. Это может быть как простейший осевой вентилятор, так и диаметральный вариант, который чаще всего устанавливается на современных автомобилях. Устройство внутренней части вентилятора печки ничем не отличается от устройства обычного электродвигателя переменного тока с возбуждением от постоянных магнитов.
Больший интерес для нас представляет работа электродвигателя на разных скоростях. Реализуется эта возможность включением в схему дополнительного сопротивления. Резисторы увеличивают сопротивление, что приводит к уменьшению протекающей в цепи силы тока. Следовательно, вентилятор начинает вращаться медленней. Номинал резистора определяет, насколько сильным будет падение тока в цепи. Последняя скорость вентилятора является прямой, поскольку в цепь не включено сопротивление. Это позволяет вентилятору отопителя оставаться работоспособным, даже если сопротивление вышло из строя.
Схема подключения
На рисунке показана простейшая принципиальная схема подключения вентилятора печки. Когда плюсовой вывод переключателя, защищенный предохранителем, замкнут с контактом H, ток протекает к электродвигателю напрямую, заставляя его вращаться с максимальной скоростью. Когда же плюсовой контакт замкнут с контактом V, ток течет через сопротивление, что снижает скорость вращения вентилятора.
Электродвигатель отопителя моделей ВАЗ 2108, 21099 имеет уже 3 скорости вентилятора. Когда плюсовой вывод переключателя режимов замкнут на 1 контакт, в цепь включены последовательно 2 сопротивления, поэтому скорость вращения электродвигателя будет минимальной. При подаче питания на второй контакт переключателя режимов ток будет протекать через один резистор, что будет соответствовать средней скорости вращения. Соответственно, 3 контакт предназначен для подачи питания в обход дополнительного резистора и соответствует самой быстрой скорости вращения.
Именно такой принцип включения электродвигателя отопителя на большинстве автомобилей. Для лучшего понимания схемы предлагаем посмотреть видео.
Система автоматизированного управления
На схеме мы все так же видим дополнительный резистор, вот только теперь все команды передаются электровентилятору не напрямую от ручки переключения скоростей, а через блок управления системой отопления (№3). Также блок управляет электромагнитным клапаном рециркуляции салона и микромоторедуктором привода заслонки. В данной схеме используется лишь один датчик температуры в салоне, но в более продвинутых вариантах присутствуют также датчики температуры заборного воздуха, а также датчики, измеряющие в нескольких точках температуру подаваемого в салон воздуха.
Опции темы
Поиск по теме
Печка не дует в 1,2,3 положениях – реостат печки ремонтопригоден
з.ы. к Фоксу или ктому, кто сможет: дополни мой отчёт, выложи людям место расположения реостата и его изображение, если есть возможность
Иногда люблю почитать о ремонтах техники, поэтому решил поделиться своим опытом. В этот раз устраняем неисправность регулятора оборотов двигателя автомобильной печки. Уверен, пригодится многим, поскольку конструктив ломающегося элемента идентичен у подавляющего большинства автомобилей, от ВАЗов до иномарок.
Симптомы: регулятор печки не работает на 1, 2, 3 скорости, но работает на самой высокой — 4 скорости.
Диагноз: сгорел термопредохранитель резистора регулятора оборотов печки.
Порядок ремонта примере Форд Торнео Коннект.
Откидываем бардачок. С лева от корпуса печки находятся два пучка проводов, один из которых идет вниз, к разъёму в корпусе воздуховода.
Отсоединяем разъем (от резистора). Сам резистор вкручен одним саморезом в канал воздуховода. Там он обдувается холодным воздухом, так как он имеет довольно высокую рабочую температуру.
Откручиваем саморез и извлекаем резистор (зелененький такой). Видимых повреждений на нем обычно нет.
Тестером, на всякий случай, прозваниваем пластинки реостата (те, что залиты в зеленый изолятор). Затем прозваниваем термопредохранитель, расположенный с торца. Если он не звонится — значит сгорел и подлежит замене.
Покупаем такой же термопредохранитель, либо чуть выше по температурным показателям, указанным на его корпусе. В моем случае на 250V 10А с температурой 223 град (штатный 216 град).
Паять нельзя – отвалится. Либо точечная сварка (такую услугу можно спросить на радиорынке), либо соединить выводы резистора с выводами термопредохранителем посредством обжатия их с помощью коротких обрезков медной толстостенной трубки или с помощью распиленного напополам винтового зажима от монтажной электротехнической делимой колодки с отверстием подходящего диаметра (от колодки, как на фото).
Устанавливаем резистор в авто, подключаем и наслаждаемся результатами своей работы.
Капризы реостата печки
На первом положении обдува печки стали запотевать передние окна и лобовое, переключение на вторую и третью скорость вентилятора — ноль реакции. Осталась работать только 4-я скорость.
Погуглив, нашел причину — реостат вентилятора печки, именно он отвечает за скорость. На нем, исходя из интернетов, перегорает температурный предохранитель.
Тестера у меня нет, ближе было до разбора, поэтому сгонял и взял такой же реостат.
Менять его просто, стоит он в ногах переднего пассажира, надо потянуть пластиковый кожух вниз, т. к. он держится на 3 защелках. Реостат чуть левее и дальше эбу, на двух саморезах.
В картинках corolla-club.ru/doc2/rm04…ents/rm000002xu3000x.html
Новый старый реостат ситуацию не изменил O_o.
Пошел другим путем — ремонт этого реостата. Интернеты говорят, что сгорает термопредохранитель, параметры найти точно не удалось, проскакивала инфа, что 15А, 170 градусов.
Для экспериментов взял реостат с разбора и новый предохранитель, параметры 15A, 210 градусов. Паять его сложно, т. к. он «термо» и от паяльника перегорает. Сделал с помощью алюминиевых гильз:
Для проверки не прикручивал — все работает. Закрутил — не работает.
Тут-то обнаружилась магия, провода реостата немного под натягом, и просто разжались контакты в коннекторе.
По очереди вынул все провода, подогнул зажимы:
С родным реостатам тоже заработало, так что он был прикручен на место, а второй ушел в запас.
Мораль сей басни — приобрести себе тестер, и для начала проверить работу электрооборудования 🙂
