Загорелась лампочка SRS(вопрос к хондаводам в конце записи)
Всем привет!
Вопрос будет именно к хондаводам!

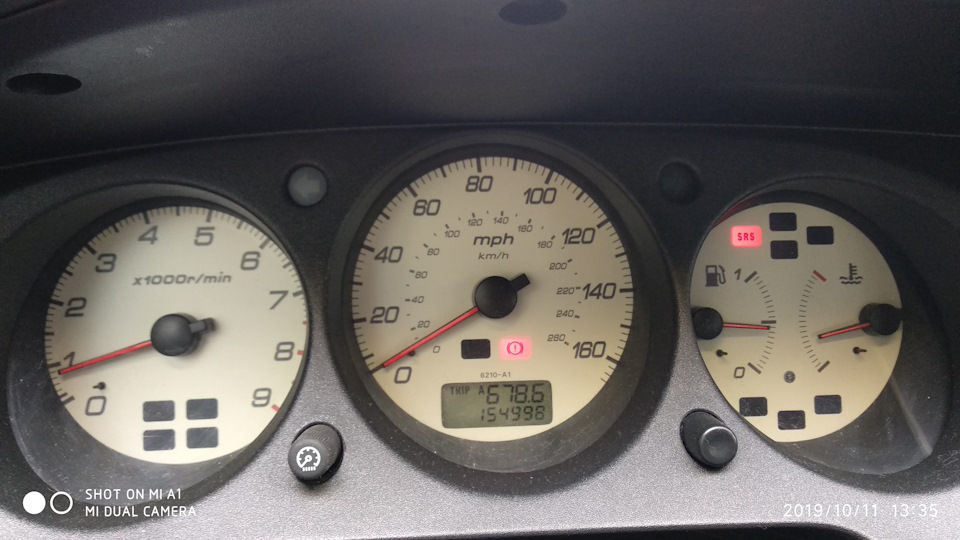

Сегодня при повороте на перекрестке загорелась лампочка SRS(склоняюсь к шлейфу в руле)

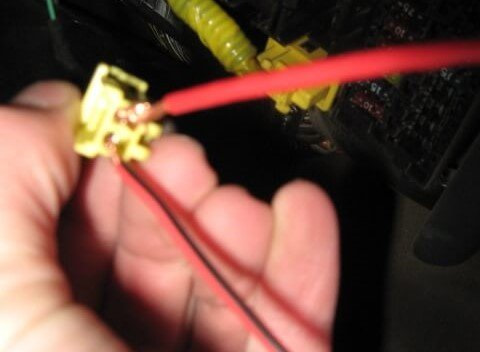

Приехал сбросил ошибку через двухкомнатный разъем SRS жёлтого цвета (находится со стороны водителя под нижней панелью)
———Действия для стирания ошибки SRS———
При выключенном зажигании замыкаем контакты разъема куском проволоки, провода или скрепки.
Далее включаем зажигание.
Лампочка SRS через несколько секунд потухнет.
-Как потухнет, в течении 4 секунд размыкаем разьем.
Лампа SRS загорится опять.
-Ещё раз замыкаем разъем в течение 4 секунд.
Лампа SRS снова тухнет.
-Размыкаем разъем опять в течении 4 секунд.
Лампа SRS мигнет два раза и потухнет (это означает ошибка стёрта)
Выключаем зажигание, ждём десять секунд и вставляем разъем на место.
Думаю поеду проверю и через пару минут езды по дворам она опять загорелась.
Вопрос такой: можно ли у нас сделать самодиагностику SRS, как например Самодиагностика Check Engine и Самодиагностика ABS или только компом через OBD2?
990x.top
Простой компьютерный блог для души)
SRS на панели приборов — что это такое? (Митсубиси, Хонда, Мерседес)
Современную машину нельзя представить без функций безопасности, к которым относится например технология против заноса автомобиля, автоблокировочная функция, а также система подушек безопасности.
SRS на панели приборов (Митсубиси, Хонда, Мерседес)
SRS (Supplementary Restraint System) — система запуска подушек безопасности (Airbag), преднатяжителей ремней.
При отсутствии поломок индикатор SRS высвечивается, мигает несколько раз, после чего затухает до очередного запуска двигателя. При наличии проблем — индикатор остается гореть.
При отображении SRS — предположительно были обнаружены некоторые проблемы в работе подушек безопасности. Возможно плохой контакт (покрылся коррозией) или отсутствуют вовсе. Необходимо посетить сервисный центр, где проверят сканером.
После первого тестирования и обнаружения ошибки — система через некоторое время повторяет тест, при отсутствии признаков проблемы — удаляет ранее записанный код ошибки, индикатор выключается, машина функционирует в обычном режиме. Исключение — критические ошибки, когда код хранится в постоянной памяти длительное время.
Важные моменты
Полезная информация и некоторые причины:
Возможно будет полезно:
PS: ссылка на комментарий.
Система пасивной безапасности
Иногда водители жалуются, что у них ни с того ни с сего загорается индикатор SRS на приборной панели. Особенно это относится к владельцам приобретенных за границей автомобилей с пробегом. В таких ситуациях знатоки советуют проверить наличие подушек безопасности или посмотреть не отходят ли контакты, присоединенные к этому индикатору.
SRS — определение и принцип работы
Действительно, SRS — это система пассивной безопасности, которая отвечает за состояние всех элементов, обеспечивающих защиту в случае экстренных ситуаций.
SRS (В расшифровке: Supplementary Restraint System) — довольно сложная система, объединяющая в себе:
Сюда можно еще добавить источники питания, соединительные кабели, коннекторы для передачи данных и т.д.
То есть, говоря простым языком, все эти датчики собирают информацию о движении автомобиля, о его скорости или ускорении, о его положении в пространстве, о положении спинок сидений, ремней.
Если возникают аварийные ситуации, например автомобиль сталкивается с препятствием на скорости свыше 50 км/час, инерционные датчики замыкают электрическую цепь, ведущую к пиропатронам подушек безопасности, и те раскрываются.
Преднатяжители ремней также получают сигнал и натягивают ремень сильнее, чтобы человек остался на месте. Активные подголовники перемещаются, чтобы пассажиры и водитель не получили хлыстовые травмы шеи.
SRS контактирует и с центральным замком, то есть если на момент аварии двери заперты, подается сигнал на систему центрального запирания и двери автоматически разблокируются, чтобы спасатели могли без проблем добраться к пострадавшим.
Понятно, что система настроена таким образом, чтобы все средства безопасности срабатывали только в экстренных соответствующих ситуациях.
SRS не активизирует пиропатроны:
Если у вас современный автомобиль, оборудованный SRS-системой, то датчики будут реагировать на непристегнутые ремни безопасности или неправильно отрегулированные спинки сидений и подголовники.
Расположение элементов
Как мы уже писали выше, система пассивной безопасности включает в себя много элементов, которые находятся как в подкапотном пространстве, так и в сидениях или вмонтированы в переднее торпедо.
Непосредственно за радиаторной решеткой находится передний датчик направленных перегрузок. Он устроен по принципу маятника — если скорость отклонения маятника и его положение резко изменяются в результате столкновения, замыкается электрическая цепь и сигнал подается по проводам на модуль SRS.
Сам модуль находится в передней части туннельного канала и к нему идут провода от всех остальных элементов:
Понятно, что такие сложные системы есть только в достаточно дорогих автомобилях, тогда как бюджетные внедорожники и седаны оборудуются только подушками безопасности для переднего ряда, и то не всегда.
Правила эксплуатации
Чтобы вся эта система работала безотказно, нужно соблюдать простые правила.
Прежде всего, нужно запомнить, что подушки безопасности являются одноразовыми, и их необходимо полностью заменять вместе с пиропатронами после срабатывания.
Во-вторых, система SRS не требует частого обслуживания, однако необходимо проводить ее полную диагностику хотя бы раз в 9-10 лет.
В-третьих, все датчики и элементы нельзя подвергать перегреву выше 90 градусов. Никто из нормальных водителей не будет специально их греть, но вот летом поверхности автомобиля, оставленного на солнце, могут очень сильно нагреваться, особенно передняя панель. Поэтому не рекомендуется оставлять автомобиль на солнцепёке, ищите тень, используйте также экраны на переднее стекло, чтобы избежать перегрева торпедо.
Также нужно помнить, что эффективность системы пассивной безопасности зависит от правильного положения водителя и пассажиров в салоне.
Советуем настроить спинку сидения так, чтобы угол ее наклона был не более 25 градусов.
Нельзя придвигать кресло слишком близко к Эйрбегам — следуйте правилам регулировки сидений, о которых мы недавно писали на нашем автопортале Vodi.su.
В автомобилях с SRS необходимо пристегиваться ремнями, поскольку в случае лобового столкновения очень серьезные последствия могут быть из-за удара о подушку безопасности. Ремень же удержит ваше тело, которое по инерции стремится продолжить движение вперед с большой скоростью.
Места возможного срабатывания подушек безопасности должны быть свободны от посторонних предметов. Крепления для мобильных телефонов, регистраторов, навигаторов или радар-детекторов размещайте так, чтобы они не могли помешать подушкам раскрываться. Также будет не очень приятно, если ваш смартфон или навигатор будет отброшен подушкой в лицо боковому или заднему пассажиру — такие случаи были, и не один раз.
Если в автомобиле имеются не только фронтальные подушки безопасности, но и боковые, то пространство между дверью и креслом должно быть свободным. Не допускается использование чехлов для сидений. Нельзя с силой опираться на подушки, это же относится и к рулю.
Если случилось так, что подушка выстрелила сама по себе — это может случиться из-за ошибки в работе датчиков или из-за перегрева — необходимо включить аварийку, съехать на обочину, или оставаться некоторое время на своей полосе, не выключая аварийные сигналы. В момент выстрела подушка нагревается до 60 градусов, а пиропатроны — еще больше, поэтому некоторое время их желательно не трогать.
Поскольку система SRS имеет специальный источник питания, рассчитанный примерно на 20 секунд автономной работы, нужно подождать хотя бы полминуты прежде, чем приступать к диагностике системы.
Самостоятельно активировать или дезактивировать SRS можно, однако лучше доверить эту работу специалистам, которые могут провести проверку с помощью специального сканера, считывающего информацию непосредственно из главного модуля SRS.
Видео о принципе работы системы.
Subaru. Самодиагностика системы подушек безопасности (SRS Airbag)
Не так давно нам довелось диагностировать систему пассивной безопасности, на автомобиле Subaru, у которого не было связи с блоком Airbag, через диагностический разъём OBD-II, но при этом присутствовал 14-ти пиновый диагностический разъём. Быстро найти нужную информацию в интернете, не удалось. Поэтому пришлось листать официальные мануалы Subaru.
В этой статье мы подробно расскажем как запустить самодиагностику системы подушек безопасности, на автомобилях Subaru, имеющих 14-ти пиновый диагностический разъём и узнать из-за чего загорелась лампа Airbag (SRS).
На автомобилях Subaru, имеющих диагностический разъём OBD-II, считывание кодов неисправностей системы подушек безопасности, чаще всего производиться с помощью диагностического оборудования и программ.
Если же связи с ЭБУ подушками безопасности, через разъём OBD-II нет (или же разъём OBD-II отсутствует), то одной из причин может быть то, что диагностика SRS Airbag осуществляется через 14-ти пиновый диагностический разъём Subaru. К жгуту этого разъёма, чуть выше, примотаны два провода (массы), с помощью которых и осуществляется считывание кодов неисправностей.
Тут стоит заметить, что на автомобилях этой марки встречаются ещё и 6-ти пиновые разъёмы, для диагностики. Но эту информацию, при случае, добавим позже.
Распиновка 14-ти пинового диагностического разъёма Subaru
2 — Вывод для чтения кодов неисправностей AirBag (SRS)
3 — Вывод для стирания кодов неисправностей AirBag (SRS)
4 — Вывод для чтения кодов неисправностей ЭБУ двигателя
6 — Цепь индикатора системы AirBag (SRS)
7 — Зажигание +12
8 — Масса
9 — На вывод 12 диагностического разъёма OBD-II
10 — На вывод 13 диагностического разъёма OBD-II
12 — К-линия диагностики ЭБУ двигателя, АКПП и других блоков
Как считать коды неисправностей SRS Airbag, на автомобилях Subaru?
1. Снимите нижнюю крышку панели приборов и найдите 14-pin разъём диагностики Subaru.
2. Отсоедините два чёрно-жёлтых провода (массы) от жгута проводов диагностического 14-pin разъёма.
3. Поверните ключ зажигания в положение ON — Зажигание включено.
4. Подключите клемму одного из минусовых проводов, к контакту 2 диагностического 14-pin разъёма.
5. Прочитайте коды неисправностей в системе управления подушками безопасности, идентифицируя мигания сигнального индикатора подушки безопасности. Длинная вспышка индикатора AirBag — 1,2 сек указывает на первую цифру — десятки, а короткая вспышка — 0,3 сек на вторую цифру — единицы.
6. После считывания кодов неисправностей, поверните ключ зажигания в положение OFF — Выключите зажигание и отсоедините минусовой контакт от диагностического 14-pin разъема.
Как стереть ошибки SRS Airbag, на автомобилях Subaru?
1. Снимите нижнюю крышку панели приборов и найдите 14-pin разъём диагностики Subaru.
2. Отсоедините два чёрно-жёлтых провода (массы) от жгута проводов диагностического 14-pin разъёма.
3. Поверните ключ зажигания в положение ON — Зажигание включено.
4. Подключите клемму одного из минусовых проводов, к контакту 2 диагностического 14-pin разъёма.
5. Как только сигнальная лампа AirBag начнёт мигать, подключите второй минусовой провод к контакту 3 диагностического 14-pin разъёма.
6. После того, как коды неисправностей удаляться из памяти ЭБУ подушек безопасности, сигнальная лампа AirBag начнёт мигать с интервалом 1 раз в 0,6 сек. Если этого не произошло, то заново считайте коды неисправностей и устраните их.
7. После того, как память ЭБУ была очищена, поверните ключ зажигания в положение OFF — Выключите зажигание и отсоедините оба минусовых контакта от диагностического 14-pin разъема.
Расшифровка кодов неисправностей системы SRS Airbag, автомобилей Subaru.
Ошибка 11. DRIVER’S AIRBAG FAILURE — Неисправность в цепи подушки безопасности водителя (Обрыв цепи, Цепь замкнута, Замыкание цепи на массу)
Ошибка 12. PASSENGER’S AIRBAG FAILURE — Неисправность в цепи подушки безопасности переднего пассажира (Обрыв цепи, Цепь замкнута, Замыкание цепи на массу)
Ошибка 15. DRIVER’S AIRBAG FAILURE — Неисправность в цепи подушки безопасности водителя (Замыкание цепи на питание)
Ошибка 16. PASSENGER’S AIRBAG FAILURE — Неисправность в цепи подушки безопасности переднего пассажира (Замыкание цепи на питание)
Ошибка 21. AIRBAG ECU FAILURE — Неисправность блока управления подушками безопасности
Ошибка 22. FRONT AIRBAG FIRING OUTPUT — Сработала передняя подушка безопасности (левая/правая) и натяжитель ремня безопасности (левый/правый) НЕ УДАЛЯЕМАЯ ОШИБКА!
Ошибка 23. CONNECTOR TO AIRBAG ECU — Разъёмы на блоке управления подушками безопасности не подключены или подключены не правильно
Ошибка 24. IG1 OPEN — На блоке управления подушками безопасности отсутствует сигнал IG1 (Зажигание +12B)
Ошибка 25. IG2 OPEN — На блоке управления подушками безопасности отсутствует сигнал IG2 (Зажигание +12B)
Ошибка 31. FRONT SUB SENSOR RH FAILURE — Неисправность в цепи переднего правого датчика столкновения (Обрыв цепи, Цепь замкнута)
Ошибка 32. FRONT SUB SENSOR LH FAILURE — Неисправность в цепи переднего левого датчика столкновения (Обрыв цепи, Цепь замкнута)
Ошибка 33. FRONT SUB SENSOR RH FAILURE — Неисправность переднего правого датчика столкновения
Ошибка 34. FRONT SUB SENSOR LH FAILURE — Неисправность переднего левого датчика столкновения
Ошибка 41. SIDE AIRBAG RH FAILURE — Неисправность в цепи правой боковой подушки безопасности
Ошибка 42. SIDE AIRBAG LH FAILURE — Неисправность в цепи левой боковой подушки безопасности
Ошибка 45. SIDE AIRBAG RH FAILURE — Неисправность в цепи правой боковой подушки безопасности (Замыкание цепи на питание)
Ошибка 46. SIDE AIRBAG LH FAILURE — Неисправность в цепи левой боковой подушки безопасности (Замыкание цепи на питание)
Ошибка 51. SIDE AIRBAG SENSOR RH FAILURE — Неисправность в цепи правого бокового датчика столкновения
Ошибка 52. SIDE AIRBAG SENSOR LH FAILURE — Неисправность в цепи левого бокового датчика столкновения
Ошибка 53. SIDE AIRBAG SENSOR RH FAILURE — Неисправность правого бокового датчика столкновения
Ошибка 54. SIDE AIRBAG SENSOR LH FAILURE — Неисправность левого бокового датчика столкновения
Ошибка 55. SIDE CURTAIN AIRBAG FIRING OUTPUT — Сработала боковая подушка безопасности (левая/правая) и/или шторка (левая/правая) НЕ УДАЛЯЕМАЯ ОШИБКА!
Ошибка 56. CURTAIN AIRBAG SENSOR RH FAILURE — Неисправность в цепи правого датчика столкновения для шторки
Ошибка 57. CURTAIN AIRBAG SENSOR LH FAILURE — Неисправность в цепи левого датчика столкновения для шторки
Ошибка 58. CURTAIN AIRBAG SENSOR RH FAILURE — Неисправность правого датчика столкновения для шторки
Ошибка 59. CURTAIN AIRBAG SENSOR LH FAILURE — Неисправность левого датчика столкновения для шторки
Ошибка 61. BELT PRETENSIONER RH FAILURE — Неисправность в цепи правого натяжителя ремня безопасности (Обрыв цепи, Цепь замкнута, Замыкание цепи на массу)
Ошибка 62. BELT PRETENSIONER LH FAILURE — Неисправность в цепи левого натяжителя ремня безопасности (Обрыв цепи, Цепь замкнута, Замыкание цепи на массу)
Ошибка 65. BELT PRETENSIONER RH FAILURE — Неисправность в цепи правого натяжителя ремня безопасности (Замыкание цепи на питание)
Ошибка 66. BELT PRETENSIONER LH FAILURE — Неисправность в цепи левого натяжителя ремня безопасности (Замыкание цепи на питание)
Ошибка 71. DRIVER’S AIRBAG FAILURE — Неисправность в цепи подушки безопасности водителя (Обрыв цепи, Цепь замкнута, Замыкание цепи на массу)
Ошибка 72. PASSENGER’S AIRBAG FAILURE — Неисправность в цепи подушки безопасности переднего пассажира (Обрыв цепи, Цепь замкнута, Замыкание цепи на массу)
Ошибка 75. DRIVER’S AIRBAG FAILURE — Неисправность в цепи подушки безопасности водителя (Замыкание цепи на питание)
Ошибка 76. PASSENGER’S AIRBAG FAILURE — Неисправность в цепи подушки безопасности переднего пассажира (Замыкание цепи на питание)
Ошибка 81. LAP SEAT BELT PRETENSIONER FAILURE — Неисправность в цепи двухточечного натяжителя ремня безопасности (Обрыв цепи, Цепь замкнута, Замыкание цепи на массу)
Ошибка 85. LAP SEAT BELT PRETENSIONER FAILURE — Неисправность в цепи двухточечного натяжителя ремня безопасности (Замыкание цепи на питание)
Ошибка 91. CURTAIN AIRBAG MODULE RH FAILURE — Неисправность в цепи правой шторки
Ошибка 92. CURTAIN AIRBAG MODULE LH FAILURE — Неисправность в цепи левой шторки
Ошибка 95. CURTAIN AIRBAG MODULE RH FAILURE — Неисправность в цепи правой шторки (Замыкание цепи на питание)
Ошибка 96. CURTAIN AIRBAG MODULE LH FAILURE — Неисправность в цепи левой шторки (Замыкание цепи на питание)
Расположение элементов системы SRS Airbag, автомобилей Subaru.
Проведение самодиагностики, обнуление ошибок SRS, ABS, VSA и EPS.
Всем доброго времени суток! 🙂
В данном посте будет очень много букв и полезной информации о проведение самодиагностики и обнуление таких ошибок как SRS, ABS, VSA и EPS собранной с forums.drom.ru/honda-odyssey/ и полностью отредактированной для упрощения пользования!
ВНИМАНИЕ! ВСЕ ДЕЙСТВИЯ ПРОВОДИТЬ ПРИ ВЫКЛЮЧЕННОМ ЗАЖИГАНИИ!
Самодиагностика SRS, ABS, Check Engine, VSA и EPS
Для проведения самостоятельной диагностики необходимо:
1) Канцелярская скрепка или кусочек провода
2) Найти диагностический разъем (на большинстве Hond(a) он находиться под правой ногой переднего пассажира)
3) Аккуратно замыкаем 4 и 9 контакты диагностического разъема OBD-II
4) Включаем зажигание
5) Считаем и записываем мигания лампочек на приборной панели (SRS, ABS, Check Engine, если есть VSA и EPS то их тоже) длинные мигания – десятки, короткие – единицы (пример: лампочка SRS мигнула 10 раз продолжительно и 1 раза коротко, таким образом код ошибки 10-1 (101)
6) Получившие коды расшифровываем на сайте www.ardio.ru/honda.php (вводим код и нажимаем расшифровать) или же ищем их в таблицах (Диагностические коды неисправностей)
7)Смотрим результаты расшифровки и выбираем код соответствующей системы выдавшей ошибку (в нашем случае SRS).
Обнуление ошибок ABS, SRS
Сбросить ошибки ABS можно следующим образом:
1) Замкните двух-контактный разъем самодиагностики (4-9). Он должен оставаться замкнутым в течение всего времени сброса ошибки!
2) Нажмите педаль тормоза
3) Не отпуская педаль тормоза, поверните ключ в положение зажигания. Индикатор ABS должен погаснуть через 2 секунды.
4) После того как индикатор ABS погас, отпустите педаль тормоза. Индикатор ABS должен вновь загореться через 4 секунды.
5) После того как индикатор ABS повторно загорелся, нажмите педаль тормоза еще раз. Удерживайте ее в нажатом состоянии 4 секунды пока индикатор ABS не погаснет.
6) Когда индикатор ABS погаснет, отпустите педаль тормоза.
7) Через 4 секунды индикатор ABS должен коротко мигнуть 2 раза, что означает все ошибки из памяти были удалены.
8) Выключаем зажигание.
9) Убираем перемычку с сервисного разъема.
Сбросить ошибки SRS можно следующим образом:
Фото отчёт я решил добавить к этой теме так как многие не могут понять о чём идёт речь.
Ещё раз всё по порядку. Речь идёт о сбросе ошибки подушек (SRS), которую надо делать в первую очередь если имеет место быть конкретная неисправность то лампа будет загораться вновь. Причём применительно и к другим сигнальным лампам ABS и ЧЕК. Но чаще всего комп запоминает мелочь мимолётную, а лампочку зажигает и не гаснет даже после обесточивания цепи (аккумулятор или 6-ой предохранитель).
Делается всё довольно просто:
1. Сама лампа на фото
2. Заготавливаем скрепку учитывая что нам понадобится быстро размыкать и замыкать мамочкин разъём.
3. В углу под панелью (справа от педали газа) нам нужно достать требуемый разъём.
4. Заглянув под панель с права видим толстый жгут из которого идёт жёлтый кабель.
5. Видим два разъёма жёлтого цвета, требуемый нижний двух-контактный не чем не запитанный.
6. Выдёргиваем его всеми доступными методами.
7.Замыкаем этот разъём как на фото ниже.
Включаем только зажигание, гаснет лампа SRS, быстро выдёргиваем скрепку, лампа загорается опять, тут же быстро втыкаем скрепку, лампа гаснет, как только погасла, опять выдёргиваем и о чудо… лампочка дважды мигает попрощавшись и выключаем в этот момент зажигание.
8. Терпим не меньше 10 минут, включаем зажигание и заводим, на панели приборов гореть должен только одинокий человечек которого угомонить можно только пристегнувшись ремнём безопасности, который настоятельно всем рекомендую!
Обнуление ошибок VSA и EPS
Сбросить ошибки VSA можно следующим образом:
1) Замкните двух контактный разъем самодиагностики (4-9). Он должен оставаться замкнутым в течение всего времени сброса ошибки
2) Ручной тормоз переводим в нижнее положение (снимаемся с ручника:)
3) Нажимаем педаль тормоза и не отпускаем её на протяжении всего обнуления VSA;
3) Включаем зажигание
4) Как только лампа ABS гаснет, необходимо нажав кнопку ручника вытянуть его в крайнее верхнее положение (поставить на ручник), не отпуская кнопки переводим ручник в нижнее положение (не тупим делаем это относительно быстро), все так же не отпуская кнопки переводим ручник опять в верхнее положение
5) Ждём когда лампа /!\ моргнёт 2 раза. Обычно если всё нормально она моргает сразу после установки рычага в последнем приёме в вытянутом положении.
6) Выключаем зажигание
7) Убираем перемычку с сервисного разъема.
Сбросить ошибки EPS можно следующим образом:
1) Замкните двух контактный разъем самодиагностики (4-9). Он должен оставаться замкнутым в течение всего времени сброса ошибки
2) Выворачиваем рулевое колесо до упора влево… это важно, — до УПОРА, и удерживаем в этом положении
3) Включаем зажигание, ждем 4 секунды, пока лампочка EPS, далее для краткости EPS, не погаснет
4) Возвращаем руль в среднее положение отпускаем его, на это дается 4 секунды, затем EPS вновь загорается
5) Пока горит лампа, (про 4 секунды помним?) повторяем пункт 2 (выворачиваем рулевое колесо до упора влево и держим), после чего EPS гаснет
6) Возвращаем руль в среднее положение, отпускаем его, через 4 секунды, если все прошло удачно — EPS моргнет 2 раза, — подтверждая обнуление памяти
7) Выключаем зажигание
8) Убираем перемычку с сервисного разъема.
