Освобождение залипших головок жесткого диска

Сегодня поговорим об освобождении залипших головок жесткого диска, рассмотрим как «варварске» методы освобожденя головок hdd и приспособления изготавливаемые своими руками, так и профессиональные методы и инструменты. Варварский метод исправления — держа отключенный накопитель в руках, несколько раз резко крутнуть накопитель в плоскости дисков.

Иногда это позволяет «отлепить» головки. Правда, такое «срывание» залипших головок обычно ведет к их повреждению и появлению царапин на поверхности пластин.

Для освобождения головок под держатель каждой из них заводится приспособление, головка приподнимается над поверхностью диска, и уже по подложенным приспособлениям БМГ поворачивается в область парковки. После этого разводчики головок извлекаются, и головки опускаются на парковочную зону.

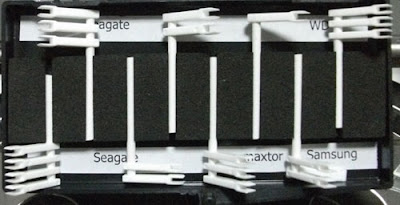

Пример «фирменного» приспособления — инструменты для разведения головок (Read Write Head Change Tool) производства компании HDRC. Набор состоит из пластмассовых вилочек, закрепленных на общем стержне, и подходит для дисков с разным количеством пластин и головок. Ниже на фотографии набор таких стержней для освобождения головок жесткого диска различных производителей.

В качестве подручных средств мастера предлагают использовать полоски размером примерно 5 на 50 мм, вырезанные из пластиковой бутылки. Для жесткости полоска сгибается вдоль в виде желобка. Другой вариант — разрезанные вдоль трубочки для коктейлей. Самодельное приспособление нужно тщательно обезжирить жетоном и спиртом, чтобы оно не оставило следов на поверхности пластин.

Еще одно подручное средство — разводчик головок, согнутый из медной проволоки диаметром 0,5-0,8 мм. Проволоке легко придать любую форму, для жесткости конструкцию можно скрутить или пропаять. Так получаются неплохие приспособления даже для дисков с четырьмя головками. Основное требование — тщательно обезжирить сделанный инструмент.

Выведя головки на место, извлеките приспособление и осторожно проверните диск рукой на один-два оборота. Если головки не были повреждены, после закрытия крышки винчестер должен раскрутиться и инициализироваться. Разумеется, долго он не проработает, но для копирования данных времени обычно хватает.

Источник

Залипание магнитных головок

Если диск упал, часто происходит залипание магнитных головок, предназначенных для чтения и записи данных. Они прилипают к магнитной поверхности пластин вне парковочной зоны и не дают им вращаться, блокируя двигатель.

Симптомы залипания магнитных головок

При подключении питания нет звука раскручивающихся пластин. Могут быть слышны попытки двигателя провернуть шпиндель с блинами – тихое “поскрипывание” или “попискивание”.

Как нужно восстанавливать данные

Профессионалы знают, как можно правильно отделить головки от пластин, учтя при этом особенности конкретной модели диска, например, направление вращения, место “парковки” головок, характер залипания. Конечно, такие работы со вскрытием гермозоны должны проводиться в условиях “чистой комнаты“, чтобы пыль извне не попала внутрь диска.

Состояние диска после процедуры “разлепления” головок может быть абсолютно разным:

Состояние “пациента” после операции напрямую зависит от причины самого заболевания. Так что логично ожидать, что диск после полета с крыши дома будет хуже себя чувствовать, чем после падения со стола, несмотря на одинаковый диагноз.

Важно!

Мы не рекомендуем использовать диск после операции разлепления головок, даже если он выглядит рабочим. Очень вероятно, он подведет своего владельца в самое ближайшее время.

Комбинированные проблемы

После ликвидации залипания головок извлечение данных может:

Ни в коем случае не вскрывайте гермозону диска вне условий чистой комнаты и не пытайтесь самостоятельно решить проблему залипания магнитных головок. При недостаточном опыте это приведет к гораздо более серьезным проблемам, таким как неисправность блока головок и повреждение магнитных пластин.

Упал ноутбук и диск больше не работает? Упал внешний жесткий диск, теперь шумит, издает странные звуки и не определяется, а вы не знаете что делать? Оставьте заявку и мы вас проконсультируем по всем вопросам.

Источник

Восстановление данных с жёсткого диска после залипания блока магнитных головок

Суть проблемы

При определённом стечении обстоятельств блок магнитных головок жёсткого диска может не успеть запарковаться на штатное место парковки и головки падают непосредственно на пластины диска в произвольном месте. При этом головки прилипают к поверхности пластин, что не позволяет жёсткому диску раскрутить двигатель и начать работать. Данная неисправность в подавляющем большинстве случаев возникает на переносных дисках с USB интерфейсом и дисках 2.5″, установленных в ноутбуках. Для восстановления данных с такого HDD необходимо с помощью специальных инструментов свести прилипшие головки на парковочное место и заменить их на новые с такого же исправного накопителя.

Сама по себе данная неисправность не влияет на файлы пользователя, т.к. в идеальном варианте после замены блока магнитных головок, весь объём диска становится доступным для чтения. Проблема обычно заключается в том, что просто так головки из строя обычно не выходят. В большинстве случаев это происходит из-за контакта головок с магнитными пластинами, хранящими информацию. При этом обычно повреждаются не только магнитные головки, но и сами пластины. Поэтому, когда производится замена блока головок, на пластинах остаются те повреждения, которые они получили при выходе из строя родных головок диска. Это могут быть микроцарапины и повреждённые, нечитающиеся сектора. Соответственно в этих повреждённых участках могут потенциально находиться пользовательские данные, часть которых может оказаться повреждёнными.

Фотографии дисков с залипшими головками

Методика восстановления информации при залипании головок HDD

Для восстановления данных с жёсткого диска, у которого залипли головки, необходимо снять с диска повреждённый блок магнитных головок и заменить его на исправный от диска такой же модели и объёма. После замены блока магнитных головок, на программно-аппаратном комплексе PC3000 Data Extractor выполняется посекторное копирование повреждённого диска на исправный накопитель. Когда копирование завершиться, необходимо проверить файловую систему на наличие ошибок, потерянных файлов и папок. Если в процессе тестирования будут выявлены повреждения логической структуры данных, то необходимо произвести корректировку ошибок и поиск потерянных файлов.

Почему диск с залипшими головками нельзя будет в дальнейшем использовать

Для отлипления головок необходимо, в любом случае, вскрывать гермоблок жёсткого диска, а это приведёт к разгерметизации всей конструкции HDD, изменению многих заводских положений элементов и параметров жёсткого диска. Соответственно, даже если предположить, что родные головки диска после отлипления окажутся исправными, то диск всё равно не будет читать и писать с такими же характеристиками как он был выпущен с завода. Также, часто бывает, что во время залипания, головки оставляют на пластинах диска физические повреждения. В подавляющем большинстве случаев магнитные головки после отлипления работать не будут, т.к. во время удара о пластины HDD они выходят из строя и требуется их замена с аналогичного жёсткого диска такой же модели и объёма.

Источник

Восстановление заклинивших HDD Seagate

В конце весны обратился ко мне клиент с поломанным винчестером печально известной 11-ой серии Seagate. Диски как уже все в курсе, плохие. Плохизна происходит по причине использования для сборки низкокачественных комплектующих. Начиная от самих пластин, и заканчивая шпиндельным двигателем и блоком голов. Все эти апдейты микропрограммы от производителя, размещенные на Сигейтовском сайте, как мертвому припарка. Одна из распространенных причин выхода дисков Seagate из строя — так называемое заклинивание мотора, когда диск при старте издает характерные жужжащие звуки, повторяющиеся с равной периодичностью, что свидетельствует о безуспешных попытках раскрутить шпиндель.

Поскольку, как я уже упоминал, неисправность своего рода классическая, то в месяц в среднем один-два таких винчестера на восстановление информации приносят. Ремонту они, само собой не подлежат, разве что ставить плату электроники на новый гермоблок, а восстановление данных очень даже возможно.

По каким причинам шпиндельный двигатель на HDD клинит, и что происходит с диском при этом? Самая распространенная причина клина HDD — несоблюдение температурного режима эксплуатации. Фактически для современного жесткого диска крайне желательно организовать повышенный теплоотвод методом обдува доп. венитлятором. В противном случае перегрев двигателя приводит к разжижению и выдавливанию из стакана смазки. В процессе этого начинают появляться ошибки позиционирования, диск начинает многократно перепозиционироваться и с этого момента процесс начинает развиваться лавинообразно. Перегрев усиливается, ось начинает деформироваться, касается стенок стакана и происходит эффект горячей сварки, ось намертво прикипает к стакану. При этом сама ось как правило деформируется так, что при попытке проворота спец. устройством (руками тут и думать нечего, нужно серьезное усилие) самого стакана (ось уже не провернуть никак) пластины начинают задевать за пластиковые рассекатели. Что происходит с головками чтениязаписи? В большинстве случаев механизм организации парковки голов, т.н. airlock, успевает убрать головы в парковочную зону, но иногда головы «залипают» на поверхности, делая дополнительные осложнения для работ по последующему ремонту HDD или восстановлению информации.

Как поступать с заклиненным винчестером, если с него нужно восстановить данные? Очевидно, что пакет пластин в сборе и блок магнитных голов необходимо перенести в гермозону с исправным шпиндельным двигателем. Для этого нужно использовать специальные инструменты. Первая задача, вывести головы за пределы поверхности. Этого ни в коем случае нельзя делать просто взявшись рукой за коромысло и протягивая головки к краю. Выход из строя mr эментов и царапины на пластинах вам обеспечены. Для съема голов нужно пользоваться спец. инструментом, по примеру описанному в этой статье, который позволяет снимать головы с пластин ведя их по воздуху.

Съемник голов установлен в гермозону

Инструмент не из дешевых, 500 европейских тугриков за модификацию (а для всей линейки Seagate F3 таких девайсов нужно три штуки, на разное количество голов в блоке) но оно того стоит.

Следующий ответственный момент, перенос пакета пластин. Делать это нужно обязательно перенося весь пакет в сборе, специальным инструментом по типу этого,

Устройство для снятия пакета дисков HDD в сборе

который обеспечивает сохранение межпластинной центровки. Для вертикальной центровки придется использовать несложную лазерную установку, которая позволяет отслеживать колебания по смещению отраженного от магнитной поверхности лазерного луча.

Более правильным решением является процесс выпрессовки пакета вместе со шпинделем и последующая запрессовка в рабочую банку. Таким образом, сохраняется не только горизонтальная, но и вертикальная заводские центровки.

Все работы нужно проводить в условиях чистой зоны, для которой идеально подходят ламинарные шкафы. Самые дешевые шкафчики делают и продают в Ленинграде, по 60 000 за штуку.

Процесс выпрессовки/запрессовки шпинделя

Выполняя все вышеописанные условия я получаю 100% гарантию успешного восстановления данных с заклиненных винчестеров. Но бывают и исключения. Одно из них, тот самый диск, о котором я упомянул в начале заметки.

Получив винчестер, я провел его диагностику, которая включала в себя вскрытие гермозоны в «чистой комнате». Типичный клин, блок голов не деформирован и находится на парковочной области, осмотр пластин с помощью зеркал и световода дефектов поверхности не выявил. Сложностей для восстановления данных не усматривается, типичный случай. По факту диагностики сформирована сумма, которая включает в себя оплату работ (150 евро) и диска-донора на шпиндель которого будет пересажен пакет.

Ознакомившись с результатами диагностики и озвученной суммой за восстановление данных клиент вспоминает об одном толковом ремонтёре сотовых телефонов, который к тому же хороший друг заказчика и все сделает бесплатно. Подумаешь, мотор заклинило!

Диск забирают и несут сотовых дел мастеру. Сотовый мастер не смог ничего поделать, так как поломанный винчестер сильно отличался по внутреннему устройству от Нокии 1100, которую всегда так просто ремонтировать.

Что с HDD происходило в недрах мастерской по мобильникам, остается только догадываться, опираясь на ту картину, которую я лицезрел спустя пару месяцев, когда диск все-таки вернули мне, т.к. пришло осознание того, что данные нужны, и бесплатно тут не получится.

Пакет пластин уже пересажен в новый корпус. Методом «вынул-вставил по одной». На краях пластин заботливо проставлены метки фломастером. Именно они помогают добиться микронной точности продольного совмещения.

Метки на краях пластин, сверху частички грязи

Верхняя пластина испачкана фрагментами отпечатков пальцев и зацарапана.

Грязь на пластине HDD, размазанная головкой

Еще грязюки, еще царапин

Нижняя пластина имеет серъезные радиальные царапины, причем не равномерной глубины. Очевидно, перекошенный пакет царапался нижней головой.

Зацарапанные пластины винчестера Seagate

Обратная сторона пластины покрыта еле заметными царапинами в виде полумесяца, — следы от стаскивания голов по поверхности.

Несмотря на малозаметность царапин, на графике чтения такое приводит к повторяющимся группам бэд-блоков и невозможности вычитать ни один файл крупнее 10 мегабайт без ошибок. А в совокупности с убитыми нижней и верхней поверхностями пакета, про файлы вообще можно забыть.

Вобщем, владельца жесткого диска можно поздравить — экономия на всю катушку. Данных с этого диска уже не восстановить.

Читать так же:

Восстановление жесткого диска после удара

Ударенный HDD Seagate 7200.11 из Краснодара

Сгорел контроллер жесткого диска HDD

К чему может привести сгоревшая плата на HDD

его уронили с высоты порядка 50 см и после подключения к компьютеру диск разогнался и застопорился (это видимо причина появления радиальных царапин )
— Ага, вам безусловно виднее.
Мне переставили внутренние диски от заклиненного в этот HDD и хотя он и был зацарапан он читался но с очень маленькой скоростью 20мб копировал 1,5 часа
— Конечно. Верю! 🙂
И ещё заклиненный HDD вы не разбирали ( потому что я и не знал что его заклинило, и с меня вы не взяли ни копейки просто сказали что его заклинило и т.п.). Зачем тогда писать?
— Вы правы. Если на диске не проковыряны защитные наклейки, не «зализаны» крепежные винты то он и не разбирался, как же иначе?
И такой цифры 150 евро я не слышал, первоначальная сумма была 10-14 т.р.
— Все верно. О том, что в базе данных по первоначальной расписке отмечено «Работа 6 т.р. + донор; отказ» мы умолчим. Если вы чего «не слышали» то этого и не было.

Источник

Залипание блока магнитных головок

Если жесткий диск пищит и не определяется, причина может быть только одна. Блок магнитных головок залип на поверхности блина. Когда бмг залипает на магнитной поверхности, он не дает шпиндельному двигателю набрать обороты и раскрутиться. В этот момент и происходит подача звукового сигнала о наличии неисправности. Для начала можно разобраться действительно ли это залипанец. В Лаборатории по восстановлению данных RILAB.RU у нас есть все не обходимое оборудование, специализированное и передовое оборудование для восстановление данных с различных накопителей с любой неисправностью.

Залипание БМГ ( Блока магнитных головок )

Для современных жёстких дисков характерны максимально возможный объём и высокая надёжность. Однако, несмотря на все усилия производителя, эти накопители по-прежнему обладают низкой устойчивостью перед ударным воздействием. Результатом падения, грубого сотрясения, резких ударов может стать залипание головок жёсткого диска. Это может привести к потере записанной на винчестере информации. В такой ситуации вам поможет компания RILAB. Обращайтесь, специалисты нашей лаборатории знают, как устранить подобную неисправность. В их распоряжении имеется всё необходимое для проведения ремонта. И вы можете быть уверены в том, что проблема будет решена оперативно и качественно.

Если головка диска соприкасается непосредственно с пластиной винчестера, работа накопителя ухудшается. Диск не может раскрутиться, и возникает клин шпиндельного двигателя. Причины, по которым происходит такая поломка, как правило, связаны с различными механическими воздействиями. Кроме того, к подобной проблеме может привести недостаточное питание или же некорректное отключение винчестера.

Подобная неисправность становится неприятным сюрпризом для пользователей из-за недоступности хранящейся на диске информации. Практика показывает, что после проведения замены БМГ весь объём винчестера становится доступным для чтения. Поэтому, если произошло залипание головки жёсткого диска, вам следует воспользоваться помощью специалистов, которые вернут накопителю функциональность.

Возможные проблемы, появляющиеся при падении жёсткого диска.

Все возможные вмятины, или царапины, и другие механические повреждения могут привести к неисправности вашего аппарата. Не откручиваются блины жёсткого диска. Такое может произойти, если при падении образовалось препятствие. Слышны посторонние звуки: клацанье, щёлканье и так далее. В таком случае можно предположить, что произошло смещение магнитных дисков. Чтобы произвести ремонт данного характера, необходимо заказать новые детали: целый блок магнитных головок. Жесткий диск начал издавать не характерные звуки для него звуки: пищать, стук и т.д. Такой характерный звук говорит о том, что при вращении блины могу царапать поверхность жёсткого диска. Включать такой диск противопоказано

Упал жесткий диск и не работает.

Что же сделать, если ваш жёсткий диск упал, и не работает.

Оценить важность данных и затраты на восстановления информации с внешнего диска. Стоимость и цены могут показаться вам не подъемными и актуальность данных будет под вопросом. В нашей лаборатории вы всегда сможете присутствовать при диагностике и узнать точную стоимость сразу. Если там располагается большое количество очень важных для вас данных, то диагностику и ремонт внешнего диска следует доверить специализированным мастерам, они умеют работать с накопителями и смогут точно определить неисправность и способ решения данной проблемы. А если информация не важная, или её там попросту нет.

Лучший вариант будет купить новый диск и использовать его. Ведь любой предоставляемый ремонт, будет иметь смысл только при восстановлении ваших файлов. С внешними дисками, если это не удаленные данные стоимость начинается от 3500 в нашей лаборатории. При наличие других неисправностей вы всегда можете получить консультацию в нашей лаборатории.

Как устранить клин шпиндельного двигателя.

Если вы выявили такую проблему, то далее необходимо понять, какие образом произошло его заклинивание. Обычно заедать начинает верхнюю поверхность или нижнюю конечность самого вала. Необходимо всего на всего убрать стопорную шайбу. Она является основанием подшипника.Другими словами, для того чтоб устранить клин шпиндельного двигателя, необходимо просто освободить заклинивший вал. Если у вас этот случай, то лучше нести ваш диск к нам на восстановление данных, ремонт данной неисправности не возможен, только восстановление данных.

Ведь работа с герметичным блоком, может привести к потере всех данных. По этому при наличие данной проблемы мы работаем в чистой комнате в без пыльном пространстве. При работе со шпиндельным двигателем, иногда проще перекинуть блок магнитных пластин в другой гермоблок с заведомо исправным шпинделем. При изъятие нужно быть максимально осторожным и при малейшем не точном движение вы потеряете сервометки и она сместятся. Это будет означать потерю данных. Стоимость и цена восстановления зависит от количества голов в данном накопителе и емкости накопителя. При такой неисправности как заклинило шпиндельный двигатель у жесткого диска стоимость может варьироваться от количества блинов. Точную стоимость вы можете узнать у нашего консультанта по телефону или отдав hdd на бесплатную диагностику.

Смешение магнитных пластин.

Надеемся, что нам удалось объяснить: что случается, если внешний жёсткий диск упал и не работает. Что необходимо делать при ударе и какие виды поломки бывают. Не все виды поломок можно починить собственноручно. Если вы не мастер на все руки конечно. Предпринимать саморучный ремонт следует только в том случае, если вы уверены, что всё получится на 100%. В противном случае вы рискуете потерять все данные.
