Зубчатые муфты: применения, конструкция, принцип работы

Во многих технических устройствах для передачи крутящего момента от одного вращающегося узла другому используются специальные муфты. Их основная функция – служить передаточным звеном в современных приводных механизмах.

К представителем этой группы относится и рассматриваемые в этой статье изделия.

Что это такое?

Зубчатыми называются специальные компенсирующие муфты, состоящие из двух частей, используемых для передачи крутящего момента от одного технического узла другому.

Достигается это за счет зацепления внешних зубьев коронки и внутренних венцов полумуфт.

В состав типовой зубчатой муфты входят:

Дополнительная информация: С их помощью удается передавать крутящий момент величиной до 60000 Нм.

Они устанавливаются между валами, диаметр которых составляет от 4-х до 20-ти см, а круговая скорость не превышает 30-ти метров в секунду. Рассматриваемые изделия надежно компенсируют как осевые, так и радиальные /угловые смещения валов (благодаря наличию в них торцевого зазора). Чтобы избежать случайных зацеплений кромок зубьев соседних полумуфт – они имеют бочкообразную форму.

При монтаже зубчатых соединений допускается рассогласование валов в следующих пределах:

С целью компенсации отклонений при несовпадении осей в конструкции предусмотрено кратковременное скольжение зубьев.

Области применения

Сфера применения этих изделий определяется особенностями конструкции и спецификой их функционирования.

Компенсационные муфты работают в следующих условиях:

Благодаря перечисленным возможностям и небольшим размерам, эти изделия широко применяются в различных видах транспортных средств, а также в передаточных узлах других механизмов.

Материал изготовления и разновидности

Для изготовления зубчатых муфт используются высокоуглеродистые стали марки 40, 40Х, 45Л или 50, а также пластические материалы повышенной износостойкости (полиамид, в частности).

В процессе производства применяются хорошо известные технологии (ковка или литье). Второй способ выбирается при изготовлении изделий диаметром 15 см и более.

В качестве примера рассмотрим муфту зубчатую марки «SITEX», в состав которой входят две полумуфты, изготовленные в виде металлических ступиц с венцами, и соединительное кольцо-демпфер.

Последнее сделано на основе полиамида и представляет собой втулку особой конструкции с внутренними шлицами. Посредством этого элемента кольцо сцепляется со ступицами муфты.

Основной параметр, определяющий качество рассматриваемого изделия – стойкость зубьев муфт и полумуфт к износу. Для повышения этого показателя зубчатые элементы в процессе изготовления повергаются термической обработке. После завершения этой процедуры они приобретают твердость, оцениваемую по шкале Роквелла значениями 45 и выше. Для корпуса (обоймы) самого изделия этот показатель составляет 40 единиц и более. У муфт с низкой скоростью вращения твердость зубьев не превышает 35.

Муфтовые соединения зубчатого типа классифицируются по размеру диаметра вала, а также по передаваемому ими крутящему моменту. Указанные параметры регламентируются действующими на территории России стандартами. Рассматриваемые механизмы также различаются по конструкции (с разъемной/неразъемной обоймой или с промежуточным валом) и по своему исполнению. Согласно последнему признаку они делятся на изделия с цилиндрическими и с коническими отверстиями.

Принцип работы

Для понимания принципа передачи крутящего момента от одного узла другому потребуется рассмотреть функционирование отдельных элементов конструкции.

Оно может быть представлено последовательностью следующих действий:

В результате этого крутящий момент приводит во вращение венец с зубцами второй полумуфты и вал приемного агрегата.

Возможные неисправности и их причины

К числу характерных неисправностей зубчатых муфт компенсирующего типа относят:

Обратите внимание: Температура корпуса муфт в нормальном состоянии не должна превышать 40 градусов.

Поломки и полный выход из строя муфтового соединения возможны по целому ряду причин. Основные из них приведены в перечне, представленном ниже. Это:

При наличии хотя бы одной из перечисленных ранее неисправностей рекомендуется полностью заменить муфту новой деталью.

Источник

Зубчатая муфта

Зубчатые муфты выполняют ту же функцию, что и карданная передача. Способность компенсировать угловое смещение у зубчатых муфт, как правило, ограничена величиной 4-5°. В то же время карданная передача способна обеспечивать компенсацию и бо́льших угловых смещений. Существует тип зубчатых муфт, предназначенных для соединения двух номинально коаксиальных валов. Такие муфты способны компенсировать небольшие отклонения от соосности, такие, как погрешности при установке валов, смещения в процессе эксплуатации. У таких муфт компенсирующая угловая способность ограничена величиной Δα = 0,25… 0,5°.

Зубчатые муфты способны передавать больший крутящий момент на единицу объёма муфты, чем карданные передачи, однако карданные передачи создают меньшие вибрации. Ограниченность величины передаваемого момента на единицу объёма карданной передачи является следствием ограниченности площади поперечного сечения карданной передачи.

Компенсационная способность зубчатых муфт при линейных смещениях: Δo = 3…4 мм; Δr= 1,5…2 мм.

Технические требования к зубчатым муфтам для некоторых применений стандартизированы. Так, в странах СНГ для муфт общемашиностроительного применения, предназначенных для соединения соосных горизонтальных валов с угловыми, радиальными и осевыми смещениями при передаче крутящего момента от 1000 до 63000 Н•м, используются: ГОСТ 5006-94,

ГОСТ Р 50895-96 (Россия), ДСТУ 2742-94 (Украина).

Практикой эксплуатации зубчатых муфт установлено, что износ зубьев является основной причиной выхода их из строя.

Детали зубчатых муфт изготовляют из углеродистых сталей марок 40, 45Л, 50 или 40Х. Для повышения износостойкости зубья полумуфт подвергают термообработке до твёрдости не менее, чем 45 по Роквеллу, зубья обоймы — не менее, чем 40 по Роквеллу, а муфту заливают маслом высокой вязкости. Тихоходные муфты изготовляют с твёрдостью зубьев Η ≤ 350 по Бринеллю.

Зубчатые муфты должны обеспечивать 90%-ный ресурс не менее 17000 ч.

Источник

Зубчатая муфта

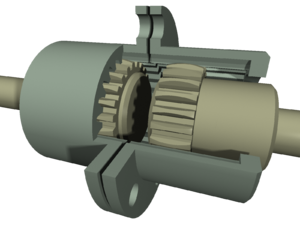

Зубчатая муфта — жёсткая компенсирующая муфта, которая состоит из полумуфт с внешними зубчатыми венцами, и разъёмной обоймы с двумя внутренними зубчатыми венцами. Эти устройства предназначены для передачи крутящего момента между двумя валами, оси которых не являются коллинеарными. Иными словами, зубчатая муфта обеспечивает компенсацию осевого, радиального и углового смещения валов. Это достигается за счёт того, что её зубчатое зацепление изготовляют с гарантированным боковым зазором и с возможностью свободного осевого смещения сопряжённых зубьев, а сами зубья имеют бочкоподобную форму со сферической внешней поверхностью. Компенсация отклонений от соосности валов сопровождается проскальзыванием зубьев.

Зубчатые муфты выполняют ту же функцию, что и карданная передача. Способность компенсировать угловое смещение у зубчатых муфт, как правило, ограничена величиной 4-5°. В то же время, карданная передача способна обеспечивать компенсацию и бо́льших угловых смещений. Существует тип зубчатых муфт, предназначенных для соединения двух номинально коаксиальных валов. Такие муфты способны компенсировать небольшие отклонения от соосности, такие как погрешности при установке валов, смещения в процессе эксплуатации. У таких муфт компенсирующая угловая способность ограничена величиной Δα = 0,25… 0,5°.

Зубчатые муфты способны передавать больший крутящий момент на единицу объёма муфты, чем карданные передачи, однако карданные передачи создают меньшие вибрации. Ограниченность величины передаваемого момента на единицу объёма карданной передачи является следствием ограниченности площади поперечного сечения карданной передачи.

Компенсационная способность зубчатых муфт при линейных смещениях: Δ_o = 3…4 мм; Δ_r= 1,5…2 мм.

Технические требования к зубчатым муфтам для некоторых применений стандартизированы. Так в странах СНГ для муфт общемашиностроительного применения, предназначенных для соединения соосных горизонтальных валов с угловыми, радиальными и осевыми смещениями при передаче крутящего момента от 1000 до 63000 Н•м используются: ГОСТ 5006-94, ГОСТ Р 50895-96 (Россия), ДСТУ 2742-94 (Украина).

Практикой эксплуатации зубчатых муфт установлено, что износ зубьев является основной причиною выхода их из строя.

Детали зубчатых муфт изготовляют из углеродистых сталей марок 40, 45Л, 50 или 40Х. Для повышения износостойкости зубья полумуфт подвергают термообработке до твёрдости не менее, чем 45 по Роквеллу, зубья обоймы — не менее, чем 40 по Роквеллу, а муфту заливают маслом высокой вязкости. Тихоходные муфты изготовляют с твёрдостью зубьев Η ≤ 350 по Бринеллю.

Зубчатые муфты должны обеспечивать 90%-ный ресурс не менее 17000 ч.

Источник

Муфта зубчатая, её описание и характеристики

Для многих механизмов промышленного и бытового значения важно наличие устройства, способного обеспечить вращение между валами. Этим соединительным устройством часто бывает зубчатая муфта.

Описание

Механизмы имеют маленькие габариты. Могут передавать крутящий момент до 60000 Нм между одинаковыми или разными валами, диаметром от 4 до 20 см, с окружной скоростью не более 30 м/с.

Устройство способно погасить осевое, радиальное и угловое смещение валов. Для этого на нем предусмотрен торцевой зазор. Зубья конструкции имеют бочковую форму. Это позволяет избежать контакта между кромок зубьев соседних полумуфт.

При установке зубчатых соединений допускается смещение валов:

Для компенсации отклонения при несовпадении осей валов происходит кратковременное скольжение зубьев.

Разновидности муфт

Зубчатые муфтовые соединения стандартизированы в зависимости от диаметра вала и крутящего момента, который они способны передать.
Их параметры обозначены в стандартах ГОСТ 5006-55, ГОСТ Р 50895-96, ДСТУ 2742-94.

Кроме этого, они разделяются по типу и исполнению.

а. С разъемной обоймой (корпусом).
б. С неразъемной обоймой (корпусом).
в. С промежуточным валом.

По исполнению втулка для муфт с короткими концами может быть:

а. С цилиндрическим отверстием.
б. С коническим отверстием.

Характер работы у конструкции делится на жесткий или упругий. По принципу передачи крутящего момента она бывает: постоянная, сцепная, самоуправляемая.

Принцип работы

Передачу крутящего момента от одного агрегата к другому можно рассмотреть по элементам.

Из чего изготавливается

Производство деталей проводится из высокоуглеродистой стали марки 40, 40Х, 45Л, 50. Изготовление проводится методом ковки. Литьевой способ применяется при диаметре муфты 15 см и более.

Главным параметром, который определяет качество конструкции, является стойкость зубьев к износу. Для уменьшения уровня износа, зубья поддаются термической обработке. После ее завершения зубья полумуфт имеют твердость по Роквеллу от 45 и выше, а зубья корпуса (обоймы) от 40 и выше. У тихоходных муфт твердость зубьев не ниже 35.

Хранение и ввод в эксплуатацию

Монтаж зубчатой муфты и ее дальнейшая эксплуатация имеет ряд особенностей.

К ним относится следующее:

Периодичность замены масла находится в зависимости от условий, в которых работает муфта. Здесь учитываются величина крутящего момента, нагрузка, продолжительность работы и другие факторы.

Возможные неисправности

Нарушение правил монтажа и эксплуатации может привести к неисправностям муфтового соединения или к полному его разрушению. Главной причиной поломки соединения зачастую бывает износ зубьев.

Среди типовых неисправностей, кроме этого, может быть:

а. Проворачивание ступицы во время пуска.
б. Появление трещин на корпусе (обойме).
в. Поломка призонных (соединительных) болтов.
г. Вытекание смазки.
д. Перегрев муфты. Температура муфты в рабочем состоянии должна быть не более 40 градусов.

При наличии этих неисправностей рекомендуется заменить муфту.

Источник

Зубчатая муфта

3 ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ

3.1 Муфты должны изготовляться следующих типов:

1 – с разъемной обоймой;

2 – с промежуточным валом;

3 – с неразъемной обоймой.

3.2 Втулки муфт изготовляют следующих исполнений:

1 – с цилиндрическими отверстиями для коротких концов валов по ГОСТ 12080;

2 – с коническими отверстиями для коротких концов валов по ГОСТ 12081 для муфт типов 1 и 3.Допускается по заказу потребителя изготовлять втулки с отверстиями для концов валов другой формы.

3.3 Муфты, заказываемые для эксплуатации при частотах вращения, равных или превышающих 50% от значения допускаемой частоты, указанной в таблице 1, обозначают буквой С (требования пункта обязательны с 01.06.97).

Размеры в миллиметрах

Частота вращения для типа 1, с, не более*

Динамический момент для типа 1, кг·м

Mассa для типа 1, кг, не более

3.4 Основные параметры, размеры муфт должны соответствовать указанным на рисунках 1 и 2 и в таблице 1.

2 – обоймаРисунок 1

Рисунок 2. Основные параметры, размеры муфт. Тип 2

3 – фланцевая полумуфта; 4 – промежуточный валРисунок 2

3.5 В муфтах допускается комбинация втулок различных исполнений.

3.6 Выбор муфт приведен в приложении А.

3.7 Условное обозначение муфт должно включать слово “Муфта”, обозначение типа, значения номинального крутящего момента, диаметров посадочных отверстий втулок или отверстий втулок и фланцевых полумуфт, обозначение исполнения втулок, климатического исполнения и категории по ГОСТ 15150, обозначение настоящего стандарта.В условном обозначении муфты типа 2 диаметр посадочного отверстия фланцевой полумуфты ставят после обозначения диаметра посадочного отверстия втулки.Пример условного обозначения муфты типа 1 с номинальным крутящим моментом 4000 Н·м, диаметром посадочных отверстий во втулках 50 мм, с втулками исполнения 1, климатического исполнения У, категории 2:

Муфта 1-4000-50-1У2 ГОСТ Р 50895-96

То же, типа 2, с диаметром посадочных отверстий во фланцевых полумуфтах 55 мм:

Муфта 2-4000-50-55-1У2 ГОСТ Р 50895-96

То же, типа 1, с втулками исполнения 1, в одной из которых диаметр посадочного отверстия 55 мм:

Муфта 1-4000-50-1-55-1У2 ГОСТ Р 50895-96

То же, одна втулка исполнения 1, другая исполнения 2 с диаметром посадочного отверстия 55 мм:

Муфта 1-4000-50-1-55-2У2 ГОСТ Р 50895-96

То же, типа 3 с индексом С:

Муфта ЗС-4000-50-1У2 ГОСТ Р 50895-96

Допускается в рабочих чертежах обозначение климатического исполнения не указывать.

Параметры зубчатых муфт

Параметры зубчатых муфт стандартизированы по ГОСТ 5006-55 для диаметров валов от 40 миллиметров до 560 миллиметров, и передаваемых моментов, от М_кр=70 кГм до 100 000 кГм. Для муфт общего назначения максимальное количество оборотов в минуту ограничивается исходя из окружной скорости u_зуб = 25 м/сек, на начальной окружности зубчатого венца. Согласно ГОСТ 5006-55, допустимый угол перекоса валов при отсутствии смещения равен а=1°. Допустимое смещение при отсутствии перекоса равно е≈0,02 d. Если присутствуют оба вида деформаций, то их допустимые значения должны составлять: а≤30′; е≥0,01 d.

Главным параметром определения работоспособности зубчатых муфт является износостойкость рабочих поверхностей зубьев, которая зависит от окружной скорости и линейных и угловых перемещений соединяемых валов. Но так как значения этих перемещений во время работы меняются, то меняются геометрические параметры зацепления, и соответственно характер распределения нагрузки между зубьями.

В связи с этим, выполнить абсолютно точный расчет практически невозможно. Поэтому, на практике, размеры зубчатых муфт выбирают по моменту М_м = k_рМ_кр (ГОСТ 5006-55), где в зависимости от ответственности соединения, k_р нужно принимать увеличенным в 1,3-1,5 раза.

В частности, в кранах применяют в основном подвижные зубчатые муфты, которые компенсируют смещения соединяемых валов. Наибольшее распространение, из числа жестких подвижных муфт, получили зубчатые муфты, которые изготавливаются согласно ГОСТ 50895-96, ГОСТ 5006-83. Также, такие муфты могут быть изготовлены по ТУ заказчика.

Различают следующее исполнение зубчатых муфт:

Втулки зубчатых муфт производят таких видов:

Если нужны втулки с отверстиями другой формы, то они изготавливаются по заказу потребителя. Также допускается в муфтах комбинация втулок разных исполнений.

Хорошо зарекомендовали себя зубчатые муфты, изготовленные из капролона, капрона и других подобных материалов. Благодаря упругим полимерным зубчатым венцам в обойме, распределение нагрузки между зубьями оказывается более равномерно распределенным, и полная передаваемая нагрузка почти не уступает нагрузочной способности зубчатых муфт с металлическими зубьями. Особенно это сказывается при значительных углах перекоса. Помимо этого, такие полимерные муфты обладают лучшей демпфирующей способностью и электроизоляционными свойствами. Цена зубчатой муфты из полимерных материалов выгодно отличается от цены металлических.

Муфта зубчатая МЗП состоит из фланцевой полумуфты, втулки, обоймы. Она производится в соответствии с требованиями ГОСТ 5006-55 и служит для соединения валов посредством промежуточного вала.

Такие муфты с промежуточным валом, а также цепные муфты, могут быть названы полужесткими.

Муфты зубчатые тип МЗ ГОСТ 5006-55 (50895-96)

Муфты зубчатые (МЗ) –представляют собой механический узел, который предназначен для компенсации разных типов смещений валов, а также для передачи энергии вращения от одного вала к другому. Такой результат возможен благодаря использованию зубчатого зацепления,имеющего боковой зазор, а также возможности смещения по своей оси сопряженных зубьев. При этом зубья имеют сферическую внешнюю поверхность и бочкобразную форму.

Функции зубчатых муфт частично такие же как у карданных передач, но муфта, обычно, может компенсировать не большие углы (4-5 градусов) смещения, по сравнению с передачейкарданной. Кроме этого, указанные муфты могут обеспечивать передачу большего вращающего момента чем карданные передачи, но при этом им присуща повышенная вибрация.

Для применения зубчатых муфт общего машиностроительного применения, которые изготавливаются с целью соединения угловых валов с соосными, существуют государственные стандарты, предусмотренные ГОСТом 5006-94 и ГОСТом Р 50895-96. Такой стандарт применяется только для муфт, что используются для компенсации осевых и радиальных смещений при передаче вращения в рамках 1000-63000 Н*м.

Практика эксплуатации муфт зубчатых показывает, что основной причиной выхода из строя таких узлов является износ зубьев.

Поэтому для увеличения износостойкости и получения их большей твердости зубья муфт подвергают термической обработки. Степень обработки зависит от функциональных особенностей составляющих частей муфты, а также ее назначения.

Копейский механический завод «Горняк» изготовляет муфты зубчатые, что характеризуются стойкостью к высоким нагрузкам, применяются в широких диапазонах вращающих моментов и угловых скоростей.

Производимые на КМЗ «Горняк» зубчатые муфты имеют максимальный допустимый перекос осей втулок, что не превышает 130º (при нулевом смещении осей)

Копейский механический завод «Горняк» также выпускает и другие типы муфт зубчатых, таких как МЗП и МУВП.

Муфты МЗП полностью соответствуют ГОСТу 50895-69.МЗПиспользуются в случае, когда предусмотрено наличие промежуточного вала, с целью соединения горизонтальных одноосных валов. Их отличием является то, что полумуфта,что состоит из втулки и зубчатой обоймы, заменена на фланцевую полумуфту с запрессованным валом.

Муфты МУВП полностью соответствуют ГОСТу 21424 и применяютсяприсоединенияходноосных валов. Они используются при необходимости передачивращающего момента в диапазоне 6,3 – 16000 Нхм. Благодаря таким муфтам уменьшаются динамические нагрузки, при радиальных, угловых и осевых смещениях валов.Подобные муфты имеют очень мягкий пуск, что обеспечивается прорезиненными пальцами. Кроме этого, МУВП муфты способны заменить муфты ЗМ в механических устройствах, которые предназначены для подъема и перемещенияразнообразныхгрузов.

Зубчатые муфты всех видов, производимые на КМЗ «Горняк», изготавливаются с высококачественного сырья и заготовок, поэтому мы наш завод гарантирует долгую и надежную работу наших изделий.

Чтобы заказать зубчатые муфты на нашем заводе или узнать более детальную информацию о нашей продукции, а также по вопросам доставки, звоните по телефону, указанному на сайте.

Муфты зубчатые тип МЗ ГОСТР 50895-96 (5006-83):

В продаже встречается просто огромное количество вариантов исполнения различных муфт, все они характеризуются своими определенными достоинствами и недостатками. Специфическим предложением можно назвать зубчатую муфту. Был разработан целый набор технической документации, который должен учитываться.

Требования в техническом плане

Рассматриваемые зубчатые муфты с полиамидными гильзами или иные варианты выполнения должны изготавливаться только с установленными требованиями настоящего стандарта.

Среди свойств технических требований отметим следующее:

В продаже можно встретить изделия самых разных климатических выполнения, что устанавливается ГОСТ 15150.
Обойма и зубья втулки производятся с учетом эвольвенты с углом профиля, который выходит по делительной окружности. В зависимости от назначения детали, производство может проходит с учетом самых разных степеней точности. При этом выделяют закономерность, при которой увеличение частоты вращения оказывается основой увеличения точности проводимой обработки.
После сбора зубчатой муфты втулка может несущественно смещаться. Ставится самой большой отклонение, которое составляет 1 градус. Критерий углового смещения должен быть маленьким, так как в другом случае деталь не будет служить в течение долгого периода.
Втулка и обоймы должны делается при использовании технологии ковки или литья. Благодаря этому достигается довольно большая точность размеров. При разработке заготовок используют очень разные материалы, очень часто сталь 40 или 59, а еще некоторые легированные составы

Большинство производителей могут использовать разные сплавы при согласовании данного момента с заказчиком:
Уделяют внимание и твердости поверхности зубьев. Критерий должен варьировать в диапазоне от 42 до 51 HRC

В случае, когда окружная скорость не превышает значения 1 м/с есть возможность использовать материал с твердостью слоя поверхности в диапазоне от 248 до 302 HB.
При изготовлении уделяют внимание и значению параметра шероховатости. Нормы указываются ГОСТ 2789.
Непосредственная фиксация фланцев проходит при использовании болтов. При этом уделяют внимание тому, что прочностный класс должен быть не менее 5,6.
Некоторые климатические варианты выполнения покрываются специализированным хромированным составом, за счёт которого значительно увеличивается защитная степень поверхности от влияния внешней среды.
У рассматриваемого изделия также есть резиновый компонент, который производится в согласии с погодным исполнением Т или ОМ.
Во время изготовления заготовок может использоваться поковка или штамповка, изготавливающиеся в согласии с принятым стандартами.
Если изготовление проходит методом резания, то скругления обязаны быть не больше 1 мм. При этом проходит притупление всех заостренных кромок, что дает возможность избежать неограниченного количества проблем.
Для покрытию герметиком используют очень разные уплотнительные детали, которые разрешены в согласии с принятым стандартами.
Парные обоймы должны содержать контрольные метки, благодаря им упрощаются установочные работы.
Работа отдельных вариантов выполнения возможна лишь в случае добавки специализированного вещества для смазки. Для этого в конструкции имеются особые отверстия для залива и слива вещества для смазки.

ГОСТ 5006-83 муфты зубчатые техусловия формируют то, при каких дефектах изделие считается мало пригодным для применения. Наиболее определяющим параметром можно назвать степень износа зубьев или самой обоймы. По мимо этого, отказ может проходит в приведенных ниже случаях:

При заказе изготовитель может менять важные характеристики изделия в согласии с установленными нормами производства.

ПРИЛОЖЕНИЕ А (рекомендуемое). ВЫБОР МУФТ

Муфты выбирают по наибольшему диаметру концов соединяемых валов. Затем проверяют прочность муфты по формуле:

где – наибольший длительно действующий на соединяемых валах крутящий момент в конкретных условиях эксплуатации, Н·м, – номинальный крутящий момент, передаваемый муфтой и принимаемый по таблице 1 настоящего стандарта, Н·м,

– коэффициент, учитывающий степень ответственности передачи, принимаемый по таблице A.1, – коэффициент, учитывающий условия работы и принимаемый по таблице А.2, – коэффициент углового смещения, принимаемый по таблице А.З.

Последствия, возникающие в результате выхода муфты из строя

Коэффициент ответственности передачи

Режим работы механизма

Коэффициент условий работы муфты

Спокойная работа равномерно нагруженных механизмов

Работа неравномерно нагруженных механизмов

Тяжелая работа с ударами неравномерно нагруженных и реверсивных механизмов

Угол перекоса вала

Коэффициент углового смещения

10 УКАЗАНИЯ ПО ЭКСПЛУАТАЦИИ

10.1 Перед монтажом муфту необходимо расконсервировать. Монтаж муфты следует производить с использованием монтажных приспособлений в условиях, когда исключено загрязнение, повреждение деталей муфт. Точность установки соединяемых валов в соответствии с требованиями 4.5 настоящего стандарта и требованиями конструкторской документации на устанавливаемые муфты.

10.2 При монтаже муфты следует обеспечить свободный доступ для залива смазки, возможность сбора сливаемой смазки, контроль смазки и затяжки гаек.

10.3 При монтаже втулки с валом сопрягаемые поверхности следует смазывать солидолом по ГОСТ 4366.

10.4 При монтаже контрольные метки на парных втулках и обоймах должны совпадать.

10.5 В муфту следует заливать смазку в объеме, указанном в паспорте. Смазка должна при работе муфт покрывать полную высоту зубьев.

10.6 Марку смазки в зависимости от температурного режима следует выбирать по таблице 3.Допускаются другие марки смазки с характеристиками не ниже, чем у приведенных в таблице 4.

Диапазон температур, °С

Примерные сроки замены смазки

От минус 40 до плюс 20

ТС-10 по ГОСТ 23652

В новых муфтах первую замену масла производят через 100-150 ч работы; последующие замены масла производят через 2000-2500 ч работы

От плюс 20 до плюс 80

ИТП-300 ИГП-38 по ГОСТ 26191

И-50А по ГОСТ 20799 с присадкой ДФ-11 (3…5%), при температуре выше 50 °С допускается применение смазки УНИОЛ-2 ГОСТ 23510

От плюс 80 до плюс 120

ИПП-20 по ГОСТ 26191

ИТП-300 по ГОСТ 26191

7 ПРАВИЛА ПРИЕМКИ

7.1 Муфты подвергают следующим видам испытаний: приемо-сдаточным, периодическим, типовым, сертификационным.

7.2 Приемо-сдаточные испытания

7.2.1 Каждую муфту подвергают внешнему осмотру на соответствие требованиям 4.2, 4.5, 4.22. Измерению размеров по требованиям 3.4, 4.3, 4.4, 4.14, 4.16, 4.17, 4.18 (в части угла конусности поверхности А), 4.19, проверке на соответствие требованиям 5.6 (после заливки смазки) подвергают 10% муфт от партии, но не менее пяти штук.

7.2.2 Каждую муфту с индексом С подвергают испытанию на соответствие требованиям безопасности 5.2 без нагрузки при частоте вращения не менее 130% от допускаемой частоты вращения в течение не менее 2 мин в каждую сторону вращения. Далее муфту подвергают испытанию под нагрузкой номинальным крутящим моментом при том же значении частоты вращения не менее 5 мин в каждую сторону вращения (требования пункта являются обязательными с 01.01.98).После испытаний муфту вновь подвергают внешнему осмотру на соответствие требованиям 4.22, 4.25, 5.6 и измерению размеров по требованиям 3.4 (только размеры и ), 4.16.

7.3 Периодические испытания

7.3.1 Периодические испытания проводят не реже одного раза в три года.

7.3.2 Количество муфт каждого типоразмера, подвергаемых испытаниям, должно быть не менее пяти.При выпуске нескольких однотипных различных размеров муфт допускается подвергать испытаниям отдельные несоседние типоразмеры, представляющие весь ряд, но не менее 25% от общего числа типоразмеров, входящих в ряд.При применении единых материалов и единого технологического процесса для изготовления муфт допускается испытание по 7.3.3 проводить на одном типоразмере-представителе всего ряда муфт по стандарту.Допускается указанные испытания проводить в эксплуатации при соблюдении предусмотренных стандартом условий эксплуатации.

7.3.3 При периодических испытаниях проверяют:обеспечение передачи номинального крутящего момента при длительной работе с постоянной нагрузкой одного направления при наибольшей допустимой частоте вращения муфты в течение срока не менее 10% от 90%-ного ресурса, указанного в 4.23, при этом проверяют обеспечение требований 5.2 и 5.6;обеспечение требований ГОСТ 15150 для соответствующих климатических исполнений и категорий муфт.

7.4 Типовые испытания

7.4.1 Типовые испытания проводят при изменении конструкции, материалов или технологии, если эти изменения могут оказать влияние на изменение основных параметров и эксплуатационных показателей муфт.

7.4.2 Испытаниям должно быть подвергнуто не менее десяти муфт проверяемого типоразмера.

7.4.3 Испытания проводят по 7.2.2 и 7.3.3.

7.5 Если при периодических и типовых испытаниях хотя бы одна муфта оказалась не соответствующей установленным требованиям, то следует проводить повторные испытания на удвоенном количестве муфт.Результаты повторных испытаний являются окончательными.

7.6 При контрольной проверке качества полумуфт и соответствия их показателей требованиям настоящего стандарта должны применяться следующие правила отбора проб: внешний осмотр – вся партия; проверка основных размеров – 5% от партии, но не менее 5 шт.

7.7 Сертификационные испытания

7.7.1 Сертификационные испытания проводят с целью установления соответствия характеристик муфт требованиям настоящего стандарта или других нормативных документов.

7.7.2 Муфты, подвергаемые испытаниям, должны соответствовать чертежам и вышеуказанным нормативным документам.

7.7.3 Сертификационные испытания должны проводиться испытательной лабораторией, аккредитованной на право проведения сертификационных испытаний муфт данного типа по требуемому набору параметров.

7.7.4 Основными видами сертификационных испытаний муфт данного типа являются испытания по требованиям безопасности 5.2 и 5.6, осуществляемые по 7.2.2, 7.3.3.

7.7.5 Объем и порядок выборки муфт каждого типоразмера, продолжительность, условия сертификационных испытаний, не установленные настоящим стандартом, устанавливает орган по сертификации с учетом отраслевых и заводских нормативных документов.

Технические требования

Рассматриваемые зубчатые муфты с полиамидными гильзами или другие варианты исполнения должны изготавливаться исключительно с установленными требованиями настоящего стандарта.

Среди особенностей технических требований отметим следующее:

В продаже встречаются изделия различных климатических исполнения, что определяется ГОСТ 15150.
Обойма и зубья втулки изготавливаются с учетом эвольвенты с углом профиля, который получается по делительной окружности. В зависимости от предназначения детали, производство может проводится с учетом различных степеней точности. При этом выделяют закономерность, при которой увеличение скорости вращения становится причиной повышения точности проводимой обработки.
После сбора зубчатой муфты втулка может несущественно смещаться. Устанавливается максимальной отклонение, которое составляет 1 градус. Показатель углового смещения должен быть минимальным, так как в противном случае деталь не прослужит в течение длительного периода.
Втулка и обоймы должны изготавливается при применении технологии ковки или литья. За счет этого достигается довольно высокая точность размеров. При создании заготовок могут применяться самые различные материалы, чаще всего сталь 40 или 59, а также некоторые легированные составы

Некоторые производители могут применять различные сплавы при согласовании этого момента с заказчиком:
Уделяется внимание и твердости поверхности зубьев. Показатель должен варьировать в диапазоне от 42 до 51 HRC

В случае, когда окружная скорость не превышает значения 1 м/с есть возможность применять материал с твердостью поверхностного слоя в диапазоне от 248 до 302 HB.
При производстве уделяется внимание и значению параметра шероховатости. Стандарты указываются ГОСТ 2789.
Непосредственная фиксация фланцев проводится при применении болтов. При этом уделяется внимание тому, что класс прочности должен быть не менее 5,6.
Некоторые климатические варианты исполнения покрываются специальным хромированным составом, за счет которого существенно повышается степень защиты поверхности от воздействия окружающей среды.
У рассматриваемого изделия также есть резиновый элемент, который изготавливается в соответствии с климатическим исполнением Т или ОМ.
При изготовлении заготовок может применяться поковка или штамповка, изготавливаемые в соответствии с установленными стандартами.
Если изготовление проводится методом резания, то скругления должны быть не более 1 мм. При этом проводится притупление всех острых кромок, что позволяет избежать довольно большого количества проблем.
Для герметизации могут применяться самые различные уплотнительные элементы, которые разрешены в соответствии с установленными стандартами.
Парные обоймы должны иметь контрольные метки, за счет которых упрощаются монтажные работы.
Эксплуатация некоторых вариантов исполнения возможна только в случае добавления специального смазывающего вещества. Для этого в конструкции есть специальные отверстия для залива и слива смазывающего вещества.

ГОСТ 5006-83 муфты зубчатые технические условия определяют то, при каких дефектах изделие считается непригодным для использования. Наиболее важным критерием можно назвать степень износа зубьев или самой обоймы. Кроме этого, отказ может проводится в нижеприведенных случаях:

При заказе производитель может изменять основные свойства изделия в соответствии с установленными нормами производства.

Источник
