Особенности инсталляционных проекторов. Что можно и чего нельзя
Особенности инсталляционных проекторов. Что можно и чего нельзя.
Пожалуй, всем известно, что в линейках мультимедиа-проекторов различных производителей всегда есть несколько моделей, относящихся к разряду инсталляционных (стационарных). Но далеко не все понимают отличие моделей инсталляционного класса от презентационных или проекторов для домашнего кинотеатра. Конечно, все инсталляционные проекторы обладают яркостью не ниже 3000 Ansi, но только ли в этом дело?
Чтобы разобраться с этим вопросом, начнем с задачи, которую выполняют все инсталляционные модели. А задача может быть сформулирована в трех основных пунктах:
Проектор должен быть установлен стационарно. Чаще всего он подвешивается на потолок в перевернутом состоянии в отличие от проекторов презентационного класса, которые используют в мобильных презентациях и поездках. Надо сказать, что отверстия для крепления проектора под потолком имеется далеко не у всех проекторов для презентаций. А так как установка может быть осуществлена как перед экраном, так и позади его, проектор должен обладать всеми возможностями по переворачиванию изображения вертикально, а также по зеркальному его отражению. Сейчас эти возможности присутствуют в большинстве моделей почти всех производителей.
Проектор должен работать продолжительное время. Эта задача является ключевой. Только инсталляционные модели могут работать по схеме «24/7», т.е. показывать 24 часа в день и 7 дней в неделю без перерывов на «отдых». Такая возможность достигается благодаря специальной системе вентиляции. При эксплуатации в таком режиме моделей презентационного класса срок «жизни» проектора ограничивается одним-двумя годами. Ни один проектор для презентаций не предназначен для подобного рода работ.
Проектор должен быть максимально защищен от влияния агрессивных сред. Стационарные проекторы используются в барах и ресторанах, клубах и дискотеках. В подобных местах зачастую сильно накурено и проектор плохо вентилируется. В результате этого достаточно быстро пыль может забить вентиляционные отверстия проектора и его лампа перегорит. При использовании проекторов в конференц-залах проблема сигаретного дыма стоит не так остро, но пыль есть везде, а, что греха таить, обслуживают проектор и прочищают его воздушные фильтры очень редко.
Отдельно стоит упомянуть о том, что очень немногие модели проекторов можно эксплуатировать в негоризонтальном положении. Например, при попытке установить LCD-проектор вертикально и светить на полоток, создавая эффекты или изображение, проектор проработает в таком режиме максимум 20 минут. В таком положении, опять же, нарушается его система вентиляции. Лишь некоторые модели с DLP технологией, например, такие как Panasonic PT-D5500E, позволяют устанавливать его под любым углом.
Исходя из уже упомянутых задач, некоторые характеристики инсталляционных моделей являются неважными. Это, например, вес проектора. Так как проектор не переносится с места на место, его вес не играет решающей роли, а значит, можно сделать полноценную систему охлаждения и дополнительные системы защиты проектора от внешних воздействий.
А также функции быстрого старта. То, что является очень удобным и непременным атрибутом большинства современных моделей для презентаций, для стационарных проекторов оказывается излишним. Согласитесь, не так важно, сколько будет нагреваться лампа проектора, тем более, если работает он по многу часов в день в баре или на дискотеке.
Те из нас, кто сталкивался с необходимостью добиться диагонали изображения более 130 дюймов, либо существенно увеличить качество изображения в освещенном помещении, уже знают, что возможностей компактных и недорогих офисных проекторов с яркостью около 3000 люмен для этого уже недостаточно. Для этих задач куда лучше подойдут профессиональные инсталляционные проекторы с яркостью от 6000 люмен и более.
Лазерный проектор Epson EB-L1505U (12000 Лм)
С недавних пор в ассортименте проекторов Epson стали доступны устройства именно для тех, кому требуются высококачественные яркие проекторы с наивысшим уровнем надежности и самым долгим сроком гарантии производителя! Речь идет о новейшей серии лазерных проекторов, Epson EB-L1000, которые сразу получили титул самых ярких 3LCD-проекторов на рынке, но ненадолго, поскольку в скором времени начнутся продажи сверхяркого лазерного проектора Epson EB-L25000U яркостью 25000 Лм! О нем мы будем упоминать лишь вскользь, но к нему практически все преимущества проекторов серии Epson EB-L1000, о которых будет рассказано далее, также относятся в полной мере.
В серию Epson EB-L1000 входят модели:
Хотя буква «U» в обозначении моделей означает разрешение WUXGA (1920×1200), все модели также поддерживают прием и вывод сигнала в 4K (об этом чуть ниже).

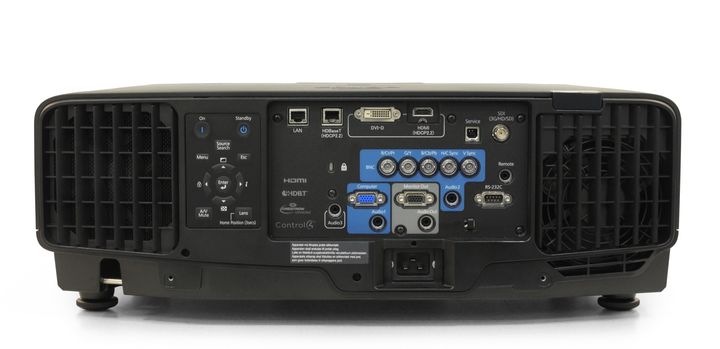

Набор разъемов и задняя панель проектора EB-L1505U

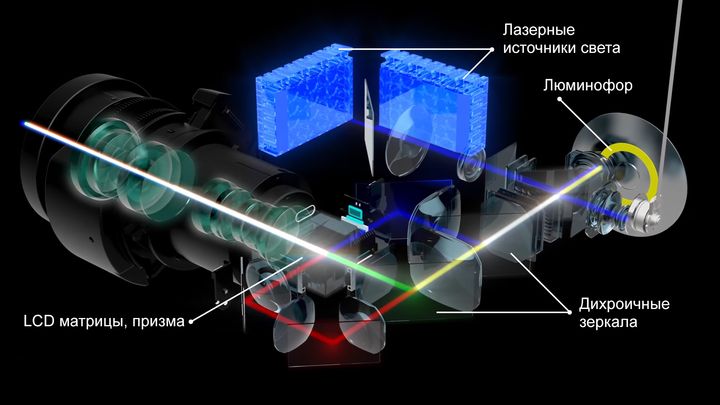

Устройство оптической системы 3LCD проектора серии EB-L1000
В проекторах серии Epson EB-L1000 мы наблюдаем ситуацию, когда лазерный источник света используется совместно с технологией формирования изображения «3LCD». Как можно увидеть на схеме, ключевое преимущество технологии по сравнению с одноматричной DLP, состоит в том, что проектор, разделив белый свет на красный, зеленый и синий, пропускает каждый из пучков через отдельную матрицу, после чего полученные изображения соединяются в то, что мы и видим на экране. Это означает не только то, что энергия источника света используется максимально эффективно, но и что сам процесс формирования изображения предельно близок к тому, как это происходит у большинства средств отображения информации различных типов, то есть, путем смешения красного, зеленого и синего (RGB). Этот принцип гарантирует правильное соответствие яркости цветов и яркости белого, в отличие от ситуации с одноматричными проекторами, которые могут создавать белый цвет отдельно, без участия цветов. Это в подавляющем большинстве случаев дает столь же высокую яркость белого, как у 3LCD-проектора, но существенно снижает яркость всех цветов, в результате чего изображение на максимальной заявленной яркости превращается в компромисс, пригодный для одних задач и непригодный для других.

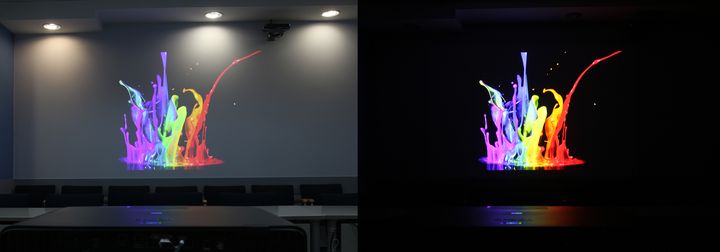

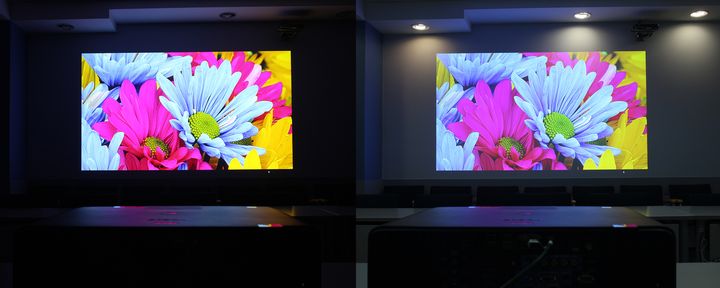

Фоновое освещение нипочем!
Помимо превосходных и точных цветов, проекторы дают на максимальной яркости не менее впечатляющую точность баланса белого (цветовой температуры), без какого-либа намека на зеленовытый оттенок.
В итоге, если у пользователя и найдется причина снизить максимальную яркость, то только в тех условиях, когда она окажется явно избыточной. Яркость лазеров можно плавно регулировать, и при работе на минимальной яркости ресурс лампы продлевается до 56 тысяч часов!
Упомянутая способность гибко (и быстро) регулировать яркость позволяет использовать лазерный источник света для увеличения динамической контрастности проектора: на темных сценах лазер поможет улучшить уровень черного, а при подаче на проектор черного экрана лазер отключается, что означает «абсолтно черный» цвет. Тем не менее, эту возможность можно и не использовать, поскольку реальная, «честная» контрастность проекторов серии Epson EB-L1000 соответствует высококачественным проекторам для домашнего кинотеатра. Другими словами, если вы снизите в настройках яркость лазера до уровня проектора на 3000 люмен, то получите классический домашний проектор, но с очень глубоким уровнем черного!
Принцип работы технологии «4K Enhancement»
Технология предполагает разделение 4K-изображения на два изображения в разрешении 1080p (full HD), чтобы их наложением друг на друга со сдвигом в полпикселя можно было восстановить четкость, максимально близкую к оригиналу. Технология именуется «4K Enhancement» и перешла в сегмент инсталляционных проекторов от элитных домашних проекторов, таких как Epson EH-LS10000. Создавалась эта «умная» технология с пониманием того, что эпоха 4K пока еще не вступила в свои права в полной мере из-за нехватки контента в соответствующем разрешении, в связи с чем вполне логично дать проектору с изначальным разрешением WUXGA или Full HD способность отображать 4K в качестве дополнительного приятного бонуса.

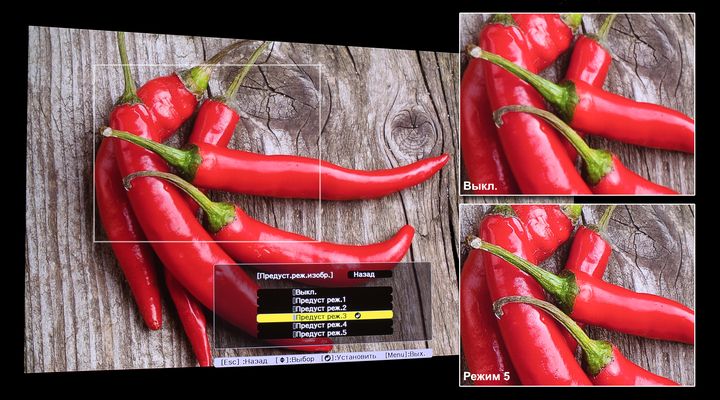

Также «4K Enhancement» позволяет поднять на новый уровень всевозможные функции проектора, улучшающие резкость изображения. Если обычный WUXGA-проектор ограничен своим собственным разрешением, то проекторы с поддержкой «4K Enhancement», по сути, способны, обрабатывая изображение, увеличивать его разрешение до 4K! Это позволяет не только применить алгоритмы более аккуратного и качественного увеличения четкости, но и убрать сетку видимых пикселей! Безусловно, все эти функции можно отключить.
Сетка пикселей на экране проектора Epson с выключенной (слева) и включенной (справа) технологией «4K Enhancement»
Богатые возможности инсталляции
Безусловно, в инсталляционных проекторах гибкость установки не менее важна, чем все перечисленное выше. Все проекторы серии Epson EB-L1000 обладают полностью моторизованным управлением объектива (зум, фокусировка, сдвиг) с возможностью запоминать различные настройки и мгновенно переключаться между ними (функция «память объектива»).

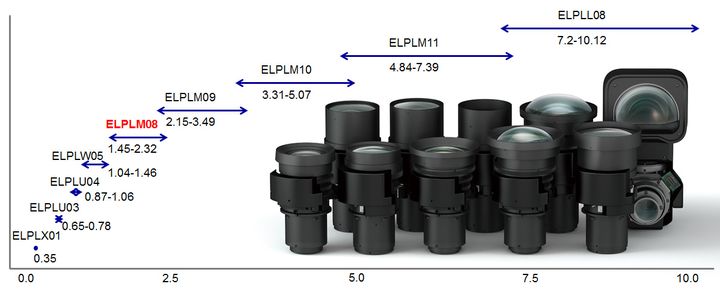

Модельный ряд объективов для проекторов EB-L1100U/ EB-L1200U/ EB-L1300U/ EB-L1405U
Ультракороткофокусный объектив ELPLX01
Благодаря лазерному источнику света все модели серии Epson EB-L1000 могут быть установлены под любым вертикальным наклоном, в обычной или портретной ориентации (в т.ч. на боку), причем это не влияет на ресурс источника света. Поддерживается проецирование на поверхности сложных геометрических форм, включая вогнутые и выпуклые экраны, сферические поверхности, углы и т.д.
Безусловно, проекторы обладают встроенной поддержкой сшивки нескольких изображений в одно. Не прибегая к использованию какого-либо дополнительного программного обеспечения, проекторы серии Epson EB-L1000 не только обеспечивают бесшовное соединение изображений, но и легко «договариваются» между собой об однородности цветовых оттенков. Последнее становится возможным благодаря наличию встроенной камеры, которая также позволяют отдельностоящему проектору сохранять заданные параметры цветопередачи, проверяя свое изображение с заданной периодичностью.
Проекторы Epson EB-Z10005U (10000 Лм) и Epson EB-L1505U (12000 Лм)
При массе от 20 до 24 кг, лазерные проекторы серии EB-L1000 обладают габаритами 586 х 492 x 211 мм (ШxДxВ), что делает их существенно более компактными, чем многие аналоги от различных производителей. К примеру, они существенно короче проекторов знаменитой серии Epson EB-Z (длина 741 мм).
Мечта инсталлятора
Благодаря этим моделям, компании Epson, очевидно, укрепила свои позиции на рынке инсталляционных проекторов, сумев сохранить традиционные преимущества своей продукции, при этом добиваясь серьезных успехов в тех областях, которые ранее подвергались критике со стороны конкурентов.
Всё о мультимедиа проекторах
Демонстрация возможностей инсталляционных проекторов Panasonic.
Несколько примеров серьезных проектов демонстрируют очень непростые возможности профессиональных проекторов Panasonic для решения задач AV-интеграции.
Четкого определения термина «инсталляционный проектор» не существует. В первом приближении любой проектор любой марки можно назвать инсталляционным, если его можно закрепить на стене или на потолке. Во втором приближении оказывается, что с того места, где закрепили проектор, он не может создать изображение нужного размера и требуется дополнительный сменный объектив, который поможет решить эту проблему. Обычно, соблюдения этих требований к проектору более чем достаточно для любительских инсталляций в офисах и небольших залах.
В профессиональных инсталляциях к проекторам предъявляются дополнительные специфические требования. Производителей, которые выпускают такие проекторы, мало, а тех, кто обладает целой серией профессиональных проекторов, до недавнего времени не было вообще. На фоне такой ситуации, компания Panasonic, которая за последние два года выпустила более двух десятков профессиональных проекторов, стала резко выделяться на фоне конкурентов.
Предпочтения профессионалов к этой марке проекторов начали склоняться еще по двум важным причинам. Обычно, профессиональные проекторы такого класса поставляет и обслуживает какая-нибудь крупная компания-инсталлятор, которая непроизвольно «перехватывает» клиентов у своих партнеров на стадии консультаций, ремонта или проведения профилактических работ. Компания Panasonic использует принципиально иную схему. Широкая сервисная сеть Panasonic и поставки проекторов через партнеров-«не инсталляторов», сделала эти проекторы наиболее выгодными для компаний-инсталляторов всех уровней и по все стране.
Немного об упомянутых выше «специфических» возможностях, которыми обязательно должен обладать современный профессиональный инсталляционный проектор, которые есть в проекторах Panasonic, и которых нет в обычных непрофессиональных инсталляционных проекторах.
Примеры применения профессиональных инсталляционных проекторов Panasonic.
Тренировочный комплекс судоходного канала.
12 проекторов Panasonic PT-D12000 [12000лм, 1400х1050]
Панорамная проекция 210 градусов.
Площадка спортивного комплекса.
12 проекторов Panasonic PT-D10000 [10000лм, 1400х1050]
2 проектора Panasonic PT-D7700 [7000лм, 1400х1050]
Оформление коммерческого центра.
6 проекторов Panasonic PT-DZ12000 [12000лм, 1920х1200]
6 проекторов Panasonic PT-DW5100 [5500лм, 1280х768]
Оформление коммерческого центра.
3 проектора Panasonic PT-DZ12000 [12000лм, 1920х1200]
3 проектора Panasonic PT-DW100 [10000лм, 1366х768]
Стенд на международной выставке.
4 проектора Panasonic PT-DW10000 [10000лм, 1920х1080]
Музей.
24 проектора Panasonic PT-DW5100 [5500лм, 1280х768]
Ресторан.
30 проекторов Panasonic PT-D4000 [4000лм, 1024х768]
Многофункциональный зал отеля.
25 проекторов Panasonic
Call-центр банка.
10 проекторов Panasonic PT-D7700 [7000лм, 1400х1050]
Религиозный центр.
3 проектора Panasonic PT-D12000 [12000лм, 1400х1050]
Религиозный центр.
6 проекторов Panasonic PT-DW7000 [6000лм, 1366х768]
Стена здания. Ширина изображения 12 метров.
Проектор Panasonic PT-DW10000 [10000лм, 1920х1080]
Лазерные инсталляционные проекторы Epson. 56000 часов без замены лампы — теперь реальность
Летом 2016 года начались поставки первых лазерных инсталляционных проекторов Epson серии L1000. В линейке — модели со световым потоком от 6000 до 12000 люмен. Разрешение — WUXGA (1920×1200, соотношение сторон 16:10).
Для большей сенсационности спешим сообщить, что оцениваемый ресурс лампы составляет от 20000 до 56000 часов! Вот она — главная «фишка» новой линейки.
Ну а теперь рассмотрим устройства поближе.
Линейка лазерных проекторов серии Epson L1000 включает следующие модели:
Начало поставок ожидается с июля по сентябрь, в зависимости от конкретной модели, а с октября должен «созреть» еще один ожидаемый лазерный проектор — Epson EB-L25000U со световым потоком 25000 люмен! В этом посте речь пойдет, в основном, о серии L1000.
До 56000 часов
Говоря о проекторах на лазерном или LED-источнике света, никого не удивишь «оцениваемым производителем ресурсом источника света в 20000 часов». Эту цифру пишут на всех китайских светодиодах, а оценка — вещь ни к чему не обязывающая. Другое дело — когда цифра вписана в гарантийные обязательства. Так вот, Epson предлагает следующую гарантию на проекторы серии L1000: 5 лет эксплуатации или 20 тыс. часов наработки (что наступит быстрее). Впечатляет, правда?
Обеспечивается это, прежде всего, использованием неорганических материалов в ключевых компонентах проектора: в матрице, источнике света и, что важнее всего, в люминофоре.
Соответственно, в этот период никакого обслуживания проектору не потребуется, поскольку в этих проекторах используется новый фильтр, созданный, чтобы работать 20 тыс. часов. Таким образом, привычное разделение условий гарантии на «на проектор» и «на лампу» для новых лазерных проекторов Epson уже не актуально.
Что касается заявления «до 56000 часов», то вы, вероятно, знаете, как работает «Эко-режим» у «ламповых» проекторов. Здесь все то же самое, но за одним исключением: пользователь может выставить любую яркость, и чем она будет ниже, тем больше дополнительных часов ресурса источника света вы получите. В таблице ниже по оси Y имеем значения яркости от максимальной до минимальной, а по горизонтали — продолжительность работы источника света.
Кроме того, подобное полное управление световым потоком — это всегда плюс для инсталлятора.
Еще один фактор надежности, связанный с использованием лазерного источника света, — это то, что он состоит из массива диодов, и при внезапном выходе из строя одного из них изображение не исчезнет, а лишь слегка снизится яркость. Хотя ситуация гипотетическая, но, все равно, это экономит нервы, особенно в данном случае.
Безусловно, новые проекторы спокойно могут работать в режиме 24/7 и даже официально для него предназначены.
Установка
Проекторы L-серии можно устанавливать под любым вертикальным и боковым наклоном без потери срока службы. Это крайне полезно для использования в сложных инсталляциях, в том числе для видеомэппинга.
Проекторы обладают функцией сдвига объектива. Заявляемый диапазон — 67% высоты изображения вверх и вниз и 30% ширины изображения влево/вправо. (У старших моделей линейки — 60% и 18% соответственно).
Возможность сдвига сохраняется даже при использовании сменных объективов, включая самый короткофокусный, обладающий проекционным отношением (отношение расстояния от объектива до экрана к ширине экрана) в 0,35:1, что является чуть ли не самым низким проекционным отношением ультракороткофокусного объектива для инсталляционных проекторов!
В целом же, модельный ряд сменных объективов для проекторов серии L1000 (кроме Epson L1500U и Epson L1505U) полностью покрывает диапазон проекционных отношений от 0,35 до 10:1! Все управление объективом моторизованно, есть функция памяти объектива, позволяющая мгновенно переключаться между различными сохраненными пользователем настройками. Проекторы поддерживают сшивку изображения и проецирование на сложные поверхности: сферического типа и углы.
Еще одна особенность проекторов серии EB-L1000 — наличие встроенной камеры, позволяющей осуществлять автоматическую настройку изображения, сохраняя параметры цветопередачи неизменными. Камера также используется в процессе сшивки изображений с нескольких проекторов. Это по-настоящему умные проекторы.
Как и все проекторы Epson, новые лазерные проекторы построены на базе трехматричной технологии, а именно — 3LCD. Это позволяет проектору достигать одинаково высокой максимальной яркости (по белому) и цветовой яркости, что, в свою очередь, дает наилучшее качество изображения при работе проектора в наиболее ярком режиме, где он и выдает заявленные в спецификации люмены. Мы об этом рассказывали в одном из наших предыдущих постов.
Безусловно, разрешение WUXGA (1920×1200) — это хорошо. Тем не менее, в случае с проекторами, особенно когда речь идет о действительно больших диагоналях изображения, разрешение никогда не бывает слишком большим. В связи с этим все новые инсталляционные проекторы Epson с разрешением WUXGA, причем не только лазерные, оборудуются функцией 4K Enhancement, задача которой состоит не только в увеличении разрешения проектора, но и в ликвидации пиксельной решетки.
Для тех, кто еще не слышал принцип работы данной технологии, пришедшей из сегмета флагманских моделей проекторов для домашнего кино, напомним, что суть «4K-улучшения» состоит примерно в следующем: каждый второй кадр изображение сдвигается на полпикселя по диагонали, в результате чего каждый пиксель делится на четыре субпикселя:
Прочие поддерживаемые функции
Интерполяция кадров — проекторы L-серии позволяют качественно осуществить вставку промежуточных кадров в контент, снятый и транслируемый в формате 30 кадров в секунду и менее, позволяя, например, добиться высокой плавности движений фона при перемещении камеры. Подробнее – см. в отдельном посте.
Технология Super Resolution не просто увеличивает резкость изображения, но также осуществляет преобразование в 4K разрешение для использования совместно с функцией 4K Enhancement.
Выравнивание ЖК-панелей — данная функция непременно должна присутствовать у дорогих трехматричных проекторов. В случае обнаружения проблем со сведением пикселей, данная функция позволяет их решить.
Также у лазерных проекторов серии EB-L1000 имеется совместимость со следующими стандартами:
Будущее уже здесь
Время лазерных проекторов, наконец, пришло. Первым шагом был High-End проектор для домашнего кинотеатра — Epson LS10000, теперь же пришел черед инсталляционных моделей.
Безусловно, от проверенных временем ламповых проекторов в ближайшем будущем никто отказываться не собирается, и многие лазерные проекторы в линейке Epson будут иметь аналог с обычной лампой в качестве источника света. В любом случае, 2016 год войдет в историю нашей компании, как год очередного уверенного шага в будущее в сфере VI-технологий. К слову, на момент поступления в продажу проекторы Epson EB-L1500U и Epson EB-L1505U — самые яркие в мире лазерные 3LCD-проекторы (12000 лм). Есть чем гордиться, не правда ли?
