Большинство владельцев дорестайлинговых Bmw e39 сталкивались или еще столкнуться с проблемой поломки наружных ручек открывания дверей. Все дело в том, что в дорестайлинговых е39 эти ручки сделаны из алюминиевого сплава и как показывает практика этот сплав оказался слабее чем ручки из пластика, которые ставились на рестайлинговые модели.
Само собой никакая ручка просто так не сломается, это происходит чаще всего когда растягивается тросик внутри механизма замка двери и ручка начинает срабатывать и открывать дверь в самом конце своего хода, то есть ручку приходится тянуть до самого верха, чтобы открыть дверь.
Еще часто ручку ломают при замерзании замков дверей зимой или при прилипании уплотнителей к дверному проему. При этих случаях дверь приходится сильно тянуть на себя именно за ручку.
При замене ручки рекомендуем ставить сразу пластиковую, она крепче алюминиевой. Они к тому же немного отличаются конструкционно, пластиковая открывается чуть приятнее и мягче по субъективным ощущениям.
Теперь опишем процесс замены ручки двери:
Для замены не обязательно снимать дверную карту, для замены ручки предусмотрено специальное окошко в торце двери.
Вся процедура замены при должном умении займет минут 5:
Частая проблема дверных механизмов на Бмв е39 – это растянутые тросики. Именно из-за этого чаще всего ломаются ручки. Новый тросик установить будет проблематично, но есть проверенный и простой вариант исправить эту проблему. Суть в том, чтобы увеличить изначально натяжение тросика подложив шайбу или кусок проволоки в то место где фиксируется трос. Трос для этого снимать не нужно.
Снятие и установка наружной ручки двери BMW 5 (E39)
Снятие и установка наружной ручки двери
На иллюстрациях показано снятие ручки при установленной облицовке. Для снятия необходимы два специальных инструмента BMW и некоторый опыт. В противном случае рекомендуется снять облицовку двери

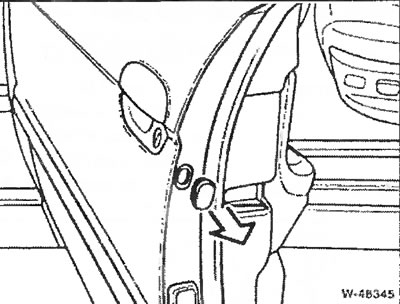

1. Снимите козырек на конце двери.
Козырек состоит из двух частей. Сначала снимите отверткой среднюю часть, затем наружную.

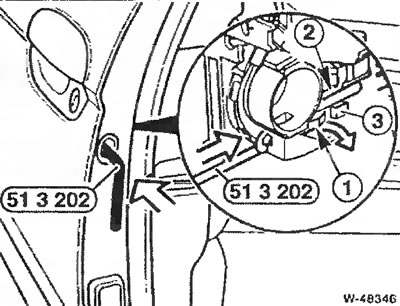

2. Через монтажное отверстие введите инструмент BMW-513202 и поднимите предохранительную планку (1) стопорной пластины (2) над предохранительной лапкой (3).

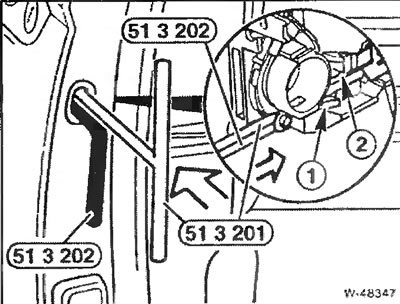

3. Введите инструмент BMW-513201 в отверстие стопорной пластины (2) и нажмите на нее при поднятой предохранительной планке (1) вперед.
4. Выньте инструмент BMW-513202.
Снятие без специального инструмента
1. Снимите облицовку двери.

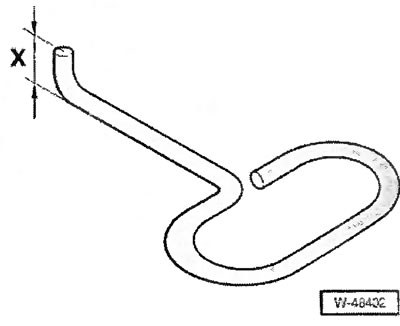

2. Изготовьте самостоятельно крючок из проволоки Ø 2 мм. Конец отогните под прямым углом, х = 5 мм.

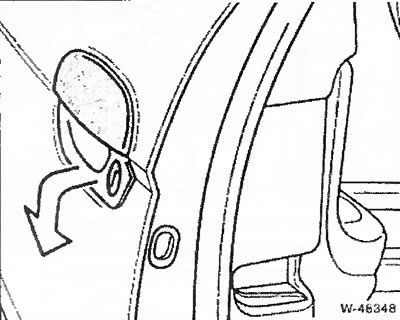

6. Отведите ручку вниз и потяните под углом вниз.
1. Вставьте наружную ручку двери на место и прижмите ее.
2. Потяните стопорную пластину (2) инструментом BMW-513202 или крючком назад так, чтобы зафиксировалось предохранительная пластина.
3. Нажмите наружную ручку и проверьте ее работу. 4. Установите на место облицовку, если она снималась. 5. Вставьте на место козырек на торце двери. При этом сначала зафиксируйте наружную часть, затем вдавите среднюю.
Видео про «Снятие и установка наружной ручки двери» для BMW 5 (E39)
Как снять ручку двери на BMW 5 E39 Снятие и установка наружной ручки двери Замена ручки двери на е39. Как снять дверную ручку на бмв5(Е39)
На иллюстрациях показано снятие ручки при установленной облицовке. Для снятия необходимы два специальных инструмента BMW и некоторый опыт. В противном случае рекомендуется снять облицовку двери
1. Снимите козырек на конце двери.
Козырек состоит из двух частей. Сначала снимите отверткой среднюю часть, затем наружную.
2. Через монтажное отверстие введите инструмент BMW-513202 и поднимите предохранительную планку (1) стопорной пластины (2) над предохранительной лапкой (3).
3. Введите инструмент BMW-513201 в отверстие стопорной пластины (2) и нажмите на нее при поднятой предохранительной планке (1) вперед.
4. Выньте инструмент BMW-513202.
Снятие без специального инструмента
1. Снимите облицовку двери.
2. Изготовьте самостоятельно крючок из проволоки Ø 2 мм. Конец отогните под прямым углом, х = 5 мм.
6. Отведите ручку вниз и потяните под углом вниз.
1. Вставьте наружную ручку двери на место и прижмите ее.
2. Потяните стопорную пластину (2) инструментом BMW-513202 или крючком назад так, чтобы зафиксировалось предохранительная пластина.
3. Нажмите наружную ручку и проверьте ее работу. 4. Установите на место облицовку, если она снималась. 5. Вставьте на место козырек на торце двери. При этом сначала зафиксируйте наружную часть, затем вдавите среднюю.
Внимание: На рисунках показано снятие при установленной облицовке двери. Для снятия требуются 2 специальные приспособления фирмы BMW и наличие некоторого опыта выполнения работы. В противном случае облицовку двери рекомендуется снять.
Снять с торца двери заглушку.
Внимание: Заглушка состоит из двух частей. Сначала нужно отжать отверткой центральную часть, затем открепить и вытащить наружную часть.
Приспособление BMW-513202 удалить.
Снятие без использования специальных приспособлений
Снять облицовку двери.
Самостоятельно изготовить из проволоки подходящий крюк. При этом конец проволоки (диаметром 2 мм) размером X = 5 мм изогнуть под прямым углом.
Крюк вместо приспособления BMW-51 3201 через монтажное отверстие в торце двери вставить в проушину платы запирания.
С помощью крюка сдвинуть плату запирания до упора вперед.
Здесь описывается снятие облицовки передней двери. Процесс снятия облицовки задней двери примерно аналогичен. Отличия описаны в конце Раздела.
1. Отсоедините кабель массы от аккумуляторной батареи. Батарея находится в багажнике позади правой боковой облицовки.
При отсоединении батареи стираются данные в электронных блоках памяти, например, памяти неисправностей двигателя. Обратитесь к рекомендациям Раздела Снятие и установка аккумуляторной батареи.
4. Выньте отверткой плафон нижнего освещения салона, расстыкуйте штекерное соединение и снимите лампу. 5. Выньте небольшой отверткой выключатель (2) запоминания положения сиденья. Расстыкуйте штекерное соединение и снимите выключатель.
6. Выньте небольшой отверткой консоль управления (3) стеклоподъемника и зеркал наружного вида.
7. Снимите штекер следующим образом: — Штекер 1: Отожмите сбоку небольшой отверткой стопор, не вынимая его. Выключатель вынимается наверх рычажным механизмом. — Штекер 2: Нажмите вниз стопорный крючок и наклоните в сторону стопорный зажим. Выключатель вынимается наверх.
8. Снимите консоль управления.
9. Выньте козырек (4) из проема дверной ручки и выверните находящийся под ним болт.
10. Отсоедините облицовку двери сбоку и снизу. Для этого оттяните пальцами края облицовки. Расположение зажимов (стрелки) показано на иллюстрации.
11. Сместите облицовку наверх и освободите ее из центрального зажима и из верхних скоб. Зажим находится на внутренней стороне облицовки в районе (А). 12. Сдвиньте привод двери через отверстие в облицовке. 13. Приподнимите и снимите облицовку под кнопкой блокировки двери (2).
14. Если центральный зажим (1) остался на двери, снимите его, как показано на сопроводительной иллюстрации и закрепите на облицовке.
Соблюдайте меры безопасности при работе с подушкой безопасности, обратитесь к Раздела Меры безопасности при работе с подушкой безопасности.
16. Расстыкуйте штекерное соединение (оранжевого цвета) боковой подушки безопасности. Отверните винты крепления и положите подушку безопасности с крышкой наверх, например в багажный карман.
17. Отсоедините трос (1) от внутренней ручки двери и снимите его.
18. Если необходимо, осторожно снимите пенопластовую облицовку из внутренней части двери.
Чтобы клеевое уплотнение осталось на пенопласте, рекомендуется его снимать рывками при низкой температуре.
1. Тщательно приклейте пенопластовую облицовку к двери.
Избегайте повреждений облицовки, так как это может привести к возникновению сквозняка в салоне. Клеевая масса должна наноситься по всему контуру облицовки.
2. Соедините трос с внутренней ручкой двери. 3. Закрепите на двери боковую подушку безопасности. Состыкуйте штекерное соединение. 4. Закрепите коробку громкоговорителя и подсоедините штекер.
5. Проверьте, имеются ли все зажимы внутренней облицовки двери. Поврежденные зажимы замените.
6. Установите облицовку. Внутреннюю ручку двери и электрические провода пропустите через отверстия. Уложите звукоизоляцию (1) вокруг кабеля стеклоподъемника и вклейте в отверстие облицовки. Следите за тем, чтобы привод двери находился в пластмассовой опоре.
7. Вставьте облицовку сверху над кнопкой фиксации. Поставьте ее на высоте планки шахты двери, немного оттяните снизу и зафиксируйте кончиками пальцев под углом вниз к двери в пяти верхних скобах.
Дополнения к снятию и установке облицовки задней двери
Снимите ручку двери (обратитесь к сопроводительной иллюстрации) a) Снимите отверткой козырек. b) Выверните находящийся под ним винт. c) Снимите с оси ручку подъема стекла и снимите стекло.
