Общее устройство двигателя. Основные механизмы

Видео: Общее устройство двигателя. Основные механизмы

Двигатель внутреннего сгорания — это тепловой двигатель, преобразующий тепловую энергию топлива в механическую работу. В двигателе внутреннего сгорания топливо подается непосредственно внутрь цилиндра, где оно воспламеняется и сгорает, образуя газы, давление которых приводит в движение поршень двигателя.

Для нормальной работы двигателя в цилиндры должны подаваться горючая смесь в определенной пропорции (у карбюраторных двигателей) или отмеренные порции топлива в строго определенный момент под высоким давлением (у дизелей). Для уменьшения затрат работы на преодоление трения, отвод теплоты, предотвращения задиров и быстрого износа трущиеся детали смазывают маслом. В целях создания нормального теплового режима в цилиндрах двигатель должен охлаждаться. Все двигатели, устанавливаемые на автомобили, состоят из следующих механизмов и систем.

Основные механизмы двигателя

Кривошипно-шатунный механизм (КШМ) преобразует прямолинейное движение поршней во вращательное движение коленчатого вала.

Механизм газораспределения (ГРМ) управляет работой клапанов, что позволяет в определенных положениях поршня впускать воздух или горючую смесь в цилиндры, сжимать их до определенного давления и удалять оттуда отработавшие газы.

Основные системы двигателя

Система питания служит для подачи очищенного топлива и воздуха в цилиндры, а также для отвода продуктов сгорания из цилиндров.

Система питания дизеля обеспечивает подачу дозированных порций топлива в определенный момент в распыленном состоянии в цилиндры двигателя.

Система питания карбюраторного двигателя предназначена для приготовления горючей смеси в карбюраторе.

Система зажигания рабочей смеси в цилиндрах установлена в карбюраторных двигателях. Она служит для воспламенения рабочей смеси в цилиндрах двигателя в определенный момент.

Смазочная система необходима для непрерывной подачи масла к трущимся деталям и отвода теплоты от них.

Система охлаждения предохраняет стенки камеры сгорания от перегрева и поддерживает в цилиндрах нормальный тепловой режим.

Расположение составных частей различных систем двигателей показано на рисунке.

Рис. Составные части разных систем двигателей: а — карбюраторный двигатель ЗИЛ-508: I — вид справа; II — вид слева; 1 и 15 — масляный и топливный насосы; 2 — выпускной коллектор; 3 — искровая свеча зажигания; 4 и 5 — масляный и воздушный фильтры; 6 — компрессор; 7 — генератор; 8 — карбюратор; 9 — распределитель зажигания; 10 — трубка масломерного щупа; 11 — стартер; 12 — насос гидроусилителя рулевого управления; 13 — бачок насоса гидроусилителя; 14 — вентилятор; 16 — фильтр вентиляции картера; б — дизель Д-245 (вид справа): 1 — турбокомпрессор; 2 — маслоналивная труба; 3 — маслоналивная горловина; 4 — компрессор; 5 — генератор; 6 — поддон картера; 7 — шпилька-фиксатор момента подачи топлива; 8 — выпускной трубопровод; 9 — центробежный маслоочиститель; 10 — маслоизмерительный щуп

Источник

1.2. Устройство и основные параметры двигателя

В поршневом ДВС (рис. 1) преобразование энергии происходит в замкнутом объеме, который образован цилиндром, крышкой (головкой) цилиндра и поршнем. В карбюраторном двигателе горючая смесь вводится в цилиндр через впускной клапан, смешиваясь с остатками отработавших газов — образует рабочую смесь, которая сжимается поршнем и воспламеняется. Образовавшиеся при сгорании газы перемещают поршень, который через шатун передает усилие на кривошип коленчатого вала, поворачивая его вокруг оси. Отработавшие газы вытесняются при обратном движении поршня через выпускной клапан. Таким образом, тепловая энергия преобразуется в механическую, а возвратно-поступательное движение — во вращательное как наиболее удобный для трансформации вид движения.

Рис. 1.
Схема четырехтактного одноцилиндрового карбюраторного двигателя:
1 — распределительный вал; 2 — толкатель; 3 — цилиндр; 4 — поршень; 5 — штанга; 6 — впускной клапан; 7 — коромысло; 8 — свеча зажигания; 9 — выпускной клапан; 10 — поршневые кольца; 11 — шатун; 12 — коленчатый вал; 13 — поддон

При вращении коленчатого вала поршень дважды за один оборот останавливается и меняет направление движения.

Основные параметры двигателей

Верхняя мертвая точка (ВМТ) — крайнее верхнее положение поршня (рис. 2).

Нижняя мертвая точка (НМТ) — крайнее нижнее положение поршня. Радиус кривошипа — расстояние от оси коренной шейки коленчатого вала до оси его шатунной шейки.

Ход поршня S — расстояние между крайними положениями поршня, равное удвоенному радиусу кривошипа коленчатого вала. Каждому ходу поршня соответствует поворот коленчатого вала на угол 180° (пол-оборота).

Рис. 2.
Основные положения кривошипно-шатунного механизма:
а — ВМТ; б — НМТ; V_c — объем камеры сгорания; V_h — рабочий объем цилиндра; D — диаметр цилиндра; S — ход поршня

Ход поршня S и диаметр D цилиндра обычно определяют размеры двигателя.

Такт — часть рабочего цикла, происходящая за один ход поршня.

Объем камеры сгорания — объем пространства над поршнем при его положении в ВМТ.

Рабочий объем цилиндра объем пространства, освобождаемого поршнем при перемещении его от ВМТ к НМТ.

Полный объем цилиндра — объем пространства над поршнем при нахождении его в НМТ. Очевидно, что полный объем цилиндра равен сумме рабочего объема цилиндра и объема камеры сгорания.

Степень сжатия ε — отношение полного объема цилиндра к объему камеры сгорания.

Индикаторная мощность N_i, мощность, развиваемая газами в цилиндре.

Эффективная (действительная) мощность N_e — мощность, развиваемая на коленчатом валу двигателя. Эффективная мощность Ne меньше индикаторной N_i, так как часть последней затрачивается на трение и на приведение в движение вспомогательных механизмов. Эта мощность называется мощностью механических потерь N_м.

Механический КПД (коэффициент полезного действия) двигателя η_м — отношение эффективной мощности к индикаторной:

Индикаторный КПД η_i, представляет собой отношение теплоты Q_i эквивалентной индикаторной работе, ко всей теплоте Q, введенной в двигатель с топливом.

Эффективный КПД η_е — отношение количества теплоты Q₂, превращенного в механическую работу на валу двигателя, ко всему количеству теплоты Q₁, подведенному в процессе работы.

Среднее эффективное давление р_е — произведение среднего индикаторного давления р_i (давление, действующее на поршень в течение одного хода поршня) на механический КПД η_м.

Удельный индикаторный расход топлива q_i — количество топлива, расходуемого в двигателе для получения в течение 1 ч индикаторной мощности 1 кВт.

Удельный эффективный расход топлива g_e — количество топлива, которое расходуется в двигателе для получения в течение 1 ч 1 кВт эффективной мощности.

Источник

Принцип работы и устройство двигателя

Двигатель внутреннего сгорания называется так потому что топливо воспламеняется непосредственно внутри его рабочей камеры, а не в дополнительных внешних носителях. Принцип работы ДВС основан на физическом эффекте теплового расширения газов, образующихся в процессе сгорания топливно-воздушной смеси под давлением внутри цилиндров двигателя. Выделяемая в этом процессе энергия преобразуется в механическую работу.

В процессе эволюции ДВС выделились несколько типов двигателей, их классификация и общее устройство:

Далее рассматриваются только поршневые двигатели, так как только они получили широкое распространение в автомобильной промышленности. Основные причины тому: надежность, стоимость производства и обслуживания, высокая производительность.

Устройство двигателя внутреннего сгорания

Первые поршневые ДВС имели лишь один цилиндр небольшого диаметра. В дальнейшем, для увеличения мощности сначала увеличивали диаметр цилиндра, а потом и их количество. Постепенно двигатели внутреннего сгорания приняли привычный нам вид. “Сердце” современного автомобиля может иметь до 12 цилиндров.

Наиболее простым является двигатель с рядным расположением цилиндров. Однако, с увеличением количества цилиндров растет и линейный размер двигателя. Поэтому появился более компактный вариант расположения — V-образный. При таком варианте цилиндры расположены под углом друг к другу (в пределах 180-ти градусов). Обычно используется для 6-цилиндровых двигателей и более.

Одна из основных частей двигателя — цилиндр (6), в котором находится поршень (7), соединенный через шатун (9) с коленчатым валом (12). Прямолинейное движение поршня в цилиндре вверх и вниз шатун и кривошип преобразуют во вращательное движение коленчатого вала.

На конце вала закреплен маховик (10), назначение которого придавать равномерность вращению вала при работе двигателя. Сверху цилиндр плотно закрыт головкой блока цилиндров (ГБЦ), в которой находятся впускной (5) и выпускной (4) клапаны, закрывающие соответствующие каналы.

Клапаны открываются под действием кулачков распределительного вала (14) через передаточные механизмы (15). Распределительный вал приводится во вращение шестернями (13) от коленчатого вала.
Для уменьшения потерь на преодоление трения, отвод теплоты, предотвращения задиров и быстрого износа трущиеся детали смазывают маслом. В целях создания нормального теплового режима в цилиндрах двигатель должен охлаждаться.

Но главная задача – заставить работать поршень, ведь именно он является главной движущей силой. Для этого в цилиндры должны подаваться горючая смесь в определенной пропорции (у бензиновых) или отмеренные порции топлива в строго определенный момент под высоким давлением (у дизелей). Топливо воспламеняется в камере сгорания, отбрасывает поршень с большой силой вниз, тем самым приводя его в движение.

Принцип работы двигателя

Из-за низкой производительности и высокого расхода топлива 2-тактных двигателей практически все современные двигатели производят с 4-тактными циклами работы:

Точка отсчета — положение поршня вверху (ВМТ — верхняя мертвая точка). В данный момент впускное отверстие открывается клапаном, поршень начинает движение вниз и засасывает топливную смесь в цилиндр. Это первый такт цикла.

Во время второго такта поршень достигает самой нижней точки (НМТ — нижняя мертвая точка), при этом впускное отверстие закрывается, поршень начинает движение вверх, из-за чего топливная смесь сжимается. При достижении поршнем максимальной верхней точки топливная смесь сжата до максимума.

Третий этап – это поджигание сжатой топливной смеси с помощью свечи, которая испускает искру. В результате горючий состав взрывается и толкает поршень с большой силой вниз.

На заключительном этапе поршень достигает нижней границы и по инерции возвращается к верхней точке. В это время открывается выпускной клапан, отработанная смесь в виде газа выходит из камеры сгорания и через выхлопную систему попадает на улицу. После этого цикл, начиная с первого этапа, повторяется снова и продолжается в течение всего времени работы двигателя.

Описанный выше способ является универсальным. По такому принципу построена работа практически всех бензиновых моторов. Дизельные двигатели отличаются тем, что там нет свеч зажигания – элемента, который поджигает топливо. Детонация дизельного топлива осуществляется благодаря сильному сжатию топливной смеси. При такте «впуск» в цилиндры дизеля поступает чистый воздух. Во время такта «сжатие» воздух нагревается до 600О С. В конце этого такта в цилиндр впрыскивается определенная порция топлива, которое самовоспламеняется.

Системы двигателя

Вышеописанное представляет собой БЦ (блок цилиндров) и КШМ (кривошипно-шатунный механизм). Помимо этого современный ДВС состоит и из других вспомогательных систем, которые для удобства восприятия группируют следующим образом:

ГРМ — газораспределительный механизм

Чтобы в цилиндр поступало нужное количество топлива и воздуха, а продукты сгорания вовремя удалялись из рабочей камеры, в ДВС предусмотрен механизм, называемый газораспределительным. Он отвечает за открытие и закрытие впускных и выпускных клапанов, через которые в цилиндры поступает топливо-воздушная горючая смесь и удаляются выхлопные газы. К деталям ГРМ относятся:

ГРМ приводится в действие от коленчатого вала двигателя автомобиля. С помощью цепи или ремня вращение передается на распределительный вал, который посредством кулачков или коромысел через толкатели нажимает на впускной или выпускной клапан и по очереди открывает и закрывает их.

Система смазки

В любом моторе есть множество трущихся деталей, которые необходимо постоянно смазывать, чтобы уменьшить потери мощности на трение и избежать повышенного износа и заклинивания. Для этого существует система смазки. Попутно с ее помощью решается еще несколько задач: защита деталей двигателя внутреннего сгорания от коррозии, дополнительное охлаждение деталей мотора, а также удаление продуктов износа из мест соприкосновения трущихся частей. Систему смазки двигателя автомобиля образуют:

Система охлаждения

Во время работы мотора его детали соприкасаются с раскаленными газами, которые образуются при сгорании топливо-воздушной смеси. Чтобы детали двигателя внутреннего сгорания не разрушались из-за чрезмерного расширения при нагреве, их необходимо охлаждать. Охладить мотор автомобиля можно с помощью воздуха или жидкости. Современные моторы имеют, как правило, жидкостную схему охлаждения, которую образуют следующие части:

Система подачи топлива

Система питания для двигателей внутреннего сгорания с воспламенением от искры и от сжатия отличаются друг от друга, хотя и имеют ряд общих элементов. Общими являются:

В обеих системах имеются топливные насосы, топливные рампы, форсунки подачи топлива, сам принцип подачи одинаков: топливо из бака с помощью насоса через фильтры подается в топливную рампу, из которой попадает в форсунки. Но если в большинстве бензиновых двигателей внутреннего сгорания форсунки подают его во впускной коллектор мотора автомобиля, то в дизельных оно подается непосредственно в цилиндр, и уже там смешивается с воздухом.

Выхлопная система

Система выхлопа предназначена для отвода отработанных газов из цилиндров двигателя автомобиля. Основные детали, ее составляющие:

В современных двигателях внутреннего сгорания выхлопная конструкция дополнена устройствами нейтрализации вредных выбросов. Она состоит из каталитического нейтрализатора и датчиков, сообщающихся с блоком управления двигателем. Выхлопные газы из выпускного коллектора через приемную трубу попадают в каталитический нейтрализатор, затем через резонатор в глушитель. Далее через выхлопную трубу они выбрасываются в атмосферу.

Источник

Раздел I. АВТОМОБИЛЬНЫЕ ДВИГАТЕЛИ. Лекция 2. Общее устройства и основные параметры двигателя.

2.1. Назначение и типы двигателей

2.2. Основные определения и параметры двигателя

Просмотр содержимого документа
«Раздел I. АВТОМОБИЛЬНЫЕ ДВИГАТЕЛИ. Лекция 2. Общее устройства и основные параметры двигателя.»

Раздел I. АВТОМОБИЛЬНЫЕ ДВИГАТЕЛИ.

Лекция 2. Общее устройства и основные параметры двигателя.

2.1. Назначение и типы двигателей

2.2. Основные определения и параметры двигателя

2.1. Назначение и типы двигателей

Двигатель автомобиля представляет собой совокупность меха­низмов и систем, преобразующих тепловую энергию сгорающего в его цилиндрах топлива в механическую.

На современных автомобилях наибольшее распространение получили поршневые двигатели внутреннего сгорания, в которых расширяющиеся при сгорании топлива газы воздействуют на дви­жущиеся в их цилиндрах поршни.

Применяемые на автомобилях двигатели подразделяются на типы по различным признакам (рис. 2.1).

Бензиновые двигатели работают на легком жидком топливе — бензине, который получают из нефти.

Дизельные двигатели работают на тяжелом жидком топливе — дизельном, получаемом также из нефти.

Из указанных двигателей наиболее мощными являются бензи­новые, наиболее экономичными и экологичными — дизели, име­ющие более высокий коэффициент полезного действия. Так, при равных условиях расход топлива у дизелей на 25. 30% меньше, чем у бензиновых двигателей.

У двигателей с внешним смесеобразованием горючая смесь готовится вне цилиндров, в специальном приборе — карбюрато­ре (карбюраторные двигатели) или во впускном трубопроводе (дви­гатели с впрыском бензина) и поступает в цилиндры в готовом виде. У двигателей с внутренним смесеобразованием (дизели, дви­гатели с непосредственным впрыском бензина) приготовление горючей смеси производится непосредственно в цилиндрах путем впрыска в них топлива.

В двигателях без наддува наполнение цилиндров осуществляет­ся за счет вакуума, создаваемого в цилиндрах при движении пор­шней из верхнего крайнего положения в нижнее. В двигателях с наддувом горючая смесь поступает в цилиндры под давлением, которое создается компрессором.

Принудительное воспламенение горючей смеси от электричес­кой искры, возникающей в свечах зажигания, производится в бензиновых двигателях, а воспламенение от сжатия (самовоспла­менение) — в дизелях.

У четырехтактных двигателей полный рабочий процесс (цикл) совершается за четыре такта (впуск, сжатие, рабочий ход, вы­пуск), которые последовательно повторяются при работе двига­телей.

Рядные двигатели имеют цилиндры, расположенные в один ряд вертикально или под углом 20. 40 ° к вертикали.

V-образные двигатели имеют два ряда цилиндров, расположен­ных под углами 60, 75 и чаще 90°. V-образный двигатель с углом 180° между рядами цилиндров называется оппозитным. Двух-, трех-, че­тырех- и пятицилиндровые двигатели выполняются обычно ряд­ными, а шести-, восьми- и многоцилиндровые — V-образными.

Рис. 2.1. Основные типы автомобильных двигателей, классифицирован­ные по различным признакам.

В двигателях с жидкостным охлаждением в качестве охлажда­ющего вещества используют антифризы (низкозамерзающие жидкости), температура замерзания которых минус 40 °С и ниже. В двигателях с воздушным охлаждением охлаждающим веществом является воздух. Большинство двигателей имеют жидкостное ох­лаждение, так как оно наиболее эффективно.

2.2. Основные определения и параметры двигателя

Рассмотрим основные параметры двигателя, связанные с его работой (рис. 2.2). Верхняя мертвая точка (ВМТ) — крайнее верхнее положение поршня. В этой точке поршень наиболее удален от оси коленчато­го вала.

Нижняя мертвая точка (НМТ) — крайнее нижнее положение поршня. Поршень наиболее приближен к оси коленчатого вала.

В мертвых точках поршень меняет направление движения и его скорость равна нулю.

Ход поршня (S) — расстояние между мертвыми точками, прохо­димое поршнем в течение одного такта рабочего цикла двигателя.

Каждому ходу поршня соответствует поворот коленчатого вала на угол 180° (пол-оборота).

Такт — часть рабочего цикла двигателя, происходящего при движении поршня из одного крайнего положения в другое.

Рабочий объем цилиндра (V_h) — объем, освобождаемый порш­нем при его перемещении от ВМТ до НМТ.

Объем камеры сгорания (V_c) — объем пространства над порш­нем, находящимся в ВМТ.

Полный объем цилиндра (V_a) —- объем пространства над поршнем, находящимся в НМТ:

Рабочий объем (литраж) двигателя — сумма рабочих объемов всех цилиндров двигателя, выраженная в литрах (может даваться в см 3 ).

Степень сжатия показывает, во сколько раз сжимается смесь в цилиндре двигателя при ходе поршня из НМТ в ВМТ.

Рис. 2.2. Основные параметры двига­теля

При повышении степени сжатия увеличи­вается мощность двигателя и улучшается его экономичность.

Однако повышение степени сжатия ограничено качеством при­меняемого топлива и увеличивает нагрузки на детали двигателя.

Степень сжатия для бензиновых двигателей современных ле­гковых автомобилей составляет 8—10, а для дизелей 15 — 22.

При таких степенях сжатия в бензиновых двигателях не проис­ходит самовоспламенения смеси, а в дизелях, наоборот, обеспе­чивается самовоспламенение смеси.Ход поршня S и диаметр цилиндра D определяют размеры дви­гателя. Если отношение S/D ходным. Большинство двигателей легковых автомобилей коротко-ходные.

Лекция 3. Рабочий процесс четырехтактных двигателей

Рабочий процесс (цикл) четырехтактных двигателей состоит из тактов впуска, сжатия, рабочего хода и выпуска.

Рабочий процесс происходит за четыре хода поршня или за два оборота коленчатого вала. Рассмотрим протекание рабочего цикла бензинового двигателя.

При такте впуска (рис. 2.3, а) поршень 4 движется от ВМТ к НМТ. Выпускной клапан 5 закрыт. Под действием вакуума, созда­ваемого при движении поршня, в цилиндр 3 поступает горючая смесь (бензина и воздуха) через впускной клапан 7, открытый распределительным валом 6. Горючая смесь перемешивается с остаточными отработавшими газами, образуя при этом рабочую смесь. В конце такта впуска давление в цилиндре составляет 0,08. 0,09 МПа, а температура рабочей смеси — 8О. 12О°С.

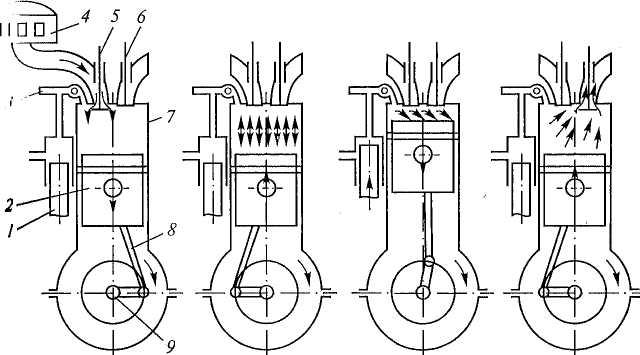

Рис. 2.3. Рабочий процесс четырехтактного бензинового двигателя:

а — такт впуска; б — такт сжатия; в — такт рабочего хода; г — такт выпуска; 1 — коленчатый вал; 2 — шатун; 3 — цилиндр; 4 — поршень; 5, 7— клапаны; 6 — распределительный вал

Такт сжатия (рис. 2.3, б) происходит при перемещении пор­шня от НМТ к ВМТ. Впускной и выпускной клапаны закрыты. Объем рабочей смеси уменьшается, а давление в цилиндре повы­шается и в конце такта сжатия составляет 0,9. 1,5 МПа. Повыше­ние давления сопровождается увеличением температуры рабочей смеси до 450. 500 °С.

При такте рабочего хода (рис. 2.3, в) впускной и выпускной клапаны закрыты. Воспламененная в конце такта сжатия от свечи зажигания рабочая смесь быстро сгорает (в течение 0,001. 0,002 с). Температура и давление образовавшихся газов в цилиндре возра­стают соответственно до 2200. 2500°С и 4. 5,5 МПа. Газы давят на поршень, он движется от ВМТ к НМТ и совершает полезную работу, вращая через шатун 2 коленчатый вал 1. По мере перемеще­ния поршня к НМТ и увеличения объема пространства над ним давление в цилиндре уменьшается и в конце такта составляет 0,35. 0,45 МПа. Снижается и температура газов до 900. 1200 °С.

Такт выпуска (рис. 2.3, г) происходит при движении поршня от НМТ к ВМТ. Впускной клапан закрыт. Отработавшие газы вы­тесняются поршнем из цилиндра через выпускной клапан, от­крытый распределительным валом. Давление и температура в ци­линдре уменьшаются и в конце такта составляют 0,1. 0,12 МПа и 700. 800 °С. Из рассмотренного рабочего процесса (цикла) следует, что полезная работа совершается только в течение одного такта — рабочего хода. Остальные три такта (впуск, сжатие, выпуск) яв­ляются вспомогательными и на их осуществление затрачивается часть энергии, накопленной маховиком двигателя (установлен на заднем конце коленчатого вала) при рабочем ходе.

Рабочий процесс четырехтактного дизеля существенно отлича­ется от рабочего цикла бензинового двигателя по смесеобразова­нию и воспламенению рабочей смеси. Основное различие рабочих циклов состоит в том, что в цилиндры дизеля при такте впуска поступает не горючая смесь, а воздух и при такте сжатия впрыски­вается в цилиндры мелкораспыленное топливо, которое самовос­пламеняется под действием высокой температуры сжатого воздуха.

Проследим более подробно протекание рабочего цикла дизеля.

Такт впуска (рис. 2.4, а) осуществляется при движении поршня 2 от ВМТ к НМТ. Выпускной клапан 6закрыт. Вследствие образо­вавшегося вакуума в цилиндр 7 через воздушный фильтр 4 и от­крытый впускной клапан 5 поступает воздух из окружающей сре­ды. В конце такта впуска давление в цилиндре составляет 0,08. 0,09 МПа, а температура — 40. 60°С.

При такте сжатия (рис. 2.4, б) поршень движется от НМТ к ВМТ. Впускной и выпускной клапаны закрыты. Поршень сжимает находящийся в цилиндре воздух, и его температура в конце такта сжатия достигает 550. 700 °С при давлении 4. 5 МПа.

При такте рабочего хода (рис. 2.4, в) поршень подходит к ВМТ, и в цилиндр двигателя из форсунки 3 под большим давлением и впрыскивается распыленное дизельное топливо, подаваемое топливным насосом 1 высокого давления. Впрыснутое топливо перемешивается с нагретым воздухом, и образовавшаяся смесь самовocпламеняется. При этом у образовавшихся газов резко возраста­ют температура до 1800. 2000°С и давление до 6. 9 МПа. Под действием давления газов поршень перемещается от ВМТ к НМТ И совершает полезную работу, вращая через шатун 8 коленчатый вал 9. К концу рабочего хода давление газов становится 0,3. 0,5 МПа, а температура 700. 900 °С.

Рис. 2.4. Рабочий процесс четырехтактного дизеля:

После окончания такта выпуска при вращении коленчатого вала рабочий цикл двигателя повторяется в той же последовательности.

Лекция 4. Порядок работы двигателя

Порядком работы двигателя называется последовательность чередования рабочих ходов по цилиндрам двигателя. Для равномерной и плавной работы двигателя рабочие ходы и другие одно­именные такты должны чередоваться в определенной последова­тельности в его цилиндрах. При этом чередование должно проис­ходить через равные углы поворота коленчатого вала двигателя, величина которых зависит от числа цилиндров двигателя. В четы­рехтактном двигателе рабочий процесс совершается за два оборота коленчатого вала, т.е. за поворот вала на 720°. Количество рабочих ходов равно количеству цилиндров двигателя. Их чередование для четырех-, шести- и восьмицилиндровых двигателей будет происхо­дить соответственно через 180, 120 и 90° поворота коленчатого вала. Порядок работы двигателя во многом зависит от типа двигате­ля и числа цилиндров. Так, например, у коленчатого вала рядного четырехцилиндрового двигателя, представленного на рис. 2.5, а, шатунные шейки расположены попарно под углом 180°: две край­них к двум средним. Поэтому поршни цилиндров 1 и 4 при работе двигателя перемещаются одновременно в одном направлении, а поршни цилиндров 2 и 3 — в противоположном. Если в цилиндре 1 происходит рабочий ход, то в цилиндре 4 в это время — впуск.

Рис. 2.5. Порядок работы четырех­тактного двигателя:

а — схема; б — таблица; 1 — 4 — цилиндры

При этом поршни цилиндров 2 и 3 будут двигаться вверх, совер­шая соответственно выпуск и сжатие. Следовательно, порядок работы цилиндров двигателя будет 1—3—4— 2.

Чередование тактов в двигателе показано на рис. 2.5, б.

Порядок работы четырехтактного четырехцилиндрового рядного двигателя может быть и другим, например 7—2— 4— 3. При одном и том же расположении шатунных шеек коленчатого вала отличие порядка работы двигателя связано с другой последовательностью открытия и закрытия впускных и выпускных клапанов, что зависит от конструкции газораспределительного механизма двигателя.

Порядок работы двигателя необходимо знать для правильной установки зажигания, а также для регулировки газораспредели­тельного механизма.

Внешняя скоростная характеристика двигателя

Внешней скоростной характеристикой двигателя называется зависимость эффективной мощности и крутящего момента от ча­стоты вращения коленчатого вала при полной подаче топлива.

Эффективной называется мощность, развиваемая на коленча­том валу двигателя.

Внешняя скоростная характеристика определяет возможности двигателя и характеризует его работу. По внешней скоростной ха­рактеристике определяют техническое состояние двигателя. Она позволяет сравнивать различные типы двигателей и судить о со­вершенстве новых двигателей.

На внешней скоростной характеристике (рис. 2.6) выделяют следующие точки, определяющие характерные режимы работы двигателя:

N_max — максимальная (номинальная) мощность;

n_N — частота вращения коленчатого вала при максимальной мощности;

Мmax — максимальный крутя­щий момент;

п_м — частота вращения колен­чатого вала при максимальном крутящем моменте;

минимальная частота вращения коленчатого вала, при которой двигатель работает устой­чиво при полной подаче топлива;

пmax — максимальная частота вращения.

Рис. 2.6. Внешняя скоростная характеристика двигателя малого

Из характеристики видно, что двигатель развивает максимальный момент при меньшей частоте вращения, чем максимальная мощность. Это необходимо для автоматического приспосаблива­ния двигателя к возрастающему сопротивлению движения. Напри­мер, автомобиль двигался по горизонтальной дороге при макси­мальной мощности двигателя и начал преодолевать подъем. Со­противление дороги возрастает, скорость автомобиля и частота вращения коленчатого вала уменьшаются, а крутящий момент увеличивается, обеспечивая возрастание тяговой силы на веду­щих колесах автомобиля. Чем больше увеличение крутящего мо­мента при уменьшении частоты вращения, тем выше приспосабливаемость двигателя и тем меньше вероятность его остановки.

Для бензиновых двигателей увеличение (запас) крутящего мо­мента достигает 30 %, а у дизелей — 15 %.

В эксплуатации большую часть времени двигатели работают в диапазоне частот вращения п_М – n_N, при которых развиваются со­ответственно максимальные крутящий момент и эффективная мощность.

Внешнюю скоростную характеристику двигателя строят по дан­ным результатов его испытаний на специальном стенде. При ис­пытаниях с двигателя снимают часть элементов систем охлажде­ния, питания и др. (вентилятор, радиатор, глушитель и др.), без которых обеспечивается его работа на стенде. Полученные при испытаниях мощность и крутящий момент приводят к нормаль­ным условиям, соответствующим давлению окружающего возду­ха 1 атм и температуре 15 °С. Эти мощность и момент называются стендовыми, и они указываются в технических характеристиках, инструкциях, проспектах и т.п.

В действительности мощность и момент двигателя, установлен­ного на автомобиле, на 5. 10 % меньше, чем стендовые. Это свя­зано с установкой на двигатель элементов, которые были сняты при испытаниях. Кроме того, давление и температура при работе двигателя на автомобиле отличаются от нормальных. При проек­тировании нового двигателя внешнюю скоростную характеристику получают расчетным способом, используя для этого специальные формулы. Однако действительную внешнюю скоростную характери­стику получают только после изготовления и испытания двигателя.

Каковы отличительные особенности бензиновых и дизельных двига­телей? Какие из них имеют большее распространение на легковых авто­мобилях?

Назовите основные параметры двигателя и дайте их определения.

Как протекает рабочий процесс двигателя?

Что определяет внешняя скоростная характеристика двигателя?

Почему мощность и момент двигателя на автомобиле меньше ука­занных в технических характеристиках, каталогах, проспектах и т. п.?
