#2: Схема расположения предохранителей Chevrolet Cruze

Здравствуйте дорогие друзья!

Хочу поделится с вами схема расположения предохранителей Chevrolet Cruze

В автомобиле имеется две коробки плавких предохранителей:

• в левой передней части моторного отсека.

• в салоне за вещевым отделением или, в автомобилях с правосторонним рулевым управлением, за перчаточным ящиком.

В блоке над положительной клеммой аккумулятора расположена группа основных предохранителей. При необходимости их замены обратитесь на станцию техобслуживания.

Перед заменой предохранителя отключите соответствующий выключатель или выключите зажигание.

Некоторые цепи могут быть защищены несколькими предохранителями.

Кроме того, в блоке могут быть установлены дополнительные предохранители.

Монтажный блок, расположенный в подкапотном пространстве:

1. Блок управления коробкой передач

2. Контроллер электронной системы управления двигателем

4. Электромагнитный воздушный клапан адсорбера

6. Очистители ветрового стекла

8. Топливные форсунки

9. Катушки зажигания, топливные форсунки

10. Блок управления двигателем

11. Кислородный датчик

12. Электромагнит стартера

13. Электромагнитный воздушный клапан адсорбера

15. Очиститель заднего стекла

16. Зажигание, датчик качества воздуха

17. Зажигание, подушка безопасности

18. Блок управления подачей топлива

20. Топливный насос 21. Задние электрические стеклоподъемники

24. Передние электрические стеклоподъемники

25. Вакуумный насос с электронным управлением

27. Система управления электронным ключом

28. Обогрев заднего стекла

31. Блок управления кузовным оборудованием

32. Блок управления кузовным оборудованием

33. Обогрев передних сидений

34. Вентиляционный люк крыши

35. Информационно-развлекательная система, усилитель

37. Правая фара дальнего света

38. Левая фара дальнего света

42. Вентилятор охлаждения

45. Вентилятор охлаждения

46. Вентилятор охлаждения

47. Кислородный датчик

48. Противотуманная фара

51. Звуковой сигнал

52. Приборная панель

53. Электромагнитное зеркало

54. Выключатель световых приборов, управление световыми приборами

55. Складывание зеркал

56. Омыватель ветрового стекла

57. Замок рулевой колонки

59. Подогрев дизельного топлива

60. Подогрев зеркал

61. Подогрев зеркал

62. Состояние воздуха

63. Датчик заднего стекла

64. Датчик качества воздуха

65. Задние противотуманные фонари

66. Задний омыватель

67. Блок управления системы топливоподачи

69. Датчик напряжения аккумулятора

* — 1. Реле муфты компрессора кондиционера

3. Реле охлаждающего вентилятора

4. Реле контроля скорости стеклоочистителя ветрового стекла

5. Реле стеклоочистителя ветрового стекла

7. Реле силовой передачи

8. Реле топливного насоса

9. Вентилятор системы охлаждения — реле средней скорости 1

10. Вентилятор системы охлаждения — реле средней скорости 2

12. Реле контроля скорости вентилятора системы охлаждения

13. Вентилятор системы охлаждения — реле высокой скорости

15. Основное реле зажигания

16. Реле нагревателя топлива

17. Реле антизапотевателя заднего стекла

Монтажный блок, расположенный в салоне

1. Информационно-развлекательная система, телефон с функцией громкой связи

3. Блок управления кузовным оборудованием

4. Информационноразвлекательная система

5. Информационный дисплей, система помощи при парковке, сирена

7. Штепсельная розетка

8. Блок управления кузовным оборудованием

9. Блок управления кузовным оборудованием

10. Блок управления кузовным оборудованием

11. Вентилятор системы отопления и кондиционирования

13. Подогрев сидений

14. Диагностический разъем

15. Подушка безопасности

16. Центральный замок, задняя дверь багажного отделения

19. Рычаг переключения передач

22. Зажигание, система управления электронным ключом

23. Блок управления кузовным оборудованием

24. Блок управления кузовным оборудованием

25. Замок рулевой колонки

Надеюсь я вам помог, спасибо.
Всем удачи!

Источник

Предохранители Chevrolet Cruze

Всем доброго времени суток, как говорится век живи, век учись=))
Сгорел предохранитель, и сразу узнала где они в шевроле круз находятся.Искала тут на драйве, не нашла, вот и новое Б.Ж.на эту тему.В автомобиле имеется две коробки плавких предохранителей:
• в левой передней части моторного отсека.
• в салоне за вещевым отделением или, в автомобилях с правосторонним рулевым управлением, за перчаточным ящиком.
В блоке над положительной клеммой аккумулятора расположена группа основных предохранителей. При необходимости их замены обратитесь на станцию техобслуживания.
Перед заменой предохранителя отключите соответствующий выключатель или выключите зажигание.
Некоторые цепи могут быть защищены несколькими предохранителями.
Кроме того, в блоке могут быть установлены дополнительные предохранители.

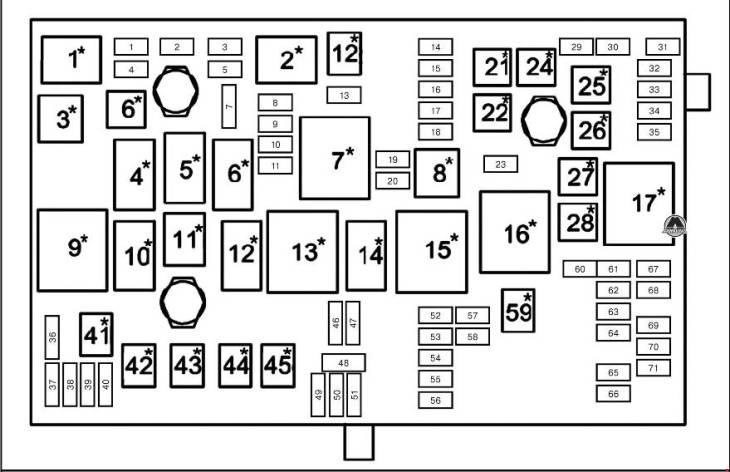

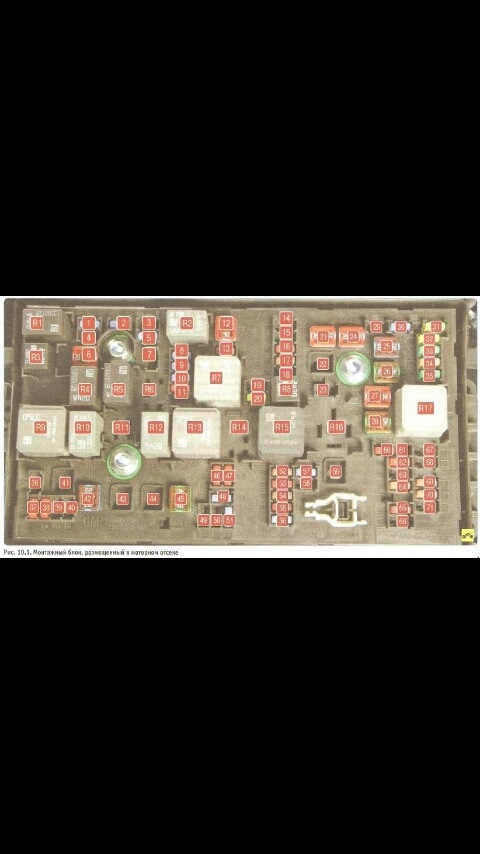

Рисунок 1,2 Монтажный блок, расположенный в подкапотном пространстве(в моторном отсеке))
1. Блок управления коробкой передач
2. Контроллер электронной системы управления двигателем
3. —
4. Электромагнитный воздушный клапан адсорбера
5. Зажигание
6. Очистители ветрового стекла
7. —
8. Топливные форсунки
9. Катушки зажигания, топливные форсунки
10. Блок управления двигателем
11. Кислородный датчик
12. Электромагнит стартера
13. Электромагнитный воздушный клапан адсорбера
14. —
15. Очиститель заднего стекла
16. Зажигание, датчик качества воздуха
17. Зажигание, подушка безопасности
18. Блок управления подачей топлива
19. —
20. Топливный насос 21. Задние электрические стеклоподъемники
22. —
23. —
24. Передние электрические стеклоподъемники
25. Вакуумный насос с электронным управлением
26. ABS
27. Система управления электронным ключом
28. Обогрев заднего стекла
29. —
30. ABS
31. Блок управления кузовным оборудованием
32. Блок управления кузовным оборудованием
33. Обогрев передних сидений
34. Вентиляционный люк крыши
35. Информационно-развлекательная система, усилитель
36. —
37. Правая фара дальнего света
38. Левая фара дальнего света
39. —
40. —
41. —
42. Вентилятор охлаждения
43. —
44. —
45. Вентилятор охлаждения
46. Вентилятор охлаждения
47. Кислородный датчик
48. Противотуманная фара
49. —
50. —
51. Звуковой сигнал
52. Приборная панель
53. Электромагнитное зеркало
54. Выключатель световых приборов, управление световыми приборами
55. Складывание зеркал
56. Омыватель ветрового стекла
57. Замок рулевой колонки
58. —
59. Подогрев дизельного топлива
60. Подогрев зеркал
61. Подогрев зеркал
62. Состояние воздуха
63. Датчик заднего стекла
64. Датчик качества воздуха
65. Задние противотуманные фонари
66. Задний омыватель
67. Блок управления системы топливоподачи
68. —
69. Датчик напряжения аккумулятора
70. Датчик дождя
71. —
* — 1. Реле муфты компрессора кондиционера
2. Реле стартера
3. Реле охлаждающего вентилятора
4. Реле контроля скорости стеклоочистителя ветрового стекла
5. Реле стеклоочистителя ветрового стекла
6. —
7. Реле силовой передачи
8. Реле топливного насоса
9. Вентилятор системы охлаждения — реле средней скорости 1
10. Вентилятор системы охлаждения — реле средней скорости 2
11. —
12. Реле контроля скорости вентилятора системы охлаждения
13. Вентилятор системы охлаждения — реле высокой скорости
14. —
15. Основное реле зажигания
16. Реле нагревателя топлива
17. Реле антизапотевателя заднего стекла

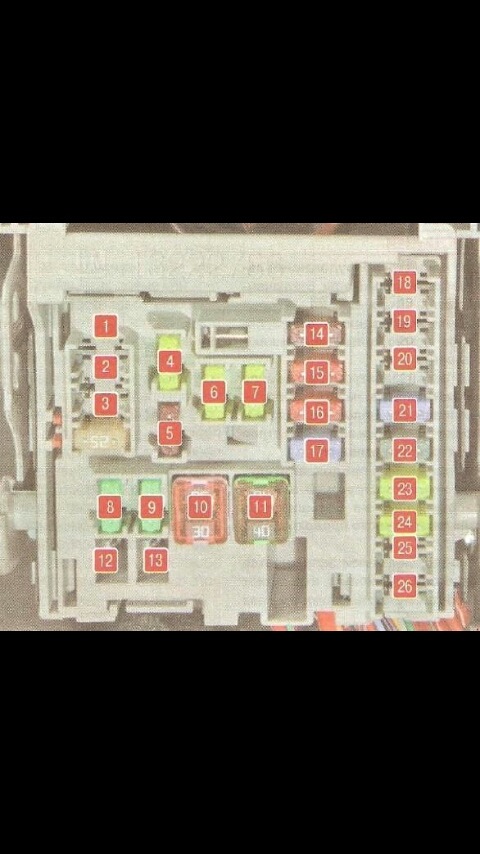

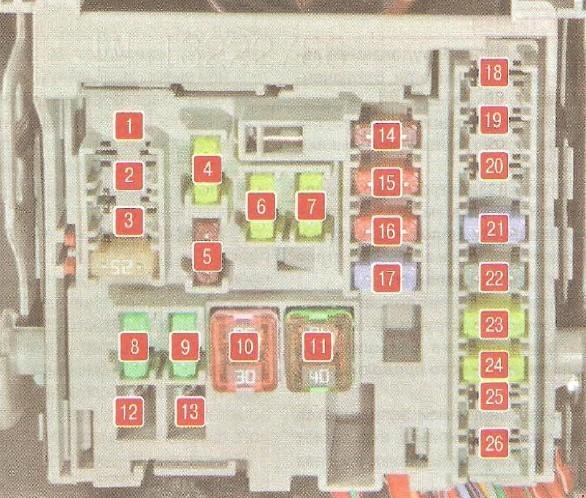

Рисунок 3,4 Монтажный блок, расположенный в салоне.
1. Информационно-развлекательная система, телефон с функцией громкой связи
2. —
3. Блок управления кузовным оборудованием
4. Информационноразвлекательная система
5. Информационный дисплей, система помощи при парковке, сирена
6. Прикуриватель
7. Штепсельная розетка
8. Блок управления кузовным оборудованием
9. Блок управления кузовным оборудованием
10. Блок управления кузовным оборудованием
11. Вентилятор системы отопления и кондиционирования
12. —
13. Подогрев сидений
14. Диагностический разъем
15. Подушка безопасности
16. Центральный замок, задняя дверь багажного отделения
17. Кондиционер
18. —
19. Рычаг переключения передач
20. —
21. Приборы
22. Зажигание, система управления электронным ключом
23. Блок управления кузовным оборудованием
24. Блок управления кузовным оборудованием
25. Замок рулевой колонки
26. —

Источник

Схема расположения предохранителей Chevrolet Cruze

Здравствуйте дорогие друзья!
Хочу поделится с вами схема расположения предохранителей Chevrolet Cruze
В автомобиле имеется две коробки плавких предохранителей:
• в левой передней части моторного отсека.
• в салоне за вещевым отделением или, в автомобилях с правосторонним рулевым управлением, за перчаточным ящиком.
В блоке над положительной клеммой аккумулятора расположена группа основных предохранителей. При необходимости их замены обратитесь на станцию техобслуживания.
Перед заменой предохранителя отключите соответствующий выключатель или выключите зажигание.
Некоторые цепи могут быть защищены несколькими предохранителями.
Кроме того, в блоке могут быть установлены дополнительные предохранители.

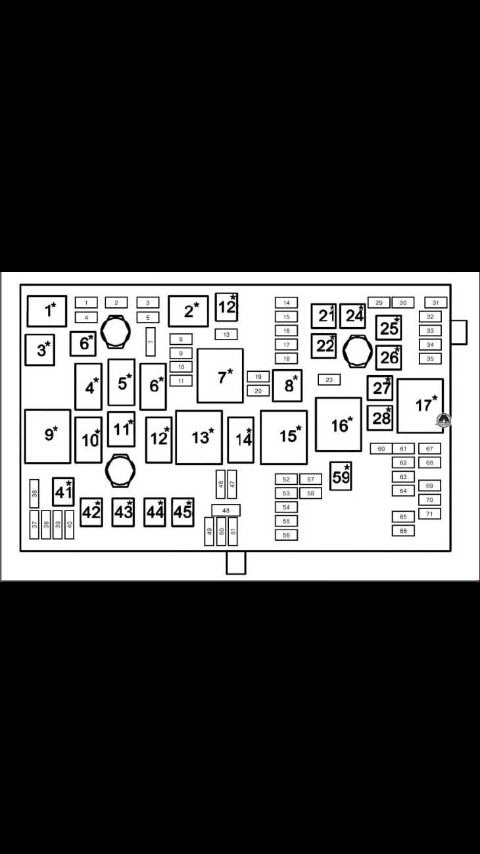

Монтажный блок, расположенный в подкапотном пространстве:

1. Блок управления коробкой передач
2. Контроллер электронной системы управления двигателем
3. —
4. Электромагнитный воздушный клапан адсорбера
5. Зажигание
6. Очистители ветрового стекла
7. —
8. Топливные форсунки
9. Катушки зажигания, топливные форсунки
10. Блок управления двигателем
11. Кислородный датчик
12. Электромагнит стартера
13. Электромагнитный воздушный клапан адсорбера
14. —
15. Очиститель заднего стекла
16. Зажигание, датчик качества воздуха
17. Зажигание, подушка безопасности
18. Блок управления подачей топлива
19. —
20. Топливный насос 21. Задние электрические стеклоподъемники
22. —
23. —
24. Передние электрические стеклоподъемники
25. Вакуумный насос с электронным управлением
26. ABS
27. Система управления электронным ключом
28. Обогрев заднего стекла
29. —
30. ABS
31. Блок управления кузовным оборудованием
32. Блок управления кузовным оборудованием
33. Обогрев передних сидений
34. Вентиляционный люк крыши
35. Информационно-развлекательная система, усилитель
36. —
37. Правая фара дальнего света
38. Левая фара дальнего света
39. —
40. —
41. —
42. Вентилятор охлаждения
43. —
44. —
45. Вентилятор охлаждения
46. Вентилятор охлаждения
47. Кислородный датчик
48. Противотуманная фара
49. —
50. —
51. Звуковой сигнал
52. Приборная панель
53. Электромагнитное зеркало
54. Выключатель световых приборов, управление световыми приборами
55. Складывание зеркал
56. Омыватель ветрового стекла
57. Замок рулевой колонки
58. —
59. Подогрев дизельного топлива
60. Подогрев зеркал
61. Подогрев зеркал
62. Состояние воздуха
63. Датчик заднего стекла
64. Датчик качества воздуха
65. Задние противотуманные фонари
66. Задний омыватель
67. Блок управления системы топливоподачи
68. —
69. Датчик напряжения аккумулятора
70. Датчик дождя
71. —

* — 1. Реле муфты компрессора кондиционера
2. Реле стартера
3. Реле охлаждающего вентилятора
4. Реле контроля скорости стеклоочистителя ветрового стекла
5. Реле стеклоочистителя ветрового стекла
6. —
7. Реле силовой передачи
8. Реле топливного насоса
9. Вентилятор системы охлаждения — реле средней скорости 1
10. Вентилятор системы охлаждения — реле средней скорости 2
11. —
12. Реле контроля скорости вентилятора системы охлаждения
13. Вентилятор системы охлаждения — реле высокой скорости
14. —
15. Основное реле зажигания
16. Реле нагревателя топлива
17. Реле антизапотевателя заднего стекла

Монтажный блок, расположенный в салоне

1. Информационно-развлекательная система, телефон с функцией громкой связи
2. —
3. Блок управления кузовным оборудованием
4. Информационноразвлекательная система
5. Информационный дисплей, система помощи при парковке, сирена
6. Прикуриватель
7. Штепсельная розетка
8. Блок управления кузовным оборудованием
9. Блок управления кузовным оборудованием
10. Блок управления кузовным оборудованием
11. Вентилятор системы отопления и кондиционирования
12. —
13. Подогрев сидений
14. Диагностический разъем
15. Подушка безопасности
16. Центральный замок, задняя дверь багажного отделения
17. Кондиционер
18. —
19. Рычаг переключения передач
20. —
21. Приборы
22. Зажигание, система управления электронным ключом
23. Блок управления кузовным оборудованием
24. Блок управления кузовным оборудованием
25. Замок рулевой колонки
26. —

Надеюсь я вам помог, спасибо.
Всем удачи!

Источник

Где предохранитель на прикуриватель на шевроле круз: освещаем суть

Раньше это устройство использовалось исключительно по своему назначению – чтобы прикуривать сигареты. Сегодня это обязательный атрибут любого автомобиля и его активно используют даже некурящие водители. Разъем прикуривателя представляет собой 12-вольтовую розетку, куда подключаются дополнительные электроприборы.

Владельцы втыкают в гнездо устройства зарядки для мобильных телефонов, вентиляторы, автомобильные пылесосы, навигаторы или видеорегистраторы. Неработающий разъем привносит массу неудобств в повседневную жизнь, вызывает поломку предохранителя. Поэтому нужно знать, как снять прикуриватель, и провести ремонт своими руками на Шевроле Круз.

Блоки с предохранителями и реле в моторном отсеке

Главный блок с реле и предохранителями

Он располагается под капотом в правой части моторного отсека, рядом с фарой и батареей аккумулятора. Закрыт пластиковой защитной крышкой. 3 крепления с разных сторон.

На обратной стороне крышки указана актуальная информация с описанием предохранителей. Возможны изменения в представленных схемах в зависимости от комплектации и года выпуска Вашего автомобиля.

Фото схема блока

Описание

Блок с плавкими предохранителями высокой мощности

Он расположен на крышке аккумуляторной батареи.

Схема

Расшифровка

Дополнительный блок с реле

В зависимости от комплектации возможно наличие отдельно располагающегося блока с реле под капотом.

Расположение и электросхема

В случае отказа какого-либо электрооборудования первым делом проверьте электропредохранитель, который за него отвечает. Для того чтобы это проще было сделать ознакомьтесь с предлагаемыми схемами.

Предохранители и реле в моторном отсеке

Схема блока предохранителей под капотом

Расшифровка подкапотного блока. Таблица 1.

Расшифровка подкапотного блока. Таблица 2.

Расшифровка подкапотного блока. Таблица 3.

Расшифровка подкапотного блока. Таблица 4.

Если у вас отказало какое-то оборудование, то ищите его в таблицах. Далее, определив его номер, ищите расположение элемента, отвечающего за него в схеме.

Предохранители в салонном отделении и защищаемые ими цепи

Схема блока предохранителей в салоне

Схема расшифровки салонного блока

В этот блок собраны в основном элементы, отвечающие, за оборудование внутри салона автомобиля: розетка, прикуриватель, кондиционер, ветилятор и т.д. С поиском нужного у вас не должно возникнуть проблем.

Блок с предохранителями в салоне

Блок расположен в панели с левой стороны прямо у левого колена водителя.

Для доступа необходимо открыть вещевой ящик для мелких предметов и потянуть его вверх. Затем следует вывести нижнюю часть ящика из упоров панели и вытащить его.

Фотография блока

Схема

Таблица с обозначением

Обратите внимание: предохранитель прикуривателя в шевроле круз находится в данном блоке под номером 6.

Процесс снятия и замены

Если у вас отказало что-то в электрооборудовании, то сначала найдите его в схеме, а потом определите его расположение. Далее, можете приступать к его замене.

Подкапотный

Расположен рядом с аккумулятором

Фиксаторы, которые нужно отжать

Снятие крышки

Схема на обратной стороне

Расположен вверху

Зажимаем пинцетом

Вставляем новый

Важно! В случае повторного перегорания предохранителя, оставьте самостоятельные попытки устранения неисправности и обратитесь за помощью к автоэлектрику. Ни в коем случае не ставьте электропредохранители отличного номинала или же так называемый «жучок». Подобные действия могут привести к полному выходу из строя электрооборудования или же к пожару.

За бардачком

Откидываем крышечку

Дополнительная информация

Если после замены предохранителя проблема не исчезла, возможно причина в самом блоке и его надо заменить. В данном видео вы увидите как самому заменить блок с предохранителями который находится под капотом.

Видео «Что делать если не работает прикуриватель в Шевроле»

В этом видео показано где находятся электропредохранители на автомобилях марки Шевроле и как их заменить.

Инструкция по обслуживанию и эксплуатации

Больше информации шевроле круз, можете узнать изучив руководство по эксплуатации: «скачать«.

Как снять и поменять прикуриватель

Перед началом работы следует приобрести нужный инструмент. Чтобы снять прикуриватель Chevrolet Cruze, потребуются:

Сниматься устройство будет следующим образом.

После снятия можно проводить ремонт или менять неисправные запчасти, например, предохранитель. Установка прикуривателя проходит в обратном порядке.

Ремонт прикуривателя Chevrolet Cruze

В некоторых случаях можно восстановить девайс при помощи простых манипуляций. Далее расположена таблица с рекомендациями по ремонту.

Видео о пользе дополнительного прикуривателя

Некоторые комплектации имеют два разъема, в том числе для пассажиров заднего ряда. На рынке продается подлокотник от комплектации LTZ, который можно установить вместо штатного. Потребуется только снимать старую деталь и ставить новую.

Можно установить дополнительный прикуриватель в любом месте. Потребуются:

Сегодня на рынке можно купить разные варианты прикуривателей. Лучше выбрать детали оригинального производства. Их артикул 13502522 для переднего ряда и 96984264 для заднего. Цена устройства колеблется между отметками 500 – 1100 рублей. Деталь должна быть отлично упакована, иметь голограммы и сертификаты соответствия. Подробное видео о том, как заменить прикуриватель, предохранитель, установить дополнительный разъем на Шевроле Круз, размещено ниже.

Источник
