За что отвечает резистор печки приора
Печка на 4 скорости. Восстанавливаем резистор печки
Завел вечером машину, чувствую паленным пахнет. Печка была включенна на первой скорости и когда заводил, видимо вся энергия ушла чтоб завести двигатель, а мотрочик печки не запустился. Вот в итоге и сгорел резистор отопителя печки. Включил 4-тую, работает. А вентилятор печки и без резистора на 4-работает. Только незнай зачем она вообще нужна турбосамолетная )
На фото видно, что термопредохранитель расположен путем загибания как можно ближе к катушке резистора отопителя. Если резистор нагреть до 117 градусов, ево внутренняя цепь оплавляется и разывается. То же самое может произойти при впайке нового. Но на самом деле он перегорает не от температуры, а от возрастающей силы тока, когда вентилятор печки не может тронуться. Когда вентилятор не может тронуться нагрузка на этот предохранитель возрастает до 17 ампер.
На самом деле сам резистор перегорает редко, перегорает впаянная на контакте 4 блестящая деталька, которая называется термопредохранитель. Такие предохранители еще ставятся в утюгах, холодильниках. А раз это предохранитель, то рабочий ли сам резистор проверить очень просто, возьмите любой кусок провода и попробуйте закоротить «мостиком». Я так и сделал. Включил печку на первую, коротнул, работает сцука на всех скоростях. Если работает, то дело в предохранителе. Идем в магазин радиодеталей (в Уфе «Мир электроники») и покупаем новый на 15 ампер 117 градусов за 25 рублей. Впаиваем новый предохранитель. Когда припаиваете не перегрейте, от перегрева более 117градусов — предохранитель выйдет из строя! Паять надо с теплотводом. От перегрева деталь придет в негодность. Ставим на место под полку бардачка. Вуаля, работает печка на всех 4-х.
Как еще можно замутить, например если эта хрень в дороге сгорела? Берем большой пластиковый авто предохранитель на 20А, раздербаниваем корпус, отрезаем с резистора термопредохранитель так, чтобы потом загнув усики можно было обжать клеммы. Только сразу не запихнув на место под бардачок не включайте, расплавится без обдува. А с обдувом работает.
Если скажете, что это колхозный вариант, то можно постепить так, припаять клеммы мама и вставить маме раздербанненный предохраниль на 20А
Вариант с впайкой новых предохранителей самый лучший. Да вот только быстро их раскупают в магазине электроники. Я два магазина объехал. А как вы думаете куда девают заменённые резисторы в сервисах? Сидят, паяют. Калым!
Вопрос к гуру в радиоэлектронике. Что еще можно впаять вместо этого термопредохранителя? Может лампочку, сделав подсветку полки? Слышал еще, что в грузовых авто вместо этого термопредохраниля стоит термореле или многоразовый самовостанавивающийся термопредохранитель. Интересно название детали? У газели резистор отопителя очень похож на наш, но он трехконтактный и вместо термопредохранителя там впаяна какая-то большая черная квадратная деталька. Что за деталь, можна в наш впаять?
Сгорел дополнительный резистор печки + новый саб Alpine.
Завел я как то автомобиль после долгой стоянки, включил силу потока воздуха на единичку и пошел чистить его от снега.

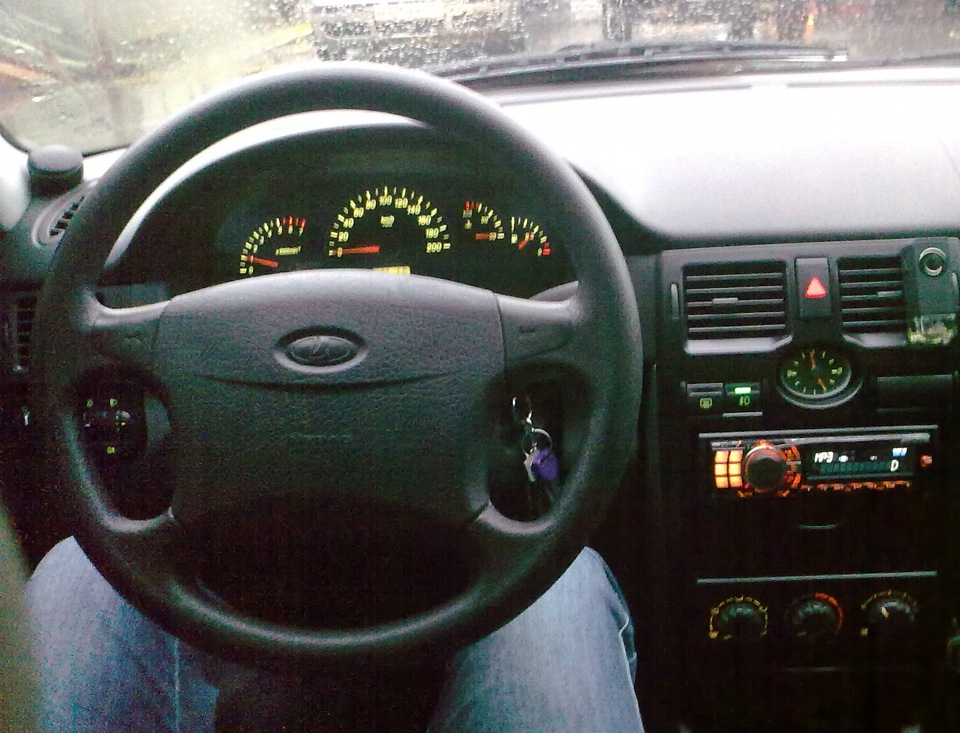

Почистил, сажусь внутрь, а стекла запотевают. Включил второе положение-ничего не дует, третье-аналогично, и только в последнем 4 положении подул поток.
Сразу понял что сгорел этот резистор. Дело в том что в 4м положении моторчик печки крутится напрямую с максимальной скоростью, а для того чтобы скорость уменьшить существует дополнительный резистор(сопротивление) ну даже вернее сказать реостат(меняющий сопротивление) который позволяет регулировать скорость вращения моторчика и открывает нам возможность пользоваться 1,2,3 скоростями. Именно поэтому моторчик крутится только в четвертом положении.

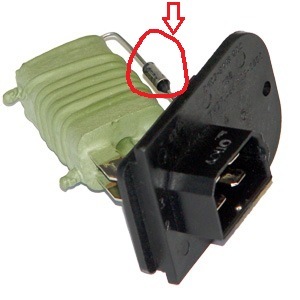

На самом деле горит не сам резистор, а термопредохранитель, который находится снаружи на корпусе.
Он на 15А и 117 градусов.
Так что экономичней купить новый термопредохранитель, который стоит рублей 50, перепаять его и всё будет работать.
Поменять его легко, минут 15, описывать не буду но дам ссылку
Я не стал заморачиваться и купил новый резистор, стоил он что то около 300р, если опять такое произойдет. то на старом перепаяю предохранитель. Нужно покупать 4х контактный резистор, такой стоит еще на шнивах, есть 3х контактный десятый вроде, если поставить его то 2я скорость печки будет отсутствовать)

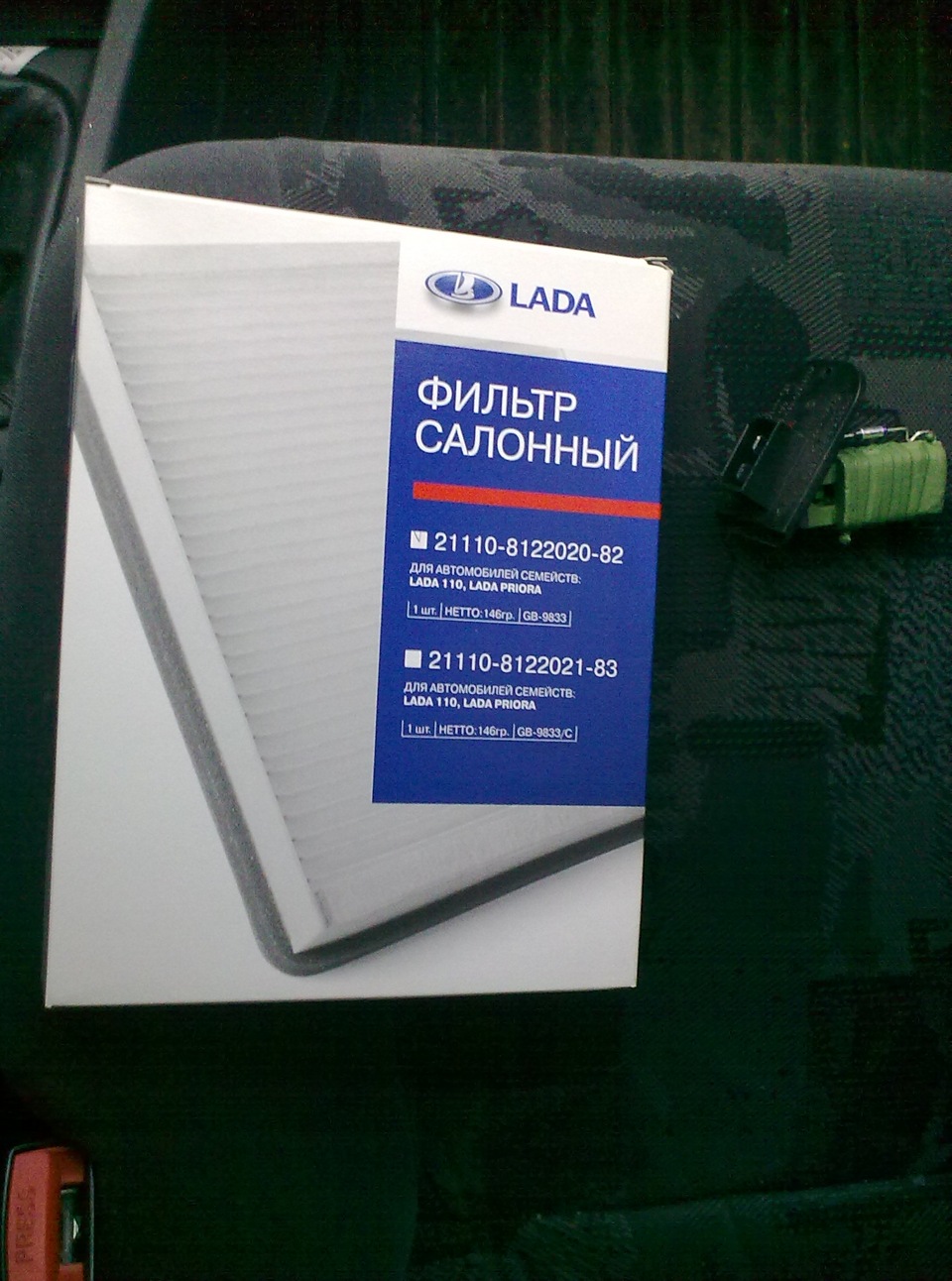

Заодно я поменял фильтр салона, после осени там опять было много листьев, из за этих огромных отверстий решетки на фильтр. Скоро натяну колготки на решетку.
Кстати причиной для перегорания предохранителя может быть износ моторчика, он будет вращается с усилием, от этого будет постоянно гореть этот термопредохранитель.
Я через отверстие фильтра просунул руку, покрутил свой моторчик, никакого сопротивления не заметил, крутится свободно.
После замены прошло месяца 2, ничего не горит, всё работает как положено.

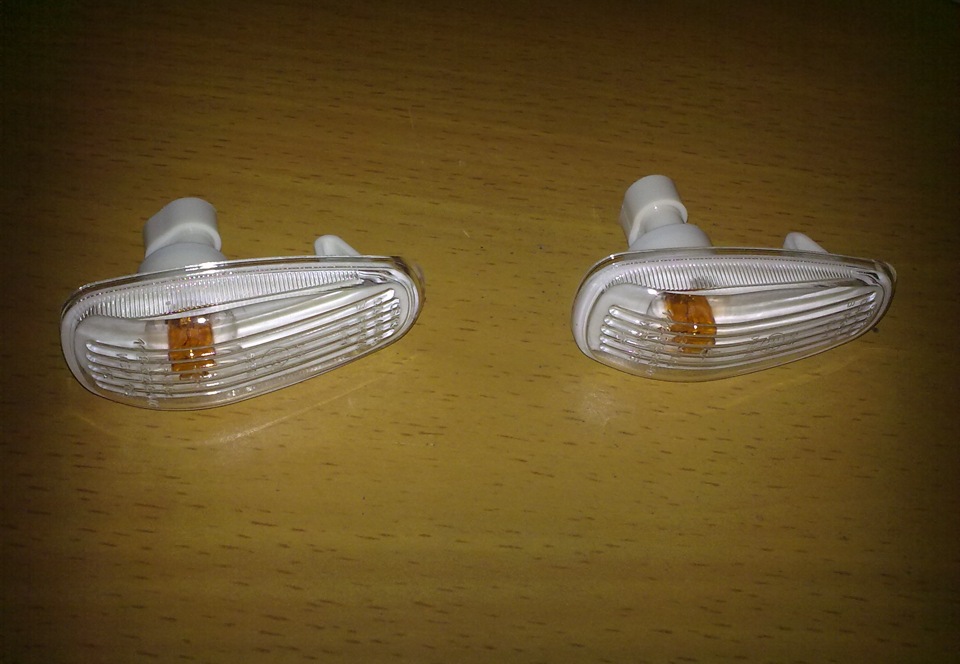

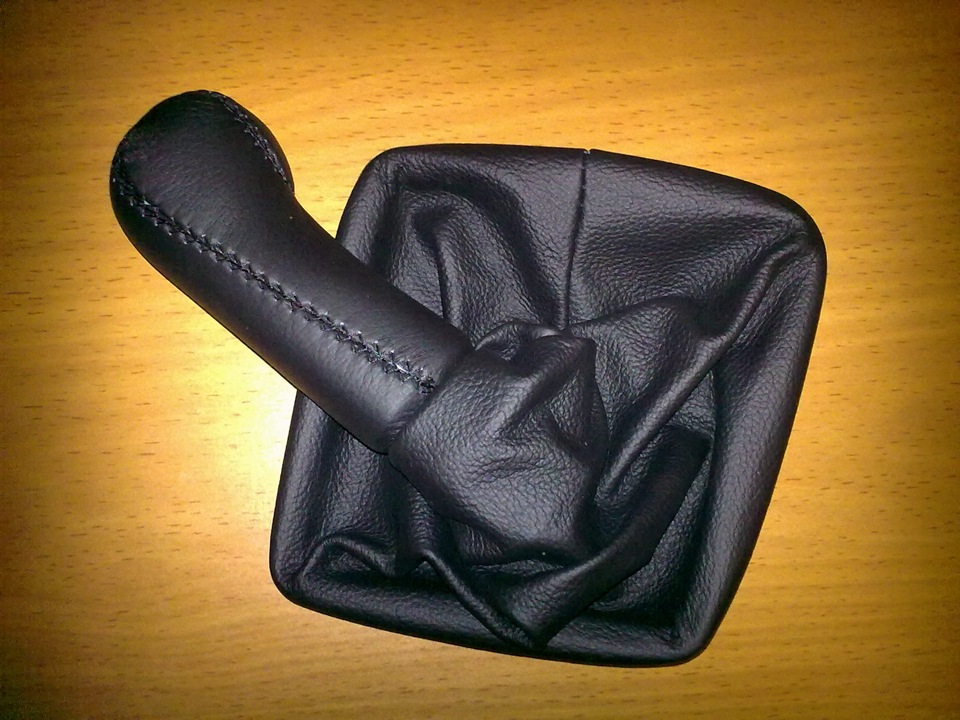

Поменял повторители на белый, так же брат подарил чехол кпп из кожи, стоковая юбка вся изорвалась. Теперь за рычаг приятно держаться =)

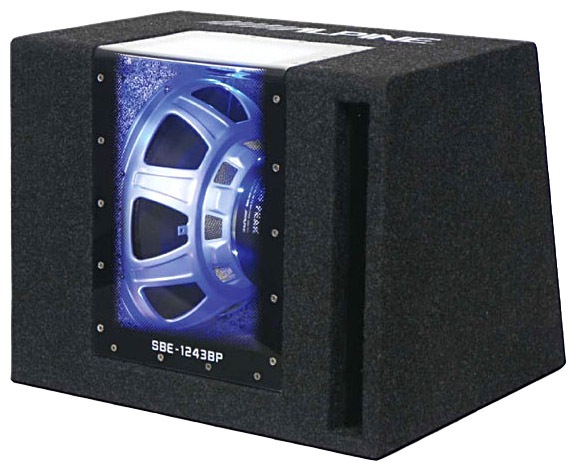

Недавно купил себе сабвуфер, старый изначально брал временно. Теперь в багажнике катается Alpine SBE-1243BP
Играет он конечно гораздо круче, теперь в салоне всё дребезжит. Девушка жалуется, что голова от него болит, с ней приходится убавлять бас =)
Всё надо проклеивать антискрипом, спленом иначе дребезг с ума сведет. Он имеет встроенную синюю подсветку, думаю запитать от открытия багажника.
Ну вот пока и всё)
Как обычно всё на телефон который всегда с собой.
Замена резистора печки Лада Приора с кондиционером и без
На автомобилях Лада Приора с кондиционером Панасоник устанавливается мотор вентилятора печки с постоянным возбуждением. Для изменения частоты вращения вентилятора устанавливается резистор с тремя спиралями сопротивления, благодаря которому автомобиль имеет четыре режима работы печки. На первом режиме ток проходит к электродвигателю вентилятора через все три спирали. На втором – через две. На третьем – одну. Четвертый – режим работы на полную мощность, без сопротивлений.
Где находится резистор печки
Ремонт резистора печки Лада Приора
Для того чтобы разобрать резистор, вам необходимо открутить четыре болтика, и перед вами появится плата, закрепленная на корпусе. Затем выкручиваем винты крепления платы. Видно, что 2 проводки припаяны по краям, а 3 по центру. На два проводка припаян предохранитель, а на трех крепятся сопротивления. Для ремонта необходимо все выпаять. Затем определяем, в чем причина и что сгорело. Неисправную деталь заменяем на новую и собираем в обратной последовательности.
Если после замены или ремонта резистора через короткий промежуток времени проблема повторилась, то следует обратить внимание на сам мотор вентилятора отопителя салона. Возможно, ему требуется профилактика или полная замена на новый.
На Ладе Приора без кондиционера резистор отсутствует. На ней подлежит замене реостат печки.
Как видно из описания, работа по замене и ремонту резистора может быть выполнена без особых усилий и финансовых вложений, но с обязательными навыками пайки.
Если у вас еще остались сомнения по самостоятельной замене и ремонту добавочного резистора, обратитесь к квалифицированному специалисту.
Резистор печки на приоре – Замена резистора печки Лада Приора
Особенности печки Приоры
Климат-контроль этого автомобиля на некоторых вариантах рассчитан на установку кондиционера. Поэтому устройство этого прибора в этом случае немного другое, чем у отопителя ВАЗ-2110. В этой статье рассматривается стандартный вариант отопителя. Хотя они и имеют много общего. В состав печки (отопителя без кондиционера) «Приоры» входят следующие крупные узлы:
Это, так сказать, три базовых узла. Все они, кроме ЭБУ, разбираются и состоят из различных подсистем. По совести говоря, блок управления при большом желании тоже можно разобрать. Но делать этого не стоит. Это тонкий электронный прибор, и отремонтировать его может только специалист. А вот с двумя другими есть варианты.
Корпус
После блока управления, корпус печки самый сложный объект. Дело в том, что он включает в себя несколько элементов:
Все перечисленные элементы иногда выходят из строя, и их вполне возможно заменить самостоятельно, не прибегая к услугам специалиста.
Расположение и доступ
Как и на модели ВАЗ 2110 и модификациях, отопитель расположен вне салона. Находится он в моторном отсеке. Прямо под лобовым стеклом. От двигателя он отделён специальной матерчато-картонной перегородкой. А сверху закрыт пластиковым сдвоенным кожухом, который скрывает этот отсек, в котором установлены, кроме отопителя, ещё и тормозной вакуум и привод стеклоочистителей.
Чтобы получить доступ к печке «Приоры» эти элементы нужно демонтировать. Отсоединить шланги системы охлаждения. Выкрутить 3 крепёжные гайки и снять корпус. Этот процесс многократно описан и показан на прилагаемом видео. Поэтому повторять его здесь не стоит.
Фильтр салона
Чаще всего, выходит из строя, или вырабатывает свой ресурс именно эта часть. Он попросту забивается грязью и пылью. Выражается это в понижении интенсивности работы вентилятора. Иногда, он загрязняется до такой степени, что сгорает предохранитель печки. Нагрузка на электромотор вырастает настолько, что предохранитель просто «выбивает».Очиститель расположен на входе воздуха в отопитель. Около правого крыла автомобиля. Он закрыт декоративной пластмассовой крышкой.
Электродвигатель печки
Для снятия и замены электромотора печки, на «Приоре» без кондиционера приходится демонтировать отопитель полностью. Или хотя бы немного выдвинуть его вперёд. Дело в том, что мотор этот расположен сверху печки «Приоры» и находится под опорной частью ветрового стекла.
Резистор отопителя
Этот элемент служит своеобразным переключателем скорости вращения вентилятора. Имеет несколько ступеней по сопротивлению. Каждая ступень — это скорость. Неисправность резистора определить легко. Если не работает ни одна из скоростей кроме максимальной, то в 99 случаях из 100, это именно резистор. И только в 1 переключател, в блоке управления.
Резистор печки приора с кондиционером
Я сам столкнулся с такой проблемой, когда печка в положении 1,2,3, не дула вообще, только работала на 4 положении, в этом виноват резистор печки.Я сходил на авторынок купил его, стоит он всего лишь 200р, заменил и печка стала работать как надо во всех положениях!
Для того чтобы заменить резистор нужно : 1)Отсоединить провод от клеммы «минус» аккумулятора. 2)Снять правую накладку рамы ветрового стекла. 3)Отсоединить колодку с проводами от выводов резистора 4)Вывернуть винт крепления… 5)и снять резистор отопителя не рабочий. 6)поставить на тоже место новый резистор!
Проблемы с отопителем могут носить различный характер. Все их мы перечислять и разбирать не будем, поскольку нас интересует только те, причиной которых является резистор печки на Приоре. Кстати, эта деталь часто называется реостатом.
Понять, что неисправность заключается именно в этом механизме, просто. Печка начинает функционировать только на одной скорости или перестала функционировать одна из скоростей. При возникновении одной из этих ситуаций можно сразу делать вывод о выходе из строя реостата.
Расположение и назначение резистора
Чтобы была успешно проведена замена резистора печки Приоры, необходимо знать, где находится эта деталь. Опытные водители, которые не раз уже сталкивались с проблемами в отопительной системе, могут усмехнуться при прочтении этих строк. А вот для неопытных автовладельцев такой вопрос является актуальным.
Найти реостат можно под жабо, если у вас автомобиль без кондиционера. В моделях с кондиционером этот механизм имеет немного другой вид и располагается в другом месте. Например, в машинах с климатическим оборудованием Panasonic найти реостат можно под левым дворником.
Ремонт резистора печки Лада Приора
Если вентилятор печки не работает в одном из положений или работает только в четвертом, а предохранитель в исправном состоянии, тогда необходимо проверить добавочный резистор. Перед снятием резистора обязательно отсоедините клемму от аккумуляторной батареи. Чтобы избежать короткого замыкания и выхода из строя электрооборудования автомобиля. Затем отсоедините жгут проводов от резистора и выкрутите винт крепления.
Для того чтобы разобрать резистор, вам необходимо открутить четыре болтика, и перед вами появится плата, закрепленная на корпусе. Затем выкручиваем винты крепления платы. Видно, что 2 проводки припаяны по краям, а 3 по центру. На два проводка припаян предохранитель, а на трех крепятся сопротивления. Для ремонта необходимо все выпаять. Затем определяем, в чем причина и что сгорело. Неисправную деталь заменяем на новую и собираем в обратной последовательности.
Если после замены или ремонта резистора через короткий промежуток времени проблема повторилась, то следует обратить внимание на сам мотор вентилятора отопителя салона. Возможно, ему требуется профилактика или полная замена на новый.
На Ладе Приора без кондиционера резистор отсутствует. На ней подлежит замене реостат печки.
Как видно из описания, работа по замене и ремонту резистора может быть выполнена без особых усилий и финансовых вложений, но с обязательными навыками пайки.
Если у вас еще остались сомнения по самостоятельной замене и ремонту добавочного резистора, обратитесь к квалифицированному специалисту.
Печка Лады Приора работает только в max положении – причины неисправности
Хочу поделиться своим опытом по ремонту своей Приоры (с кондиционером Панасоник), а точнее печки в ней. Суть вот в чём – печка работает только в max положении. Во всех остальных — тишина. Есть несколько проблем которые приводят к этому. 1. В общем, на Приорах с кондиционером Панасоник стоит Регулятор Частоты Вращения (РЧВ) вентилятора. Как правило он сгорает, и на консоли начинает мигать кнопка обдува и вентилятор не дует.
Он находится под пластмассовым воздухозаборником со стороны водителя. Нужно снять дворники, открутить воздухозаборник…он будет прикручен двумя саморезами и к нему будет идти одна фишка.
Проблема в нём. Его либо заменить, но стоит он порядка 2000 руб., либо отремонтировать (я отремонтировал). 2. Ещё может быть плохой контакт в фишке. Я не нашел, как называется этот разъем, но провода печки идут через него. Может быть плохой контакт там.
Тут на сколько плохой контакт. Либо зачистить, припаять, заизолировать… либо перепаять весь разъем. 3. Барахлят переключатели на консоли. Это либо менять, либо ремонтировать.
Этапы замены
Эта задача несложная, но кропотливая и затруднительная для абсолютных новичков. Чтобы не возникало сложностей, необходимо чётко следовать описанному ниже плану работ.
Демонтаж жабо
Этот процесс значится как один из этапов работ по выполнению замены печки на Приоре. Его не получится обойти, тем более что жабо придётся снимать при решении многих проблем с отопителем. Даже элементарная замена фильтра потребует демонтажа облицовки с ветрового стекла, которая ещё называется жабо. Для реализации этой задачи понадобится тринадцатая головка, отвёртка с плоским и крестовым наконечником, маркер. Дальнейшие работы будут происходить по следующему сценарию:
На этом наш рассказ можно завершать, поскольку теперь вы знаете, где находится резистор печки на Приоре, как до него добраться и установить новую деталь вместо неисправной. Обращение к специалистам теряет всякий смысл.
Как известно, в зимнее время года работа печки автомобиля во многом определяет комфорт при вождении. Но иногда бывает такое, что устройство просто отказывается работать и особенно часто такая проблема возникает в отечественных автомобилях. Подробнее о том, как осуществляется замена радиатора печки на машине Лада Приора, читайте ниже.
Замена радиатора отопителя на Приоре с кондиционером
Через некоторое время завод-изготовитель начал комплектовать свои автомобили кондиционером (климатической установкой), например, HALLA или Panasonic (артикул: 21703-8101012). Конструкция нового отопителя Приоры с точки зрения обслуживания оказалась на много удобней. Теперь для замены печки не нужно демонтировать жабо, стеклоочистители, отопитель или вакуумный усилитель тормозов.
Необходимо только: снять шумоизоляцию моторного щита, снять шланг воздушного фильтра двигателя и уплотнитель в районе шлангов радиатора печки. Все! Сливаем тосол и снимаем радиатор на себя, в сторону двигателя.
Видео инструкция прилагается:
Таким образом, замена радиатора печки Приоры зависит не только от типа отопителя, но и от выбранного способа его замены. А как вы снимали радиатор печки на своем автомобиле? Какой способ больше подходит вам? Напомним, решение других проблем с печкой можно найти в этой статье.
Ключевые слова: печка лада приора | кондиционер лада приора
Обнаружили ошибку? Выделите ее и нажмите Ctrl+Enter..
Принцип работы печки
Панель управления отопителем на Приоре
Система кондиционирования может переставать дуть по разным причинам. Если печка дует холодным воздухом, при этом машина без кондиционера, водителю предстоит разбирать и производить замену некоторых элементов. Это может быть не работающий управляющий регулятор, вентилятор, кран отопителя или другой компонент системы отопления. В любом случае для начала давайте разберемся в принципе работы.
Теплый воздушный поток принудительно обдувает радиатор устройства благодаря вентилятору. Обороты последнего изменяются в зависимости от температуры внутри авто. Соотношения теплого и холодного воздушных потоков регулируются благодаря задвижке. Непосредственно в салон машины воздушный поток поступает через фильтрующий элемент, предназначенный для очистки воздуха. В салоне уже автовладелец выбирает, каким образом будет осуществляться обдув, регулируя положение заслонок на центральной консоли.
Блок управления отопителем Приора является основной конструктивной деталью, именно его регулятором управляет водитель. Блок управления печкой, производя регулировку и анализ всех необходимых параметров, настраивает мотор печки таким образом, чтобы он регулировал скорость функционирования вентилятором, а также положение воздушной заслонки.
Радиатор отопительного устройства
Инструкция по замене радиатора печки
Если вам нужно поменять резистор печки или радиатор отопителя, систему в любом случае лучше будет демонтировать.
Чтобы произвести замену устройства, выполните следующие действия:
Резистор печки Лада Приора с кондиционером и без: замена
Где находится резистор (реостат) печки Приора (без кондиционера)
Чтобы успешно заменить резистор отопителя Приоры, нужно знать, где данная деталь находится. Опытные автовладельцы, которым уже не раз приходилось сталкиваться с проблемами в системе отопления, могут усмехнуться, читая эти строки.
А для неопытных водителей данный вопрос является актуальным. Если у вас авто без кондиционера, найти резистор можно под жабо.
Резистор печки Лада Приора с кондиционером и без: замена
Началась эта маленькая неприятность два дня тому назад. Собираюсь вечером ехать домой. Сажусь в машину включаю музыку и поехал. Но что то в машине прохладно было на тот момент решил печку до кучи включить на первую скорость чтобы потеплее в машине стало, чтобы в комфорте ехать и музыку слушать. Но не тут то было. Еду и чувствую нет тепла.
Первое что подумал что за ерунда, фильтр салонный что ли забился. Ладно есть второе положение регулятора печки. Включаю второе положение и снова ничего не происходит. Вот зараза подумал я. Переключаю на третье положение печку, такая же ерунда. Никакого тебе тепла никакого тебе звука печки…Ну думаю остается последнее четвертое положение печки переключу на него и ооооооо…этот гул Боинга. …Шум такой что вспоминаешь шум взлетающего самолета…А эта сверхмощная вибрация звука печки которая пронеслась дробью по всему салону. Ощущения такие будто сейчас вся машина развалиться…
В общем вырубил печку и понеслись мысли…что да как…
Когда приехал домой, первым делом полез в инет на Драйв…Искать схожую причину такой поломки…Нашел буквально сразу и этакая маленькая но неприятная проблемка крылась в резисторе печки, который на приоре без кондиционера стоит под жабо.
Сегодня поехал в магазин автозапчастей и купил этот самый резистор печки. Поменял его сразу не отходя от магазина. Заменил этот резистор буквально за пять минут.Открутил три болта на жабо, вытащил это жабо. Там же стоит этот резистор который крепиться одним болтом. Открутил болт достал старый резистор установил новый резистор и все…Севши в машину включив печку на первую скорость сразу почувствовал поток теплого воздуха…Печка ожила с новым резистором.
Price tag: 220 ₽ Mileage 62200 km
Comments 11
Он так и будет гореть, если в холод запускать на первой скорости. Моторчик печки умирает потихоньку, но до конца ему еще долго)))) предохранитель на старои резисторе поменяй на медную перемычку сечением 0.5мм и будет запасной.
Да что то побаиваюсь впаивать перемычку. Ведь не даром там термопредохранитель стоит.
все будет нормально)
просто напрямую пускаешь, в случае сбоя выбьет не термопред на резисторе, а пред в блоке на печку)
поверь, проще и дешевле поменять предохранитель в блоке, чем разбирать все это!)
только что из сервиса, сделал себе перемычку)
Вот такая беда бывает когда в основном на холоде включаешь печку на первую скорость. В следующий раз сразу включай на 3 или 4 и пусть чуток моторчик разработается и потом можно первую, тогда не будет такой беды. Сам резистор можно легко отремонтировать — там идет впаеный предохранитель, У тебя на фото резистора видно, он блестящий такой. Вот он и сгорает. Можно его даже накрайняк убрать и сделать на прямую, просто впаять кусок провода. С первой приорой такаяже хрень была
Спасибо за совет. Сделать на прямую тоже можно но боязно как то.
Совет, не пользуйся больше первой скоростью, а на старом поменяй термопредохранитель и он должен заработать
Конечно с большим удовольствием поменял термопредохранитель меньшими растратами, но в городе к сожалению негде его приобрести. Пришлось покупать новый.
Совет, не пользуйся больше первой скоростью, а на старом поменяй термопредохранитель и он должен заработать
Подскажи пожалуйста: а чем опасна первая скорость? Тем, что предохранитель из-за низкого обдува перегревается и сгорает? У меня та же ситуация была. В сервисе просто провод напояли…
да, но больше опасна тем что в холод вентилятор вовсе не запускается
Жабо Приора, как снять жабо Приора
Жабо — это облицовка с лобового стекла. Его довольно часто приходится демонтировать при решении проблем с отопителем, и обойти данный процесс не получится:
Устройство печки/отопителя Приоры
Автомобиль оборудован системой отопления и вентиляции, которая служит для создания наиболее комфортных условий для водителя и пассажиров независимо от погодных условий. В систему отопления и вентиляции входят:
Воздух из отопителя поступает в корпус воздухораспределителя, а затем в воздуховоды. По ним воздух подводится к решеткам обдува ветрового и боковых стекол, к центральным и боковым дефлекторам на панели приборов, а также к ногам водителя и пассажиров.
Элементы системы отопления ЛАДА Приора
1 — крышка фильтра; 2 — фильтр системы отопления и вентиляции; 3 — корпус отопителя; 4 — микромотор-редуктор заслонки отопителя; 5 — радиатор отопителя; 6 — дополнительный резистор вентилятора отопителя; 7 — вентилятор отопителя
Детали отопителя: 1 — винт 1/76691/01; 2 — радиатор 2110-8101060 отопителя; 3 — кожух 2111-8101025 отопителя левый; 4 — заслонка 2110-8101538 управления отопителем; 5 — кожух 2111-8101024 отопителя правый; 6 — корпус воздухопровода 2111-8119124 промежуточный; 7 — винт 1/76692/01; 8 — корпус 2111-8119026 воздухозаборника нижний; 9 — скоба 2108-8101110; 10 — кронштейн 2111-8119102 правый; 11 — винт 2114-5325388; 12 — фильтр 2111-8122020 воздушный; 13 — корпус 2111-8119025 воздухозаборника верхний; 14 — крышка 2111-8119116 фильтра; 15 — винт 1/76702/01; 16 — винт 1/76691/01; 17 — резистор 2123-8118022 добавочный; 18 — винт 2123-6302332;19 — винт 2114-5325388; 20 — патрубок 2123-8118096 подвода воздуха; 21 — электровентилятор 2111-8118020 отопителя; 22 — скоба 2108-8101110; 23 — моторедуктор 2110-8127200 заслонки отопителя; 24 — винт 1/76691/01
Блок управления отоплением и вентиляцией
Датчик температуры воздуха в салоне
Дополнительный резистор отопителя
Радиатор отопителя
| Радиатор отопителя соединен шлангами с системой охлаждения двигателя. Через радиатор отопителя постоянно циркулирует охлаждающая жидкость. Заслонка управления отопителем направляет наружный воздух на радиатор отопителя или минуя его. В промежуточных положениях заслонки часть воздуха проходит через радиатор, а остальная часть в обход радиатора. В крайних положениях заслонки весь воздух проходит через радиатор или минует его. |
Микромотор-редуктор заслонки отопителя
1 — микромотор-редуктор; 2 — датчик положения заслонки; 3 — выходной вал Заслонка управления отопителем поворачивается микромотор-редуктором, установленным слева на корпусе отопителя. Выходной вал микромотор-редуктора связан с осью заслонки.
Отопитель в сборе
1 — микромотор-редуктор заслонки отопителя; 2 — заслонка управления отопителем; 3 — дополнительный резистор вентилятора отопителя; 4 — шланг обдува электродвигателя вентилятора; 5 — вентилятор отопителя; 6 — крышка фильтра системы отопления и вентиляции
Отопитель установлен в моторном отсеке под правой облицовкой ветрового окна и крепится к щитку передка. На входе в отопитель установлен фильтр для очистки воздуха, поступающего в систему отопления и вентиляции.
Распределение воздушных потоков в системе отопления, кондиционирования и вентиляции воздуха ЛАДА Приора
1 — воздуховод бокового дефлектора; 2 — воздуховод обдува стекол; 3 — корпус воздухораспределителя; 4 — заслонка; 5 — мотор-редуктор заслонок; 6 — воздуховод обдува ног водителя и пассажиров
Корпус воздухораспределителя и воздуховоды закреплены с обратной стороны панели приборов. В корпусе воздухораспределителя находятся заслонки управления воздушным потоком, которыми управляет регулятор распределения потоков воздуха. Заслонки поворачивает мотор-редуктор, установленный на корпусе воздухораспределителя. Управляя заслонками, регулятор направляет потоки воздуха через воздуховоды к центральным и боковым дефлекторам, к ногам водителя и пассажиров, а также к соплам, расположенным в панели приборов, для обдува ветрового стекла и стекол передних дверей.
При движении автомобиля воздух нагнетается в салон скоростным напором через отверстия в правой облицовке ветрового окна. Для увеличения подачи воздуха в салон во время движения автомобиля, а также на стоянке служит вентилятор отопителя. Интенсивность подачи воздуха определяется скоростью вращения вентилятора. Электродвигатель вентилятора в зависимости от подсоединения дополнительного резистора может вращаться с четырьмя скоростями.
Вентиляция салона ЛАДА Приора
Из салона автомобиля воздух выходит через клапаны, установленные на задней панели багажника, за бампером. В задней части обивки багажника, напротив клапанов, выполнены отверстия для выхода воздуха. При загрузке багажника не закрывайте отверстия для выхода воздуха в обивке багажника. Ключевые слова:
Этапы замены
Эта задача несложная, но кропотливая и затруднительная для абсолютных новичков. Чтобы не возникало сложностей, необходимо чётко следовать описанному ниже плану работ.
Замена радиатора печки Приора
Для работы понадобится стандартный набор инструментов, куда входят торцевые ключи 10 и 13, бокорезы, крестовая отвертка, а также ключ на 8. В обоих случаях вам придется отсоединять шланги системы отопления, из них будут выливаться остатки охлаждающей жидкости, поэтому сразу подставьте емкости под патрубки отопителя. Потом жидкость можно будет вернуть в систему.
С кондиционером
Как видите, демонтаж радиатора в Приоре с кондиционером не требует слива антифриза. Охлаждающая жидкость выйдет только из расширительного бачка и самого теплообменника. Снятие радиатора в ВАЗ 2170 с кондиционером Panasonic проходит по такой же схеме, отличаться могут только несколько креплений. Теперь вы можете поменять изношенный отопитель на новый!
Без кондиционера
Промойте теплообменник и осмотрите его на наличие повреждений. Если на пластиковых элементах обнаружатся трещины, то отремонтировать деталь вы уже не сможете – здесь поможет только замена радиатора печки на Приоре, которая выполняется в обратной последовательности.
Видеоинструкция по замене потекшей печки:
